在PCB制造中，镀金前先镀上一层镍——无论是化学沉金（ENIG）还是电镀金——是业界普遍采用且至关重要的工艺步骤。这层镍层并非可有可无的过渡层，而是决定PCB长期可靠性的关键防线。

对于汽车电子、工业控制、电力电源、储能新能源以及具身机器人等对可靠性要求极高的应用领域，理解“先镀镍再镀金”背后的技术逻辑，是工程师选型设计和采购供应链管控的基本功。本文将从材料科学和工艺工程两个维度，系统拆解镍层在PCB金表面处理中的核心作用，并结合猎板PCB的实际制程能力与出货标准，给出面向高可靠性场景的处理建议。

一、防止“金脆”——镍作为扩散阻挡层的核心使命

铜（Cu）和金（Au）是两种极易相互扩散的金属。如果在铜表面直接镀金，在后续存储或高温组装（如回流焊）过程中，铜原子会快速向金层扩散，金原子也会向铜层反向迁移。这种相互扩散会形成一系列脆性的铜-金金属间化合物（IMC），严重削弱焊点或接触点的机械强度。

更严重的是，铜扩散到金层表面后被氧化，形成不导电或高电阻的氧化铜，导致可焊性急剧下降、接触电阻增大。这就是行业常说的“金脆”现象。

镍（Ni）的作用正是在铜和金之间形成一个致密的扩散阻挡层。镍与金之间的扩散速率极慢，能有效阻止铜和金相互迁移，保证金层的纯净和性能长期稳定。根据IPC-4552B标准，化学镍金工艺的镍层厚度需达到3.0–6.0μm，金层厚度为0.05–0.10μm——镍层在厚度上远大于金层，正是为了承担阻挡扩散的主体功能。

猎板处理建议： 猎板沉金工艺镍层厚度控制在120–200μ"（约3–5μm），严格遵循IPC-4552标准要求。对于汽车ECU、BMS电池管理系统等高可靠性场景，猎板可依据客户需求对镍层厚度进行指定控制，确保扩散阻挡层的有效性。

二、提供平整、坚硬的基底——保障贴装精度与耐磨性

经过图形转移和蚀刻后的铜表面在微观上是粗糙的。如果直接在铜上镀金，金层会“复制”这种粗糙度，直接影响精密元件的贴装精度或电接触性能。先镀一层镍可以填平微小的凹坑，提供更光滑、均匀的表面。

另一方面，金本身是较软的金属。坚硬的镍层为软金提供了一个“地基”，显著提高了镀金表面的耐磨性、抗划伤能力和抗微振摩擦能力。这对于需要频繁插拔的连接器（如金手指）或长期处于振动环境中的汽车、工控设备尤为关键。

猎板处理建议： 猎板阻焊对位精度公差可控制在±3mil，阻焊偏移度可低至±2mil，为后续镀层的平整度提供了良好的工艺基础。对于需要高耐磨性的金手指等场景，猎板提供电镀镍金（硬金）工艺，镍层厚度120–200μ"，金厚可指定1–100μ"，可根据插拔次数要求灵活调整。

三、双重耐腐蚀防护——应对严苛环境

铜在空气中极易氧化、硫化或卤化，形成不导电或导电性差的化合物。镍本身具有较好的耐腐蚀性，首先隔绝了铜与空气、湿气的接触。即便外部的金层存在微小的针孔（这在任何工艺中都难以完全避免），底下的镍层也能提供二次保护，防止内部铜被腐蚀。

这种“镍层+金层”的双重防护机制，对于汽车发动机舱的高温油污环境、工业厂房中的硫化气体、储能设备长期运行中的湿热条件等，都是至关重要的保障。

猎板处理建议： 猎板采用微晶磷铜球进行电镀，镀铜密度和均匀性优于传统二次回收铜材。对于有严苛耐腐蚀要求的产品，猎板支持指定25μm孔铜厚度，同时表面线路铜厚做到中上限（1oz/35μm要求下实际交付35–40μm），从铜层本身到镍金防护层形成完整的耐腐蚀体系。

四、增强焊接与键合可靠性——焊点强度的决定性因素

在焊接过程中，金层会迅速溶解到焊锡中。实际的焊接界面发生在镍层与焊锡之间。一个纯净、未氧化的镍表面能与焊锡形成牢固的镍-锡（Ni-Sn）金属间化合物（IMC），其强度远高于直接焊接在铜上的焊点。金在焊点中反而可能形成脆性的AuSn₄化合物，削弱焊点强度。

对于芯片封装中的金线邦定（Wire Bonding），坚硬的镍层同样为软金提供了必要的支撑，以获得更好的键合强度和一致性。需要注意的是，普通沉金（ENIG）用于金线邦定时存在镍元素向金层迁移的风险——镍氧化后会在金—金界面形成氧化层，阻碍原子扩散导致键合失效。因此金线邦定场景通常需要选择化学镍钯金（ENEPIG）工艺。

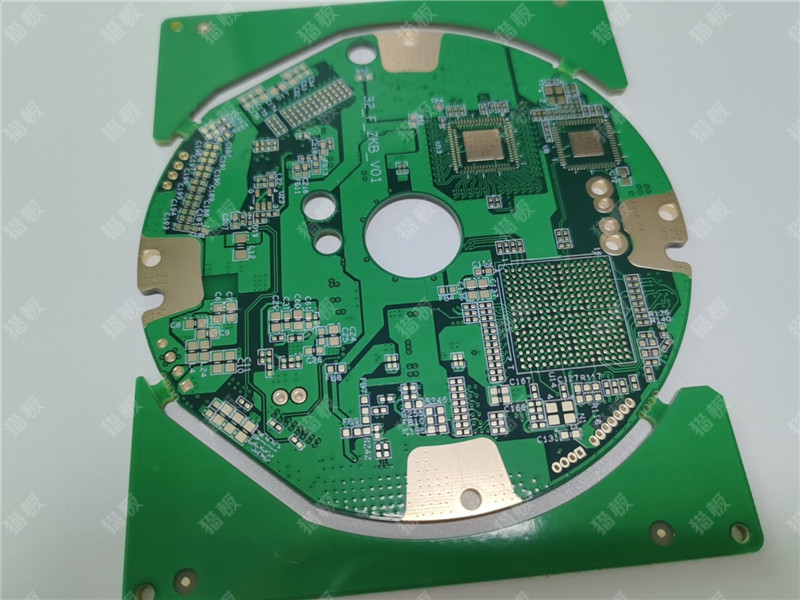

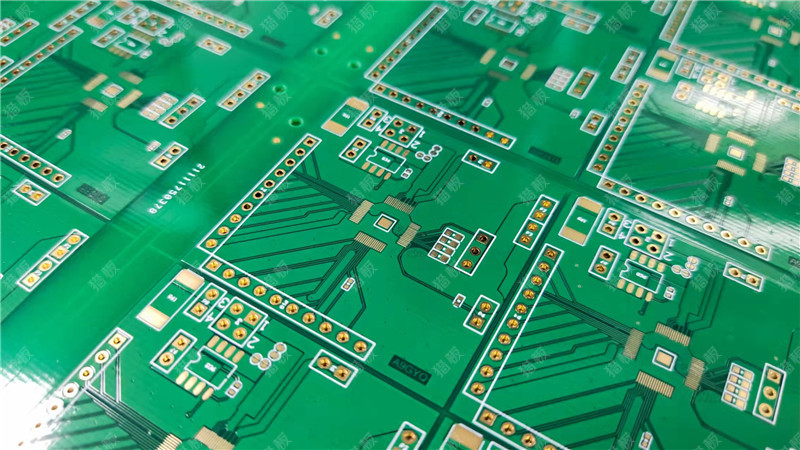

猎板处理建议： 猎板孔铜默认18μm（IPC二级标准），汽车、工控等高可靠性应用可指定≥20μm孔铜。对于金线邦定需求，猎板提供化学镍钯金（ENEPIG）工艺——钯层阻挡镍元素向金层扩散，使金层保持洁净状态，回流前后邦定性能均不受影响。镍钯金已成为汽车电子、航空航天等极高可靠性应用的首选表面处理工艺。

五、减少金层用量，优化成本结构

金是贵金属，价格昂贵。镍层作为主体结构层，表面只需要镀一层极薄的金层（通常0.05–0.2μm），就能达到良好的导电性、可焊性或接触性能。这在不影响性能的前提下大幅降低了生产成本。

根据IPC-4552B标准，金层厚度控制在0.05–0.10μm即可满足焊接和防护需求——过厚的金层反而会增加金脆风险。合理的镍金厚度配比，是兼顾性能与成本的关键。

猎板处理建议： 猎板沉金工艺金层厚度常规为1–3μ"（约0.025–0.075μm），镍层120–200μ"。对于有特殊金厚要求的场景（如超厚金100μ"），猎板也支持定制。同时，猎板在电镀环节采用微晶磷铜球，镀铜密度和均匀性优于传统工艺，在保证品质的前提下有效控制了综合成本。

总结

PCB镀金前镀镍绝非多余步骤，而是现代高可靠性电子制造的必要工艺。镍层通过充当扩散阻挡层（防止铜金相互扩散导致金脆）、机械增强层（提供平整坚硬的基底、提升耐磨性）和腐蚀保护层（隔绝铜与外界环境、提供二次防护），从根本上解决了铜金直接结合带来的诸多可靠性问题。

对于汽车电子、工业控制、电力电源、储能新能源、具身机器人等高可靠性应用领域，选择具备完善镍金工艺控制能力的PCB供应商至关重要。猎板PCB依托ISO9001、IATF16949质量管理体系认证，严格执行IPC-4552标准的镍金厚度规范，配备精密飞针测试、四线低阻测试、AOI光学检测等多重品质管控手段，能够为高可靠性场景提供从样品到大批量的全流程镍金工艺保障。
