在汽车电子、工业控制、电力电源、储能新能源以及具身机器人等对可靠性要求极高的领域，BGA（Ball Grid Array，球栅阵列封装）器件几乎无处不在——从主控芯片到FPGA，从电源管理IC到通信模组，BGA封装以其高密度、高性能的优势成为高端PCB设计的标配。然而，BGA焊盘设计一旦出现偏差，轻则导致焊接良率下降，重则引发整板报废，在批量生产中代价极高。

行业统计显示，约60%的SMT焊接缺陷源于焊盘设计不合理。本文将基于IPC国际标准与猎板PCB的实际制程能力，系统梳理BGA焊盘设计的核心规则，帮助工程师在设计阶段规避风险，也帮助采购在审厂和下单时把握关键节点。

一、BGA焊盘的两大流派：SMD与NSMD，选对了吗？

BGA焊盘设计首先面临一个根本性的选择：采用SMD（Solder Mask Defined，阻焊膜限定焊盘）还是NSMD（Non-Solder Mask Defined，非阻焊膜限定焊盘）。

两者的本质区别在于阻焊开窗与铜焊盘的相对尺寸关系：SMD焊盘的阻焊开窗小于铜焊盘直径，阻焊层覆盖部分铜箔边缘，实际可焊接区域由阻焊开口限定；NSMD焊盘则要求阻焊开窗大于铜焊盘，整块铜焊盘完全裸露。

在高密度BGA设计中，NSMD已成为绝对主流。原因在于：NSMD提供更优的铜-焊料结合面积和更可靠的热应力释放路径，在0.4mm及以下球距的BGA中表现尤为突出。而SMD虽然曾在早期高可靠性军工板中用于抑制焊盘剥离，但因铜边缘被阻焊包裹导致焊点润湿不均、空洞率升高，目前已基本退出高性能数字BGA设计。

猎板建议：对于汽车电子、工控等高可靠性产品，优先选择NSMD焊盘设计。猎板阻焊对位精度公差控制在±3mil以内，可有效保障NSMD焊盘的开窗精度。

二、焊盘尺寸怎么定？IPC-7351标准与制程边界的协同计算

焊盘直径并非由芯片厂商数据手册单方面决定，而是需在IPC-7351C标准框架下进行综合计算。IPC-7351将焊盘设计分为三个等级，设计者可根据产品使用场景（消费级、工业级、汽车级等）选择相应等级。

以典型0.8mm球距、0.3mm焊球直径的BGA为例，NSMD焊盘推荐直径为0.25–0.28mm。这个数值受两个边界约束：

• 上限：受相邻焊盘间阻焊桥最小宽度制约，通常需≥0.075mm（3mil）
• 下限：需保证焊料润湿后形成足够高的焊点高度（≥0.1mm）以支撑热循环可靠性

实测数据表明：当NSMD焊盘缩至0.22mm时，回流后焊点颈部收缩率达32%，显著增加跌落冲击断裂风险；而扩至0.30mm则导致相邻焊球间桥连概率上升47%。

对于不同球距的BGA，行业推荐的焊盘尺寸参考如下：

猎板制程能力参考：猎板线路外层最小线宽/间距可达2mil/2mil（铜厚1/3oz时），HDI产品线宽间距最小2/2mil，可支持0.4mm及以下间距BGA的精密走线需求。对于BGA区域焊盘小于0.25mm的情况，猎板提示：焊盘过小将无法进行飞针测试，需接受线路网络无法保障的风险，建议选用测试架进行测试。

三、阻焊开窗：桥连与虚焊之间，只有几微米的差距

阻焊开窗（Solder Mask Opening）是BGA焊盘设计中最容易出问题的环节。开窗过大，相邻焊盘间易形成焊料桥连；开窗过小或被部分覆盖，则导致焊球无法充分接触焊盘铜面，引发虚焊。

核心规则：IPC-6012D标准规定，阻焊开窗应比焊盘单边大0.075–0.15mm（3–6mil），以补偿阻焊菲林对位公差（±0.05mm）及显影侧蚀。

但实践中需差异化设定：

• 球距≥0.65mm的器件：采用单边+0.1mm开窗余量
• 球距0.4–0.65mm：采用单边+0.075mm
• 球距≤0.4mm（如0.3mm micro-BGA）：必须启用阻焊桥结构，开窗间保留≥0.08mm阻焊坝

一个值得警惕的案例：某汽车电子客户在0.5mm pitch器件上将阻焊开窗设为与焊盘等大（0余量），因阻焊偏移0.06mm即导致相邻开窗重叠，锡膏熔融后桥接率超38%。

猎板制程能力参考：

• 阻焊对位精度公差：±3mil（绿油），黑/白/粉色油墨阻焊桥最小宽度需≥5mil，其他杂色油墨≥4mil
• 阻焊厚度：≥8μm（线脚）
• 阻焊塞孔孔径：≤0.45mm
• 猎板采用感光油墨工艺，不同于低端市场常用的烤油和UV油，在解析度和可靠性上更有保障

四、BGA区域的过孔：盖油、塞油还是树脂塞孔？

BGA区域的过孔处理是另一个高频问题区域。BGA焊盘上的过孔必须做塞孔处理，防止焊接时焊锡流入孔内导致虚焊或短路。

三种常见处理方式的对比：

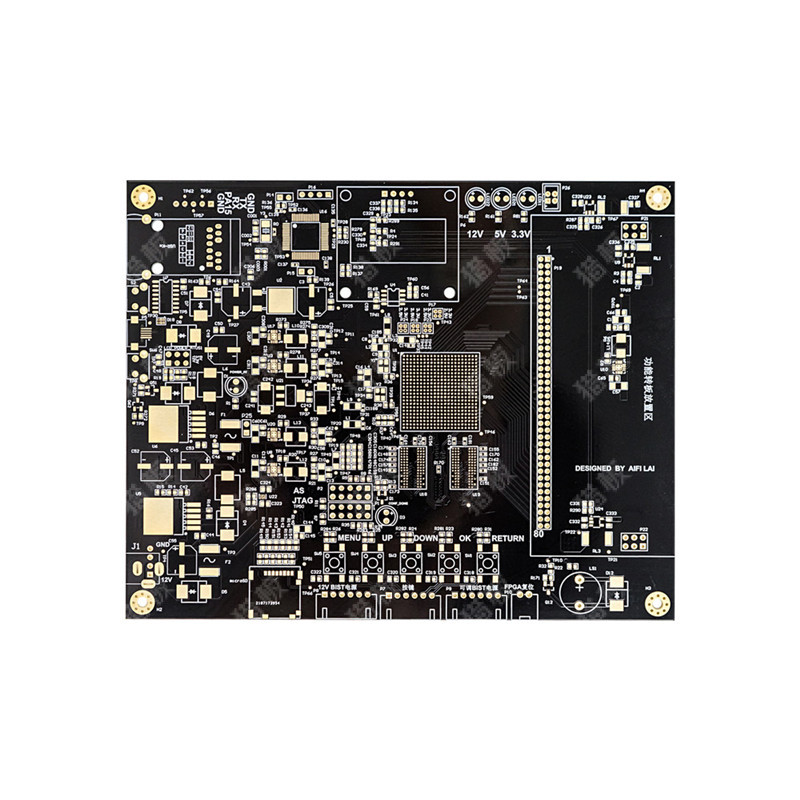

猎板采用真空树脂塞孔工艺，在专用设备中先对整板面完成抽真空，再用机械刮刀将树脂油墨贯穿整个孔内并冒出，最后以陶瓷磨板工艺磨平。相比传统丝印树脂塞孔，真空工艺可有效规避孔内气泡、缝隙和不饱满问题。

猎板特别提醒：BGA区域的过孔若采用盖油工艺，容易出现焊接短路风险，建议改成过孔塞油或树脂塞孔。

五、表面处理怎么选？沉金是BGA的首选

BGA封装的焊盘对表面平整度和可焊性要求极高。不同表面处理工艺的适用性差异显著：

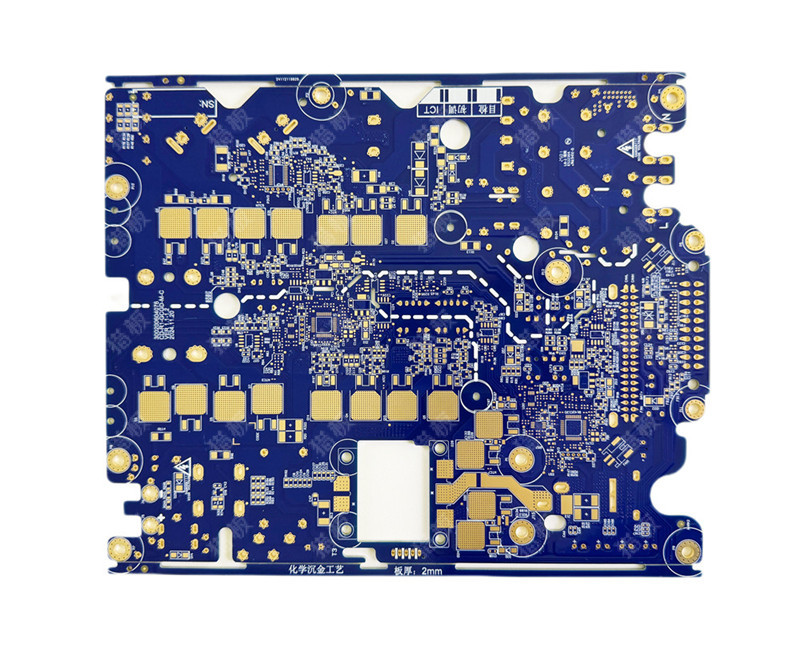

• 沉金（ENIG） ：表面平整度高，可焊性优异，是BGA/细间距焊盘的首选。猎板沉金工艺镍厚120-200μ"，金厚1-3μ"
• OSP：成本低、表面平整，适合一次性消费电子或试产阶段，但不适合多次回流
• 喷锡（HASL） ：板面平整度一般，不适合密脚IC和BGA
• 沉锡：可耐三次回流焊不变色，可焊性优异

猎板建议：IC位引脚密集的板子建议做沉金工艺，有利于焊锡的平整度。对于BGA区域，沉金工艺能提供最佳的焊接表面质量和长期可靠性。

六、采购与工程师需要共同关注的猎板制程能力清单

基于以上设计规则，以下是采购和工程师在BGA相关PCB项目中需要重点确认的猎板制程能力参数：

尺寸与精度类：

• 最小钻孔孔径：Φ0.15mm
• HDI最小孔径：Φ0.10mm
• 孔径公差（PTH）：±0.075mm（可指定±0.05mm）
• 孔位公差：±0.05mm
• 线路外层图形对孔位精度：±2mil
• 外形精度：±0.13mm（可指定±0.05mm）

铜厚类：

• 孔铜默认：≥18μm（通孔），可定制20μm、25μm、30μm、35μm等多个等级
• 多层板领域推荐孔铜20μm，在设备通电中稳定性和电流消耗均表现更佳
• 外层成品铜厚：1oz实际交付33-40μm

阻焊类：

• 阻焊对位精度：±3mil
• 阻焊桥最小宽度：绿油4mil，黑/白/粉色5mil
• 阻焊塞孔孔径：≤0.45mm

验收标准：

• 猎板默认IPC-A-600H二级标准，客户可指定三级
• 汽车、工控等高可靠性产品可选用四线低阻测试，精度达0.1μΩ–0.1mΩ

总结

BGA焊盘设计是一个从焊盘类型选择（SMD vs NSMD）、尺寸计算（IPC-7351标准）、阻焊开窗优化、过孔处理到表面处理选型的系统工程。每一个环节的设计偏差，都可能在高密度贴装中放大为批量焊接缺陷。

对于工程师而言，建议在设计阶段就与PCB工厂进行DFM（可制造性设计）沟通，将设计参数与工厂的实际制程能力对齐。对于采购而言，在供应商选择时不仅要关注价格，更要关注工厂在细间距BGA方面的制程能力——包括最小线宽/间距、孔铜厚度控制、阻焊对位精度、真空树脂塞孔能力等核心指标。

猎板在BGA相关制程方面具备从样品到大批量的综合智造能力：最小线宽2mil、最小钻孔0.15mm、孔铜可定制35μm、真空树脂塞孔、四线低阻测试等。对于汽车电子、工业控制、电力电源、储能新能源和具身机器人等领域的BGA产品，建议在设计阶段即与猎板工程团队进行技术对接，确保设计规则与制程能力的最优匹配。
