在PCB设计领域,盲孔和埋孔的选择往往直接决定了一块板的成本上限。对于工程师和采购人员来说,搞清楚这两种过孔的价格差异,不仅关系到项目预算的精准把控,更影响到产品的可靠性和可制造性。
同样是8层板,采用盲孔设计和采用埋孔设计,报价可能相差30%以上。这背后的逻辑是什么?本文将从工艺本质、成本构成和制程能力三个维度,系统解析盲孔与埋孔的价格差异。

在进入成本分析之前,有必要先厘清两类过孔的定义差异。
盲孔(Blind Via) 仅从PCB的一个表面向内部延伸,终止于某一中间层,不穿透到另一面。简单来说,在6层板中,如果顶层需要连接第二层而不需要贯穿整板,就可以使用盲孔。盲孔的核心价值在于节省板面空间,将表面贴装元件连接至内层,使布线密度大幅提升。
埋孔(Buried Via) 完全位于PCB内部,既不延伸到顶面也不延伸到底面,从外部完全看不到。在8层板中,如果要连接第三层和第六层,就必须使用埋孔——因为它在压合前就要完成钻孔和电镀,然后被“埋”在板材内部。
工艺上的根本区别在于:通孔可以在整板压合后一次钻成,盲孔需要在部分层压合后钻孔再进行后续压合,而埋孔则必须在内层芯板阶段就完成钻孔和电镀,再逐层压合。埋孔的工艺链条最长,单个埋孔的成本通常是通孔的十倍以上。
1. 工艺步骤的级数差异
通孔板一次钻孔贯穿所有层,一次电镀即可完成。盲孔需要在部分层压合后钻孔,再进行后续压合——工序增加3至5道。埋孔则需要在多层内芯板阶段独立完成钻孔和电镀,再与其他层进行压合。
每增加一道工序,成本增加约15%至30%。一个10层带盲埋孔的板子,可能需要2次甚至3次压合,成本远高于单次压合的10层通孔板。
2. 钻孔方式的成本鸿沟
通孔使用机械钻,钻头通用性强、加工速度快,单孔加工单价低廉。盲孔和埋孔则必须使用激光钻孔——激光钻机单价高、能耗高、钻孔速度比机械钻慢,工时成本显著上升。
激光钻孔的单孔计价是常规钻孔的5至10倍。孔径越小,单价越高。猎板的激光盲孔最小孔径可达0.075mm(约3mil),机械盲孔最小孔径0.15mm。孔径每缩小一个等级,钻孔成本就上升一个台阶。
3. 压合次数的累积效应
普通通孔板压合一次即可。盲埋孔板可能需要压合两到三次。每压合一次,板子都会发生涨缩,内层线路和盲孔要对上就必须做涨缩补偿。
每增加一次压合,成本上升15%至30%。二阶盲埋孔需要钻两次、压合两次,对位精度要求极高,稍有偏差盲孔就打偏了。同样层数,二阶比一阶贵30%到50%。
4. 良率损耗的分摊成本
通孔工艺历经数十年发展,良率控制已非常稳定,成熟厂商的通孔板良率能达到99%以上。而一阶盲埋孔板良率约95%至98%,二阶及以上盲埋孔板良率会降至90%至95%。
良率每降低1%,量产成本就会大幅增加。盲孔和埋孔的加工涉及对准精度、孔铜质量、层间连接可靠性等一系列挑战,这部分质量控制成本必然会分摊到最终产品报价中。

答案是:埋孔通常比盲孔更贵。
埋孔成本比盲孔高30%以上。原因在于:埋孔需要在压合前对内部芯板单独钻孔和电镀,制作过程最复杂,成本也是三类过孔中最高的。
行业参考数据如下:
以8层板为例:
六层一阶HDI板的价格通常比同层数普通PCB高30%至50%。而二阶HDI比一阶贵30%至50%。
对于汽车电子、工业控制、电力电源、储能新能源和具身机器人等高可靠性应用领域,盲孔和埋孔几乎是绕不开的选择。域控制器、自动驾驶模块、BMS电池管理系统等产品需要在有限板面内集成大量功能,通孔占用的贯穿空间已成为不可接受的浪费。
猎板在盲埋孔领域积累了以下关键制程能力和处理建议:
1. 阶数选择:并非越高越好
HDI的阶数代表了增层的次数。一阶(1+N+1)工艺最简单、成本最低,适合4至6层板的常规HDI设计。二阶(2+N+2)适合8层以上的高端电路板。每增加一阶,制造成本上升约20%至30%。

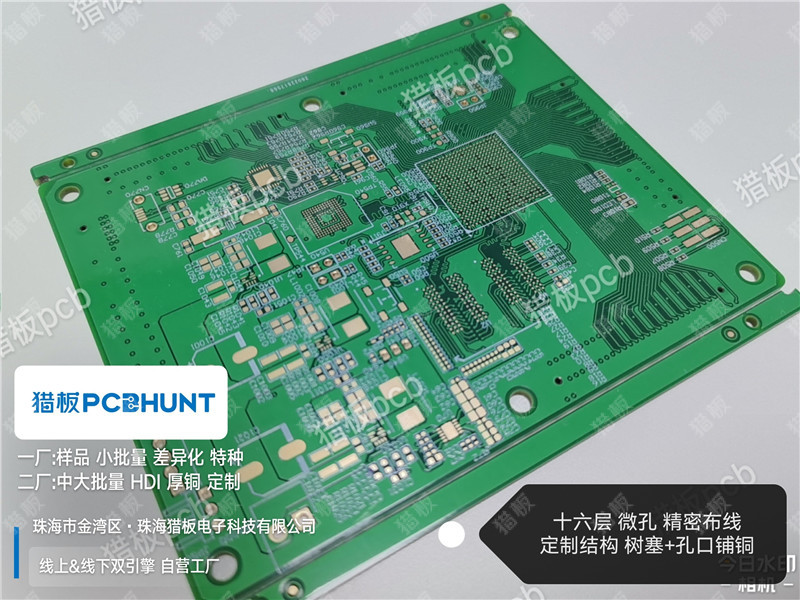

猎板建议:除非布线密度确实无法满足,否则不建议盲目追求高阶数。猎板支持一阶至三阶以及任意层叠构的HDI结构,激光盲埋孔工艺已实现稳定量产。
2. 孔径设计:在满足性能的前提下尽量放大
盲孔最小孔径0.1mm(4mil),埋孔建议≥0.15mm。孔径越小,钻孔成本越高,激光钻孔的单价是机械钻孔的5至10倍。
猎板的沉铜线和电镀线经特殊定制,深孔能力达13:1,镀铜均匀性≥97%。这意味着即使高纵横比的盲埋孔设计,也能保证孔壁铜层均匀沉积。
3. 孔铜厚度:区分有激光和无激光场景
猎板的工艺规范明确:
这些参数确保了孔铜的可靠性和信号传输的稳定性。对于汽车电子、工控等高可靠性产品,猎板推荐使用20um以上的孔铜厚度。
4. 翘曲度控制
不对称的叠层结构在压合过程中容易因热膨胀系数差异导致板子翘曲。猎板的翘曲度出货标准分为两级:常规≤0.75%,高可靠性产品可指定≤0.5%。对于汽车电子、工控等领域,建议直接选用≤0.5%的严苛标准。
5. 叠层对称性
顶层盲孔(L1-L2)和底层盲孔(L(N-1)-LN)应对称分布;埋孔也应尽量位于层叠中心附近。这是防止压合翘曲的关键设计原则。

对于采购人员:
对于工程师:
盲孔和埋孔的价格差异,本质上是工艺复杂度差异的货币化体现。埋孔因需要在压合前独立完成钻孔和电镀,工艺链条最长,成本通常比盲孔高出30%以上。
但对于汽车电子、工业控制、电力电源等高可靠性领域,盲孔和埋孔带来的布线密度提升和信号完整性改善,往往物有所值。关键在于:选择合适的阶数、优化孔径设计、控制盲埋孔数量,并在设计阶段就与具备完整制程能力的PCB厂商充分沟通。
猎板在盲埋孔领域积累了从设备到品控的完整能力体系,深孔能力达13:1,支持一阶至三阶HDI结构,激光盲孔最小孔径0.075mm。对于高可靠性产品的盲埋孔设计,建议在设计阶段就与猎板的工程团队进行DFM评审,从源头规避成本陷阱和品质风险。
