一、什么是PCB孔壁粗糙度？为什么它如此重要？

PCB孔壁粗糙度，简单来说就是钻孔后孔壁表面的不平整程度。这个看似微小的指标，却是决定PCB长期可靠性的关键参数之一。

当钻头在PCB基材上钻孔时，高速旋转会产生热量，导致树脂软化、玻璃纤维断裂，在孔壁留下微观凹凸和毛刺。如果这些粗糙部位在后续电镀中无法被铜层完全覆盖或填充，就会形成应力集中点、微裂纹隐患，甚至导致孔铜断裂。

粗糙度超标带来的典型风险：

• 孔壁电镀铜层不均匀，局部铜厚不足
• 高频信号趋肤效应下信号衰减加剧
• 温度循环中孔壁裂纹扩展，导通失效
• 孔壁与镀层结合力下降，抗热冲击能力减弱

二、IPC标准怎么说？二级与三级的核心差异

IPC（国际电子工业联接协会）是全球PCB行业最权威的标准制定机构。IPC-6012《刚性印制板的鉴定与性能规范》 和 IPC-A-600《印制板验收条件》 是孔壁粗糙度最核心的参考标准。

IPC将印制板分为三个等级：

• Class 1（一般电子产品） ：功能简单、寿命有限的产品，可靠性要求最低
• Class 2（专用服务电子产品） ：需要持续性能的产品，如通信设备、工业控制、非安全关键的汽车电子模块
• Class 3（高性能/高可靠性电子产品） ：航空航天、医疗设备、汽车安全系统等“零容忍失效”场景

在孔壁粗糙度这个指标上，二级与三级的标准差异为：

这5μm的差距，工程意义何在？

粗糙孔壁在高频信号中会产生趋肤效应散射，导致信号衰减加剧。对于高频、高速信号传输场景，三级标准的孔壁光滑度是刚性要求。当孔壁粗糙度超过4μm时，电镀铜层的均匀性会显著下降。

三、孔壁粗糙度的测量方法：如何验证？

行业通用的测量方法是 金相切片分析 ——将孔垂直切开，在金相显微镜下观察孔的横截面，通过图像分析软件测量孔壁轮廓并计算粗糙度参数。

常用参数：

• Ra（算术平均粗糙度） ：轮廓纵坐标绝对值的算术平均值
• Rz（微观不平度十点高度） ：轮廓峰谷高度的平均差值

标准测量方法参考：IPC-TM-650 2.1.1.5。

在实际生产中，猎板采用显微切片金相显微镜（维创兴） 对孔壁进行高倍显微观测，清晰呈现孔壁、铜层、镀层等微观结构，为孔壁粗糙度的精细化管控提供精准的微观视觉支持。对于高多层、精密产品，还配备X-RAY检测机（维创兴） ，采用X光透射成像原理对高多层线路板内层、压合、钻孔重合度进行透视成像检查，可满足0.15mm小孔、板厚最大10mm、层数最多30层的品质检查。

四、孔壁粗糙度的来源：从钻孔到层压的全流程控制

许多工程师认为孔壁质量只取决于钻孔环节，但事实上，孔壁质量的控制起点不在钻孔机台，而在层压工艺的材料适配与参数调控。

4.1 层压工艺——被忽视的“起点”

层压工艺对基材内部结构的塑造直接影响钻孔后的孔壁质量。传统层压工艺采用单张半固化片，树脂填充率不足50%，玻璃纤维布间隙形成的空洞会导致钻孔时出现纤维突出，使粗糙度增加40%。

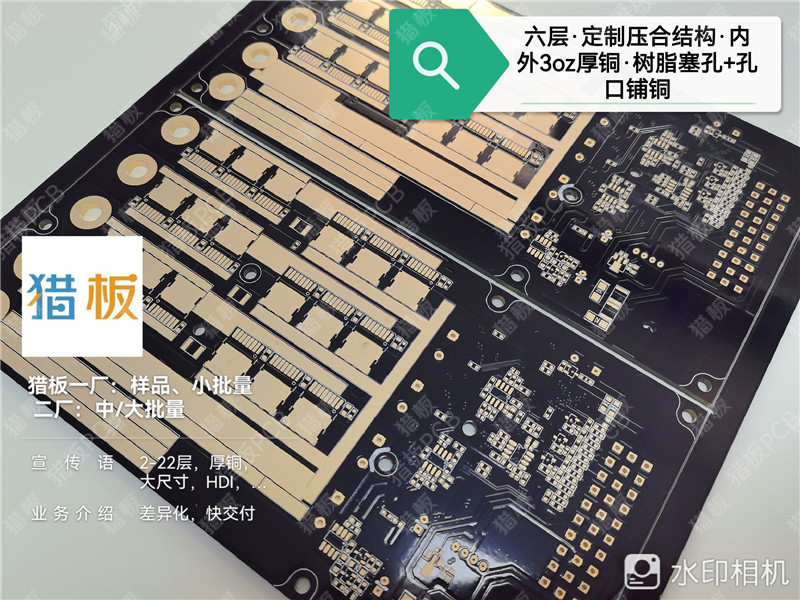

猎板通过创新的双层PP对称叠层设计（N+C+N结构） ，将树脂填充率提升至65%以上，通过仿真软件优化热应力分布，使玻璃纤维突出高度严格控制在20μm以内。工厂配备高多层压合设备，可满足4-26层高多层板的压合需求，保障高多层PCB层间的结合力和平整度。

4.2 钻孔——最直接的粗糙度来源

钻孔参数（转速、进给量、钻头磨损程度）直接影响孔壁粗糙度。磨损的钻头会产生粗糙的孔壁。

猎板的钻孔设备配置体现了对孔壁质量的重视：

• 东台数控钻机：采用全线性马达，定位精度±0.05mm，自钻孔精度±0.018mm，自动刀径/断刀检测，全面杜绝槽孔歪斜、漏钻孔、孔径不符等问题
• 大族数控钻机：超大定制工作台面635mm×1100mm，三轴全线性电机，钻孔精度±18μm，控深钻孔精度±15μm，主体花岗岩底座和横梁保证高精度、高刚性和强减震性，热膨胀系数极低
• 大族六轴双台面双控数控钻孔设备：花岗岩底座，双龙门结构，XYZ轴直线电机驱动，重复定位精度±0.05mm，自钻孔精度±0.018mm

此外，猎板配备验孔机，以CIS光学读取、产品设计CAM档输入校准比对方式检查，可测孔径范围0.10mm以上，检测精度可达±15μm，一次检查孔数可满足500000孔，实现钻孔品质的全面检测管控。

4.3 除胶渣——去除“钻孔后遗症”

钻孔高温会导致树脂熔化形成胶渣，附着在孔壁上。这些胶渣如果不彻底清除，会严重影响后续沉铜和电镀的质量。无论双面还是多层板，猎板在沉铜前均默认执行除胶工序。

针对高频/高速板材，猎板采用等离子除胶渣工艺，确保孔壁清洁度满足高频信号传输要求。

五、猎板的分级管控策略：不同行业该选什么标准？

猎板聚焦汽车电子、工业控制、电力/电源/储能/新能源、具身机器人等领域，针对不同行业需求实施分级管控。

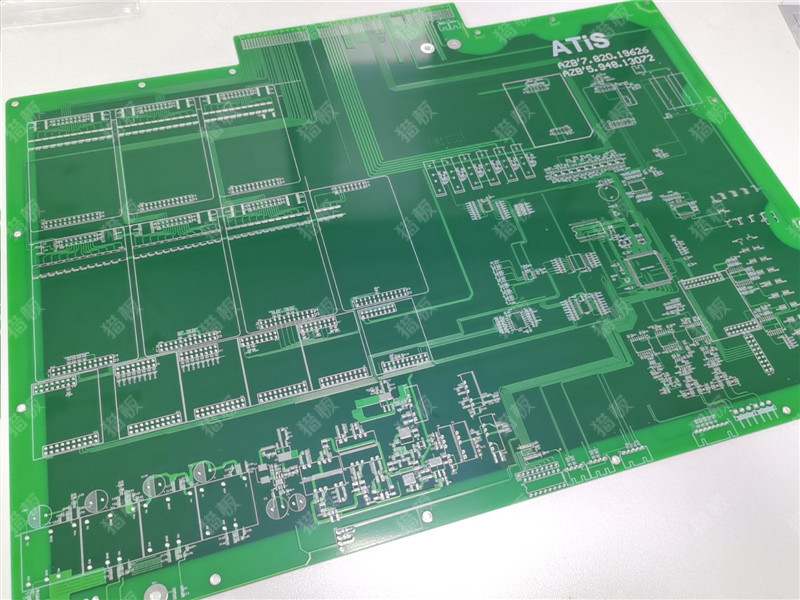

5.1 默认出货标准：IPC二级（≤25μm）

猎板的默认出货标准为IPC二级，覆盖绝大多数消费电子和工业控制需求。

适用场景：工业控制设备、非安全关键的车载模块、通用通信设备

配套工艺能力：孔径公差PTH±0.075mm、NPTH±0.05mm；孔铜平均18-20μm，镀铜延展性≥15%

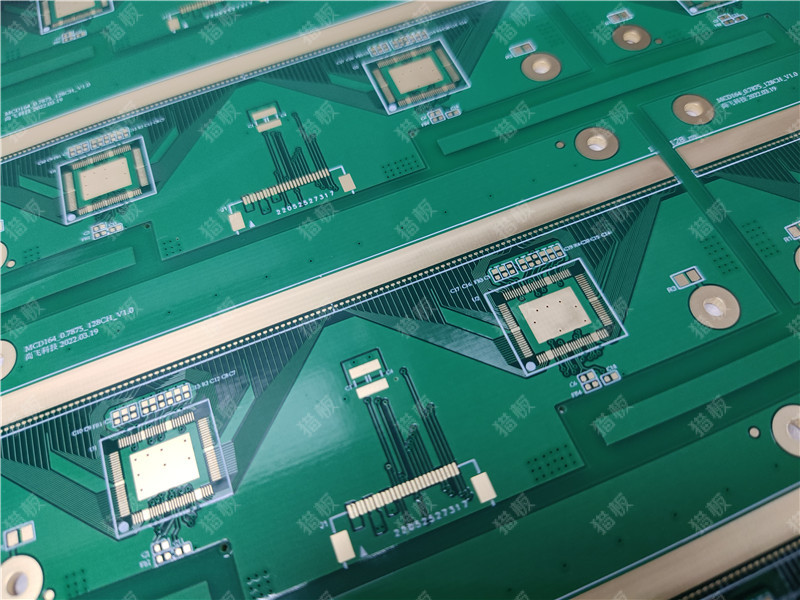

5.2 升级标准：IPC三级（≤20μm）

如客户有更高要求（军工、医疗、新能源、安全关键汽车电子），可升级到三级。

适用场景：汽车安全系统、新能源逆变器、储能BMS、医疗设备、航空航天

配套工艺能力：孔铜平均20-25μm，镀铜延展性≥20%；线路不允许补线，对位精度±3mil；防焊偏移度±2.0mil

5.3 特殊定制：超严苛要求

对于医疗设备、车规等高可靠性场景，猎板可执行更严格的内控标准——医疗板执行3μm标准，车规板控制在2.5μm以内。

医疗设备因需承受反复消毒的湿热环境（60℃/95% RH），每增加1μm粗糙度，绝缘电阻下降幅度可达两个数量级。航空航天的要求更为严苛，某机型PCB要求Rz≤2μm，以避免极端温度（-55℃~125℃）下的应力集中问题。

5.4 猎板的品质保障体系

除了上述设备配置，猎板建立了完整的品质检测链条：

• 在线AOI自动光学检测机（大族） ：实时扫描PCB线路图形，最高识别精度50μm，适用于2mil线路高密度、高多层、高阻抗产品
• AVI自动外观检查机（宜美智） ：多组高清高彩摄像头自动扫描，25μm识别精度，AI自动运算识别划伤、污渍、字符不良、外形偏差等缺陷
• 自动四线低阻测试机（大族） ：从二线导通测试升级为四线低阻测试，有效拦截孔铜偏薄、线路缺损等隐患
• 阻抗测试仪（维创兴） ：符合IPC-TM-650标准及Intel技术标准，测量精度误差±1%，最小精确值0.01ohm
• CMI600孔铜测试仪（牛津） ：专业孔铜厚度检测，快速精准检测导通孔内铜层厚度
• 剥离强度测试仪（维创兴） ：定量测试铜面剥离强度及附着力

六、采购与选型建议

给工程师的建议：

1. 高频/高速信号板（≥5GHz）：建议选择IPC三级（≤20μm）或更严格的内控标准，粗糙孔壁会显著增加信号损耗
2. 汽车电子安全件：建议IPC三级（≤20μm）+ 孔铜≥25μm方案，满足-40℃~+125℃温度循环要求
3. 工业控制/电源：IPC二级（≤25μm）通常足够，但如有高可靠性要求可升级
4. 医疗/军工：务必与PCB厂商确认特殊粗糙度要求，建议在图纸标注具体Ra或Rz值

给采购的建议：

1. 在采购合同中明确引用IPC等级（如“按IPC-A-600J III级验收”）
2. 要求供应商提供金相切片报告，验证孔壁粗糙度是否达标
3. 不同IPC等级对应不同的成本——三级标准在钻孔精度、除胶工艺、电镀时间上都有更高要求，成本相应增加
4. 猎板支持从IPC二级到三级的灵活升级，可根据产品定位和可靠性要求精准选择

总结

PCB孔壁粗糙度虽然只是一个微米级的指标，但它连接着层压、钻孔、除胶、电镀等多个工艺环节，直接影响产品的信号完整性和长期可靠性。IPC二级（≤25μm）和三级（≤20μm）这5μm的差距，在高频、高可靠性场景中可能是“可用”与“可靠”的分水岭。

工程师在设计选型时，应根据产品的应用场景、信号频率、工作环境综合判断；采购在供应商选择时，应关注其设备配置、工艺能力和品控体系。粗糙度的控制，最终考验的是PCB工厂从材料到工艺到检测的全链条能力。

猎板通过高精度钻孔设备、优化的层压工艺、严格的除胶流程和完整的检测链条，将孔壁粗糙度稳定控制在IPC二级（≤25μm）和三级（≤20μm）标准范围内，并可针对医疗、车规等特殊需求提供更严格的定制化管控。对于汽车电子、工业控制、电力电源、储能新能源、具身机器人等领域的PCB需求，这意味着一份可靠的品质保障。
