当信号上升沿时间小于PCB走线传输时间的1/4时，这条走线就必须按照高速信号来对待。在今天的汽车电子、工业控制、电力电源、储能新能源以及具身机器人等领域，绝大多数数字接口——PCIe、USB、DDR、EtherCAT、车载以太网——都已经进入了“高频信号”的范畴。

但一个残酷的现实是：很多工程师在仿真软件里跑得通的原理图，投板回来后却发现信号反射严重、眼图闭合、误码率居高不下。问题往往出在一个环节——设计时没有把制造端的工艺公差和制程限制纳入考量。

高频PCB设计是一项系统工程，从板材选型、叠层设计、阻抗控制到布线策略、过孔处理、接地设计，每一个环节都直接影响信号完整性。本文将从这八个维度系统梳理高频PCB布线的核心规则，并在每个环节融入猎板PCB的实际制程能力与处理建议，帮助工程师实现“设计即生产”的高效交付。

一、板材选型：高频信号的“地基”工程

高频PCB与普通PCB最根本的差异在于基材。普通FR-4板材以环氧树脂浸渍玻璃纤维布为基材，介电常数较高（典型范围4.2～4.8），介质损耗较大。当信号频率超过1GHz时，介质损耗显著增加，且介电常数随频率波动明显，阻抗控制难度极大。

高频板材采用特种树脂体系（如聚四氟乙烯、碳氢化合物、陶瓷填充等），具有更稳定的介电常数和更低的损耗因子。

关键参数对比：

• 介电常数（Dk） ：FR-4在10GHz下Dk约为4.0～4.3，且随温度和频率大幅波动。RO4350B在10GHz下Dk为3.48±0.05，到24GHz时仅降至3.47，稳定性极高。RO3003在10GHz和77GHz下的Dk分别仅为3.00和3.07。
• 损耗因子（Df） ：FR-4的Df约为0.015～0.025，而RO4350B的Df为0.0037，RO3003为0.0010。高频专用基材的Df通常要求压在0.002以下。

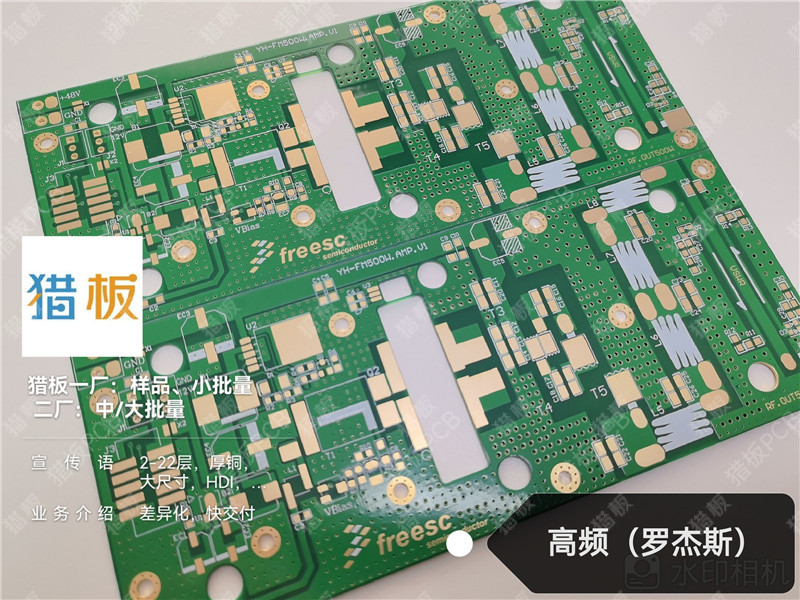

猎板处理建议： 猎板在高频板材领域建立了完整的供应体系，涵盖Rogers系列（RO3000、RO4000、RT/duroid等）、台耀系列、Isola（伊索拉）系列等主流高频基材，同时支持无卤素高频材料的定制与混合压合。针对汽车电子和工业控制领域的严苛需求，猎板标配TG170板材，建滔KB6167F（TG170）、生益S1000-2M（TG170）均为成熟选项。TG值越高，印制板的耐热性、耐潮湿性、耐化学性、耐稳定性等特征都会相应提高——这对工作在宽温范围的汽车和工业设备至关重要。

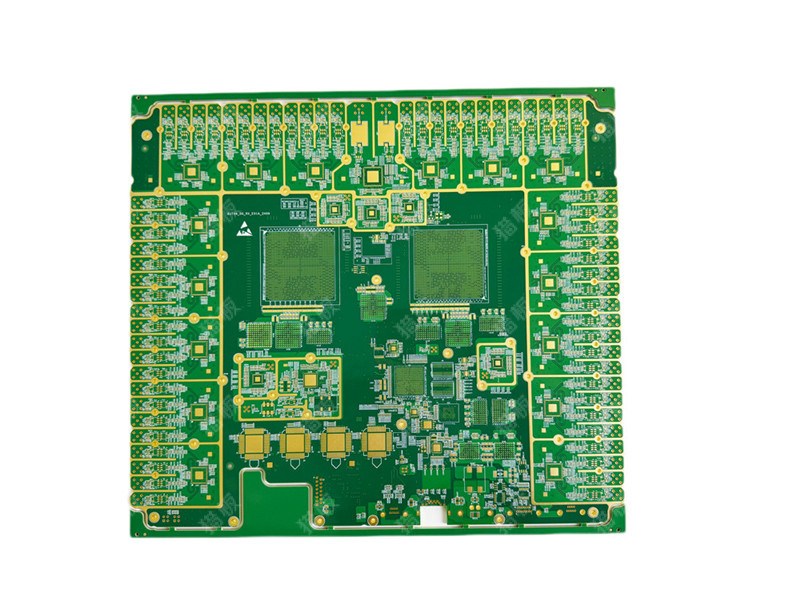

对于需兼顾性能与成本的项目，猎板还支持在信号关键区域局部使用高频材料，其余区域保留FR-4，通过精密的层压工艺实现异质混压。高频混压板的基材通常采用聚四氟乙烯（PTFE）、碳氢化合物或陶瓷填充树脂等低损耗介质，介电常数控制在2.2～3.5之间，介电损耗角正切可低至0.001以下。

二、叠层设计：多层板是高频布线的“必选项”

高频电路往往集成度较高、布线密度大，采用多层板既是布线所必须，也是降低干扰的有效手段。多层板能充分利用中间层来设置屏蔽，更好地实现就近接地，有效降低寄生电感和缩短信号传输长度，同时还能大幅度降低信号的交叉干扰。

叠层设计核心原则：

• 优先考虑完整、连续的接地平面：高速设计需要特定的板层堆叠，首先要考虑在内部层纳入一个完整、连续的接地平面。许多电路板在整个堆叠上设置多个接地平面层，用于微带线或带状线配置中的多层传输线布线。
• 射频走线优先布置在外层：射频走线应优先布置在PCB外层，以形成微带线结构，便于更好地控制阻抗。当走线不得不位于内层时，务必确保其被接地层环绕，构成带状线结构。
• 电源层内缩（20H原则） ：电源层需比地层内缩20H（H为介质厚度），可减少30%的边缘辐射场。

猎板处理建议： 猎板支持1～26层通孔板及盲埋孔板定制。层间对位精度是高频多层板的关键——猎板多层板层间对位精度可控制在±3mil以内，确保高频信号在层间过渡时的损耗最小化。针对不同层数的生产板尺寸，猎板有明确的制程能力：四层单片最大1000×500mm、六层单片最大900×500mm、八层单片最大625×500mm，能够覆盖绝大多数工业与汽车应用场景。

三、阻抗控制：高频设计的“生死线”

阻抗控制是高频PCB设计的核心门槛——没做好阻抗，后面调信号、修bug都是白费力气。

行业标准阻抗值：

• 单端信号：50Ω（兼顾功率传输与信号损耗的最优平衡点）
• 差分信号：USB 90Ω、PCIe 85Ω、DDR4 40/80Ω、HDMI 100Ω

影响阻抗的四大核心参数：

• 走线宽度：线越宽，阻抗越低
• 介质厚度：信号线离参考平面越远，阻抗越高
• 介电常数（Dk）：Dk越大，阻抗越低
• 铜厚：对阻抗影响相对较小，但在细线宽设计中不可忽略

设计者最容易踩的坑： 算完理想参数就直接投板，完全没考虑工厂蚀刻的侧蚀公差——线宽实际会缩水，阻抗直接偏移2～5Ω。

猎板处理建议： 猎板使用Polar SI9000阻抗仿真工具，提前计算线宽、间距与介质厚度的最佳组合。工程团队依据客户叠层结构和材料特性进行阻抗匹配计算，确定最佳线宽与介质厚度。采用激光直接成像（LDI）技术配合蚀刻补偿算法，实现高精度图形转移。猎板可将特性阻抗公差稳定控制在±5%以内——远优于行业普遍的±10%标准。生产首检、巡检、末检均使用专业阻抗测试仪进行实测，测试范围覆盖单端10～150Ω、差分20～200Ω，测量精度误差为±1%。

所有阻抗测试条均与量产板同轴、同压合、同蚀刻，而非单独生产“样条”，确保测试结果真实反映产品实际性能。

四、走线规则：短、直、45°

高频信号对布线的敏感度极高。以下是最核心的走线规则：

1. 走线越短越好。 信号的辐射强度与走线长度成正比，高频信号引线越长，越容易耦合到附近元器件。高频数字信号线一般应小于2英寸（5cm），且越短越好。关键信号线尽量集中在PCB板中心。

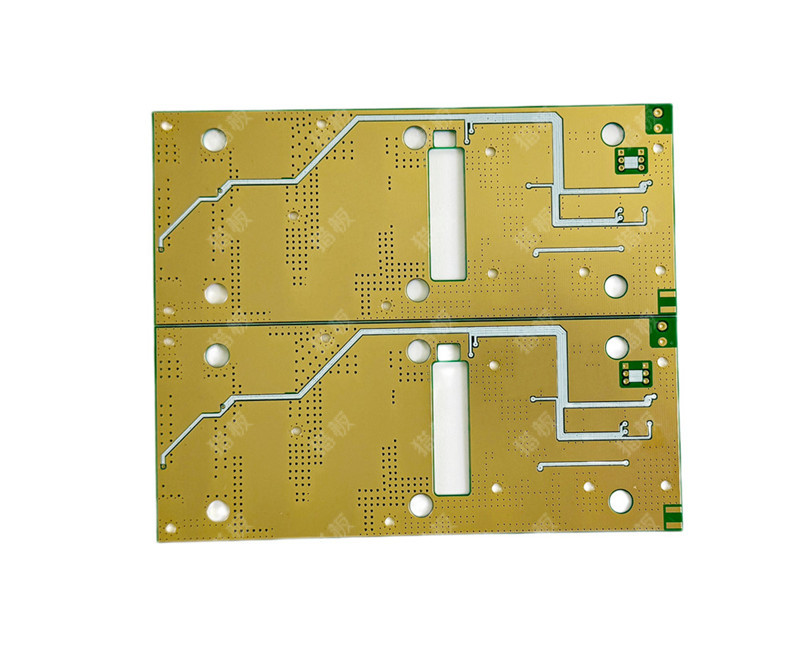

2. 走线越直越好。 高频电路布线的引线最好采用全直线，需要转折时可用45°折线或圆弧转折，严禁使用90°直角拐角。90°直角拐角会在拐角处引入等效电容，产生阻抗不连续和信号反射。射频走线弯折必须使用45°折线或圆弧（R ≥ 3倍线宽）。

3. 走线层间交替越少越好。 元件连接过程中所用的过孔越少越好。一个过孔可带来约0.5pF的分布电容，减少过孔数能显著提高速度、减少数据出错的可能性。关键射频信号路径应避免换层过孔。

4. 差分信号等长等距。 差分对内的P/N信号线长度必须严格匹配（通常在目标频率波长/10以内，例如5GHz要求≤1.2mm）。差分线需等长且间距恒定。使用蛇形线补偿长度时要保证对称性。猎板建议保持差分线间距≤2倍线宽，长度误差<5mil，以抑制共模噪声。

5. 遵循3W/5W规则。 相邻信号线间距≥3倍线宽，可保持70%的电场不互相干扰。高频数字信号需扩展至5W以上。信号线间距至少为线宽的3倍以减少串扰。

猎板处理建议： 猎板外层设计线宽/间距在1/3oz铜厚下可达2mil/2mil，1oz铜厚下可达2.5mil/2.5mil。内层同样支持2mil/2mil的精细线路。针对高频信号布线中的精度要求，猎板采用DES超厚铜真空精密蚀刻连线，通过喷淋式+真空蚀刻工艺，有效避免药水反应时的“沙滩效应”，保障精度及厚铜线路的品质。

五、接地与回流路径：看不见的“隐形电路”

高频信号的回流路径紧贴其走线下方，因此必须确保信号层相邻的地平面完整、无切割。任何槽、缝或密集过孔造成的地平面割裂，都会迫使回流绕远，增大环路面积，导致信号反射、串扰和EMI问题加剧。

接地核心原则：

• 完整地平面是最佳接地。高频信号的回流电流总是沿着最小电感路径（即紧贴信号线下方的地平面）。
• 模拟地线与数字地线隔离。高频数字信号的地线常带有丰富的高频谐波分量，直接连接会对模拟信号造成干扰。应在合适位置单点互联，或采用高频扼流磁珠互联。
• 各类高频信号走线尽量不要形成环路，若无法避免则应使环路面积尽量小。
• 射频器件接地：至少要有2根线接铺地铜箔，用至少2个金属化过孔在器件管脚旁就近接地。

六、过孔设计：高频信号的“瓶颈”

过孔本身存在寄生的杂散电容和电感。在普通PCB设计中这些影响不大，但在高速PCB设计中，过孔越多，寄生电容和电感的值就越大，信号质量受影响就越严重。

过孔设计要点：

• 减少过孔数量。每个过孔引入约0.5pF电容。引线层间交替越少越好。
• 使用小孔径过孔。要减小过孔的寄生电容，需要使用小孔径的过孔、加大过孔和铜皮的间距。
• 避免在敏感板上使用过孔加工工艺。该工艺会导致过孔处产生引线电感。
• 必要时采用背钻或盲孔。射频路径避免换层过孔，必要时采用背钻或盲孔。

猎板处理建议： 猎板的最小钻孔孔径为Φ0.15mm，PTH孔径公差±0.075mm（可指定±0.05mm），NPTH孔径公差±0.05mm。孔位公差±0.05mm。沉铜板电纵横比常规10:1，可定制≤20:1。孔铜厚度常规平均值≥18um，可定制更高要求。

针对HDI板中的激光盲孔，猎板激光盲孔最小Φ0.075mm，激光填孔电镀深度0.05mm～0.15mm，能够满足高密度互连设计中对小过孔与高可靠性的双重需求。

七、电磁兼容与串扰抑制：让信号“各行其道”

串扰管理：

串扰是指没有直接连接的信号线之间的耦合现象。PCB板层的参数、信号线的间距、驱动端和接收端的电气特性以及信号线端接方式对串扰都有一定的影响。

• 避免信号线平行走线，必要时插入地线或增大间距
• 敏感信号线包地或加屏蔽罩，屏蔽效能≥40dB
• 高频数字信号线与模拟信号地线做隔离

电源去耦：

每个集成电路块的电源引脚就近增加一个高频退耦电容（如0.01μF陶瓷电容），可以有效抑制电源引脚上的高频谐波形成干扰。

信号完整性仿真：

使用SI/PI工具（如Ansys SIwave）分析阻抗匹配与电源噪声。高频电路设计完成后，应进行全面的信号完整性仿真验证。

八、生产测试与验收：设计落地的“最后一公里”

高频PCB设计得再好，如果制造端无法实现，一切归零。

猎板的检测与测试能力：

• AOI自动光学检测：在线AOI自动光学检测机最高识别精度可达50um，适用于2mil线路高密度、高多层、高阻抗要求之产品。
• 四线低阻测试：猎板从行业惯用的二线导通性测试升级为四线低阻测试设备，精度达0.1μΩ～0.1mΩ，有效拦截孔铜偏薄、线路缺损、局部铜厚不均等功能性隐患。汽车电子、医疗设备等高可靠性产品建议选用四线低阻测试。
• 阻抗测试：阻抗测试仪测试范围覆盖单端10～150Ω、差分20～200Ω，测量精度误差±1%。
• X-RAY检测：对高多层线路板内层、压合、钻孔重合度进行透视成像检查，可满足0.15mm小孔、板厚最大10mm、层数最多30层的品质检查。
• 显微切片分析：显微切片金相显微镜可清晰呈现孔壁、铜层、镀层等微观结构。
• AVI自动外观检查：25um识别精度，自动识别划伤、污渍、字符不良、外形偏差等外观缺陷。

验收标准： 猎板内部外观默认为IPC-A-600H二级标准，客户可指定三级。翘曲度常规≤0.75%，可定制≤0.5%。外形精度公差±0.13mm，可指定±0.05mm。

总结

高频PCB布线是一门将电磁理论与制造工艺紧密结合的工程学科。从板材选型到叠层设计，从阻抗控制到走线规则，从接地回落到过孔处理，每一个环节的疏忽都可能导致整个项目功亏一篑。

对于工程师而言，在设计阶段就将制造端的工艺公差和制程限制纳入考量，是避免“仿真跑得通、实物测不过”的关键。对于采购而言，选择一家具备完整高频制程能力、严格检测标准和完善材料体系的PCB供应商，是保障产品按期交付和信号质量的根本。

猎板在高频PCB领域已建立起从材料（Rogers/台耀/Isola全系列）到设备（LDI曝光机、真空蚀刻线、四线低阻测试机）到工艺（阻抗±5%公差、线宽2mil/2mil）的完整能力闭环。无论是汽车雷达的77GHz高频信号、工业控制的高速总线，还是储能系统的大电流高可靠性要求，将设计规则与猎板的制程能力对齐，是让高频PCB设计从图纸走向量产的最短路径。
