在PCB设计领域，电感是一个绕不开的话题。无论是无线充电、电源滤波、射频识别还是传感器信号调理，电感元件几乎无处不在。然而，传统绕线电感始终面临几个绕不过去的痛点：占板面积大、厚度无法降低、BOM物料管理复杂、人工焊接成本高、批次一致性难以保证。

这些问题在消费电子领域或许还可以妥协，但在汽车电子、工业控制、储能设备、医疗仪器和具身机器人等高可靠性场景中，任何一颗电感的失效或参数漂移都可能带来严重后果。

PCB导电环工艺的出现，为解决上述问题提供了全新的思路——将电感直接从PCB线路中蚀刻出来，一体成型。这项工艺并非新鲜事物，但长期以来受限于PCB厂的制程精度和工艺稳定性，大多数工程师和采购对它的认知仍停留在"能做，但做不好"的阶段。

本文将从原理、设计、制造、品控和应用五个维度，结合猎板PCB的实际制程能力与出货标准，系统梳理PCB导电环工艺的完整图景，为工程师选型设计和采购选厂提供可落地的参考依据。

一、什么是PCB导电环工艺？

在传统电路设计中，电感是一个独立的绕线元件——铜线缠绕在磁芯上，体积较大，需要额外焊接，不仅占据宝贵的PCB面积，还增加了BOM物料成本和人工装配环节。

PCB导电环工艺（又称印刷电感、环绕线圈PCB、平面电感）的核心思路是：利用标准PCB制造工艺，直接在电路板的铜层上通过蚀刻形成螺旋状线圈结构，从而实现电感功能。铜箔线路在PCB表面呈环绕螺旋状分布——可以是圆形、方形、矩形或异形，因此也被形象地称为"环绕线圈PCB"。

简单来说，这项工艺就是把原本需要单独焊接的电感元件，通过平面化设计直接"画"在PCB上。

与传统绕线电感相比，PCB导电环的厚度极薄——与铜箔厚度相当（约35-140μm），而传统绕线电感通常高达1-5mm。它没有额外的BOM物料成本，光刻工艺保证了高度一致性和可重复性。当然，PCB导电环也有其局限性：电感量范围相对有限（通常为nH到μH级别），功率承载能力受铜箔宽度和厚度限制。

二、PCB导电环的工作原理与设计要点

PCB导电环的工作原理与所有电感相同，核心是电磁感应。当电流流过PCB上蚀刻的螺旋铜箔时，会在螺旋中心及其周围空间产生磁场，磁能被储存在电感中。

电感量（L）受多个结构因素影响：

• 线圈匝数：匝数越多，电感量越大，但电阻也会增加
• 线宽与线间距：直接影响电流承载能力和线圈的寄生电容
• 线圈形状：圆形磁场分布均匀，矩形空间利用率更高
• 铜箔厚度：决定直流电阻和载流能力

在多线圈场景中还存在互感效应——当两个线圈彼此靠近时，一个线圈中通入变化的电流，会在另一个线圈中产生感应电动势。无线充电正是利用了发射线圈与接收线圈之间的互感耦合来实现能量传输。

对于工程师而言，PCB导电环设计需要重点关注以下几个关键参数：

线宽与线间距。 猎板的制程能力支持最小线宽/线距3mil/3mil（约0.075mm），在高阶HDI工艺下可进一步做到2mil/2mil。线宽公差控制在±10%以内。需要注意，线圈板因为环线间药水流动不畅，线隙适当增加有助于提升良率。

铜箔厚度。 猎板外层铜厚常规1oz起步（实测≥35μm），最大可达15oz。对于需要大电流承载的场景（如无线充电发射端），建议选择2oz或更厚的铜箔以降低直流电阻。猎板在15oz厚铜等高难度工艺领域具备成熟技术优势。

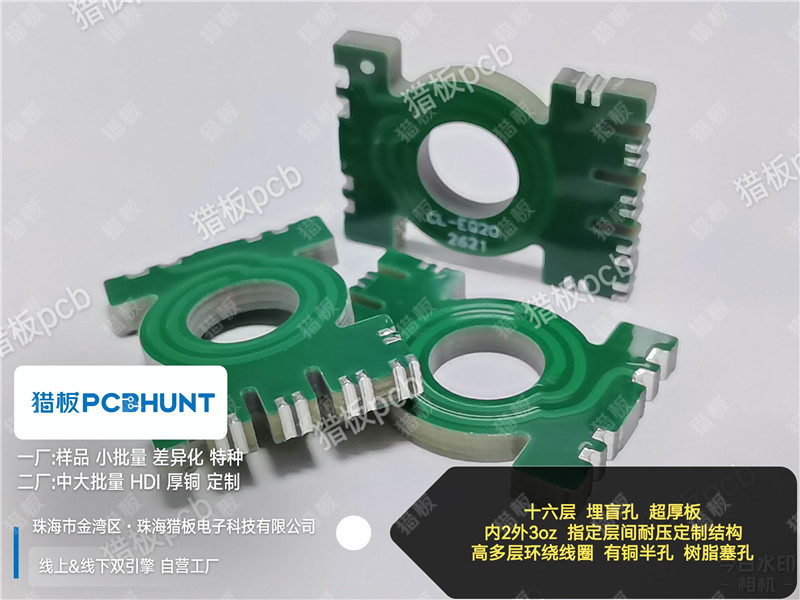

层间对位精度。 对于多层线圈板，层间对位精度直接关系到磁场耦合效率。猎板多层线圈板的层间对位精度可控制在≤0.1mm。

阻抗控制。 线圈板的阻抗一致性影响信号完整性。猎板阻抗控制公差可稳定在±8%以内。

三、PCB导电环的制造工艺关键

PCB导电环的制造完全依托于标准的PCB生产流程。以猎板为例，其线圈板的制造过程可以分解为以下几个关键工序：

线路制作（光刻与蚀刻）。 在覆铜板表面涂覆光致抗蚀剂，通过曝光、显影将线圈设计图形转移到抗蚀剂上，然后用蚀刻液将不需要的铜箔去除，保留下线圈线路。对于高精度环绕线圈板，需要精确控制曝光时间和蚀刻液的浓度、温度等参数，确保线宽和间距符合设计要求。

猎板采用DES超厚铜真空精密蚀刻连线设备，将线路显影、精密真空蚀刻、退膜清洁三段生产工序整合为连线式设计。蚀刻段采用喷淋式+真空蚀刻工艺，真空处理可吸附板面残留的已反应药水，让喷淋新液与铜面持续有效接触交换，优先避免了药水反应时的"沙滩效应"，有效保障厚铜线路的品质，避免传统喷淋蚀刻药水交换不彻底导致的线路毛边、锯齿问题。

电镀。 对于厚铜线圈板，电镀均匀性是核心挑战。猎板采用台湾竞铭全自动龙门电镀线，镀铜均匀性≥97%，深孔能力≥90%，板厚与孔纵横比可达13:1。电镀采用微晶磷铜球，不同于传统工厂用二次回收铜角或铜块，其完成的镀铜密度、延展性、有机杂质均更优。

钻孔与孔金属化。 猎板配备东台、大族等品牌数控钻机，定位精度±0.05mm，自钻孔精度±0.018mm。PTH孔径公差±0.075mm（可指定±0.05mm），NPTH孔径公差±0.05mm。孔壁粗糙度控制在≤25μm。

阻焊与表面处理。 猎板阻焊工艺采用感光油墨，区别于低端市场常用的烤油和UV油。支持广信、太阳等品牌油墨，阻焊厚度≥8μm。表面处理支持沉金、有铅/无铅喷锡、OSP、电镀镍金等多种工艺。

四、PCB导电环的应用场景

PCB导电环凭借高精度、易量产、轻薄化等优势，广泛应用于多个领域：

无线充电。 这是目前最常见的应用。PCB线圈作为发射端或接收端的耦合线圈，实现电能的无接触传输。在汽车无线充电场景中，发射端的PCB上布置发射线圈产生交变磁场，接收端的线圈感应产生电动势，完成电能传输。

NFC与射频识别。 利用线圈作为天线，实现近场通信。

传感器与滤波电路。 PCB导电环可用于磁场传感器、LC滤波电路等。例如PCB型Rogowski线圈被广泛用作复杂电磁环境下的电流测量传感头。

电源与储能设备。 在开关电源中作为储能电感，在储能系统中参与能量转换。

工业控制与汽车电子。 高可靠性场景下的电感功能集成，减少分立元件数量，提升系统集成度。

医疗设备与具身机器人。 对小型化和高一致性有严格要求的领域。

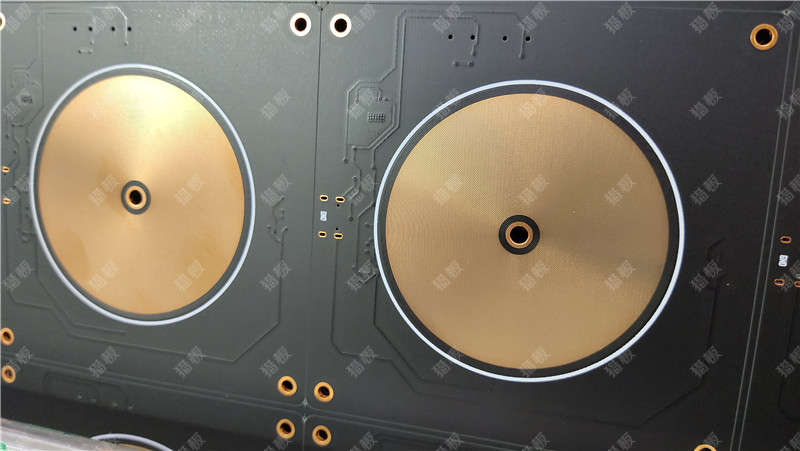

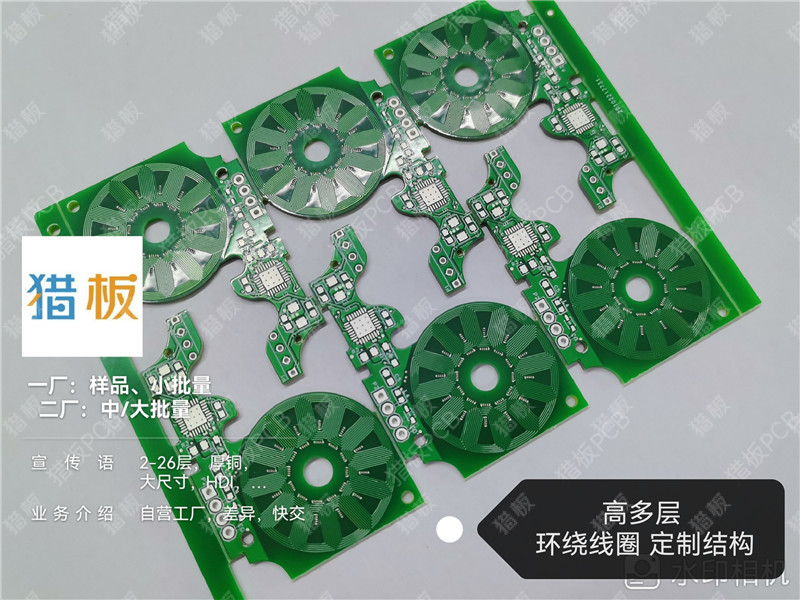

猎板环绕线圈工艺支持方形、圆形、矩形、异形等多形态线圈设计。其线宽线距精度达3mil，产品集成度与批次一致性表现优异。

五、PCB导电环的质量控制与测试

PCB导电环的品控涉及多个维度：

外观检测。 猎板采用在线AOI自动光学检测机，可对生产过程中的PCB线路图形进行实时光学扫描，最高识别精度可达50μm。AVI自动外观检查机通过多组高清高彩摄像头自动扫描成像，具备25μm的可识别缺陷精度。

电气性能测试。 猎板支持线圈测试（对圈数进行测试）、耐压测试（需提供测试选点图和耐压要求）、可靠性（热冲击）测试。线圈测试是对圈数进行测试，不实测电感感量或其他性能值。

阻抗测试。 猎板配备维创兴阻抗测试仪，符合IPC-TM-650标准及Intel技术标准，测试范围可满足单端特性10-150ohm、差分20-200ohm，测量精度误差为±1%。

孔铜厚度检测。 猎板采用牛津CMI600孔铜测试仪，可快速精准检测PCB导通孔内的铜层厚度。孔铜默认18μm（IPC二级标准），可定制20μm、25μm、30μm、35μm等多个等级。

四线低阻测试。 猎板从行业惯用的二线导通性测试升级为四线低阻测试设备，精度达0.1μΩ-0.1mΩ，通过独立电压回路消除干扰，有效拦截孔铜偏薄、线路缺损、局部铜厚不均等功能性隐患。

六、为什么选择猎板做PCB导电环？

猎板在PCB导电环（环绕线圈PCB）领域具备以下核心优势：

高精度制程能力。 最小线宽/线距3mil/3mil，高阶HDI下可做到2mil/2mil，线宽公差控制在±10%以内。层间对位精度≤0.1mm。阻抗控制公差稳定在±8%以内。

厚铜工艺优势。 外层铜厚常规1oz起步（实测≥35μm），最大可达15oz。猎板在15oz厚铜等高难度工艺领域具备成熟技术优势，可实现大载流承载、高效散热与高机械强度的稳定交付。

设备与工艺保障。 台湾竞铭全自动龙门电镀线镀铜均匀性≥97%；DES超厚铜真空精密蚀刻连线解决厚铜线路毛边、锯齿问题；LDI激光曝光机替代传统菲林工艺，彻底规避图形涨缩、曝光不良等问题。

质量控制体系。 从AOI在线光学检测到AVI外观检查，从阻抗测试到四线低阻测试，从孔铜测厚到切片金相分析，猎板建立了完整的全流程品质管控体系。

多形态设计支持。 支持方形、圆形、矩形、异形等多形态线圈设计。产品覆盖无线充电、汽车电子、工业控制、电源储能、医疗设备、具身机器人等多个高可靠性领域。

七、工程师与采购的实用建议

设计阶段。 线圈板线宽线距建议设计在5mil/5mil以上，如需更高精度可评估3mil/3mil。线圈区域如果盖油墨，建议做到0.15mm的线宽线距；如果开窗，建议0.25mm以上并做沉金工艺。多匝数设计需考虑电阻增加对发热的影响。

选材阶段。 大电流场景优先选择2oz以上铜厚以降低直流电阻。高频应用可选用Rogers、台耀等高频板材。高可靠性场景（汽车、工业控制）建议指定生益、建滔等品牌板材。

测试阶段。 线圈板因环线间药水流动不畅，蚀刻时偶有粘连风险，而线路整体为一个通路，普通通断测试无法发现。建议要求工厂进行专门的线圈测试（圈数测试）和耐压测试。

采购阶段。 猎板支持从样品到中小批量再到大批量的全流程交付。珠海双生产基地总建筑面积25000+平米，一期样品、小批量年产能30万平方米，二期中大批量年产能50万平方米。对于特殊定制需求（异形线圈、特殊压合结构、超厚铜等），建议提前与猎板工程团队沟通评审。

结语

PCB导电环工艺并非一项全新的技术发明，但它的价值正在被越来越多的行业重新发现。在汽车电子、工业控制、储能设备和具身机器人等对空间、可靠性和一致性有严苛要求的领域，PCB导电环正在逐步替代传统绕线电感，成为一种更高效、更可靠的工程解决方案。

但需要清醒认识到的是，PCB导电环的品质高度依赖于PCB制造商的工艺能力和品控体系。线宽精度、铜厚均匀性、蚀刻一致性、阻抗控制水平——每一个环节的偏差都会直接影响电感的最终性能。这也是为什么同一个设计方案，在不同工厂做出来的产品可能天差地别。

猎板在PCB导电环领域的核心价值在于：通过高精度设备、严格的工艺管控和完善的测试体系，将"能做"变成"做好"。无论是常规的1oz铜厚线圈，还是15oz超厚铜大电流线圈，无论是单层还是多层结构，猎板均具备成熟的量产交付能力。

对于正在评估PCB导电环方案的工程师和采购人员，建议在项目早期阶段就与具备高精度制程能力的PCB厂商进行技术对接，将工艺约束纳入设计考量，从而避免后期频繁改版和供应链风险。
