在PCB设计过程中，铜厚的确定往往是容易被忽视却又影响深远的环节。外层铜厚决定了线路的载流能力、散热效率和焊接可靠性，内层铜厚则直接影响电源分配网络的阻抗、信号完整性和整板机械强度。选薄了，产品在高温大电流场景下可能烧毁；选厚了，制造成本上升、细线路加工难度剧增。本文将结合IPC标准与主流制造端的实际制程能力，系统梳理外层与内层铜厚的设计规范，帮助工程师与采购在选型时做到心中有数。

一、铜厚的基本单位与行业通用标准

PCB铜厚最常用的单位是“盎司”（oz），指每平方英尺面积的铜箔重量。1oz对应厚度约为35μm，这是业界最通用的基准规格。Hoz（半盎司）对应约18μm，2oz对应约70μm，以此类推。

需要特别注意的是，基材采购铜厚与成品铜厚是两个不同概念。采购的覆铜板标称1oz，并不意味着成品板表面一定能达到35μm——因为沉金、喷锡等表面处理工艺会消耗或增加一定量的铜。

板材铜厚公差遵循行业通用规范：Hoz基材要求18μm，实测≥15μm；1oz基材要求35μm，实测≥30μm。

二、外层铜厚设计规范

外层铜厚是工程师最常打交道的参数，它直接关系到线路的载流能力、温升控制和焊接可靠性。

常规设计推荐：

对于大多数消费电子和一般工业控制产品，外层1oz（35μm）是行业最常见的选择。这一厚度足以满足常规信号传输和小电流供电需求，同时加工成熟、成本可控。

高可靠性场景的铜厚选择：

在汽车电子、工业控制、电力电源、储能新能源、具身机器人等高可靠性领域，铜厚选型需从以下维度考量：

1. 载流能力： 铜厚越厚，单位宽度线路能承载的电流越大。对于需要承载数安培以上电流的电源线、电机驱动线，建议选择2oz及以上的外层铜厚。

2. 散热需求： 厚铜层本身就是良好的散热通道。功率器件密集的区域，较厚的铜层有助于将热量快速导出。

3. 焊接可靠性： 外层铜厚直接影响焊盘的机械强度和抗剥离能力。厚铜焊盘在反复焊接或振动环境中更不易脱落。

外层成品铜厚的实际交付标准：

针对成品铜厚，行业通用标准要求1oz≥30μm。但由于不同表面处理方式存在铜消耗差异，主流高品质制造商的交付标准通常更为严格：

• 喷锡工艺：成品铜厚常见范围为33-38μm
• 沉金工艺：成品铜厚常见范围为35-40μm
• OSP工艺：成品铜厚常见范围为31-38μm

采用负片电镀减法生产工艺时，铜厚均匀性可达97%以上，能够确保成品铜厚稳定处于行业中上水平。

厚铜外层设计的特殊考量：

当外层铜厚达到3oz、4oz甚至更高时，线宽/间距必须相应放大。典型制程能力约束为：3oz铜厚时最小线宽/间距需达到7.5mil/7.5mil，4oz时需达到11mil/11mil。这是因为厚铜在蚀刻时侧蚀效应更明显，过细的线路容易出现锯齿、断线等问题。

三、内层铜厚设计规范

内层铜厚往往被工程师忽略，但它在多层板设计中同样关键——尤其是对于电源完整性、信号完整性和整板机械强度。

内层铜厚的功能定位：

内层铜层在多高层板中通常承担电源分配（Power Plane）和接地（Ground Plane）功能，部分内层也用于信号布线。铜厚决定了电源平面的直流阻抗和涡流损耗。

内层铜厚的常规选择：

内层成品常规铜厚最小为Hoz（约18μm），最大可达3oz。对于一般信号层，Hoz或1oz已足够；对于电源层和接地层，建议至少1oz，大电流场景建议2oz以上。

内层厚铜的压合结构风险：

这是采购和工程师容易忽略的陷阱。当内层铜厚达到2oz及以上时，如果采用单张PP（半固化片）进行压合，风险极高。厚铜板通常需要承载大电流，单PP介质层过薄，容易发生内层击穿导致PCB短路。部分厂家为压低成本而忽略此风险，但高可靠性制造规范明确要求采用双PP或多PP结构，以提升厚铜板的耐电性和抗高压击穿能力。

内层铜厚的公差控制：

内层铜厚的实际生产值通常为：1oz≈30μm、2oz≈60μm、3oz≈93μm、4oz≈124μm。在层压过程中，内层铜厚的均匀性和芯板厚度的匹配直接影响整板阻抗的一致性。

四、外层与内层铜厚的协同设计

外层和内层铜厚不是孤立决策的，两者之间存在多重关联：

1. 孔铜厚度与内外层铜厚的联动：

孔铜厚度是PCB可靠性的核心指标之一。主流默认孔铜平均值为18μm（IPC二级标准）。当孔铜厚度提升至20μm、25μm甚至30μm时，对应的外层线宽/间距需相应放宽：

• 孔铜≥25μm时，线宽/间距需≥4/4mil
• 孔铜≥30μm时，线宽/间距需≥5/5mil
• 孔铜≥35μm时，线宽/间距需≥6/6mil

这是因为厚孔铜需要通过更长的电镀时间来实现，而电镀过程中线路侧面的铜层也会同步增厚，导致线宽增大、间距缩小。

2. 内层铜厚对阻抗的影响：

内层铜厚是阻抗计算的关键变量之一。铜厚变化会改变导体的截面积，进而影响特性阻抗值。对于有严格阻抗控制要求的高速信号（如DDR、USB、PCIe等），内层铜厚的均匀性至关重要。

3. 内外层铜厚的厚度匹配：

在负片电镀减法工艺中，先针对整板面加厚铜，再对无需保留的基材位进行酸性蚀刻。这种工艺的优势在于镀铜密度、均匀性、线路工整度和蚀刻精准度均优于传统正片工艺。但这也意味着外层铜厚与内层铜厚在电镀过程中会同步增长，设计时需统筹考虑。

五、不同应用领域的铜厚选型建议

基于高可靠性PCB制造领域积累的实践经验，以下为不同应用场景的铜厚选型参考：

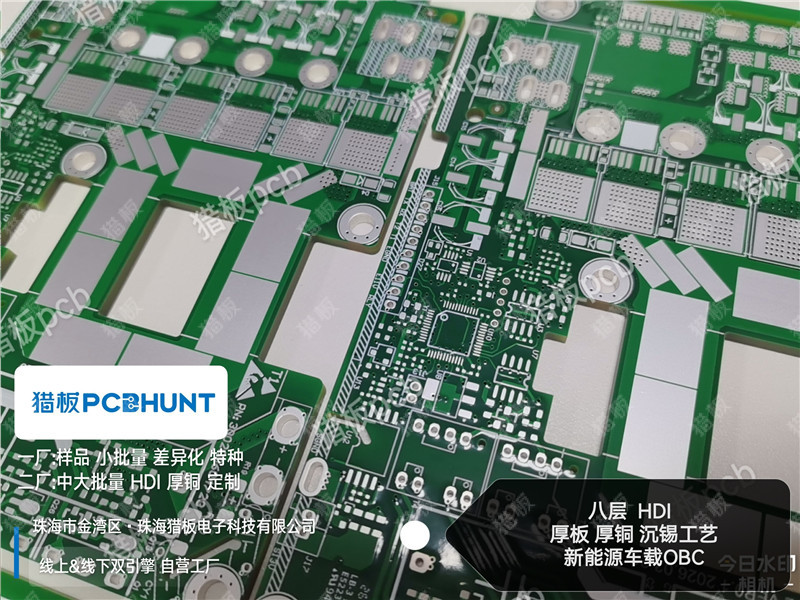

汽车电子： 涉及动力系统、BMS（电池管理系统）、ADAS等，建议外层≥2oz、内层≥1oz。孔铜建议≥20μm，以应对车载环境的高振动、宽温变和长期通电老化。

工业控制： PLC、伺服驱动、工业电源等，建议外层1-2oz、内层1oz。如有大电流通道，可针对性加厚至3oz以上。

电力/电源/储能/新能源： 逆变器、充电桩、储能BMS等大功率场景，外层建议2-4oz，内层建议1-2oz。高端制造能力可支持外层最大15oz、内层最大8oz的定制。

具身机器人： 关节驱动、传感器融合、算力模组等，建议外层1-2oz、内层1oz。由于机器人对轻量化和高密度布线有双重需求，铜厚选择需在载流能力和布线密度之间取得平衡。

六、采购与品控的铜厚验收要点

对于采购和质量管理人员，以下几点值得重点关注：

1. 基材铜厚与成品铜厚的区别： 采购覆铜板时确认的是基材铜厚，但成品交付时需验收的是成品铜厚。两者因表面处理不同可能存在数微米的差异。

2. 铜厚检测方法： 外层铜厚常用CMI165等表面铜厚测试仪进行检测；孔铜厚度则需使用CMI600等专用孔铜测厚仪，其原理基于涡流效应。对于内层铜厚，则需通过切片金相分析进行验证。

3. 验收标准选择： 外观检验通常默认为IPC-A-600H二级标准，客户可指定三级标准。功能层面，孔铜厚度常见默认值为18μm以上（行业同行常见15-18μm），高可靠性产品可选用20μm、25μm、30μm、35μm等多个等级。

4. 出货报告的完整性： 高品质PCB供应商应提供完整的出货报告，包括铜厚检测数据。对于高可靠性产品，还可要求提供测试报告、阻抗报告及配套阻抗条。

总结

PCB外层与内层铜厚的设计，本质上是在电气性能、可靠性和制造成本之间寻找最优解。外层铜厚决定载流与散热能力，内层铜厚影响电源分配与信号完整性，两者通过孔铜厚度和电镀工艺形成紧密关联。

对于汽车电子、工业控制、电力电源、储能新能源和具身机器人等高可靠性领域，建议在设计阶段就与PCB制造商充分沟通铜厚选型，明确基材铜厚、成品铜厚、孔铜厚度及相应的验收标准。负片电镀减法工艺配合严格的过程管控，能够在铜厚均匀性、公差控制和厚铜加工方面提供成熟保障，为上述领域提供从样品到批量的一站式高可靠性PCB定制服务。
