在PCB设计领域，“正片”和“负片”是工程师几乎每天都会接触的概念——无论是设计汽车电子控制板卡、工业控制模块，还是电源管理系统、储能设备，层叠结构中的正片层与负片层设置都直接关系到产品的信号完整性、电流承载能力和长期可靠性。

很多工程师在EDA工具中设置层属性时往往凭经验或习惯，采购人员在选择PCB供应商时也很少关注板厂采用何种工艺。但真正理解这两种工艺的本质差异，才能在选型和设计阶段做出更优决策，避免产品在后期出现可靠性隐患。

一、正片与负片：从“所见即所得”到“所见即非所得”

要理解正片和负片的区别，首先需要明白一个核心逻辑：设计文件中的图形与实际PCB铜箔的对应关系是相反的。

正片（Positive Film） ：设计文件中的走线、铺铜区域，在实际PCB上就是保留铜的区域。通俗地说就是“所见即所得”——你在软件里画了一条线，板子上就有一条铜线。顶层、底层的信号层通常采用正片设计。

负片（Negative Film） ：设计文件中的图形与实际铜箔正好相反。默认整层都是有铜的，你在软件里画线的地方，实际是要去掉铜的区域。内层的电源层和接地层常用负片设计。

从生产流程上看，正片和负片的最大差异在于：图形转移中的“显影”之后，是否需要进行“图形电镀”。

二、两种工艺的完整流程对比

正片工艺（图形电镀工艺）流程：

钻孔 → 沉铜 → 全板电镀（一次镀铜）→ 贴膜/涂布 → 曝光 → 显影 → 图形电镀（二次镀铜）→ 镀锡/镀铅 → 退膜 → 碱性蚀刻 → 退锡 → 后处理

正片工艺在显影后裸露出来的是线路铜部分，需要在线路铜上进行二次镀铜和电镀锡，再通过碱性蚀刻去除不需要的铜箔。镀锡层在蚀刻过程中起到保护线路的作用。

负片工艺（直接蚀刻工艺）流程：

钻孔 → 沉铜 → 全板电镀（一次镀铜）→ 贴膜/涂布 → 曝光 → 显影 → 酸性蚀刻 → 退膜 → 后处理

负片工艺没有二次镀铜和镀锡环节，显影后残留的抗蚀剂形成电路，直接以酸性蚀刻液进行蚀刻。

从工序数量来看，正片工艺比负片工艺多了“图形电镀”和“镀锡/退锡”环节，流程更长、成本更高。

三、截面形态的根本差异：正梯形 vs 倒梯形

两种工艺制作出来的线路截面形态完全不同：

负片工艺：线路截面为正梯形——“上小下大”，线路底部与基材的接触面更宽。这种形态带来的好处是线路与基材的结合力更好。

正片工艺：线路截面为倒梯形——“上大下小”，线路顶部宽、底部窄。当线路过细时，可能因线路底部与基材的结合力不足，导致镀铜层与基材剥离（即“飞线”问题）。

这个差异在高可靠性应用中尤为重要。 汽车电子、工业控制、电力电源等领域对线路附着力有严格要求，倒梯形截面在极端温度循环和振动环境下存在更高的剥离风险。

四、精度、成本与良率的博弈

正片工艺的优势：

• 线路精度高，受线路铜厚影响较小，主要受干膜、药水、设备等因素影响
• 适合细线路、高密度设计，如IC载板、手机主板、HDI板
• 蚀刻均匀性高，适合高频高速板的精密阻抗控制
• 显影后可直接检查线路图形，提前发现断线等缺陷

正片工艺的局限：

• 流程复杂、成本高
• 存在电镀夹膜隐患——线路设计不合理时（如大面积的空旷独立线路），图形电镀时可能产生夹膜问题，导致蚀刻时短路

负片工艺的优势：

• 流程短、工序少，成本相对较低
• 线路截面为正梯形，与基材结合力更好

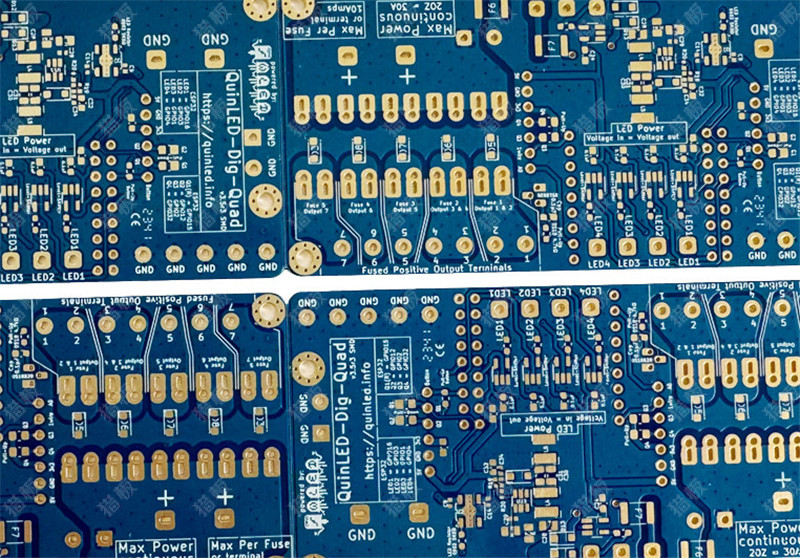

• 适合厚铜板、大电流板（如电源模块、汽车PCB）

负片工艺的局限：

• 线路精度受铜厚影响较大，当铜厚在0.5OZ（18μm）时，业内蚀刻线宽的下限通常为23mil（5075μm），而正片工艺受线路铜厚影响较小
• 对设备和药水要求较高

五、猎板的工艺选择：为什么高可靠性产品首选负片工艺？

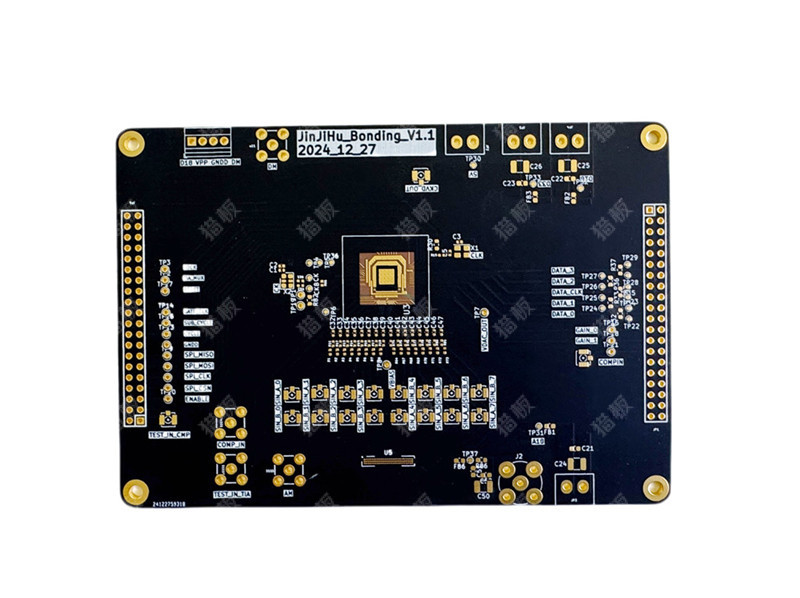

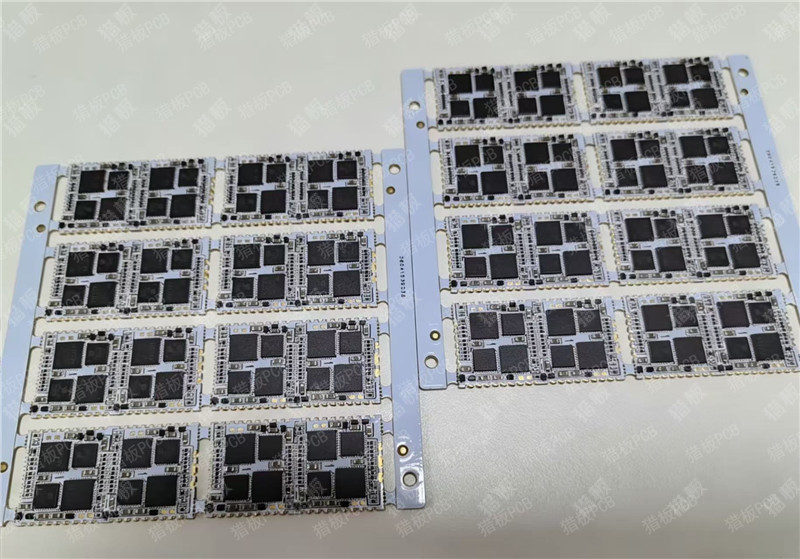

猎板在PCB制造中采用的是负片电镀减法生产工艺——先针对整板面加厚铜，再针对无需保留的基材位进行酸性蚀刻。相比传统工厂选择的正片加法生产工艺，负片减法工艺的优势体现在多个维度：

1. 镀铜密度与均匀性更优

猎板的负片工艺结合台湾竞铭全自动垂直电镀线，镀铜均匀性≥97%，深孔能力13:1。通过一次板面电镀加厚负片工艺，规避了传统图形电镀工艺的高低点位差，让孔铜与板面镀铜更加均匀，有效促进镀铜结构密度及镀铜延展性品质。猎板采用微晶磷铜球，不同于传统工厂用回收铜角或铜块，其完成的镀铜密度、延展性、有机杂质均更优。

2. 线路工整度和蚀刻精准度更高

猎板的DES超厚铜真空精密蚀刻连线采用喷淋式加真空蚀刻工艺，真空处理可吸附板面残留的已反应药水，让喷淋新液与铜面持续有效接触交换，优先避免了药水反应时的“沙滩效应”，有效保障精度及厚铜线路的品质，解决传统喷淋蚀刻药水交换不彻底导致的线路毛边、锯齿问题。

3. 线路截面为正梯形，附着力更强

负片工艺制作出的线路截面为正梯形——“上小下大”，线路与基材的结合力更好。对于汽车电子、工业控制、电力电源/储能等领域长期在振动、温循环境下工作的产品，这一点至关重要。

4. 孔铜与表面铜厚品质更有保障

猎板孔铜默认18μm（IPC二级标准），可提供18μm、20μm、25μm、30μm、35μm多个等级选择。针对汽车、工控等对导通稳定性更高的领域，推荐使用≥20μm孔铜，在设备通电中稳定性和电流消耗均表现更佳。

5. 成本虽高，但品质更可靠

负片工艺因全板电镀铜厚较高，成本高于正片工艺。但猎板定位“高可靠”制造——在品质与成本之间，优先保障的是产品的长期可靠性。这正是猎板在汽车电子、工业控制、电力电源/储能、新能源、具身机器人等领域的客户所看重的核心价值。

六、工程师与采购的选型建议

设计层面：

• 信号层（顶层、底层）通常采用正片设计，内层电源层和接地层可采用负片设计
• 对于线宽要求不高（≥3mil）、线路铜厚较厚（铜厚≥3OZ为厚铜板）的PCB，负片工艺是成本更优的选择
• 对于线宽要求较高（＜3mil）、高密度设计，正片工艺在线路精度上更有优势

采购层面：

• 关注板厂采用何种工艺——负片工艺流程更短但品质管控难度更高，需要板厂具备相应的设备能力和品控体系
• 汽车电子、工业控制、电力电源/储能等高可靠性领域，建议优先选择具备负片工艺能力且设备先进的供应商
• 关注板厂的孔铜厚度标准——猎板默认18μm以上（同行普遍15-18μm），并可提供更高等级选择

猎板的处理建议：

猎板专注于高多层、高精密、高难度、高可靠的电路板特殊定制服务。对于汽车电子、工业控制、电力/电源/储能/新能源、具身机器人等领域的客户，猎板建议：

1. 高可靠性产品优先选择负片工艺，确保线路附着力与长期可靠性
2. 多层板领域推荐孔铜≥20μm，在设备通电中稳定性和电流消耗均表现更佳
3. 厚铜、高压、高导电性产品，建议选择25μm及以上孔铜等级
4. 如需更细线路（如2mil/2mil），猎板具备相应制程能力并可进行工艺评审

总结

正片和负片是PCB制造中两种核心工艺路径，各有其适用场景。正片工艺精度更高、适合细线路高密度设计，但流程复杂、成本高、线路截面为倒梯形存在附着力风险。负片工艺流程短、成本相对低、线路截面为正梯形附着力更强，但对设备和药水要求高、精度受铜厚影响较大。

对于汽车电子、工业控制、电力电源/储能、新能源、具身机器人等对长期可靠性有严苛要求的领域，负片工艺在线路附着力、铜厚均匀性、孔铜品质等方面的优势更为突出。猎板通过负片电镀减法工艺结合先进设备（竞铭全自动垂直电镀线、DES超厚铜真空精密蚀刻连线等），实现了镀铜均匀性≥97%、孔铜厚度可定制至35μm的制程能力，为高可靠性产品提供坚实的工艺保障。

工程师在设计阶段、采购在选择供应商时，理解正负片工艺的本质差异，才能从源头把控产品质量，避免因工艺选择不当带来的可靠性隐患。
