在PCB设计流程中,叠层结构与板厚计算往往是工程师最先面对、却也最容易忽略细节的环节。一块电路板能否稳定工作,很多时候取决于你根本看不见的东西——藏在板子内部的芯板(Core)和半固化片(PP),以及它们各自的厚度与公差。
对于汽车电子、工业控制、电力电源、储能新能源、具身机器人等领域的工程师来说,板厚计算的精准度直接关系到三个层面:元器件装配——板厚偏差过大可能导致元件无法贴合或插装困难;信号完整性——介质层厚度变化会改变阻抗值,影响高速信号传输质量;产品可靠性——在-40℃到125℃的严苛温变环境下,厚度不均可能导致分层、翘曲等失效模式。
本文将从材料参数、计算公式、实战案例到公差控制,系统讲解多层板压合后理论厚度的计算方法,并结合猎板PCB的实际制程能力与出货标准,帮助工程师在设计阶段就把厚度算准、算稳。

多层板的厚度由三种材料叠加构成:芯板(Core)、半固化片(Prepreg,简称PP)和外层铜箔。
芯板是已经完成内层线路制作的硬质双面覆铜基板,相当于多层板的“骨架”。芯板的厚度是制造商提供的固定值,常见规格有0.05mm、0.10mm、0.15mm、0.20mm、0.30mm、0.50mm、0.80mm、1.00mm、1.20mm、1.60mm等。
这里有一个工程师最容易踩的坑:芯板的标称厚度是否包含铜箔?
以生益S1000-2M(TG170)或建滔KB6167F(TG170)等常见板材为例,不同供应商对芯板厚度的标注方式可能不同,设计时务必核对规格书。
半固化片是芯板之间的“粘结剂+绝缘层”,由玻璃纤维布浸渍半固化树脂制成。它在压合前是柔软的片状,经过高温高压后熔融流动并固化,把各层芯板粘合在一起。
常用PP型号及压合后厚度如下:
| PP型号 | 玻璃布厚度 | 压合后单张厚度 | 树脂含量 | 适用场景 |
|---|---|---|---|---|
| 1080 | ~0.053mm | 0.07-0.09mm | 45-55% | 薄层绝缘、细线路填充、HDI板 |
| 2116 | ~0.094mm | 0.11-0.13mm | 40-50% | 4-8层板主流选择 |
| 7628 | ~0.173mm | 0.19-0.22mm | 35-45% | 厚绝缘层、≥10层高多层板 |
PP厚度的两个关键认知:
第一,压合前后的厚度完全不同。PP在层压前需经历烘烤去湿处理,失重率约0.3%-0.8%。设计时参考的PP标称厚度(如1080型约0.06mm、2116型约0.11mm、7628型约0.19mm),压合后会有明显变化。因此,PP厚度必须看压合后的实测值,而不是供应商提供的干膜标称值。
第二,PP压合后厚度受内层残铜率影响显著。内层铜面积越大(残铜率越高),压合时树脂被挤出填充间隙的量越多,PP实际厚度越薄。
外层铜箔的厚度在压合后基本不变,需单独计入总厚度。常用规格:1oz≈35μm、0.5oz(半盎司)≈18μm、2oz≈70μm。猎板的外层铜厚支持0.5oz至15oz定制,内层铜厚常规最大3oz,可定制至8oz。

多层板压合后的理论总厚度可表示为:
总厚度 = 所有芯板厚度之和 + 所有PP压合后厚度之和 + 外层铜箔厚度之和
用公式表达:
T_total = ΣT_core_i + Σ[T_pp_j × (1 - S_j)] + T_cu_top + T_cu_bottom
其中:
PP压合后厚度并非简单地将原始厚度乘以收缩率,还需考虑内层线路铜箔占用的空间:
PP压合后厚度 = 100%残铜压合厚度 - 内层铜厚 × (1 - 残铜率)
其中,“100%残铜压合厚度”指假设该层完全没有内层线路(铜箔覆盖率为100%)时PP压合后的理论厚度,由PP厂商提供。对于常规7628 RC50%的PP,100%残铜压合厚度约为4.5mil(约0.114mm)。
残铜率是指内层线路铜箔面积占该层总面积的比例。残铜率越高,PP中的树脂被挤出填充铜箔间隙的量越多,压合后厚度越薄。
对于n层板,芯板数量 = n/2 - 1(当n≥4时),半固化片数量 = 芯板数 + 1。例如:
但存在特殊情况——假8层。当6层板内层单端阻抗设计时,约80%的情况需要做假8层工艺,即在叠层结构中增加1张没有线路层的芯板。

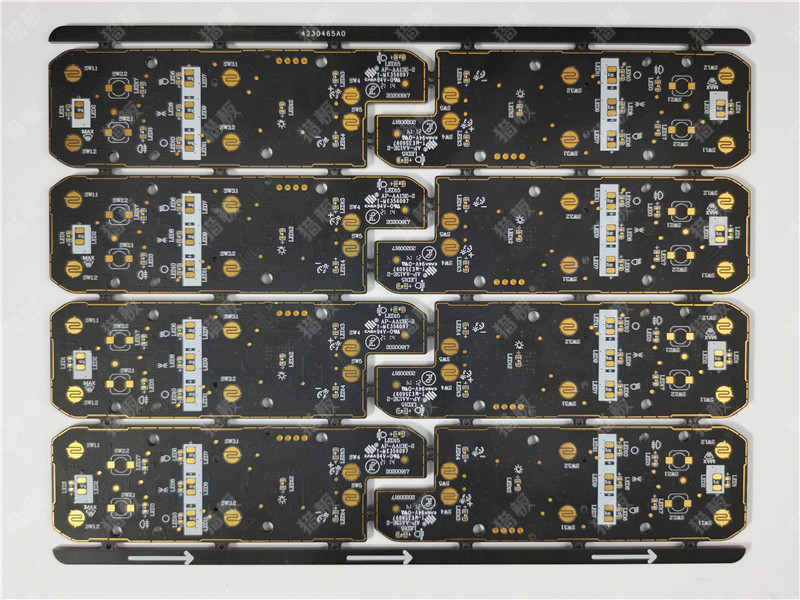

设计一块4层板,层叠结构为:顶层铜箔 + PP + 芯板 + PP + 底层铜箔。材料参数如下:
第一步:计算上层PP实际压合厚度
上层残铜率80%,内层铜厚1.38mil:
PP厚度 = 4.5 - 1.38 × (1 - 0.8) = 4.5 - 0.276 = 4.224mil
第二步:计算下层PP实际压合厚度
下层残铜率70%,内层铜厚1.38mil:
PP厚度 = 4.5 - 1.38 × (1 - 0.7) = 4.5 - 0.414 = 4.086mil
第三步:计算总厚度
总厚度 = 外层上铜(0.7) + 上PP(4.224) + 芯板(39.4) + 下PP(4.086) + 外层下铜(0.7) = 49.11mil
换算:49.11mil × 0.0254 = 1.25mm
注意:如果芯板标称厚度不含铜箔,则需要额外加上两层内层铜箔厚度(1.38mil × 2),总厚度将变为51.87mil≈1.32mm。芯板含铜与否,是计算中最大的变量。
理论计算只是起点,实际生产中各类公差会叠加影响最终板厚。对于汽车电子、工业控制、电力电源等领域的工程师来说,理解公差体系比掌握计算公式更重要。
根据IPC-4101《刚性及多层印制板用基材规范》,覆铜板的厚度偏差分为不同等级:
猎板针对汽车电子、工业控制、电力电源、储能新能源、具身机器人等领域的PCB定制,在芯板公差控制上执行更严格的标准,可指定IPC-A-600J三级验收标准。
单张PP(1080/2116/7628)常规公差为±0.025mm(±1mil);阻抗控制板公差更严,在±0.015mm至±0.02mm之间。多张PP叠加时,常规公差为±10%(按设计总厚度计算)。
猎板通过高精度压合设备与在线厚度监测系统,对每一批次PP的树脂含量和流动特性进行管控。
根据行业通用规定,当设计文件未指定特定厚度公差时,默认允差为标称厚度的±10%。细化如下:
猎板的常规标准:板厚≥0.8mm时成品板厚公差为±10%,板厚<0.8mm时为±0.10mm。对于0.2mm至0.8mm的超薄板,控制精度可稳定在±0.10mm以内。HDI等高密度互连板领域,厚度公差可严格控制在±0.075mm以内,部分高要求订单甚至可控制在±8%以内。
公差累积效应:层数越多,累积误差越大。部分厂商对8层以上板可能放宽至±15%。因此,高多层板的厚度控制对工厂的压合设备精度和过程管控能力提出了极高要求。
板厚公差的精准控制,需要从设备精度、检测手段到品质管理形成完整闭环。猎板珠海两大自营生产基地配备520余台先进制造设备。压合线专为多层PCB层压设计,保障高多层板层间的结合力和平整度。数控钻机采用全线性马达与花岗岩底座,自钻孔精度可达±0.018mm。
猎板配备显微切片金相显微镜,可对PCB切片进行高倍显微观测,清晰呈现各层厚度与均匀性。X-RAY检测机对高多层板内层、压合、钻孔重合度进行透视成像检查,规避高多层板压合后无法有效监控内层品质的管控盲区。
第一,设计阶段明确芯板含铜信息。 在向板厂提供叠层结构时,务必标注芯板厚度是否包含铜箔,避免计算偏差。
第二,提前沟通公差要求。 常规板厚公差为±10%,如果项目对厚度有严格要求(如薄型设备、紧密装配),应提前与板厂确认可实现的公差等级。猎板支持定制更严格的公差,并可选用IPC三级验收标准。
第三,关注对称叠层设计。 不对称的叠层结构在压合过程中会因热膨胀系数差异产生不均匀应力,导致翘曲超标。IPC标准规定翘曲度不超过对角线的0.75%为合格(三级标准可要求≤0.5%)。猎板在设计环节即强调对称原则——要求介质层厚度超过内层铜箔的两倍。典型6层板推荐叠层顺序为“信号层-地层-电源层-电源层-地层-信号层”。

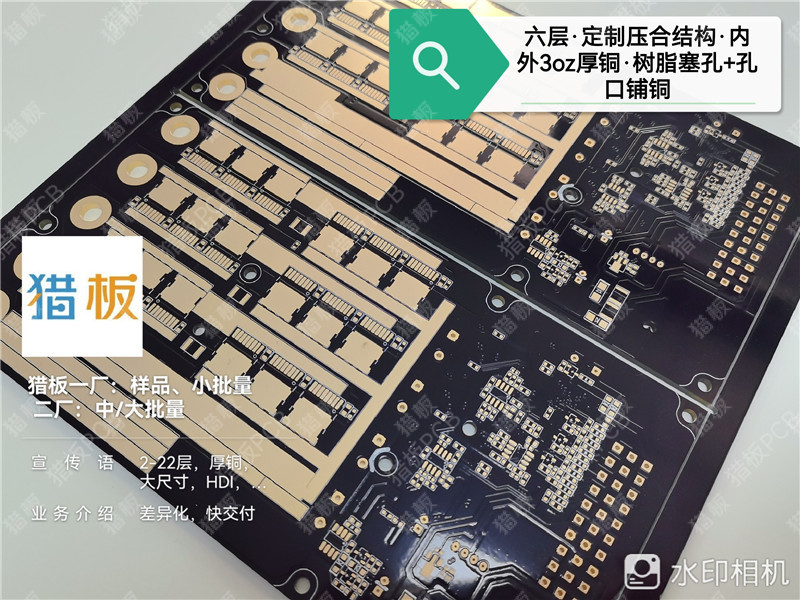

第四,厚铜板需特别关注填胶量。 内层线路铜厚越大,树脂填充间隙越多,PP压合后厚度越薄。厚铜板(≥2oz)需要增加半固化片数量,或改用高树脂含量型号(如1080)。猎板支持最大15oz厚铜定制,针对厚铜板会在压合结构设计时进行专门的填胶量评估。
多层板压合厚度的理论计算,本质上是在“材料参数、制造工艺、公差控制”三者之间寻找平衡点。计算公式是基础,但对材料特性的理解、对公差体系的把握、以及与板厂的有效沟通,才是确保“算得准、做得稳”的关键。
对于汽车电子、工业控制、电力电源、储能新能源、具身机器人等领域的工程师而言,板厚控制不仅关乎装配,更关乎产品在严苛环境下的长期可靠性。建议在设计阶段就与具备高多层板制程能力的板厂充分沟通叠层方案,将厚度计算从“纸上谈兵”转化为“精准落地”。
