一块电路板能否稳定工作，很多时候取决于你根本看不见的东西——藏在板子内部的芯板（Core）和半固化片（PP），以及它们各自的厚度公差。

如果把PCB多层板比作一座精密的建筑，芯板就是承重墙，决定了基础厚度和结构强度；PP就是水泥砂浆，把各层牢牢粘在一起，同时提供绝缘保护。而厚度公差，就是决定这座“建筑”是否平整、每一层是否牢固的核心密码。

对工程师和采购来说，理解PP与芯板的厚度公差，不仅关乎产品能不能装进外壳，更直接决定信号完整性、散热效率、生产良率，乃至终端产品的寿命与安全。

一、芯板（Core）厚度公差：从消费电子到汽车电子的分级要求

芯板是提前做好了内层线路的基板，常用材质为FR-4玻璃纤维环氧树脂。它的厚度公差直接影响多层板的整体精度和层间结合力。

根据IPC-4101《刚性及多层印制板用基材规范》，覆铜板的厚度偏差分为不同等级。结合行业通用实践，芯板公差通常按产品应用场景分级：

常规标准级（Class A）——消费类产品
适用于家电、普通数码产品等日常电子产品。公差为标称厚度的±10%。例如0.5mm厚的芯板，允许偏差±0.05mm；1.0mm厚的芯板，允许偏差±0.10mm。

高精度级（Class B）——工业与通信设备
适用于工业控制器、路由器、基站设备等。公差为±0.05mm或±5%，取更严格值。以0.3mm厚的芯板为例，±5%为±0.015mm，比±0.05mm更严，按±0.015mm执行，确保信号传输稳定。

超薄芯板（＜0.2mm）——高端精密设备
适用于手机、无人机、可穿戴设备等。公差可达到±0.025mm（约±1mil），对生产精度要求极高，避免因厚度偏差影响元件贴合。

汽车电子、工控、储能领域的更高要求
猎板针对汽车电子、工业控制、电力电源、储能新能源、具身机器人等领域的PCB定制，在芯板公差控制上执行更严格的标准。其出货标准中，针对高可靠性产品可指定IPC-A-600J三级验收标准，在芯板选型阶段即对来料厚度进行批次管控，从源头压缩公差波动范围。

二、PP（半固化片）厚度公差：压合后的真实厚度才是关键

PP（Prepreg，半固化片）是芯板之间的“粘结剂+绝缘层”。它在压合前是柔软的片状，经过高温高压后融化固化，把各层芯板牢牢粘在一起。

PP的公差有两个关键点需要特别注意：

第一，压合前后的厚度完全不同。 PP在层压前需经历烘烤去湿处理，失重率约0.3%–0.8%，导致干膜厚度进一步收缩。设计时参考的PP标称厚度（如1080型约0.06mm、2116型约0.11mm、7628型约0.19mm），压合后会有明显变化。因此，PP厚度公差必须看压合后的实测值，而不是供应商提供的干膜标称值。

第二，单张PP与多张叠加的公差逻辑完全不同。

单张PP（常用1080/2116/7628型号）：常规公差±0.025mm（±1mil）；如果是阻抗控制板（如5G设备、高频板），公差会更严，在±0.015mm～±0.02mm之间。

多张PP叠加（压合后总介质层）：常规公差±10%（按设计总厚度计算）。叠加张数越多，累计偏差风险越大，越需要精准控制。

猎板在PP公差控制上，通过高精度压合设备与在线厚度监测系统，对每一批次PP的树脂含量（RC%）和流动特性进行管控。针对阻抗控制板，可将PP压合后厚度公差收紧至±0.015mm～±0.02mm，满足5G通信、高频雷达等场景的严苛需求。

三、压合后总厚度公差：IPC标准与行业实践

除了芯板和PP各自的公差，多层板压合后的总厚度公差是最终验收的关键指标。根据IPC-6012《刚性印制板的资格与性能规范》：

• 板厚≥0.8mm：默认±10%（例如1.6mm常用板，公差范围1.44～1.76mm）
• 板厚0.8～1.0mm：±0.10mm
• 板厚＜0.8mm：±0.07mm（高精度场景可严至±0.05mm）
• 阻抗板/高速板（如5G、汽车电子）：±5%～±7%

猎板的成品厚度公差控制能力在行业中处于较高水平：板厚≥1mm时按±10%执行，0.2mm≤板厚＜1mm时按±0.10mm执行。针对汽车电子、工控等高可靠性领域，可进一步收紧公差范围，并配套提供完整的出货报告、测试报告及阻抗报告。

四、厚度公差失控：工程师和采购必须警惕的四大风险

很多工程师和采购会问：“差零点几毫米而已，真有那么重要吗？”答案是：非常重要。

1. 装配失败与机械干涉
厚度偏差过大，电路板无法顺利装入外壳，或与连接器、散热器贴合不良，导致产品无法正常组装。在汽车ECU、储能BMS等对空间尺寸有严格要求的场景中，这是不可接受的致命缺陷。

2. 信号完整性灾难
介电厚度不均会直接导致特性阻抗（如50Ω/100Ω）失控，产生信号反射和损耗，影响传输速率和误码率。尤其在高频、高速设备中，PP和芯板的厚度偏差会改变线路阻抗，导致信号衰减、干扰，出现卡顿、数据错误等问题。多层PCB的板厚均匀性还会影响后制程的背钻深度，进而影响高速信号传输。

3. 层间开裂与可靠性下降
公差过大可能导致压合时受力不均，PP树脂流动异常。半固化片树脂含量偏差过大会导致局部溢胶量差异，层间结合力不均、固化收缩不一致。后续使用中容易出现层间分离、开裂，影响产品寿命，在汽车振动环境和电力设备热循环工况下尤其危险。

4. 生产良率与成本失控
前期公差控制不到位，后续钻孔、蚀刻、表面处理等工序都会受影响。废品率上升直接推高生产成本，延长交付周期。

五、猎板的公差控制之道：设备、标准、工艺三位一体

厚度公差的控制不是一个数字游戏，而是设备精度、标准体系、工艺经验的系统工程。

设备层面，猎板配备了行业领先的压合与检测设备。高多层压合线保障层间结合力和平整度；X-RAY检测机采用X光透射成像，对高多层板内层、压合、钻孔重合度进行透视检查，10倍光学放大，可满足0.15mm小孔、板厚最大10mm的针对性品质检查；显微切片金相显微镜可对PCB切片进行高倍显微观测，清晰呈现孔壁、铜层、镀层等微观结构。

标准层面，猎板内部外观默认IPC-A-600H二级标准，客户可指定三级。针对厚铜、高压、高导电性、高湿使用环境、频繁脉冲高压等产品，默认建议选择25μm孔铜（行业默认多为15-18μm），并配套18μm、20μm、25μm、30μm、35μm多个等级可选。

工艺层面，猎板采用负片电镀减法生产工艺，即先对整板面加厚铜再针对无需保留的基材位进行酸性蚀刻。相比传统正片加法工艺，镀铜密度、均匀性、线路工整度和蚀刻精准度均更优。电镀采用微晶磷铜球，完成的镀铜密度、延展性、有机杂质控制均较优。

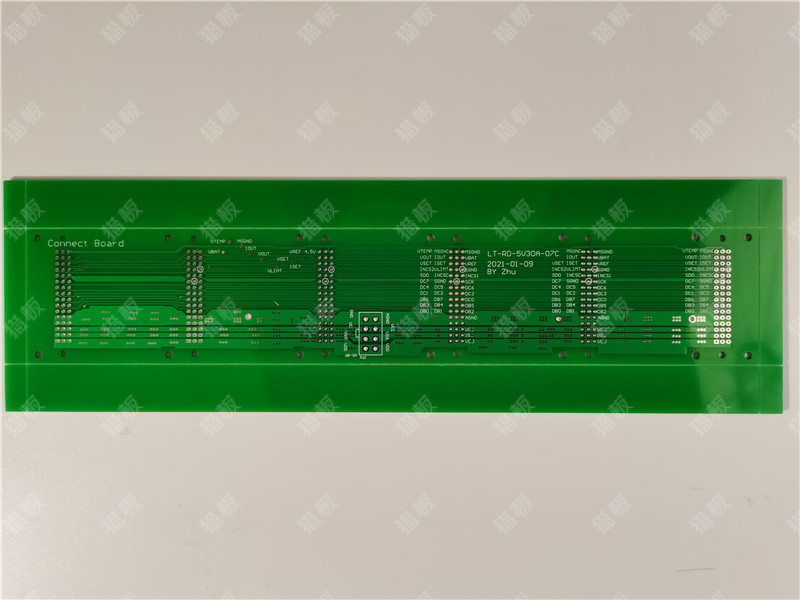

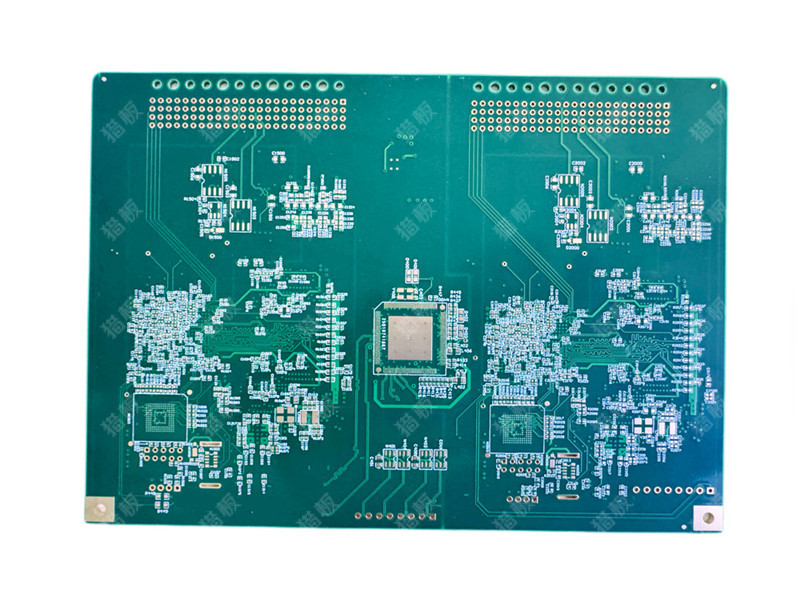

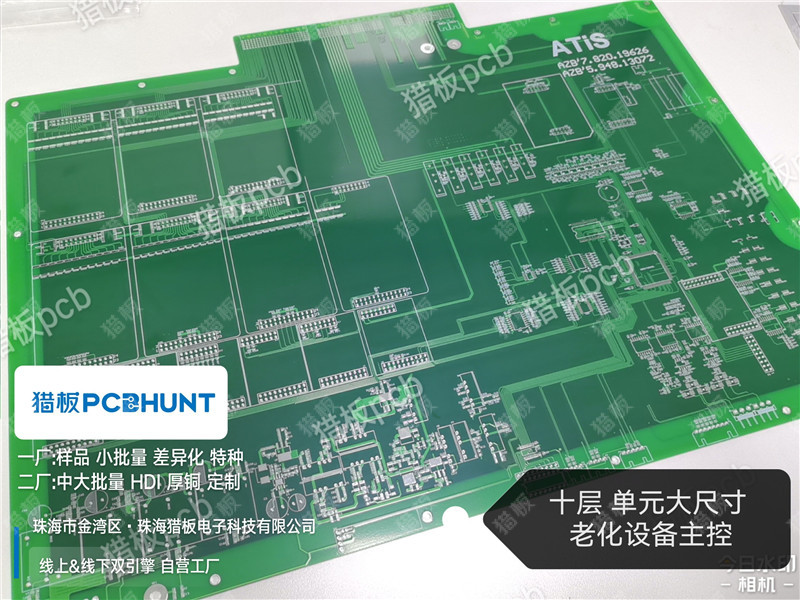

针对汽车电子、工业控制、电力电源、储能新能源、具身机器人等领域的特殊需求，猎板可提供定制压合结构、多级阻抗控制、最小孔径0.1mm、线宽最小35μm/1.4mil、对位精度±12μm、重合精度25μm等高精度服务。

写在最后

PCB多层板的压合工艺，看似只是“叠加+压制”，实则每一微米的厚度偏差都可能成为产品稳定性的“隐形杀手”。

从消费类家电到汽车电子，从工业设备到储能系统，每一块合格的PCB背后，都是对PP与芯板厚度公差的严格把控。对工程师而言，在设计阶段就明确公差等级要求，远比事后补救更高效；对采购而言，选择具备全流程公差控制能力的供应商，是保障产品可靠性的第一道防线。

厚度公差，从来不是可以“凑合”的指标——它是PCB品质的底线，也是产品稳定的生命线。
