当下PCB行业两极分化极度明显:低端硬板产能严重过剩、价格持续内卷,而AI服务器背板、高阶HDI、高速数通板等高阶产品供不应求。绝大多数工厂面临同一个致命问题——设备配齐、订单充足,良率却长期卡在低位难以突破。
高端PCB良率瓶颈从来不是单一设备问题。层压、钻孔、线路、表面处理四大核心制程的累积性工艺缺陷,四道工序环环相扣,微小偏差层层叠加,最终造成分层爆板、孔断开路、阻抗失效、终端SMT批量报废。
本文面向工程师与采购,深度拆解四大工序的量产死穴与失效机理,并给出猎板的系统性解决建议。文中全部数据均来源于一线量产真实场景与行业公开标准。

层压是多层PCB制造的核心工序,也是累积误差最大、隐性不良最多的环节。高阶产品需经历多次积层压合,板材形变、对位偏差、结构缺陷等问题被指数级放大。
1. 多次积层压合引发无序涨缩
高阶Anylayer、多阶HDI、高层背板需反复3-6次积层压合。高温高压环境下,芯板、半固化片、铜箔的热膨胀系数存在天然差异,每次压合都会产生不规则、各向异性的伸缩形变。行业内通用的固定涨缩补偿参数仅能适配常规板材标准形变,无法覆盖板面局部、横竖方向的差异化伸缩。形变累积后直接导致后续工序孔位偏移、层间对位错位,批量产生功能性不良。
2. 层间对位精度失控
普通多层板对位公差要求±50μm,高速背板、叠孔HDI产品对位精度需严控在±25μm以内。多次积层压合后微小对位误差持续叠加,超出设备补偿极限。同时,超薄芯板易吸潮变形、压合排版受力不均等问题会进一步加剧对位偏差。有数据显示,高层板近30%的电性不良根源均为层压对位失效。
3. 压合空洞、缺胶与分层爆板
半固化片流胶量极难精准把控:流胶过量会封堵微小盲孔、埋孔;流胶不足则导致层间结合处缺胶、产生微观空洞。厚板板面受热不均、排气不彻底,树脂固化过程中内部气泡无法完全排出,会形成层间空洞。在后续无铅回流焊、冷热冲击中,空洞位置极易开裂,引发分层、爆板批量不良。
4. 厚板翘曲变形超标
高层板堆叠结构复杂,若层压堆叠不对称、板材厚薄配比失衡、降温速率不一致,板面会产生残余应力,导致整板翘曲。板翘超标不仅直接不符合出货标准,更会造成后续SMT贴片无法贴合、元器件虚焊脱焊。IPC标准规定表面安装PCB的最大允许翘曲为0.75%。

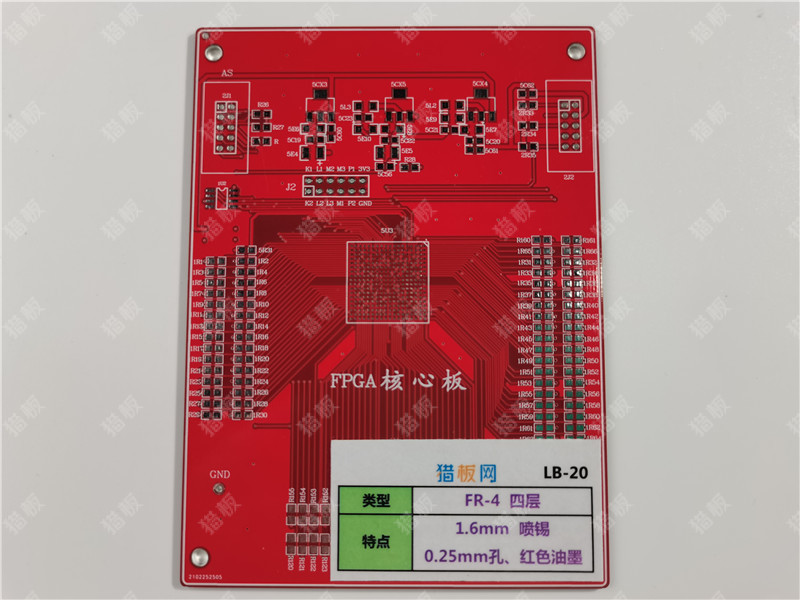

猎板支持1-26层通孔板及盲埋孔板的定制生产。针对涨缩与对位问题,猎板采用X-Ray检测机对高多层板内层、压合、钻孔重合度进行透视成像检查,具备10倍光学放大能力,可满足板厚最大10mm、层数最多30层的针对性品质检查。同时配备显微切片金相显微镜,对PCB切片进行高倍显微观测,清晰呈现孔壁、铜层、镀层等微观结构。
针对翘曲问题,猎板将翘曲度控制在**≤0.5%** 的标准(优于IPC二级的0.75%)。对于大尺寸板(最大1000×600mm),通过优化压合堆叠结构与降温曲线,确保大面积板面的平整度。

钻孔是PCB导通的基础工序。小孔径、高深径比、微盲孔成为主流设计后,传统钻孔工艺与设备精度已逼近物理极限。
1. 机械钻孔孔壁质量缺陷频发
厚板连续钻孔过程中,钻头高速摩擦快速磨损,未及时换刀会造成孔壁粗糙、孔口毛刺、内层铜箔翻边。钻孔产生的树脂钻污、粉尘极易附着在孔壁和内层焊盘表面。后续除胶工序管控难度极大:除胶不彻底会导致沉铜附着力不足,出现孔无铜、孔壁脱落;过度除胶又会腐蚀内层焊盘,产生凹蚀缺陷。
2. 激光盲孔制程精度不稳定
高阶HDI依赖激光钻孔加工微盲孔(75μm及以下),超低损耗高频板材硬度高、树脂致密,激光能量把控难度极大。量产中极易出现三大不良:激光能量过高灼伤底铜导致开路;能量不足造成孔底残胶残留、导通不良;叠孔结构下前序层压对位偏差叠加激光钻孔偏移,出现盲孔打偏。盲埋孔对位精度需控制在±25μm以内。
3. 高厚径比深孔电镀瓶颈
高层板通孔厚径比普遍达到10:1,部分产品突破15:1。电镀药水在深孔内部流动性差、渗透不足,形成孔口铜厚超标、孔中心铜层偏薄的两极偏差。即便采用脉冲电镀、垂直连续电镀工艺,仍无法彻底解决深孔空洞、铜层不均的量产难题。
猎板配备东台、大族等多品牌数控钻机。大族设备采用花岗岩底座、双龙门结构、XYZ轴直线电机驱动,自钻孔精度±0.018mm,重复定位精度±0.05mm,配备自动刀径/断刀检测,全面杜绝槽孔歪斜、漏钻孔、孔径不符等问题。验孔机以CIS光学读取、CAM档输入校准比对方式检查,可测孔径范围0.10mm以上,检测精度达±15μm,一次检查孔数可满足500000孔,最大纵横比完美实现10:1。
在除胶方面,猎板无论双面、多层板均默认除胶,在沉铜前完成。针对高频/高速板材,猎板采用等离子除胶渣工艺,有效解决高频板材树脂填料多、除胶困难的问题。
在孔铜电镀方面,猎板孔铜默认18μm(IPC二级标准) ,汽车、工控等对导通稳定性更高的领域可推荐使用≥20μm。猎板提供18μm、20μm、25μm、30μm、35μm多个等级可选。电镀采用微晶磷铜球,不同于传统工厂用回收铜角或铜块,镀铜密度、均匀性、有机杂质均更优。
线路工序直接决定PCB电气精度与信号性能。当前高速板线宽线距已降至2.5mil/2.5mil,传统减成法工艺逼近物理精度天花板。
1. 蚀刻侧蚀引发线路与阻抗失控
常规减成法蚀刻工艺存在天然侧蚀缺陷。蚀刻过程中线路铜层横向腐蚀,形成上窄下宽的梯形线路,直接导致线宽公差超标。对于高速差分线路,微小的线宽、铜厚偏差都会引发阻抗波动,超出±10%的行业允许范围。蚀刻参数失衡易出现过度蚀刻导致开路,或蚀刻不净产生残铜、微短路。
2. 图形转移对位偏差难以根治
LDI激光直接成像精度优于传统菲林曝光,但仍无法规避量产形变问题。层压、钻孔后的板材存在局部涨缩形变,薄板在设备传送过程中易轻微抖动、偏移,导致内外层图形对位错位。干膜贴合附着力不足、曝光能量波动、显影参数偏差,会批量产生线路毛边、缺口、针孔等不良。
3. 高频串扰与线路一致性缺陷
高密度布线设计下,线路间距持续缩小,平行走线长度增加,极易产生严重的信号串扰问题。铜面粗糙度不均、介质层厚度偏差、线路平整度不一致,都会加剧高频信号损耗与串扰干扰。成品信号完整性测试通过率低,高端数通板返工、报废率居高不下。
猎板在线路工序采用负片电镀减法生产工艺——先对整板面加厚铜,再对无需保留的基材位进行酸性蚀刻。其相对传统正片加法工艺的优势在于:镀铜密度、均匀性、线路工整度和蚀刻精准度均更好。
线路精度方面,猎板外层设计线宽/间距极限可达2mil/2mil(1/3oz铜厚) ,1oz铜厚下可达2.5mil/2.5mil。线路蚀刻公差可控制在±20%(可指定10%)。内层线路均进行AOI检测。
设备方面,猎板配备线路激光LDI曝光机,采用专利技术的数字步进扫描光刻技术,线宽解析度最高可达40μm(1.6mil),对位精准度偏差±10μm。DES超厚铜真空精密蚀刻连线将显影、精密真空蚀刻、退膜清洁整合为水平连线式设计,采用喷淋式+真空蚀刻工艺,优先避免了药水反应时的沙滩效应,有效保障厚铜线路品质。
针对阻抗控制,猎板阻抗公差可控制在**±10%** 。阻抗控制经过理论值计算后拼阻抗条并用阻抗测试仪进行测试,测量精度误差为±1%,最小精确值0.01ohm。

量产现场存在典型悖论:出厂电测全通,客户SMT批量失效。根本原因集中在表面处理工序——隐蔽性缺陷无法通过通电检测筛查,最终在终端焊接、高低温循环后集中爆发。
1. 阻焊制程批量不良频发
阻焊油墨印刷、固化环节痛点贯穿量产全程:薄板定位偏移导致阻焊错位、焊盘被油墨覆盖造成焊接不良。0.1mm超窄阻焊桥在高温固化后易收缩开裂、露铜。油墨搅拌不均、印刷进气会产生微小气泡,高温烘烤后气泡爆裂形成板面针孔。丝印文字油墨耐高温性差,经过多次高温制程后极易发黄、变色、模糊。
2. 化学镍金黑垫顽疾无法根除
ENIG化金工艺中,镍层磷含量波动、浸金药水腐蚀过度、缸体杂质累积、药水老化管控不到位,都会导致镍层钝化发黑。黑垫区域焊点界面脆性极大,终端SMT焊接后极易出现虚焊、脱焊、焊点断裂。黑盘问题往往不在焊接时暴露,而是在产品使用数月甚至数年后才失效。
3. 各类表面处理工艺固有缺陷
喷锡板锡层厚薄不均、平整度差,无铅锡层易滋生锡须引发相邻线路微短路。OSP板有机保焊膜厚度不均、抗氧化时效短,存放极易氧化变色导致上锡失败。沉银、沉锡工艺易出现镀层疏松、表面氧化、离子残留,湿热环境下电化学迁移风险极高。
4. 板面离子污染与长期可靠性隐患
表面处理后清洗不到位,板面残留助焊剂、药水离子、盐分等杂质。微量离子污染在高温、高湿、通电工作环境下,会引发电化学迁移、漏电、绝缘阻抗下降。
阻焊方面,猎板采用感光油墨(区别于低端市场常用的烤油和UV油)。阻焊厚度一般≥10μm。针对厚铜板,猎板会自主加厚阻焊以充分保障介电性能。阻焊桥方面,绿油最小4mil,黑/白/粉色5mil。
表面处理工艺方面,猎板提供有铅喷锡、无铅喷锡、沉金、OSP、电金、镍钯金等多种选择。有铅喷锡锡含量63%、铅含量37%,喷锡厚度2-40μm。沉金NI厚度120-200μ",Au厚度1-3μ"。镍钯金工艺应用于金线绑定板,钯层阻挡了镍元素向金层扩散,使金层保持洁净状态。
针对锡须问题,猎板在沉锡工艺中通过板子进锡槽前预浸(内含微量银沉积),防止后续存放过程中锡长出来。
品质标准方面,猎板内部外观默认为IPC-A-600H二级标准,客户可指定三级。针对汽车、工控等高可靠性产品,猎板建议选择25μm孔铜(高于行业默认的15-18μm)。同时,猎板已通过ISO9001、IATF16949质量管理体系认证以及ROHS、REACH、UL等产品认证。
纵观PCB四大核心制程,高端板良率瓶颈从来不是单点问题,而是层压形变累积、钻孔微孔可靠性、线路精度失控、表处隐性缺陷四大死穴的综合体现。

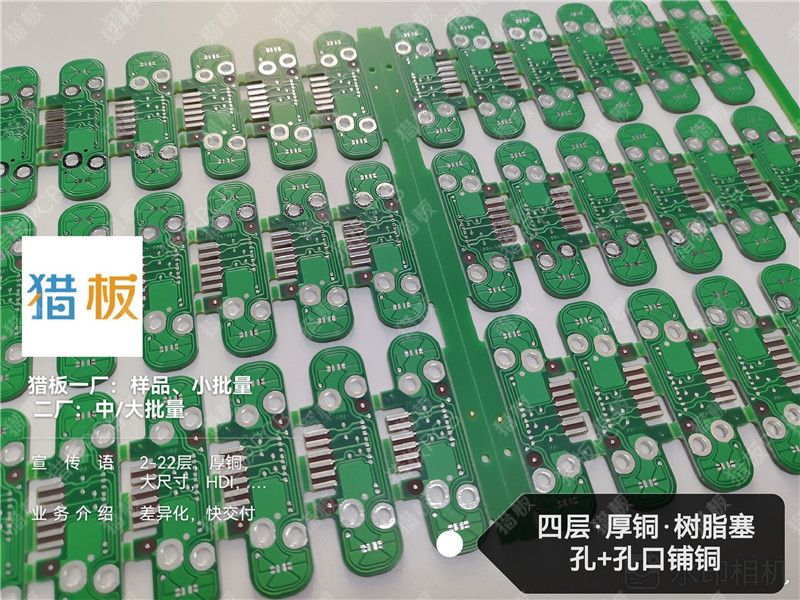

低端拼价格、高端拼工艺。当下AI算力板、高速背板、汽车电子、工业控制的市场竞争,早已是制程稳定性的比拼。猎板聚焦汽车、工业控制、电力、电源/储能/新能源、具身机器人等领域,通过负片电镀减法工艺、真空树脂塞孔、四线低阻测试、LDI激光直接成像等先进工艺组合,配合全流程形变补偿与参数固化管控体系,致力于实现高端PCB的高质、稳定、规模化量产。
想要彻底突破良率天花板、降低报废成本、稳定切入高端供应链,必须在设计阶段就让制造参与进来,从源头建立设计-制造协同机制。高层板良率低,往往并非单一制程失控,而是设计合理性与制造能力匹配度的综合体现。
