打开一块PCB的Gerber文件，密密麻麻的钻孔图层往往让新手工程师感到困惑：通孔、盲孔、埋孔、PTH、NPTH……这些孔到底有什么区别？设计时该怎么选？制造时又该注意什么？

这绝非小事。在汽车电子、工业控制、电力电源、储能新能源和具身机器人等高可靠性应用领域，一个孔的选择失误，可能导致整块板在高温、大电流或剧烈振动环境下提前失效。

本文将从工程师与采购的双重视角，系统梳理PCB各类孔型的定义、工艺差异与选型逻辑，并结合猎板PCB的实际制程能力与出货标准，给出可落地的处理建议。

一、三类过孔：通孔、盲孔、埋孔

PCB中的过孔（Via）是用来连接不同电路层的导电通道。根据贯穿范围和可见性，过孔可分为通孔、盲孔和埋孔三类。

通孔（Through Via）

通孔从PCB的顶面贯穿到底面，无论板有多少层，通孔都能连通最上层和最下层，也可同时连通中间某些层。从外观上，在PCB的顶面和底面都能看到通孔的开口。

通孔制作成本相对较低，工艺成熟。适用于需要机械支撑和电气连接的插件元件（电阻、电容、电感等），也广泛应用于普通消费电子和工业控制板中。

但通孔的代价是占用较多的PCB面积，在BGA区域或高密度布线中容易造成布线通道不足。此外，通孔本身的寄生电感和电容在高频电路中可能影响信号完整性。

盲孔（Blind Via）

盲孔仅从PCB的一个表面（顶面或底面）向内部延伸，终止于某一中间层，不穿透到另一面。它“盲”就盲在——只有打孔的那一面能看到开口。

盲孔主要用于连接表面层与内部层，在结构紧凑、空间要求高的产品中应用广泛——智能手机、智能手表、BGA封装器件等。盲孔能够增加电路布局密度，减少表面走线压力，但制作成本和难度较高，需要精确控制钻孔深度。

埋孔（Buried Via）

埋孔完全位于PCB内部，既不延伸到顶面也不延伸到底面，从外部无法直接观察到。它用于连接PCB内部的两层或多层，与表面层无关。

埋孔多用于层数较多、布线密集的复杂电路板，如高性能计算、工业控制、航空航天等领域。埋孔能够提高空间利用率和信号传输质量，不占用表面空间。但由于需要在压合前对内部芯板单独钻孔和电镀，制作过程复杂，成本也是三类过孔中最高的。

工艺提醒：盲孔和埋孔仅适用于四层及以上的多层板。盲孔和埋孔在压合前就需要完成钻孔和电镀，而不是像通孔那样在整板压合后一次钻成。设计时务必与PCB工厂确认叠层结构和钻孔顺序。

猎板支持1至26层通孔板及盲埋孔板的定制生产。在HDI领域，猎板支持一阶（如1+N+1）和二阶（如1+1+N+1+1）结构，机械盲孔最小直径≥0.15mm，激光盲孔最小直径≥0.075mm。

二、PTH与NPTH：镀与不镀的本质区别

通孔按孔壁是否金属化，又分为PTH（Plated Through Hole，镀通孔）和NPTH（Non-Plated Through Hole，非镀通孔）。

PTH——镀通孔

PTH的孔壁通过沉铜和电镀工艺覆盖了一层铜，具备导电功能。它是PCB层间电气连接的核心通道——无论是通孔、盲孔还是埋孔，只要孔壁镀铜实现电气连接，都属于PTH的范畴。

PTH的工艺相对复杂。钻孔后需要经过除胶渣、沉铜、电镀等多道工序，确保孔壁铜层连续、均匀、致密。

NPTH——非镀通孔

NPTH的孔壁没有铜镀层，不具备导电功能。它通常用作定位孔、安装螺丝孔、连接器固定孔等机械用途。

判断PTH与NPTH最简单的方法：看孔壁有没有亮亮的电镀痕迹——有电镀痕迹的是PTH，没有的是NPTH。

孔径公差的差异

由于PTH经历电镀工序，孔径会因镀层厚度产生微小变化；而NPTH没有电镀工序，孔径控制更为直接。

猎板的出货标准中：

采购与工程提示：NPTH的孔径公差通常比PTH更紧。设计文件中务必明确标注哪些孔是NPTH，以免工厂误镀铜导致装配问题。猎板在工艺边默认添加4个2.0mm的NPTH定位孔和4个1.0mm的MARK光学点。

三、孔铜厚度：决定可靠性的隐形指标

无论哪种孔型，孔铜厚度都是决定PCB长期可靠性的核心指标。

行业标准与现实差距

IPC-6012标准中，Class 2级产品要求孔铜平均厚度≥20μm，最薄点≥18μm；Class 3级高可靠性产品要求≥25μm，最薄点≥20μm。

但行业中存在一个“潜规则”：很多工厂宣称的18μm指的是平均值，单点最小值往往只有16μm左右。这恰恰是很多隐性失效的根源——孔铜薄的地方在回流焊热冲击下极易开裂。

猎板的分级标准

猎板针对不同可靠性等级，建立了明确的分级标准：

对于更高要求的场景，猎板支持20μm、25μm、30μm、35μm等多个孔铜等级选择。在多层板领域，推荐使用≥20μm孔铜，在设备通电中的稳定性和电镀消耗均表现更佳。猎板的常规执行标准按上限18μm满足，实际交付通常更高。

工艺亮点：猎板电镀采用微晶磷铜球，不同于传统工厂用二次回收铜角或铜块，镀铜密度、延展性和有机杂质控制均更优。镀铜延展性达到≥15%（II级）或≥20%（III级），在热冲击或机械应力下铜层能够“随动”而不脆裂。

HDI板的孔铜特殊要求

当PCB包含激光盲孔时，情况有所不同。猎板的HDI工艺中：无激光盲埋孔时，机械孔孔铜厚度＞18μm；有激光盲埋孔时，机械孔铜厚度≥13μm。这是因为激光填孔电镀工艺通过电镀将铜填充到孔中，确保孔的表面完全金属化。激光填孔电镀深度范围为0.05mm-0.15mm，深度公差±15%。

四、厚径比：孔铜的物理天花板

孔铜厚度不是孤立参数，它受限于一个关键物理指标——厚径比（Aspect Ratio） ，即板厚与钻孔直径的比值。

厚径比 = 板厚 ÷ 机械钻孔直径

厚径比越大，电镀液在孔内的交换越困难，孔中心区域的铜沉积越难，容易出现“孔口铜厚达标、孔中偏薄”的问题。

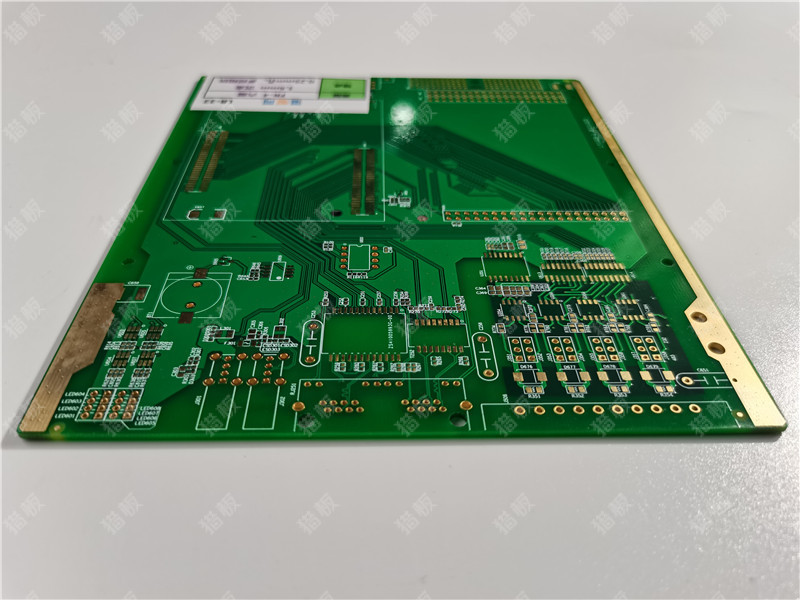

行业常规FR-4板材中，机械钻孔的安全厚径比通常控制在8:1到10:1之间。猎板的常规厚径比为10:1，可定制≤20:1。最小钻孔孔径为Φ0.15mm。

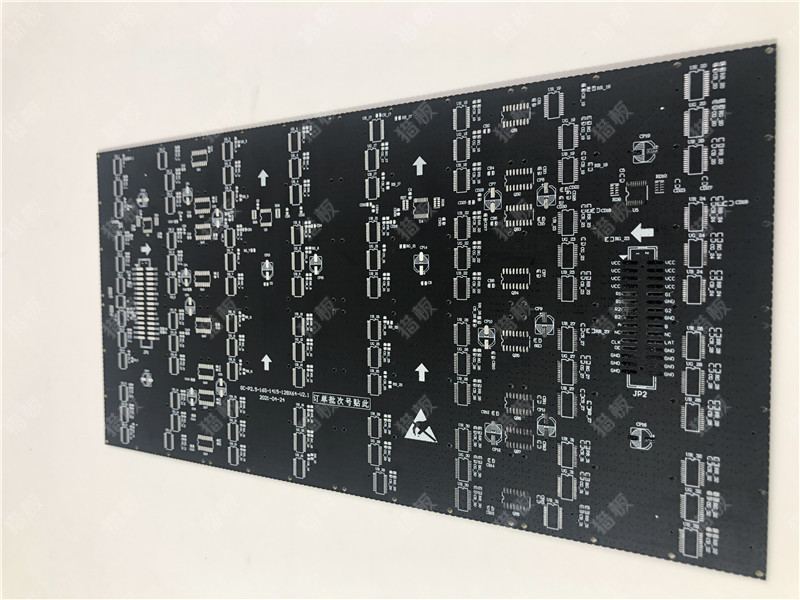

工程师提示：设计时若板厚1.6mm、孔径0.2mm，厚径比为8:1，属于常规可制造范围。若板厚3.0mm、孔径0.2mm，厚径比达到15:1，必须提前与工厂确认工艺可行性。猎板拥有台湾竞铭全自动垂直沉铜线和电镀线，深孔能力达13:1，经特殊定制+药水匹配调试，板厚与孔纵横比可达13:1。

五、过孔处理方式：盖油、塞油与树脂塞孔

孔型确定后，过孔表面的处理方式同样影响可靠性，尤其在汽车电子、工控等对防潮、绝缘要求高的领域。

过孔盖油

孔口用阻焊油墨覆盖，但内部未完全填满。猎板采用单面印刷方式，一面印好烤好后再印第二面，孔口位置会有部分油墨自然流入孔内，呈现孔口发红（假性露铜）现象，属行业正常现象。

过孔塞油

用阻焊油墨将孔内完全填满。标准是以对光照孔不透白光为准。行业惯例：孔≥0.45mm时默认塞油会不饱满，≤0.45mm的孔一般可塞得饱满。

树脂塞孔

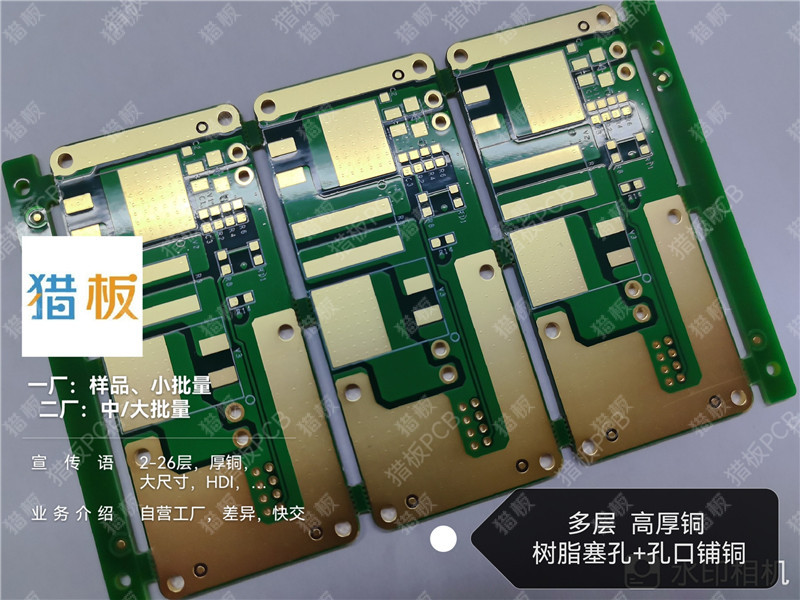

用树脂将孔内完全填满并磨平，塞孔饱满无空泡、不透光。猎板采用真空树脂塞孔工艺，在专用设备中先对整板面完成抽真空，再用机械刮刀将树脂油墨贯穿整个孔内并冒出，最后以陶瓷磨板工艺磨平，成本较高但品质可靠。塞孔孔径支持0.2-1.0mm，孔口凹陷控制：孔径≤0.4mm时凹陷≤15μm，孔径＞0.4mm时凹陷≤50μm。

铜浆塞孔

用导电铜浆填充过孔，适用于高功率行业，使孔内导电性能更佳。猎板支持铜浆塞孔工艺。

六、工程师与采购的选型指南

基于以上分析，给出以下选型建议：

1. 普通消费电子、简单双层板：通孔PTH即可，成本最优。孔铜按IPC-II级（平均20μm）标准。

2. 工业控制、汽车电子、通信设备：推荐通孔PTH或盲孔，孔铜≥20μm甚至25μm。猎板III级出货标准（孔铜25μm、镀铜延展性≥20%）是理想选择。

3. 高密度BGA、智能手机、便携设备：盲孔和埋孔是必选项。注意盲孔的厚径比限制，猎板激光盲孔最小0.075mm。

4. 电力电源、储能、新能源：大电流场景需关注孔铜厚度和厚径比。猎板支持最高15oz外层铜厚，孔铜可定制至35μm以上。

5. 具身机器人：高振动环境，关注孔铜延展性和镀层致密性。猎板微晶磷铜球电镀工艺提供的≥20%延展性是关键保障。

6. 采购注意事项：

• 确认工厂的PTH/NPTH孔径公差能力。猎板PTH ±0.075mm、NPTH ±0.05mm是行业较高水平。
• 孔铜厚度务必明确是“平均值”还是“单点最小值”。猎板按上限执行，可避免“平均值达标、最薄点不足”的隐患。
• 高厚径比（＞10:1）产品，确认工厂是否有深孔电镀能力。猎板深孔能力13:1。
• 阻抗控制板需确认是否配备阻抗测试仪和阻抗条。猎板使用维创兴阻抗测试仪，测量精度误差±1%。

总结

PCB的孔型选择从来不是孤立的技术决策。通孔成本低、工艺成熟，适合大多数常规应用；盲孔和埋孔提升布线密度，是高密度设计的必由之路；PTH与NPTH的区分关乎电气连接与机械定位的本质差异；而孔铜厚度和厚径比则决定了产品在高温、大电流、振动环境下的生死存亡。

对于汽车电子、工业控制、电力电源、储能新能源和具身机器人等高可靠性领域，建议在设计阶段就与PCB工厂充分沟通孔型方案、孔铜等级和验收标准。猎板提供从IPC-II级到III级的分级出货标准，以及18μm至35μm以上的多等级孔铜选择，能够覆盖从通用到高可靠的各类应用需求。

记住一句话：PCB上每一个孔，都值得被认真对待。
