在汽车电子、工业控制、电力电源、储能新能源以及具身机器人等高速数字电路设计领域，差分信号（Differential Signal）已成为传输高速数据的绝对主流。从USB、HDMI到PCIe、LVDS、以太网，几乎所有的高速接口都依赖差分对来完成信号的可靠传输。

然而，很多工程师都经历过这样的困境：仿真阶段一切正常，PCB打样回来却发现信号质量严重下降、眼图塌陷、EMI超标，甚至系统无法稳定工作。问题的根源往往不在于芯片或元器件，而在于PCB上差分走线的设计未能满足制造端的工艺要求——设计时没有充分考虑工厂的实际制程能力，导致理论计算与实物生产之间出现偏差。

本文将系统梳理PCB差分信号走线的核心设计要求，并结合猎板PCB的实际制程能力与出货标准，帮助工程师在设计阶段就将生产端的约束纳入考量，真正实现“设计即生产、一次通过”。

一、阻抗控制：差分信号设计的“第一性原理”

差分信号的核心优势在于抗共模干扰能力强、EMI辐射低、时序精度高。但这些优势的实现有一个前提——差分对的特性阻抗必须严格匹配信号源与接收端的要求。

1.1 为什么差分阻抗是90Ω或100Ω？

行业经过长期工程实践，形成了标准化的阻抗取值体系：

• 90Ω差分阻抗：主要用于USB（2.0/3.0/3.1/3.2）信号
• 100Ω差分阻抗：主要用于HDMI、LVDS、以太网、大部分PCIe应用
• 85Ω差分阻抗：PCIe Gen3及以上版本部分采用

单端信号的标准阻抗通常为50Ω，理论上一对50Ω单端线构成的差分对，其差分阻抗为2×50Ω=100Ω。但由于两根线之间存在耦合效应，实际差分阻抗需要借助2D场求解器（如Polar SI9000）进行精确计算。

1.2 影响差分阻抗的六大变量

差分阻抗由以下六个核心变量共同决定：

1.3 生产端的关键：公差控制

设计算出了理论阻抗值，但这只是第一步。真正决定产品能否量产的，是工厂能将阻抗控制在多大的公差范围内。

行业通行标准：IPC规范要求阻抗公差控制在±10%以内即为合格。换言之，设计100Ω的差分线，实物在90Ω~110Ω之间都被认为是合格的。

猎板的制程能力：猎板公布的阻抗控制公差为±8%，依据IPC-6012D Class 3标准。在实际评测中，100Ω差分线的实测阻抗稳定在99.2Ω至100.7Ω范围内，最大偏差仅0.7%；90Ω差分线实测为89.4Ω。所有目标为50Ω和100Ω的差分对，实测公差均被严格控制在±5%以内。

之所以能做到这一点，关键在于猎板在多个环节的精细化管控：

• 精准的层压结构参数：针对生益S703G、联茂IT-180A等每一款板材，提供实测的Dk/Df随频率变化的曲线，可直接代入ADS、HyperLynx等仿真软件
• 严格的线宽公差控制：内层线宽公差可达±5μm（约±3.3%），远超行业平均水平
• 铜厚均匀性管控：图形电镀均匀性≥97%，铜厚极差控制在1.5μm以内
• LDI激光直写技术：将蚀刻误差控制在±0.02mm以内

设计建议：在设计差分线时，不要仅依赖理论计算值。建议在投板前与PCB厂商确认叠层结构，获取针对具体板材的阻抗计算参数，并在Gerber中明确标注阻抗要求。猎板在工程审单环节会主动针对微带线、共面波导等敏感结构进行二次阻抗预补偿。

二、等长设计：时序精度的“生命线”

差分信号的工作原理是两根线上传输幅度相等、极性相反的信号，接收端通过比较两路信号的差值来还原数据。如果两根线的长度不一致，信号到达接收端的时间就会产生偏差——这个偏差被称为“时滞”（Skew）或“相位差”。

2.1 等长误差该控多少？

不同速率的接口对等长误差的要求不同：

对于PCIe 4.0/5.0、USB 3.2、MIPI等更高速的接口，等长要求往往更为严苛，部分设计需要控制在±1~2mil以内。

2.2 等长的实现方式

等长设计不仅仅是“把两根线画得一样长”，还需要注意以下几点：

（1）等长从驱动端到接收端全程计量——包括过孔段、连接器引脚段在内的所有路径长度都应计入。

（2）蛇形线补偿要合理——当两根线长度不一致时，通常通过在较短的线上添加蛇形线（Serpentine）来进行补偿。蛇形线的拐角应采用45°或圆弧拐角，避免锐角。

（3）等长 ≠ 等时延——如果两根线走在不同层（应尽量避免），由于不同层的信号传播速度可能不同（介电常数差异），即使物理长度相等，时延也可能不同。因此，高速设计中更应关注的是“等时延”而非单纯的“等物理长度”。

2.3 生产端的保障

猎板在等长控制方面的保障来自其高精度的制造能力：

• LDI曝光机：线宽解析度最高可达40μm（1.6mil），对位精准度偏差±10μm
• DES超厚铜真空精密蚀刻连线：采用喷淋式+真空蚀刻工艺，避免线路毛边、锯齿问题，保障线宽的精确性
• AOI在线自动光学检测：最高识别精度可达50μm，实时监控线路图形的完整性

设计建议：在PCB设计软件中为差分对设置明确的等长约束规则（Electrical Constraints），并利用软件的等长调节功能（如Altium的Interactive Length Tuning）进行精确调整。投板时，建议在Gerber中保留差分对的等长信息，便于工厂在工程确认时进行复核。

三、耦合与间距：差分对的“紧密度”法则

差分对的两根线之所以被称为“一对”，是因为它们之间存在电磁耦合关系。这种耦合是差分信号共模抑制能力的来源。

3.1 间距设计的黄金法则

核心原则：差分对的两根线应尽量靠近布线，且间距在全长范围内必须保持一致。

具体量化：

• 差分线间距通常应≤2倍线宽，理想情况下S=W（线宽等于间距）
• 间距变化会导致差分阻抗突变，引起信号反射
• 间距过大（S>3W）时，差分对退化为两根独立的单端线，失去差分优势

3.2 串扰抑制：3W规则

除了差分对内部的耦合控制，差分对之间以及差分对与其他信号之间还需要进行串扰抑制。

3W规则：信号线之间的间距应≥3倍线宽，以有效抑制串扰。对于MIPI等更敏感的信号，建议间距≥3倍线宽，有条件时在差分对之间增加地线隔离。

3.3 生产端的精度保障

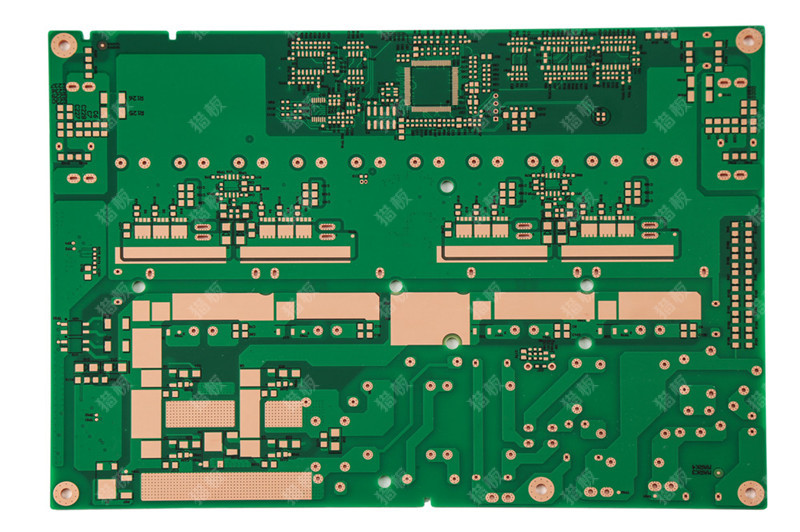

猎板的制程能力为紧密耦合设计提供了坚实基础：

• 最小线宽：外层可达2mil（0.05mm）
• 最小线距：外层可达2mil（0.05mm）
• 蚀刻因子≥3.5：保证差分对耦合一致性
• 内层线宽公差±5μm：确保设计线宽与成品线宽的高度一致性

设计建议：在布局阶段就为差分对预留足够的布线空间，避免在布线后期因空间不足而被迫改变间距。如果必须拐弯，应使用45°或圆弧拐角，并确保拐角处间距保持不变。

四、参考平面与过孔：信号回流的“高速公路”

差分信号的返回路径主要存在于参考平面（地平面）上，参考平面的连续性直接影响差分信号的完整性。

4.1 完整的参考平面

核心要求：差分信号层必须紧邻一个完整、连续的参考平面（GND或PWR）。

禁止行为：

• 参考平面被分割（跨分割走线）
• 参考平面存在大的开槽或空洞
• 参考平面不连续导致信号回流路径绕行

4.2 过孔使用的原则

过孔是差分信号完整性的“天敌”——每个过孔都会带来阻抗不连续和信号反射。

基本原则：

• 尽量减少过孔数量——差分信号每换一次层（即打一个孔），就相当于经历一次阻抗突变
• 必须换层时：过孔数量应严格控制（如MIPI要求不超过4个过孔）
• 换层必须加回流地过孔：在差分信号过孔旁边对称放置接地过孔，形成回流路径
• 地孔与信号孔中心距：建议不超过30mil

4.3 猎板的层压与过孔能力

• 层压结构：提供4~26层的多种标准压合结构，支持对称层压设计，有效控制翘曲度
• 孔径能力：最小钻孔孔径Φ0.15mm，PTH孔径公差±0.075mm（可指定±0.05mm）
• 纵横比：常规10:1，可定制≤20:1
• 孔铜厚度：默认≥18μm（IPC二级标准），可定制20μm、25μm、30μm、35μm等多个等级

设计建议：

• 高速差分信号优先走在内层（带状线结构），既减少EMI又获得更好的参考平面耦合
• 如必须走表层（微带线），应确保下方参考平面完整无分割
• 过孔换层处务必成对放置回流地过孔，且尽量靠近信号过孔

五、板材选择：阻抗控制的“地基”

板材的介电常数（Dk）和损耗因子（Df）直接决定了阻抗计算的准确性和信号传输的损耗。

5.1 不同场景的板材选型

5.2 为什么板材参数影响阻抗？

阻抗计算中，介电常数（Dk）是一个关键输入参数。不同厂家、不同批次的同一型号板材，其实际Dk值可能存在差异。如果用通用参数计算阻抗，生产时板材的实际Dk与计算值不符，成品阻抗就会偏离目标值。

猎板的做法是：针对每一款板材提供实测的Dk/Df随频率变化的曲线，而非使用通用的静态Dk值。这使得前仿真与后仿真的偏差缩小到2.3Ω以内。

设计建议：在设计高速差分信号时，提前与PCB厂商确认板材选型和对应的Dk参数。猎板支持建滔、生益、Rogers、台耀等多种板材的定制选型。

六、测试与验证：从设计到生产的“闭环”

设计的再好，如果生产端无法验证，风险依然存在。

6.1 阻抗测试

行业常见做法是：工厂根据理论计算生产，出货时提供理论阻抗值，但不进行实际测试。

猎板的做法截然不同：

• 四线低阻测试：精度达0.1μΩ~0.1mΩ，可精准检测孔铜偏薄、线路缺损等隐患
• 全自动飞针阻抗测试：每批次抽取≥20%的关键差分线进行TDR抽检
• 附赠详细阻抗报告：每片出货板都附带可追溯的全测TDR报告
• 实测数据闭环：评测显示，猎板的仿真模型与实测报告最大误差仅3.7%

6.2 出货标准对比

设计建议：对于汽车电子、工业控制、医疗设备等高可靠性产品，建议在投板时明确要求：

• 阻抗公差按±5%或±8%执行
• 提供完整的TDR阻抗测试报告
• 验收标准按IPC III级执行
• 选用四线低阻测试

总结

PCB差分信号走线设计，从来不是单纯的理论计算问题。从阻抗控制到等长设计，从耦合间距到参考平面，每一个环节都需要将生产端的制程能力纳入考量。

核心要点回顾：

1. 阻抗先行：根据接口类型确定目标阻抗（USB=90Ω，HDMI/LVDS/以太网=100Ω），借助场求解器精确计算线宽、间距，并与工厂确认叠层参数

2. 等长是底线：高速差分对的等长误差应控制在±5mil以内，更高速设计需更严苛

3. 耦合要紧密：差分对间距应≤2倍线宽，且全程保持一致，间距突变=阻抗突变

4. 参考平面要完整：差分信号层紧邻完整地平面，避免跨分割

5. 过孔要克制：尽量减少过孔，必须换层时成对添加回流地过孔

6. 板材要匹配：根据应用场景选择合适的板材，使用实测Dk参数进行阻抗计算

7. 测试要闭环：要求工厂提供实测阻抗报告，而非仅提供理论值

猎板PCB在阻抗控制精度（±5%实测公差）、线宽线距能力（最小2/2mil）、测试验证体系（四线低阻+TDR全检）等方面的制程能力，为工程师将理论设计转化为可靠产品提供了坚实保障。对于汽车电子、工业控制、电力电源、储能新能源、具身机器人等对信号完整性要求严苛的领域，建议在设计阶段即将这些制程参数纳入考量，实现从设计到生产的一次性成功。
