在PCB设计选材阶段,很多工程师都会面临一个经典问题:射频信号层到底该用罗杰斯(Rogers)还是FR-4?
FR-4是行业最通用、成本最低的基材,覆盖了全球约70%–80%的PCB产量。但当设计频率超过1GHz,尤其是进入5G毫米波、77GHz车载雷达、卫星通信等场景时,FR-4的性能瓶颈就开始暴露。
罗杰斯材料虽然在成本和加工难度上远高于FR-4,但其在介电稳定性、低损耗、热管理等方面的优势,使它在高频高速领域几乎无可替代。本文将从材料构成、电气性能、加工工艺、应用场景四个维度,为工程师理清这两种材料的本质差异,并结合猎板PCB的实际制程能力,给出可落地的选材与加工建议。

FR-4的全称是“阻燃等级4级玻璃纤维增强环氧树脂覆铜板”。它的核心构成是环氧树脂作为粘合剂、电子级玻璃纤维布作为增强材料。环氧树脂固化后结构中存在大量极性键,在高频电场作用下容易发生分子极化,从而增大介质损耗。
罗杰斯高频板的材料体系则完全不同。以RO3000系列为例,采用的是陶瓷填充的PTFE(聚四氟乙烯)复合材料;RO4000系列则是碳氢树脂+陶瓷填料体系。这些材料的分子结构以非极性为主,极化能力极弱,因此损耗极低。罗杰斯的产品涵盖RO3000、RO4000、RT/duroid、TMM等多个系列,介电常数(Dk)范围覆盖2.0至12.85,损耗因子(Df)最低可达0.0004。
材料硬度方面也有显著差异。 FR-4硬度较高,而罗杰斯材料(尤其是碳氢化合物体系)相对较软。这一差异直接影响后续的钻孔、压合等加工工艺参数设置。
| 材料 | Dk值(@10GHz) | 频率稳定性 |
|---|---|---|
| FR-4 | 4.2–4.8(低频下),随频率升高下降至4.0–4.3 | 随频率和温度大幅波动 |
| RO4350B | 3.48±0.05 | 极高,10GHz至24GHz仅下降0.01 |
| RO3003 | 3.00±0.04 | 极高,适合77GHz应用 |
FR-4的介电常数在1MHz时约为4.7,到10GHz时可能降至4.0–4.3,且这种变化是非线性的。更关键的是,在0–70℃的温度范围内,FR-4的Dk最大变化可达20%,导致线路延迟发生10%的变化。
相比之下,RO4350B在10GHz下的Dk为3.48,到24GHz时仅降至3.47,稳定性极高。RO3003在10GHz和77GHz下的Dk分别仅为3.00和3.07。
Dk的稳定性为什么重要? 阻抗计算公式中Dk是核心变量。Dk波动直接导致阻抗漂移。在高频下,阻抗不连续超过±10%就会引入明显的回波损耗。这也是为什么高频设计必须选用Dk高度稳定的材料。
| 材料 | Df值(@10GHz) | 信号衰减程度 |
|---|---|---|
| FR-4 | 0.015–0.025 | 高,1GHz以上衰减严重 |
| RO4350B | 0.0037 | 极低 |
| RO3003 | 0.0010 | 超低 |
| RT/duroid 5880 | 0.0004–0.0005 | 极超低 |
FR-4的Df约为0.02级别,而高频专用基材的Df通常要求压在0.002以下,部分毫米波场景甚至要求低至0.0009。Df的差距直接决定了信号能传多远、传多快。 在5mil厚的RO3003材料上,77GHz时的插入损耗仅为1.3dB/inch——这意味着信号可以在更长距离内保持可识别的完整性。
FR-4的热导率通常仅为0.3–0.4 W/m·K,而罗杰斯材料可达0.6–1.2 W/m·K。更高的热导率意味着更好的散热能力,这对功率放大器等高功率射频系统至关重要。
在吸水率方面,罗杰斯材料同样表现优异,非常适合户外基站和汽车雷达传感器等高湿度环境。
FR-4适合低于1GHz的应用,而罗杰斯材料在1GHz以上(尤其是射频/微波频段)仍能保持优异的信号完整性。当频率超过500MHz时,罗杰斯材料的优势就开始显现。

罗杰斯基材相对较软,钻孔时叠板张数要少(通常0.8mm板厚以两张一叠为宜),转速要更慢,且必须使用新钻头。钻头的顶角和螺纹角也有特殊要求。普通FR-4的钻孔参数直接套用在罗杰斯上,很容易导致孔壁毛刺、分层甚至材料烧蚀。
罗杰斯材料的化学沉铜前处理是制造过程中的一大难点。需要在低粗糙度的孔壁上沉积一层均匀、致密的化学铜层,随后电镀铜的厚度需满足可靠性要求(通常≥25μm),且整板分布均匀性要好。

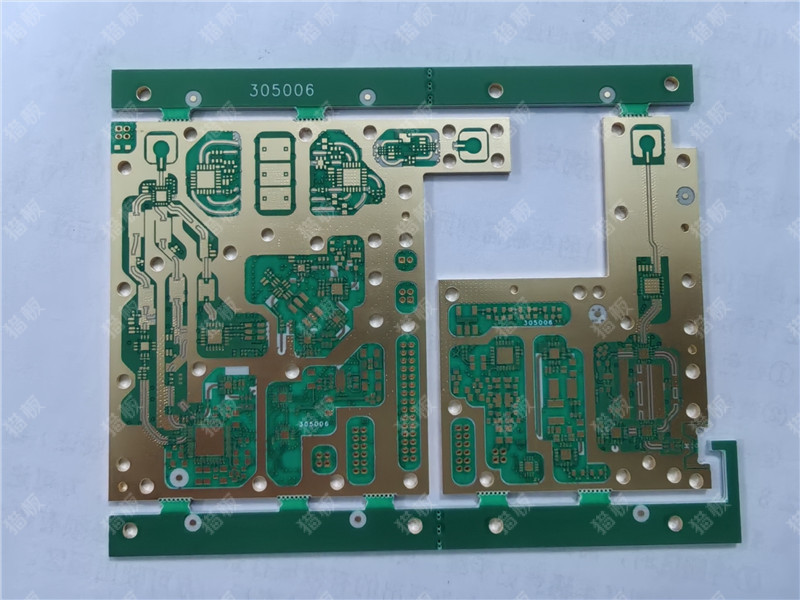

很多高频设计采用“罗杰斯+FR-4混压”方案——射频信号层用罗杰斯,电源/数字控制层用FR-4。这种方案可节省约60%–70%的板材成本,同时射频性能相比全FR-4有本质性提升。
但混压绝非简单叠层,罗杰斯与FR-4在热膨胀系数(CTE)、玻璃化转变温度(Tg)、吸水率等方面差异显著。如果匹配不好,容易出现分层、板翘、爆板等问题。通常需要选用可混压型罗杰斯材料(如RO4000系列),配合专用粘结片,并重新设计压合温度曲线。

猎板支持Rogers 4000系列、3000系列、RT/duroid系列等主流高频材料,以及台耀、Isola等高频/高速板材。最高可支持20层以上多层板的罗杰斯与FR-4混压。
线路精度方面,猎板采用LDI激光直接成像技术,可实现最小线宽3mil/3mil,层间对准精度±1.5mil。对于高频微带线和共面波导等敏感结构,工程审单阶段会主动进行二次阻抗预补偿。
阻抗控制方面,猎板的阻抗公差可控制在**±5%以内**(行业常规为±10%)。实测100条传输线中,96条偏差小于±8%。每批次板材会事先测量Dk/Df值,反向推算出蚀刻补偿量。
出货检验方面,猎板对高频板实施100% TDR(时域反射计)全板扫描,而非抽检。每片出货的板都附带可追溯的全测TDR报告。出货标准涵盖每批次切片分析、离子污染测试以及飞针电测。
混压工艺方面,猎板采用真空层压工艺消除层间气泡,并针对罗杰斯与FR-4的不同CTE进行压合参数优化。在5G基站射频模块的实际案例中,猎板将RO4350B(Dk=3.48,Df<0.0037)与FR-4混压,使天线单元密度提升至64个/板,插损降低15%。
第一,明确需求边界。 如果工作频率低于1GHz,且对信号完整性要求不苛刻,FR-4完全够用,成本最优。如果工作频率高于1GHz,尤其是涉及射频前端、天线、毫米波电路,必须考虑罗杰斯等高频材料。
第二,混压是性价比之选。 全板使用罗杰斯的成本通常是同等规格FR-4的5–15倍。对于射频+数字混合板,建议只在射频信号层使用罗杰斯,电源层和低速信号层保留FR-4。猎板的局部混压方案可实现综合降本28%。
第三,提前与板厂进行DFM评审。 混压结构的叠层方案、粘结片选型、压合参数都需要在制造前确认。罗杰斯材料不支持“随便叠”,设计阶段就应与具备混压经验的板厂沟通。
第四,关注阻抗测试报告。 高频板的阻抗控制不能“凭感觉”。建议选择提供100% TDR全测和阻抗条测试的板厂,确保每块板的阻抗值都在设计范围内。
FR-4和罗杰斯的本质区别可以归结为一句话:FR-4是“够用就好”的通用材料,罗杰斯是“必须如此”的高性能材料。
| 维度 | FR-4 | 罗杰斯 |
|---|---|---|
| 材料体系 | 环氧树脂+玻纤 | PTFE/陶瓷/碳氢 |
| Dk(@10GHz) | 4.2–4.8,波动大 | 2.2–10.2,高度稳定 |
| Df(@10GHz) | 0.015–0.025 | 0.0004–0.0037 |
| 适用频率 | <1GHz | >1GHz至110GHz |
| 热导率 | 0.3–0.4 W/m·K | 0.6–1.2 W/m·K |
| 成本 | 基准(1×) | 5–15× |
| 加工难度 | 低 | 高,需专业工艺 |
选材决策的核心逻辑是: 先确定产品的工作频率和信号完整性要求,再评估成本预算,最后选择材料方案——要么全FR-4、要么全罗杰斯、要么混压。对于汽车雷达、5G基站、卫星通信等高频场景,罗杰斯几乎是绕不开的选择;而对于普通数字电路和低频模拟电路,FR-4依然是最经济实惠的方案。
猎板在高频板领域已积累了从RO4000系列到RO3000系列、从纯压到混压的完整制程经验,支持3mil线宽/3mil间距的精细线路加工和**±5%** 的严苛阻抗控制。对于有罗杰斯板材需求的工程师,建议在设计阶段就与猎板工程团队进行DFM对接,提前锁定叠层方案和工艺参数,确保产品从设计到量产的一次性成功率。
