在PCB设计过程中，电气安全间距是最基础却又最容易被忽视的设计规则之一。许多工程师在产品原型阶段发现，原理图没有问题，布局也经过反复推敲，但板子打样回来就是无法通过耐压测试，或者在高湿环境下出现漏电、爬电甚至电弧击穿。

问题的根源往往在于——电气间隙和爬电距离没有留够。

对于汽车电子、工业控制、电力电源、储能新能源以及具身机器人等领域的PCB设计而言，电气安全间距不仅关乎产品能否通过安规认证，更直接决定了设备在严苛环境下的长期可靠性。本文将从设计标准、计算方法、猎板制程能力三个维度，系统讲解PCB电气安全间距的设计要点。

一、两个核心概念：电气间隙与爬电距离

在讨论具体数值之前，必须先厘清两个核心概念：

电气间隙（Clearance）——指两个导电部件之间通过空气的最短距离。它决定了空气能否被电压击穿。电压越高、海拔越高（空气越稀薄），所需的电气间隙就越大。

爬电距离（Creepage）——指两个导电部件之间沿绝缘材料表面的最短距离。它决定了在潮湿、污染条件下，绝缘材料表面是否会发生漏电起痕。爬电距离通常要求比电气间隙更大，尤其是在有污染可能的环境中。

简言之：电气间隙防的是“空气击穿”，爬电距离防的是“表面漏电”。两者必须同时满足。

二、设计标准与计算方法

2.1 IPC-2221通用标准

IPC-2221是PCB设计领域最广泛遵循的通用标准，提供了导体间距的计算依据。对于外部导体（外层走线），IPC-2221建议的最小间距可按以下经验公式估算：

最小间距（mm）≈ 0.6 + (工作电压峰值 - 0.6) × 0.005

该公式适用于低海拔、非密闭、非污染环境。对于高压应用（>500V），也可采用简化公式：

间距（mm）≥ 0.8 × 电压（kV）

2.2 UL 796耐压测试标准

UL 796标准规定了印制线路板的耐压测试标准为40V/mil（约1.6kV/mm）。这意味着，对于1.6mm的FR-4板材，理论上可承受约2.5kV的耐压测试。在实际设计中，工程师可根据这一标准反推所需间距。

2.3 通用间距参考

基于IEC/UL 60950-1标准，不同电压等级下的参考间距如下：

对于交流电压，安全间距需要根据峰值电压而非有效值来计算。

三、影响电气安全间距的关键因素

3.1 工作电压与峰值电压

间距需求与电压并非简单的线性关系。IPC-2221推荐使用电压峰值进行计算，而非有效值（RMS）。对于交流电路，峰值电压 = 有效值 × √2。例如220VAC的峰值约为311V，设计时应以此为依据。

3.2 污染等级

污染等级决定了爬电距离的系数。工业控制和电力电源类产品通常处于污染等级2（非导电性污染，偶尔有冷凝）或等级3（导电性污染或干燥的非导电性污染伴随冷凝）。污染等级越高，所需的爬电距离越大。

3.3 材料CTI值

CTI值反映了绝缘材料抵抗表面漏电起痕的能力。FR-4材料的CTI值通常在175-600之间。CTI值越高，同样电压下所需的爬电距离越小。猎板常用的建滔、生益FR-4板材均符合行业规范要求。

3.4 海拔高度

海拔越高，空气越稀薄，击穿电压越低，因此需要更大的电气间隙。对于海拔3000米以上的应用，间距需按标准进行修正。

四、设计实践中的具体建议

4.1 低压数字电路（≤50V）

对于常规低压数字信号，电气安全间距通常不是瓶颈。但需注意高速信号的串扰问题——高速信号（>50MHz）建议间距≥3倍线宽。猎板稳定支持最小3mil/3mil的线宽线距，经特别定制可生产2mil/2mil的极限规格。

4.2 电源与高压电路（>50V）

对于电源输入侧（如220VAC）、高压驱动电路等，建议：

• 电气间隙 ≥ 3.2mm（污染等级2，220VAC输入）
• 爬电距离 ≥ 4.0mm（CTI≥600时）
• 若电压>300V，建议在导线间开≥1mm宽的隔离槽，阻断表面漏电路径

猎板在高压、厚铜、高可靠性产品方面有丰富经验，对于电力电源、新能源等领域的产品，建议选择25μm孔铜（猎板默认18μm以上，可提供18/20/25/30/35μm多个等级），同时油墨厚度会自主加厚以保障介电性能。

4.3 层间耐压与绝缘厚度

对于多层板，相邻层之间的耐压能力取决于介质层厚度。行业经验参考值：1mil的介质厚度约对应500V耐压能力（老化后为300V）。

猎板的绝缘层厚度最小可做到0.07mm（PP胶片压合后厚度），板厚范围0.2-4.0mm，可定制≤6mm。对于高耐压需求的多层板，猎板支持定制压合结构和特殊混压结构。

4.4 高可靠性场景的特殊要求

对于汽车电子、工业控制、医疗设备等高可靠性产品：

• 建议采用IPC三级验收标准（猎板默认为IPC二级，可指定三级）
• 孔铜厚度建议**≥20μm**，多层板领域推荐25μm
• 建议选用四线低阻测试（精度可达0.1μΩ~0.1mΩ），可有效检测孔铜偏薄、线路缺损等隐患
• 翘曲度可按≤0.5%定制（猎板常规≤0.75%）

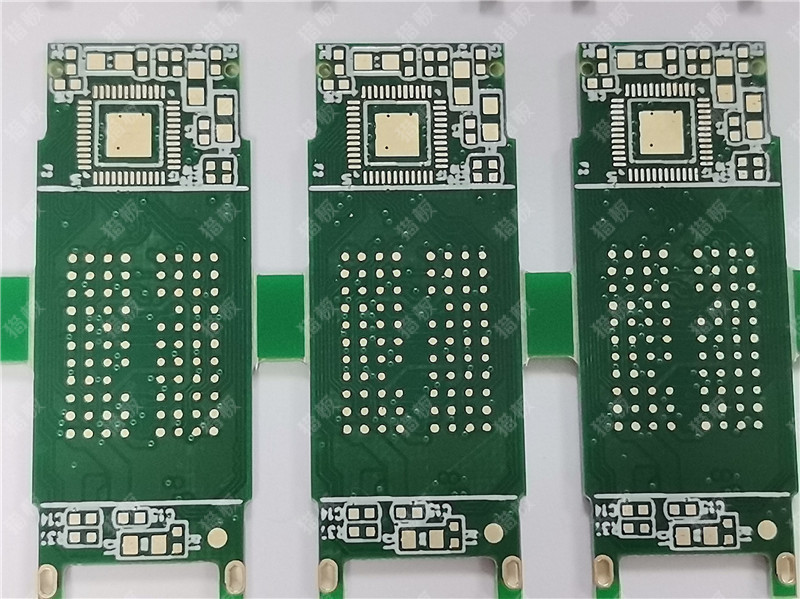

五、猎板制程能力对电气安全间距设计的支持

电气安全间距的设计不能脱离生产制程能力。以下猎板的核心制程能力是工程师在设计时需要重点关注的：

5.1 最小线宽/线距能力

猎板稳定支持3mil/3mil的线宽线距，经特别定制可生产2mil/2mil的极限规格。制程能力指数Cpk稳定在1.33以上，关键工序如钻孔、阻焊印刷的Cpk达到1.67。这为高密度设计中的间距控制提供了充分的工艺裕量。

5.2 阻焊桥与阻焊厚度

阻焊桥宽度直接影响焊盘之间的绝缘能力：

• 绿色油墨阻焊桥最小4mil
• 黑色/白色/粉色油墨阻焊桥最小5mil

猎板阻焊厚度一般≥10μm，对于厚铜板会自主加厚阻焊以保障介电性能。

5.3 孔径与孔壁质量

• 机械钻孔最小孔径Φ0.15mm
• PTH孔径公差±0.075mm（可指定±0.05mm）
• 孔壁粗糙度≤25μm（标准）/≤20μm（高标准）
• 板厚孔径比常规1:6~1:8，猎板可做1:10

5.4 铜厚均匀性

猎板采用负片电镀减法工艺，铜厚均匀性≥97%。外层铜厚实际交付通常为33-40μm（1oz要求），远超行业下限要求。均匀的铜厚分布有助于维持设计间距的一致性。

5.5 品质检测保障

猎板配备四线低阻测试机、精密四线飞针测试机，可精准检测线路电气性能。对于高可靠性产品，四线低阻测试是确保电气安全间距设计真正落实到产品上的关键保障。

六、常见设计误区与避坑指南

误区1：只考虑电气间隙，忽略爬电距离

许多工程师只关注空气间距，却忽略了沿绝缘表面的爬电距离。在潮湿、有污染的环境中，爬电距离往往是真正的短板。解决方案：在高压导线间开槽，可以有效增加爬电距离而无需大幅增加板面积。

误区2：用有效值电压计算间距

交流电路中应使用峰值电压计算间距。220VAC的峰值约为311V，若误用220V计算，间距可能严重不足。

误区3：忽略阻焊对绝缘的贡献

阻焊油墨本身具有一定的绝缘性能。猎板的阻焊厚度一般≥10μm，厚铜板还会自主加厚。合理利用阻焊覆盖可以一定程度上改善表面绝缘性能，但不能替代足够的爬电距离。

误区4：设计裕量全部压在最小极限

IPC-2221给出的是最低要求，并非最优设计。对于汽车、工业、电力等领域，建议在计算值基础上增加20-50%的设计裕量，并充分考虑生产公差（猎板线路蚀刻公差为±20%，可指定10%）。

七、总结

PCB电气安全间距设计是一项需要综合考量电压等级、环境条件、材料特性、生产工艺的系统工程。从IPC-2221的计算公式到UL 796的耐压标准，从电气间隙到爬电距离，每一个环节都直接影响产品的安全性与可靠性。

对于汽车电子、工业控制、电力电源、储能新能源、具身机器人等领域的PCB设计，建议遵循以下原则：

1. 设计初期即明确工作电压（峰值）、污染等级、海拔等关键参数
2. 同时满足电气间隙和爬电距离两项要求
3. 预留足够裕量，考虑生产公差和环境老化
4. 选择具备相应制程能力的PCB供应商，确保设计可被精准制造
5. 高可靠性产品优先选用IPC三级标准、四线低阻测试、加厚孔铜

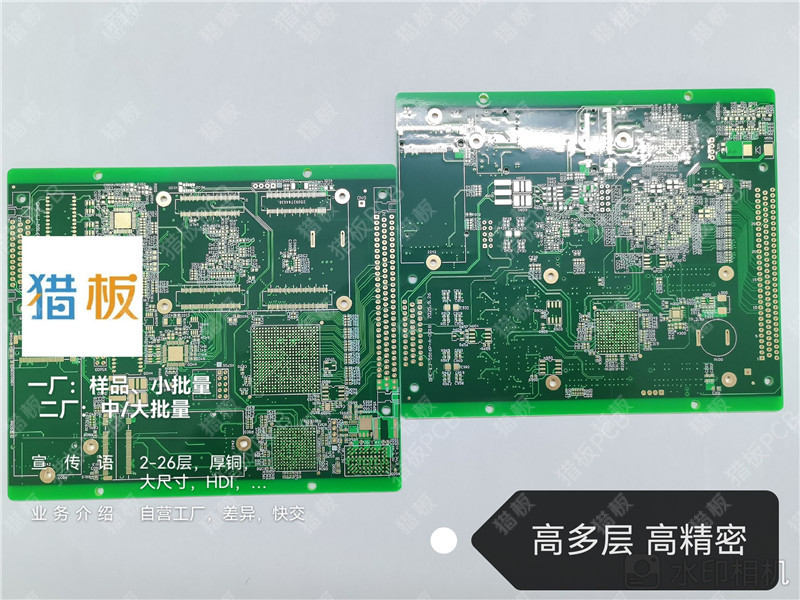

猎板在高多层、厚铜、HDI、高频高速等特殊定制领域积累了丰富的制程能力，最小线宽2mil、最小孔径0.15mm、板厚孔径比10:1、铜厚最高15oz等参数为工程师的电气安全间距设计提供了充足的工艺空间。

电气安全间距不是约束设计的枷锁，而是保障产品长期可靠运行的基石。 在设计阶段多花一点时间核算间距，远比产品上市后因安规问题召回要划算得多。
