在PCB设计中，焊盘大概是工程师最熟悉却也最容易忽略的环节。熟悉是因为每个封装都要画焊盘，忽略是因为——不就画个矩形或圆形的铜皮吗？能有多复杂？

但实际上，焊盘的设计直接决定了三个关键结果：能不能焊上、焊得好不好、用得住用不住。

焊盘太小，元件贴不上或虚焊；焊盘太大，相邻焊盘连锡短路；间距不足，阻焊桥做不出来，批量生产时连锡率飙升；公差没留够，板厂做出来的成品与设计不符，焊接时才发现引脚对不上焊盘……这些问题，任何一个都足以让项目返工甚至报废。

尤其对于汽车电子、工业控制、电力/电源/储能、新能源、具身机器人等领域的PCB产品而言，焊盘的可靠性直接关系到终端产品的使用寿命与安全。在这些高可靠性场景中，焊盘设计绝不能“凭感觉”，而必须建立在对IPC标准和板厂制程能力的充分理解之上。

本文将系统梳理PCB焊盘间距与大小公差的核心标准，并结合猎板PCB的实际制程能力与出货标准，帮助工程师在设计阶段就做出正确的决策。

一、焊盘尺寸设计：从IPC标准说起

1.1 焊盘尺寸的核心设计原则

焊盘尺寸设计的起点，是元器件的物理封装尺寸。全球公认的焊盘与land pattern设计标准是IPC-7351。这个标准不只是封装库的集合，更是一套基于公差分析的数学计算方法，考量了元件公差、制造公差、贴装偏差等多重变量。

IPC-7351将表贴封装分为三个密度等级：Level A（最大焊盘，适合高密度手工组装/返修）、Level B（中等密度）、Level C（最小焊盘，适合高密度自动化生产）。设计时需根据实际应用场景和生产工艺选择合适的密度等级。

在具体尺寸上，焊盘设计需遵循以下基本原则：

• 焊盘尺寸应大于元器件引脚/焊端的实际尺寸，以提供足够的焊接面积、允许一定的贴片偏差并保证焊接可靠性。
• 焊盘单边最小不小于0.25mm，整个焊盘直径最大不大于元件孔径的3倍。
• 双面板的弱电线路焊盘只需孔直径加0.5mm即可，焊盘过大容易引起不必要的连焊。
• 孔径超过1.2mm或焊盘直径超过3.0mm的焊盘，应设计为菱形或梅花形焊盘。
• 大面积铜皮上的焊盘应采用菊花状焊盘，防止虚焊。

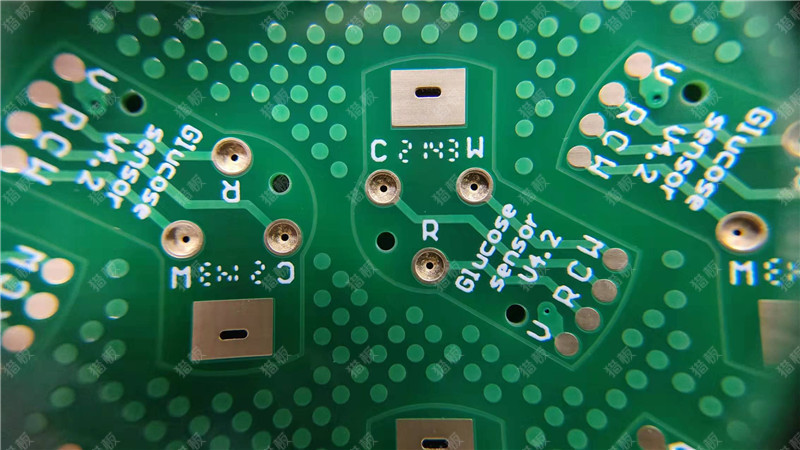

对于插件式元器件，焊盘内孔一般不小于0.6mm，通常以金属引脚直径值加上0.2mm作为焊盘内孔直径。若实物管脚为方形或矩形，孔径尺寸应取实际管脚对角线尺寸加0.10-0.20mm。

1.2 猎板PCB的焊盘尺寸制程能力

在实际生产中，焊盘尺寸并非设计多大就能做多大。板厂的制程能力决定了焊盘的最终实现精度。

猎板PCB采用“AI智能初审+资深工程师复核”双重机制，自主研发的智能审核系统可在5分钟内完成层叠结构、孔径匹配、网络连通性等22项基础检测，自动识别焊盘尺寸超公差、丝印层镜像错误等问题，准确率达99.3%。

在具体制程参数上：

• 线路外层设计线宽/间距：T/T OZ可达2mil/2mil，H/Hoz为2mil/2mil，1/1oz为2.5mil/2.5mil。猎板稳定支持最小3mil/3mil的线宽线距，经特别定制可生产2mil/2mil的极限规格。
• 线路蚀刻公差：常规为±20%，可指定±10%。
• 线路外层图形对孔位精度：最小±2mil。
• 线路孔位对孔位精度：最小±2mil。

对于高可靠性应用场景，猎板建议在设计阶段就与工厂充分沟通焊盘尺寸要求，避免因制程偏差导致批量问题。

二、焊盘间距：决定可制造性的关键参数

2.1 焊盘间距的行业标准

焊盘间距是PCB可制造性设计中最重要的参数之一。根据IPC-2221标准，焊盘之间的最小间距应考虑制造工艺能力和元器件引脚间距，尤其是细间距元器件的设计要求。

行业通用标准：

• 焊盘与焊盘之间的间距不得低于0.2mm（约8mil），这是主流PCB生产厂家的加工能力底线。
• 在布线较密的情况下，推荐采用椭圆形与长圆形连接盘，并尽量保证两个焊盘边缘的间距大于0.4mm。
• 焊盘间距小于0.4mm的，须铺白油以减少过波峰焊时的连焊。
• 当焊盘间距小于0.3mm时，传统波峰焊已无能为力，必须采用选择性激光焊接或真空回流工艺。

需要特别注意的是，0.2mm是行业的“及格线”，而非“最优线”。设计时应尽可能留足余量——间距越大，工艺窗口越宽，良率越高。

2.2 焊盘间距与阻焊桥的制约关系

焊盘间距并非独立参数，它与阻焊桥宽度之间存在严格的数学关系：

阻焊桥宽度 = 焊盘边到边间距 − 2 × 阻焊单边开窗宽度

传统CCD曝光工艺由于对位存在公差（通常±2-3mil），为了保证阻焊油墨不覆盖焊盘，设计时阻焊开窗通常要比焊盘单边大0.05mm（约2mil）。这意味着即便焊盘边到边间距有6mil，最终实际做出的阻焊桥可能只剩2mil——这正是掉桥的高发区间。

对于汽车电子、工业控制、新能源等领域的PCB，阻焊桥的可靠性直接关系到产品质量——阻焊桥脱落会导致焊盘间易形成锡桥，产品良率下降5%-20%，在汽车电子等高温高湿场景中故障发生率可提升30%以上。

2.3 猎板PCB的焊盘间距与阻焊桥工艺优势

猎板PCB在阻焊工艺上采用防焊激光LDI曝光机（源卓品牌） ，通过激光光源、上下双台面交替式作业、DMD倾斜扫描技术，实现了多波长高精度曝光。

相比传统CCD曝光工艺，LDI技术彻底规避了菲林涨缩与对位偏差问题，可实现对焊盘的精准1:1开窗。这意味着同样6mil的焊盘边到边间距，传统工艺只能做出2mil的阻焊桥（极易掉桥），而猎板LDI工艺可以做到6mil的完整阻焊桥。

猎板PCB的阻焊桥工艺能力参数：

当基铜2-4oz时，阻焊桥需≥6mil。厚铜板因线路表面更高，阻焊油墨在厚铜台阶上的覆盖和附着力更具挑战，因此需要更宽的阻焊桥设计余量。

此外，猎板的内置制程标准已将阻焊桥宽度低于5mil时启动自动报警拦截，这套标准嵌入在每一台LDI曝光机以及AOI扫描仪固件中。

三、焊盘公差：从设计数值到成品尺寸的“损耗”

3.1 为什么需要给公差留余量？

很多工程师在设计时习惯“卡着极限”做——焊盘做刚刚好能贴片的最小尺寸，间距做刚刚好不短路的最小距离。这在理论上是“最优设计”，但在实际生产中往往是最危险的设计。

原因在于：任何制造过程都有公差。

钻孔有孔径公差、孔位公差；线路蚀刻有线宽公差、蚀刻精度；阻焊有对位公差；外形有铣切公差。这些公差层层叠加，最终导致成品尺寸与设计值之间存在偏差。

如果不给公差留余量，设计值在“合格线”上，成品很可能就掉到了“不合格线”下。

3.2 关键公差参数一览

孔径公差：

• PTH（金属化孔）孔径公差：±0.075mm，可指定±0.05mm。
• NPTH（非金属化孔）孔径公差：±0.05mm。
• 孔位公差：±0.05mm。

外形公差：

• 铣外形公差：±0.13mm（5.2mil），极限±0.05mm（2mil）。
• 铣外形公差（孔到边）：±0.177mm（7mil），极限±0.10mm（4mil）。

线路公差：

• 线路蚀刻公差：常规±20%，可指定±10%。
• 线路外层图形对孔位精度：最小±2mil。

阻焊公差：

• 阻焊对位精度公差：±3mil。
• 猎板采用LDI工艺后，阻焊单边开窗可做到0mm（即与焊盘完全一致）。

板厚公差：

• 板厚≥1mm时：±10%。
• 0.2mm≤板厚＜1mm时：±0.10mm。

3.3 验收等级：Class 2与Class 3的区别

猎板PCB内部外观默认采用IPC-A-600H二级标准，客户可指定三级。

两级标准的主要区别：

• Class 2（专用服务电子产品） ：适用于工业控制、汽车电子等一般使用环境，产品在该环境下不应发生故障。最小单边焊环≥0.15mm（6mil）。
• Class 3（高性能电子产品） ：适用于能持续运行的高可靠、长寿命设备，使用过程中绝对不允许发生中断故障。公差要求最严格。

对于汽车电子、医疗设备等高可靠性产品，猎板建议明确指定Class 3验收标准，并在设计时就按Class 3的公差要求留足余量。

四、特殊场景下的焊盘设计考量

4.1 高密度设计（HDI/BGA）

对于HDI板和BGA封装，焊盘设计需要更加精细：

• HDI最小线宽间距：2/2mil。
• BGA焊盘：推荐采用非阻焊层定义（NSMD）设计，即焊盘直径比阻焊开窗小0.05mm，以增强焊点可靠性。
• 当设计的BGA焊盘小于0.25mm时，焊盘由于太小无法进行飞针测试，需要接受线路网络无法保障的风险。
• BGA区域的过孔：若采用盖油工艺，容易出现焊接短路的风险，建议改成过孔塞油。
• IC位引脚密集的板子：建议做沉金工艺，有利于焊锡的平整度，且一般密度过高的板子勿用手工焊接，建议机器焊接。

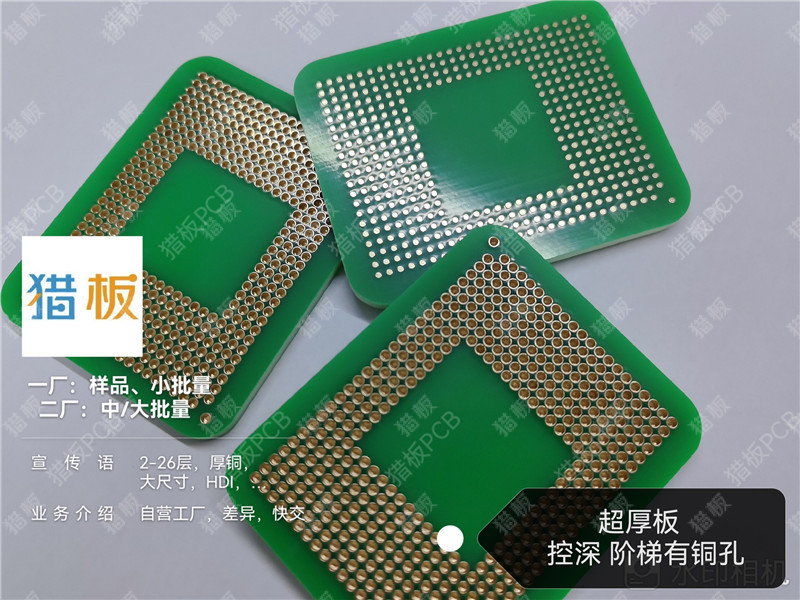

4.2 厚铜板

厚铜板（2oz及以上）的焊盘设计需要特别注意：

• 当基铜2-4oz时，阻焊桥需≥6mil。
• 厚铜板因线路表面更高，阻焊油墨在厚铜台阶上的覆盖和附着力更具挑战，需要更宽的阻焊桥设计余量。
• 猎板最大支持15oz高铜厚，厚铜板会自主加厚阻焊以充分保障介电性能。

4.3 高频/高速板

高频/高速板材（罗杰斯、台耀等）对焊盘设计的影响主要体现在：

• 材料介电常数和损耗因子不同，影响阻抗计算。
• 焊盘尺寸需与阻抗控制要求协同设计。
• 猎板支持罗杰斯3000-4000系列、台耀系列等高频板材。

五、设计到生产的衔接：工程师自查清单

在完成PCB设计、投板生产之前，建议工程师对照以下清单逐项检查焊盘相关设计：

尺寸与公差：

• 焊盘尺寸是否满足IPC-7351对应密度等级的要求？
• 焊盘单边是否≥0.25mm？
• 孔径是否考虑了引脚最大尺寸 + 0.15mm + 制造公差余量？
• 是否给关键焊盘标注了单独的公差要求？

间距与阻焊：

• 焊盘边到边间距是否≥0.2mm？（高密度设计需确认板厂LDI工艺能力）
• 阻焊桥宽度是否满足对应颜色和铜厚的最小要求？
• 焊盘间距小于0.4mm时是否考虑了铺白油或其它防连锡措施？

特殊场景：

• BGA焊盘是否采用了NSMD设计？
• 厚铜板是否加宽了阻焊桥？
• 高频板是否确认了阻抗与焊盘的匹配？

验收等级：

• 是否明确了Class 2还是Class 3验收标准？
• 高可靠性产品是否指定了更严格的孔铜厚度（如≥20um或25um）？

总结

PCB焊盘的间距与大小公差，从来不是一个可以“差不多就行”的参数。从IPC-7351的设计计算，到IPC-A-600的验收标准，再到板厂实际的制程能力——每一个环节都在提醒工程师：设计不只是画出来，更是要做出来。

三个核心结论：

第一，焊盘间距的底线是0.2mm，但高可靠性产品建议留足余量。 0.2mm是行业的“及格线”，而非“安全线”。对于汽车电子、工业控制等场景，建议将焊盘间距设计在0.25mm以上，并结合LDI阻焊工艺确保阻焊桥的完整性。

第二，公差不是设计值的“附属品”，而是设计的“核心参数”。 孔径公差±0.075mm、外形公差±0.13mm、蚀刻公差±20%——这些数字不是板厂随意写的，而是工程师在设计时必须考虑进去的“损耗”。不给公差留余量，就是在拿良率冒险。

第三，选对板厂、选对工艺，比“卡着极限设计”更靠谱。 猎板PCB的LDI阻焊工艺可实现焊盘1:1精准开窗，将阻焊桥宽度从传统工艺的2-3mil提升到4-6mil；四线低阻测试可精准拦截孔铜偏薄、线路缺损等隐患。这些工艺能力不是用来“炫技”的，而是切实帮助工程师把设计变成高可靠的产品。

给工程师的最后建议： 在设计阶段就与板厂充分沟通——把你的设计意图、应用场景、验收等级要求完整地告诉对方。一个好的板厂（如猎板PCB）不仅能帮你“做出来”，还能在设计阶段就帮你“避坑”。毕竟，焊盘虽小，但它连接的不只是电路，更是产品的生命线。
