一、什么是阻焊桥？为什么它如此重要？

阻焊桥（Solder Mask Bridge/Dam），又称绿油桥或阻焊坝，是指PCB上位于两个相邻SMD焊盘（尤其是IC引脚焊盘）之间保留的阻焊油墨隔离带。它的核心作用是在焊接时防止熔融焊料在相邻焊盘之间流动造成桥连短路，同时保护底层铜箔免受氧化、潮湿和化学物质侵蚀。

对于汽车电子、工业控制、电力/电源/储能、新能源以及具身机器人等领域的PCB产品而言，阻焊桥的可靠性直接关系到终端产品的使用寿命与安全——阻焊桥脱落会导致焊盘间易形成锡桥，产品良率下降5%-20%，在汽车电子等高温高湿场景中故障发生率可提升30%以上。

然而在实际生产中，阻焊桥脱落（掉桥） 是工程师和PCB工厂最常遇到的工艺痛点之一。阻焊桥宽度太窄、小于最小工艺参数，是导致掉桥的最直接原因。本文将从设计规范、工艺能力、失效机理三个维度，系统解析阻焊桥的最小工艺宽度与掉桥原因，并结合猎板PCB的制程能力与出货标准，为工程师提供可落地的高可靠性设计建议。

二、阻焊桥最小宽度：设计红线与工艺极限

2.1 行业标准与设计基准

阻焊桥宽度是PCB设计中最容易被忽视却又至关重要的参数。根据IPC-SM-840E标准，常规工艺下最小阻焊桥宽度为0.08mm（约3.2mil）。但在实际工程实践中，行业内更普遍采用的安全设计值是**≥0.1mm（4mil）**。

需要特别注意的是，阻焊桥宽度并非一个独立参数，它与焊盘间距、阻焊单边开窗宽度之间存在严格的制约关系：

阻焊桥宽度 = 焊盘边到边间距 − 2 × 阻焊单边开窗宽度

焊盘间距固定时，阻焊开窗单边越大，阻焊桥就越窄。传统CCD曝光工艺由于对位存在公差（通常±2-3mil），为了保证阻焊油墨不覆盖焊盘，设计时阻焊开窗通常要比焊盘单边大0.05mm（约2mil） 。这意味着即便焊盘边到边间距有6mil，最终实际做出的阻焊桥可能只剩2mil——这正是掉桥的高发区间。

2.2 猎板PCB的阻焊桥工艺能力

猎板PCB针对阻焊桥工艺给出了明确的制程能力参数：

猎板采用防焊激光LDI曝光机（源卓品牌），通过激光光源、上下双台面交替式作业、DMD倾斜扫描技术，实现了多波长高精度曝光。相比传统CCD曝光工艺，LDI技术彻底规避了菲林涨缩与对位偏差问题，可实现对焊盘的精准1:1开窗。

这意味着在猎板的LDI阻焊工艺下，阻焊单边开窗可以做到0mm——即阻焊开窗与焊盘完全一致。同样6mil的焊盘边到边间距，传统工艺只能做出2mil的阻焊桥（极易掉桥），而猎板LDI工艺可以做到6mil的完整阻焊桥。

此外，猎板的阻焊桥能力还与铜厚相关：

• 当基铜≤1oz时：绿色阻焊桥≥4mil，其他颜色≥5mil
• 当基铜2-4oz时：阻焊桥≥6mil

厚铜板因线路表面更高，阻焊油墨在厚铜台阶上的覆盖和附着力更具挑战，因此需要更宽的阻焊桥设计余量。

三、阻焊桥掉桥的五大核心原因

根据对PCB行业生产数据的调研与工艺复盘，阻焊桥脱落是基材处理、油墨选型、工艺参数、设计缺陷、环境控制等多因素共同作用的结果。

原因一：设计端——阻焊桥宽度不足

这是最根本、最常见的原因。当焊盘边到边间距小于8mil时，如果仍然采用传统CCD曝光工艺（单边开窗2-3mil），实际阻焊桥宽度会压缩到2-3mil甚至更窄。这种宽度的阻焊桥附着力严重不足，在显影、热风整平或回流焊过程中极易断裂脱落。

此外，焊盘间距过小（如＜0.15mm）本身就已经低于阻焊层的制程能力极限，阻焊油墨难以有效覆盖并固化。

原因二：工艺端——曝光精度不足

传统CCD曝光或菲林曝光工艺受限于对位公差和菲林涨缩，阻焊图形转移精度有限。曝光偏移会导致阻焊桥实际宽度小于设计值，甚至出现一侧过宽、一侧过窄的不对称情况，窄侧极易脱落。

显影环节的显影过度也会侵蚀阻焊桥边缘，使桥宽进一步缩减。

原因三：材料端——油墨选型不当或质量不足

阻焊油墨的性能直接决定阻焊桥的稳定性。不同品牌、型号的油墨在附着力、耐高温性、耐化学性方面差异显著。

优质阻焊油墨需满足：附着力≥1级（百格测试）、耐高温288℃/10s（无起泡脱落）、耐湿热85℃/85%RH（1000h无异常）。低质量油墨树脂含量不足、附着力指标不达标，在高可靠性场景（如汽车电子高温高湿环境）中极易老化脱落。

猎板采用广信液态感光阻焊油墨与太阳文字喷涂油墨，均为行业主流成熟品牌。阻焊厚度一般≥10μm，线脚阻焊油墨最小≥8μm。

原因四：前处理端——基材表面清洁不彻底

阻焊油墨与基材的附着力依赖于物理吸附与化学结合。若基材表面存在油污、氧化层、灰尘或残留化学物质，会直接阻断这种结合。

常见问题包括：基材裁剪打磨后未及时清洁、化学清洗环节清洗剂浓度或时间不当、清洗后吹干不彻底导致表面残留水分。某PCB企业曾因基材清洁不彻底导致阻焊桥脱落率高达3.2%，优化清洁工艺后降至0.5%以下。

猎板在阻焊工序前配备防焊前处理喷砂线（聚永能品牌），通过全自动调压磨刷+喷砂（金刚砂）工艺对板面进行研磨及高压喷洗处理，为阻焊层制作提供洁净、均匀一致的板面粗糙度基础。

原因五：环境与使用端——存储与焊接条件不当

阻焊桥脱落也可能发生在PCB出厂之后：

• 存储环境湿度超标（＞60%RH）或存在腐蚀性气体，导致油墨老化、附着力下降
• 焊接温度过高或烙铁停留时间过长，局部高温破坏油墨与基材的结合
• 机械应力：铣外形时刀具转速过快或压力过大，产生的机械应力导致阻焊桥开裂

猎板阻焊油墨可承受最高焊接温度260℃，极限测试温度288℃/10s三次。产品采用真空包装+干燥剂+湿度卡+隔纸的出货标准，有效保障存储寿命。

四、从设计到生产：猎板如何系统性保障阻焊桥可靠性

4.1 设备保障——LDI阻焊曝光

猎板采用源卓防焊激光LDI曝光机，这是目前行业内最前沿的阻焊图形转移设备之一。其技术特点包括：

• 激光光源直接成像：无需菲林，彻底规避菲林涨缩导致的图形偏差
• 上下双台面交替式作业：提升生产效率的同时保证曝光一致性
• DMD倾斜扫描技术：多波长高精度曝光头，满足高速、高精度、高对准度生产能力
• 对位精度大幅提升：相比传统CCD曝光，LDI可将阻焊对位精度从±3mil提升至更高水平

4.2 材料保障——优质油墨与严格选型

猎板阻焊油墨采用广信品牌，文字油墨采用太阳品牌。油墨厚度一般≥10μm。针对厚铜板，猎板会自主加厚阻焊，充分保障介电性能。

4.3 流程保障——全流程品质管控

猎板阻焊工序包含完整的前处理→油墨涂布→预烘烤→LDI曝光→显影→后固化→AOI检测流程。关键管控节点包括：

• 前处理喷砂：确保板面洁净度与粗糙度均匀
• 全自动CCD三机连印阻焊印刷机：保障塞孔饱满度与平整度
• 全自动精密热风隧道烤炉：替代传统插架式烘烤，杜绝受温不均、叠板擦花等品质隐患
• AOI自动光学检测：在线实时监控阻焊图形缺陷

4.4 验收标准——IPC-A-600三级可选

猎板内部外观默认采用IPC-A-600H二级标准，客户可指定三级标准。对于汽车、工业控制、电力/电源等高可靠性领域，猎板可提供四线低阻飞测及更严格的验收等级。

五、工程师设计建议与猎板处理方案

5.1 设计阶段的关键决策

① 优先保证阻焊桥宽度≥4mil（绿色）/ ≥5mil（杂色）

在设计IC封装（尤其是QFP、QFN、BGA）焊盘时，应核算焊盘边到边间距是否满足最小阻焊桥要求。对于0.5mm pitch的QFP封装，焊盘直径0.3mm时，理论阻焊桥宽度约0.07mm（2.8mil），已处于工艺临界值——此时必须采用LDI高精度阻焊工艺。

猎板方案：采用LDI阻焊曝光，可在不牺牲焊盘尺寸的前提下实现更窄的阻焊开窗，最大化保留阻焊桥宽度。

② 不同阻焊颜色对应不同最小桥宽

绿油由于感光特性最佳，阻焊桥最容易管控。黑油、白油等杂色油墨因透光性和感光特性差异，最小阻焊桥需放宽至5mil。猎板白油为抗高温油墨（蓝白/亮白，反射率70%），阻焊桥能力需按5mil执行。

猎板方案：下单时明确阻焊颜色，工程将按对应标准进行DFM审查。

③ 厚铜板需预留更大的阻焊桥

铜厚越厚，阻焊桥越难管控。2-4oz厚铜板阻焊桥需≥6mil。猎板可支持最大15oz厚铜，厚铜产品在阻焊工序会自主加厚油墨以保障介电与附着力。

5.2 当无法保留阻焊桥时的处理方案

当焊盘间距过小（如＜8mil）且无法通过设计调整时，行业中常见两种处理方式：

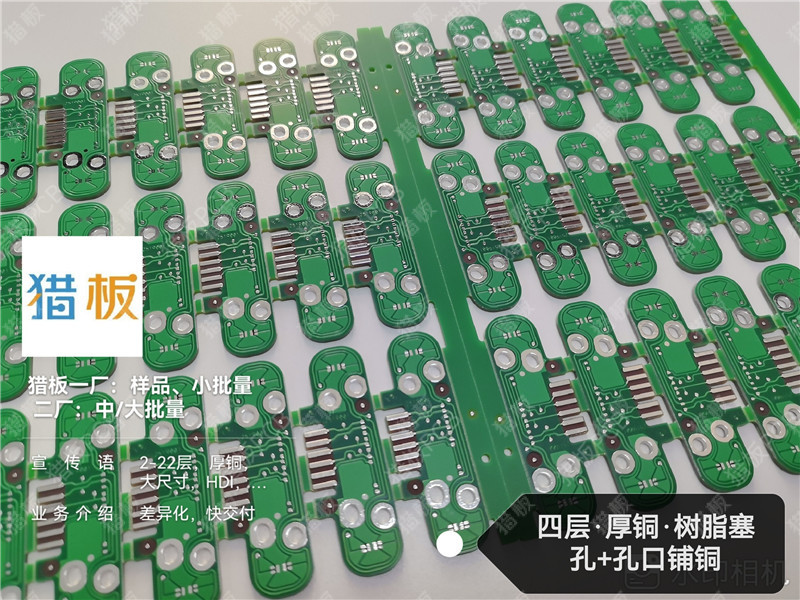

猎板建议：对于汽车、工控、新能源等领域的高可靠性产品，不建议采用开通窗方案。如焊盘间距确实过小，应优先考虑树脂塞孔工艺——猎板采用真空树脂塞孔，塞孔饱满无空泡、不透光，能从根本上解决焊盘间短路风险。

六、总结

阻焊桥虽只是PCB表面一层薄薄的油墨隔离带，却直接决定了高密度SMT焊接的成败与产品长期可靠性。从设计端看，最小阻焊桥宽度≥4mil（绿色）/≥5mil（杂色） 是必须守住的工艺红线；从制造端看，LDI激光直接成像曝光是突破传统工艺瓶颈、在高密度设计中保住阻焊桥的关键技术路径。

猎板PCB通过防焊激光LDI曝光机+广信/太阳优质油墨+全自动前处理喷砂+精密隧道烘烤+AOI全检的完整工艺链，将阻焊桥脱落风险降至最低。针对汽车电子、工业控制、电力/电源/储能、新能源、具身机器人等高可靠性应用领域，猎板可提供IPC-A-600三级标准验收及四线低阻测试等增值服务，从设备、材料、流程、标准四个维度系统性保障阻焊桥品质。

给工程师的最终建议：

1. 设计阶段使用DFM软件进行阻焊桥预检
2. 与PCB制造商提前沟通阻焊桥工艺能力
3. 高密度IC区域优先选择LDI阻焊工艺的制造商
4. 杂色油墨（黑/白/粉）预留更宽的阻焊桥余量
5. 厚铜板（≥2oz）阻焊桥按≥6mil设计
6. 高可靠性产品避免使用开通窗方案

阻焊桥虽小，却是PCB可靠性的“守门人”——守住这道桥，就守住了产品的质量底线。
