一、什么是层间对位精度？为什么它如此重要？

对于多层PCB而言，层间对位精度指的是各导电层之间图形相对位置的一致性。说得更直白一些——当你把十几层甚至二十几层的电路板压合在一起时，每一层的线路图形是否“对齐”了。

这个看似简单的“对齐”问题，在高速信号、高密度互连（HDI）和高可靠性应用中，往往决定着产品的成败。0.05mm的层间偏移就可能导致高速信号完整性的完全失效。对于汽车ADAS系统、工业伺服驱动、储能BMS等高密度集成场景，层间对位精度更是不可妥协的硬指标。

那么，行业标准是怎么规定的？IPC-6012标准中，Class 2要求内层靶标偏移量≤±75μm；高多层PCB层间对准偏移通常不超过75μm，而航空航天等高端领域要求控制在30μm以下。HDI板的要求则更为严苛，通常需要±25μm甚至更高的精度。

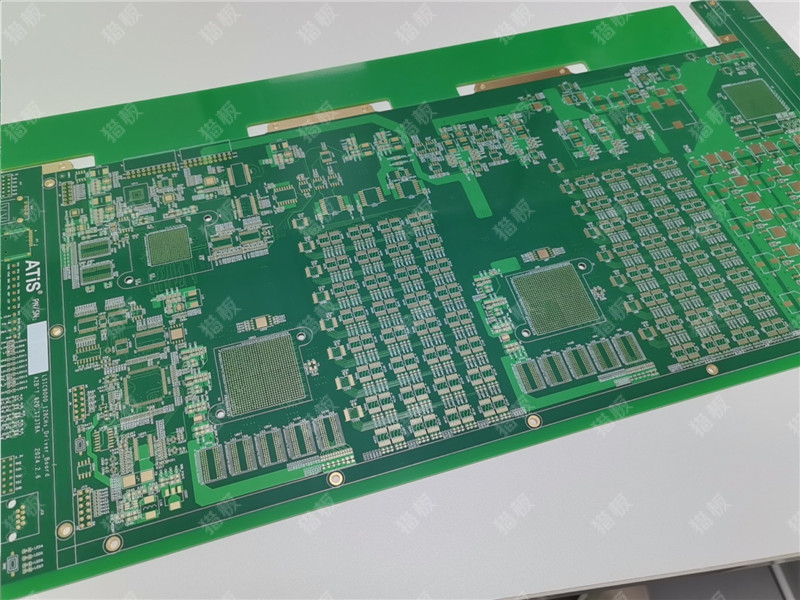

猎板的高多层板对位精度可满足±12μm，重合精度可达25μm。这个数字意味着什么？它比IPC Class 3的常规要求还要高出数倍——这正是面向汽车电子、工业控制、电力电源等高可靠性领域所必须具备的工艺能力。

二、哪些因素在“偷走”你的层间对位精度？

层间对位精度不是一个孤立的技术指标，它受到从材料到工艺的全链条影响。理解这些影响因素，是工程师在设计阶段就做好可制造性设计（DFM）的前提。

板材涨缩是最大的“元凶” 。PCB在制造过程中要经历多次高温压合。不同材料的热膨胀系数（CTE）不同，在温度变化时会产生不同程度的膨胀或收缩。尤其是当设计中将差异较大的内层芯板组合在一起时，芯板特性、工艺流程、菲林涨缩的差异会导致压合过程中各层伸缩比例不一致，从而出现层间对准度偏移。

压合工艺参数同样关键。压合温度、压力、升温速率的控制精度，直接决定了树脂流动的均匀性和层间应力的分布。不对称的叠层结构在压合过程中会因CTE差异产生不均匀的应力分布，导致成品板翘曲超标。

图形转移环节的精度也不可忽视。传统菲林曝光工艺中，菲林受车间环境温湿度的影响会产生涨缩，芯板本身也有涨缩，叠加起来使得内层间对位精度更加难以控制。曝光机对位偏差、人员操作误差等因素都会累积。

钻孔精度同样影响层间对位。对于高多层板而言，钻孔精度的意义不仅在于孔径本身，更在于它为后续的层压对位和线路图形转移提供了基准。

三、设计阶段能做些什么？

层间对位精度的问题，在设计阶段就可以做很多预防性工作。

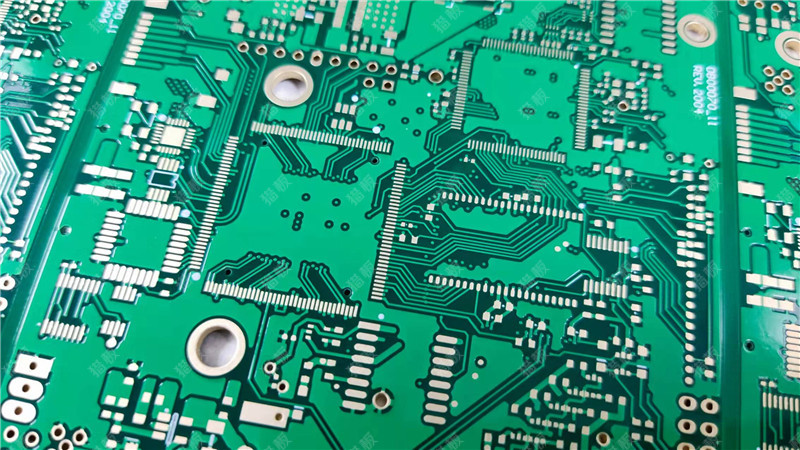

对称叠层设计是第一道防线。业内普遍遵循的准则是：叠层结构应力求对称。猎板在设计环节即强调对称原则——要求介质层厚度超过内层铜箔的两倍，并通过对称叠层设计降低形变概率。以典型的6层板为例，推荐的对称叠层顺序为“信号层-地层-电源层-电源层-地层-信号层”。

板材选型需要提前考量。建滔KB-6164是一款Tg140的可适应无铅焊接的高性价比材料，具备良好的耐热性、CTE及CAF性能，还具有更宽的压合加工窗口，可以提高多层板压合中的对位精准度以及厚度均匀性。对于高频应用场景，可选用Rogers系列、台耀系列等高频板材。

阻抗设计需预留调整空间。影响阻抗计算的因素包括线宽、线间距、铜厚、阻焊厚度、介质厚度和介电常数。当线宽和间距如何调整都无法达到阻抗值时，就必须改变介质厚度（即层压结构）。如果涉及到特殊压合结构（如增加芯板或需要定制特殊芯板），价格会相应变化。设计阶段提前与工厂沟通叠层方案，可以避免后期被动调整。

四、材料选择如何影响层间对位？

材料的选择不仅影响电气性能，更直接关系到层间对位的可实现性。

芯板与半固化片的匹配是压合工艺的基础。半固化片（PP）的选型需重点关注三个核心参数：含胶量（RC%）直接影响树脂填充导线间空隙的能力和压合后的介电层厚度；流胶量（RF%）反映树脂流动性；凝胶时间是匹配压合温度曲线的关键依据。

猎板在选材上优先采用建滔A级板材，并通过微蚀处理铜箔表面以增强层间结合力。在介质层组合上，采用含胶量梯度分布的PP搭配（如2116+3313），既保证填胶充分，又避免织纹缺陷。

不同Tg值的板材适用不同场景。Tg值越高，印制板的耐热性、耐潮湿性、耐化学性、耐稳定性等特征都会相应提高和改善。对于汽车电子等需要承受-40℃到125℃严苛温变的场景，选择高Tg板材不仅关乎可靠性，也关乎压合过程中的尺寸稳定性。

五、生产环节如何保障层间对位精度？

从设计到生产，层间对位精度的实现最终要落实到每一个制造环节的工艺控制上。

曝光设备的升级是关键突破。传统菲林曝光工艺受环境温湿度影响大，精度难以保证。猎板采用LDI（激光直接成像）设备，摒弃物理菲林，直接通过激光在干膜上成像，彻底消除了底片胀缩、对位标记变形带来的误差。配合激光直接成像技术，多层板层间对位误差可控制在5μm以内。线路LDI曝光机采用专利技术的数字步进扫描光刻技术，线宽解析度最高可达40μm（1.6mil），对位精准度偏差±10μm。

钻孔设备提供基准精度。东台数控钻机采用全线性马达和高精度滚珠螺杆，自钻孔精度达±0.018mm。大族钻机配备进口西风主轴和三轴全线性电机，控深钻孔精度达±15μm。针对HDI板所需的微孔加工，猎板采用CO₂激光与UV激光混合钻孔技术，激光盲孔直径可低至0.075mm（约3mil）。

压合设备与工艺参数是层间对位的“临门一脚”。猎板的压合线配合高精度对位系统，可满足高多层板的层压需求。X-RAY检测机采用X光透射成像原理，可对高多层板内层、压合、钻孔重合度进行透视成像检查，10倍光学放大，覆盖板厚最大10mm、层数最多30层的品质检查。

检测手段是品质的“守门员” 。猎板建立了从制程监控到成品检测的多层检测体系。显微切片金相显微镜可对PCB切片进行高倍显微观测，清晰呈现孔壁、铜层、镀层等微观结构。值得关注的是，猎板将行业惯用的二线导通测试升级为四线低阻测试——普通飞针二线测试精度仅为Ω级，对微小缺陷存在检测盲区；四线测试通过独立电压回路消除干扰，精度达0.1μΩ~0.1mΩ。

六、IPC标准与实战数据对比

理解标准是工程师评估产品质量的基础，但标准只是起点，不是终点。

IPC二级与三级的核心差异体现在多个维度：

猎板默认执行IPC-A-600H二级标准，覆盖绝大多数工业控制需求；客户可指定三级标准。三级禁止补线的要求，倒逼前道工序的对位精度必须控制在±3mil以内。

但猎板的实际制程能力远超这一基准。在HDI领域，层间对位精度达±15μm；高多层板对位精度可满足±12μm。配合LDI技术，多层板层间对位误差可控制在5μm以内。这些数据意味着：即便客户指定IPC三级标准，猎板的实际交付能力仍有充足的余量——这正是面向汽车电子、医疗设备等高可靠性产品时的重要保障。

七、不同应用场景对层间对位精度的差异化要求

并非所有PCB都需要最高的层间对位精度，不同应用场景有着不同的侧重点。

汽车电子（ADAS系统、自动驾驶域控制器、BMS电池管理系统）对层间对位精度要求最为严苛。这不仅因为车载环境温度范围宽（-40℃到125℃），更因为ADAS涉及高速信号传输，层间偏移会直接影响信号完整性。猎板已通过IATF16949质量管理体系认证，这正是汽车行业的“入场券”。

工业控制（PLC、工业机器人伺服驱动）同样对可靠性要求极高。工业现场往往存在振动、温湿度变化、电磁干扰等复杂因素，层间对位不良可能导致长期使用中发生内层短路。

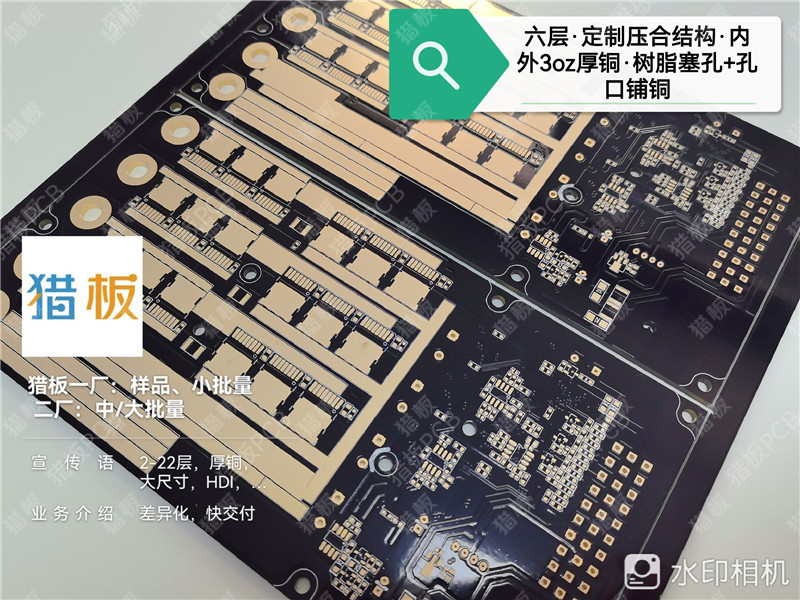

电力电源与储能新能源领域，厚铜板、高压场景更为常见。这些产品不仅要求层间对位精度，还要求孔铜厚度、阻焊厚度等配套指标的提升。三级标准下2oz铜厚要求≥70μm，3oz要求≥105μm，并可指定最高10oz。

具身机器人领域则面临高密度、高集成的双重挑战，HDI技术的应用使得层间对位精度成为刚需。

猎板高多层板对位精度可满足±12μm、重合精度25μm的制程能力，配合IATF16949体系认证和IPC Class III验收标准，为上述高可靠性领域提供了从设计到量产的全链条保障。

总结

层间对位精度不是一个孤立的制造参数，而是贯穿PCB设计、材料选型、工艺控制、品质检测全链条的系统工程。

对于工程师而言，理解层间对位精度的意义在于：在设计阶段做好对称叠层和板材选型，在投板前与工厂充分沟通制程能力，在验收时明确IPC等级要求。0.05mm的层间偏移，在低速电路中可能无关紧要，但在高速信号、高密度互连和高可靠性应用中，可能就是“差之毫厘，谬以千里”。

猎板在高多层和HDI领域提供的±12μm至±15μm层间对位精度，配合LDI激光直接成像、四线低阻测试、X-RAY全检等技术和手段，为汽车电子、工业控制、电力电源、储能新能源、具身机器人等领域的工程师提供了一个从设计到量产的高可靠性选择。

精度是设计出来的，更是制造出来的。
