一、为什么你的异形PCB总是卡在加工环节？

在实际项目开发中，不少工程师遇到过这样的情况：PCB电气设计完美通过仿真，Layout也做得无可挑剔，但板子一进工厂就出了问题——要么边框加工精度不够导致装配卡壳，要么拼板方式不对导致分板时损坏器件，要么外形公差没留够导致板子装不进结构件。

这些问题在常规矩形PCB上并不突出，但对于圆形、弧形、多边形、带异形开槽或镂空结构的异形PCB来说，边框设计的每一个细节都直接决定着板子能否顺利量产。汽车电子、工业控制、电力电源、储能新能源以及具身机器人等领域的产品，往往受限于紧凑的结构空间，异形PCB的使用越来越普遍。而这类产品对可靠性的要求又远高于消费电子——板子装不进外壳会延误项目进度，分板应力导致器件开裂则可能引发批量召回。

本文将从设计规范、拼板策略、外形加工、特殊结构处理四个维度，系统梳理异形PCB边框设计的要点，并结合猎板PCB的实际制程能力与出货标准，给出可落地的设计建议。

二、边框设计的基础规范：把“外形层”画对，就成功了一半

2.1 外形层的唯一性原则

异形PCB边框设计最容易犯的错误之一，就是外形层不唯一。有的工程师在Keep-Out Layer画了外形线，又在Mechanical 1层画了另一套外形线，两条线还不重合。工厂CAM工程师拿到资料后无法判断以哪条为准，要么反复沟通确认耽误时间，要么按错的那套做了导致报废。

正确的做法是：在整个设计文件中只保留一个明确的外形定义层。主流EDA工具中，建议统一使用Mechanical 1层（AD软件）作为边框层，外形层必须能合围成一个完整的几何图形，不允许有缺口。如果板卡确实存在异形缺口设计，需要在缺口位置补齐封闭图形，并在加工说明中标注清楚。

2.2 板边安全距离的硬性要求

异形板的边缘往往不是直线，走线和铜皮距离板边的控制比矩形板更考验设计功力。行业通行的安全规则是：所有走线、铜皮、焊盘距离板边≥0.3mm，以避免铣外形时割板露铜导致短路。对于高密度设计，这个距离建议放宽到0.5mm以上。

尤其需要注意的是，板边禁止放置贴片器件、过孔和丝印。很多工程师在空间紧张时会把小封装阻容件贴着板边放，这在异形板上风险更高——铣刀路径是沿着边框走的，贴边器件被铣刀碰到会导致铜皮起翘或器件位损坏。

2.3 尖角与圆弧的处理原则

异形边框上不可避免会出现尖角。从生产角度来说，PCB外形尖角位置需要用铣刀铣到位，而铣刀本身有直径（常用铣刀直径1.0mm、1.2mm、1.6mm等），理论上的“尖角”在实际加工中会形成一个R角。如果设计要求绝对尖角，需要在拼板时把尖角位置延伸到工艺边内，让铣刀可以铣进工艺边完成尖角成型。

更推荐的方案是在设计中主动做圆弧过渡。圆弧过渡不仅让外形更美观，还能避免尖角处应力集中导致板边开裂。猎板铣外形圆弧的内角最小可做到R≥0.5mm，设计时可以参考这个下限。

三、拼板策略：异形板不能V-CUT？邮票孔怎么设计？

3.1 为什么异形板不能用V-CUT？

V-CUT（V形切割）是目前PCB拼板最常用的连接方式，但它的局限性非常明显——V-CUT刀只能走直线，无法走曲线和折线。对于矩形或规则形状的板子，V-CUT确实高效；但对于圆形、弧形、多边形等异形边框，V-CUT根本做不到。

即使勉强在某些直线段上做V-CUT，异形板的尖角位置也会因为铣刀无法到达而产生毛边，分板后还需要额外打磨。

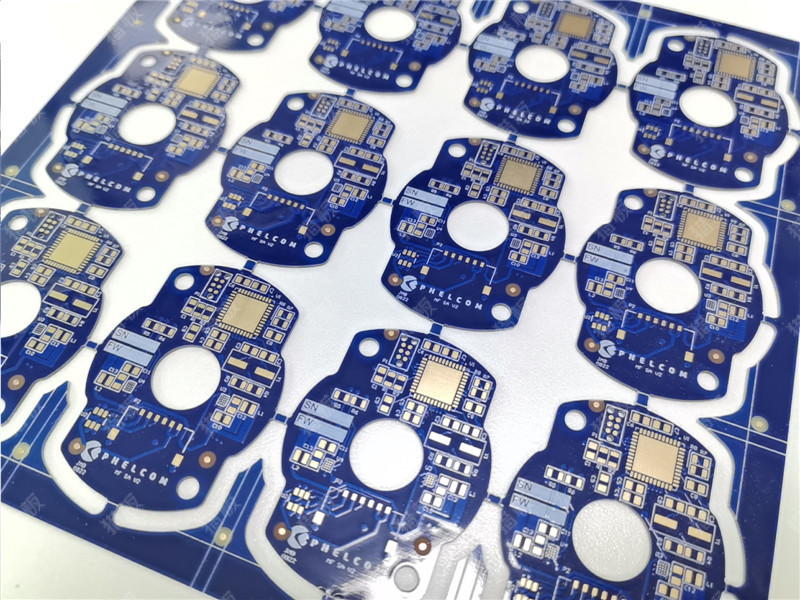

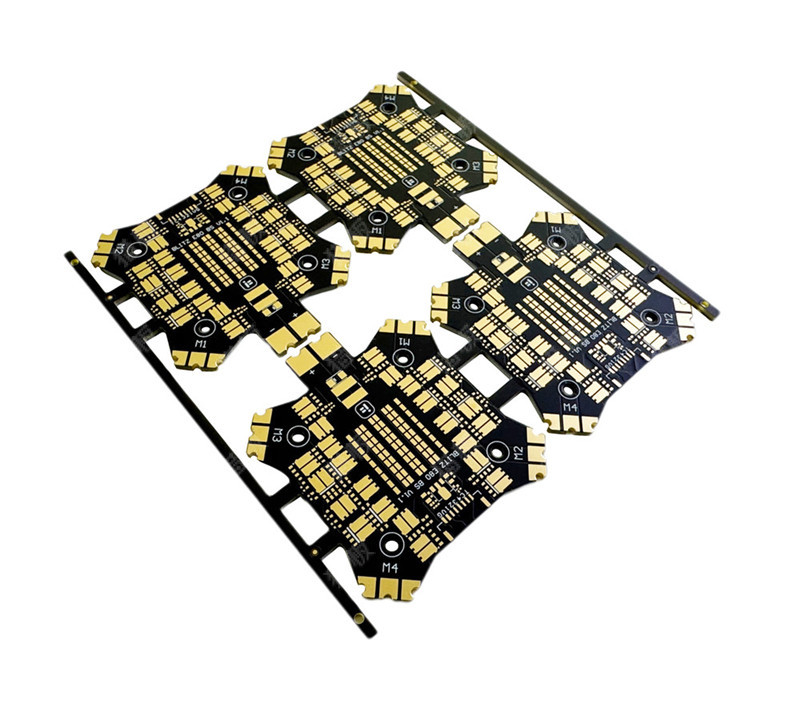

3.2 邮票孔的设计要点

异形板的标准拼板方案是邮票孔连接。邮票孔是在两个板子的连接处通过一小块板材和若干小孔进行连接，分板时沿着邮票孔掰开即可。

邮票孔设计有几个关键参数：

• 孔径：建议单孔直径0.60mm，一排5-8个孔为一组
• 排数：推荐双排设计，连接强度更可靠
• 位置：邮票孔应布置在板边相对平直的位置，避免布置在尖角或弧形段

猎板对有铜半孔的最小孔径要求为Φ1.0mm，虽然邮票孔通常为非金属化孔，但设计时仍需考虑孔径与板厚的匹配关系。

3.3 工艺边的必要性

对于元器件最外侧距离板边缘＜3mm的PCB，必须加工艺边。工艺边通常加在较长的一侧，宽度一般5mm，用于SMT贴片时的夹持和定位。异形板由于本身形状不规则，对定位精度的要求更高，工艺边的必要性也更加突出。

异形板还建议在板边增加2-3个定位孔（孔径2.0mm±0.1mm），避免SMT时板件偏移。定位孔应设计为NPTH（非金属化孔），孔位公差按猎板标准为±0.05mm。

猎板在拼板方面的经验是：异形板、圆形板或尺寸小于10×10cm的板子，不论是手工焊接还是上机贴片，都建议拼板出货，可提高焊接效率和降低加工费用。

四、外形加工精度：公差给不够，装配全是泪

4.1 铣外形公差：你能接受多大的偏差？

外形加工是异形PCB边框设计的最后一道关卡，也是最容易出问题的地方。铣外形是用数控铣床沿着边框路径将单板从拼板上切割下来，其加工精度直接决定了板子能否装进结构件。

猎板的外形加工能力如下：

设计建议：如果板子需要与外壳精密配合（如密封结构、导轨安装），建议在图纸中注明外形公差要求为±0.05mm。常规项目可按±0.13mm设计，成本更低。猎板支持客户指定更严格的外形公差。

4.2 铣外形圆弧内角的限制

如前面提到的，铣外形圆弧的内角最小为R≥0.5mm。设计中如果出现小于0.5mm的内角，要么修改设计增大R角，要么接受该位置加工后会有轻微的不规则残留。

4.3 板厚对外形加工的影响

板厚越大，外形加工的难度和公差控制难度也越大。猎板支持的板厚范围为0.2mm至6.0mm，其中：

• 板厚≥1mm时，成品厚度公差为±10%
• 0.2mm≤板厚＜1mm时，成品厚度公差为±0.10mm

对于超薄板（0.2-0.4mm）的异形设计，建议避免过于复杂的边框形状，优先考虑邮票孔拼板而非V-CUT。

五、特殊结构处理：开槽、沉头孔与阶梯槽

5.1 异形开槽与镂空设计

异形PCB除了外形不规则，还经常包含内部开槽或镂空结构。这类设计的核心要求是：开槽边缘光滑，无尖角锐角；开槽周边完整隔离，无走线铜皮靠近。

如果开槽宽度小于铣刀直径，铣刀无法进入加工，需要用钻头先钻孔再铣削，成本会显著上升。设计时建议开槽宽度不小于1.0mm。

5.2 沉头孔的设计参数

沉头孔在需要螺钉固定的异形板中非常常见。猎板支持两种沉头孔类型：

T型沉头孔（180°） ：

• 深度≥0.2mm，深度公差±0.1mm
• 孔径范围2-6.2mm
• PTH孔公差±0.2mm，NPTH孔公差±0.15mm

V型沉头孔（90°） ：

• 深度公差±0.1mm
• 孔径范围2.8-7.5mm
• PTH孔公差±0.2mm，NPTH孔公差±0.15mm

设计沉头孔时，需在文件中明确标注角度类型、深度要求及孔径。

5.3 阶梯槽与阶梯孔

对于需要嵌入式安装元器件或需要不同深度台阶的异形板，阶梯槽和阶梯孔是常见需求。猎板的阶梯槽工艺在铣外形环节有扎实的精度保障——铣外形公差±0.13mm、极限±0.05mm，孔到边公差±0.177mm、极限±0.10mm，这些能力为阶梯槽的槽宽和槽位精度提供了工艺基础。

5.4 大尺寸异形板的特殊考量

猎板最大加工尺寸为1000mm×600mm，对于超大尺寸的异形板，还需要注意：

• 翘曲度控制：猎板常规翘曲度≤0.75%，可定制≤0.5%
• V-CUT方向限制：VCUT方向不可超过600mm
• 对于拼板为异形或尺寸达不到常规V-CUT要求的订单，猎板支持大板V-CUT工艺——即先V-CUT再铣板

六、总结：异形PCB边框设计的7条核心原则

回顾全文，异形PCB边框设计可以归纳为以下7条核心原则：

1. 外形层唯一，缺口要补齐。 只用一层定义外形，确保图形封闭完整。

2. 板边留足安全距离。 走线、铜皮、焊盘距板边≥0.3mm，贴片器件远离板边。

3. 尖角做圆弧过渡。 内角R≥0.5mm，既美观又避免应力集中。

4. 异形板用邮票孔拼板，不用V-CUT。 邮票孔孔径0.6mm，5-8孔一组，双排设计。

5. 预留工艺边和定位孔。 器件距板边＜3mm时必须加工艺边；加2-3个定位孔辅助SMT。

6. 外形公差提前标注。 常规±0.13mm，高精度要求标注±0.05mm。

7. 特殊结构单独标注。 沉头孔注明角度和深度，开槽保证铣刀可进入，阶梯槽注明台阶尺寸。

异形PCB的边框设计并不复杂，但每一个细节都关系到板子能否顺利从设计图纸变成可用的实物。在汽车电子、工业控制、电力电源、储能新能源以及具身机器人等对可靠性要求极高的领域，一次外形设计失误可能导致数周的项目延期和数万元的成本损失。希望本文梳理的规范和猎板提供的制程能力数据，能帮助你在下一次异形PCB设计中少走弯路。
