在PCB设计中，布线距离板边多远才算安全？这个问题看似简单，却直接关系到产品能否顺利量产、长期运行是否可靠。很多工程师在设计阶段只关注电气性能，将走线一路拉到板边甚至贴着板边走，结果到了生产环节才发现——板边铜皮被铣刀撕裂、V-CUT分板后线路断裂、安装孔附近短路烧板……这些问题轻则导致报废率上升，重则引发批量客诉。

板边安全距离不是摆设，它同时承载着三个维度的要求：制造工艺的物理极限（铣刀切割、V-CUT分板的机械应力）、电气安全的绝缘要求（爬电距离与电气间隙）、产品可靠性的长期考验（温湿度、振动、冷热冲击）。本文基于IPC-2221B设计标准与IPC-A-600H可接受性标准，结合猎板PCB的实际制程能力与出货标准，系统梳理板边安全距离的设计规范与落地建议。

一、板边距的基础规则：导线/铜箔到板边的距离

1.1 IPC标准怎么说

根据IPC-2221B《印制板设计通用标准》，导电图形到板边的最短距离有明确分级：

• 外层导线/铜箔：至少0.25mm（10mil）。这是为了防止分板（铣切或V-CUT）过程中损伤走线或铜箔，导致短路、断路或绝缘性能下降。
• 内层导线/铜箔：通常要求更大，至少0.5mm（20mil）或以上。因为分板时产生的应力可能影响到内层线路，且内层一旦受损几乎无法修复。
• 关键信号线：建议额外增加板边距以提高可靠性。

1.2 不同应用场景的推荐值

通用保守设计值只是一个起点，实际设计中需根据产品应用场景调整：

1.3 猎板的工艺能力与处理建议

猎板在外形加工环节的制程能力为板边距提供了坚实的基础保障：

• 外形精度公差：常规±0.13mm，高标准可达±0.10mm（可指定±0.05mm）
• 铣外形公差（孔到边） ：常规±7mil（0.177mm），极限可达±4mil（0.10mm）
• V-CUT错位度：最小可控制在0.10mm

猎板建议：在设计阶段将板边禁布区设置为至少0.3mm，对于工业控制、汽车电子、储能等可靠性要求较高的产品，建议设置为0.5mm以上。如果产品采用V-CUT分板方式，导线距离V-CUT中心线至少0.5mm。

二、分板方式决定板边距：V-CUT vs 铣边 vs 邮票孔

板边处理方式是决定板边安全距离的核心变量之一。

2.1 V-CUT分板

V-CUT是拼板分板中最常见的方式，但也是风险最高的一种。V-CUT刀片在板子两面切割出V型槽，分板时应力集中，容易撕裂靠近板边的铜箔或线路。

关键要求：

• 导线/铜箔距V-CUT中心线至少0.5mm（20mil），强烈建议≥0.8mm
• V-CUT线必须设置在无铜区域，距离最近的铜箔至少0.5mm
• V-CUT两侧应保留至少0.4mm的禁布区
• V-CUT剩余厚度通常为板厚的1/3

猎板工艺参数：

• 外形V-CUT尺寸：≥7.5×7.5cm
• V-CUT余厚及公差：成品板厚的1/3，公差±0.1mm
• V-CUT错位度：最小0.10mm
• 支持V-CUT板厚0.4mm～4.0mm

猎板建议：如果板边有重要的信号线或电源线，应主动内缩布线，或改用邮票孔拼板方式。对于2.4mm以上的厚板，V-CUT精度控制难度增加，建议优先采用铣边分板。

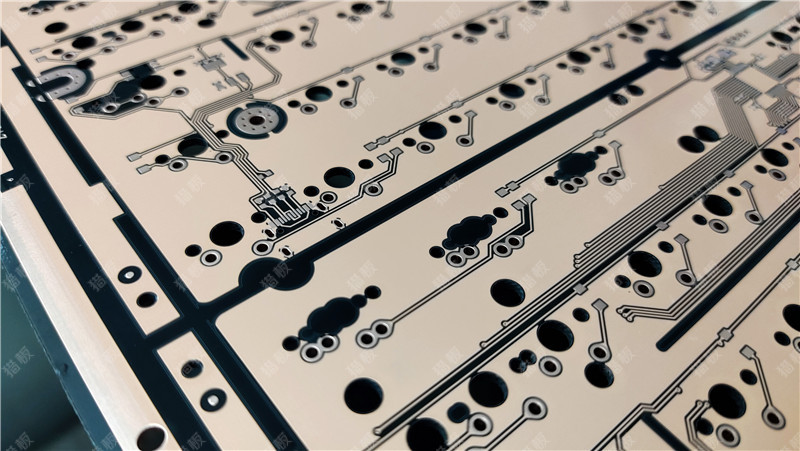

2.2 铣边（Routing）

铣边是用铣刀沿板轮廓切割，机械应力相对V-CUT更小，但对导线到铣刀路径的距离仍有要求。

关键要求：

• 导线距铣边路径至少0.3mm
• 行业常规为0.3～0.5mm

猎板工艺参数：

• 铣外形公差：±0.13mm（极限±0.05mm）
• 铣外形圆弧内角：R≥0.5mm

猎板建议：猎板的外形精度可控制在±0.05mm（需指定），设计时建议预留0.3mm以上的安全余量。对于大批量订单，建议将板边距设置为0.4mm以上，以包容生产中的正常公差波动。

2.3 邮票孔

邮票孔适用于异形板或无法V-CUT的拼板设计。

关键要求：

• 邮票孔孔径通常0.6～1.0mm，孔间距0.5～1.0mm
• 连接桥宽度通常0.5～1.0mm
• 线路离邮票孔边缘至少0.5mm，防止分板时撕裂
• 邮票孔应避开元件区域，至少距离最近元件1mm以上

猎板建议：邮票孔设计时建议孔径采用0.8～1.0mm，孔间距1.0～1.2mm，每边至少3组孔群以确保分板强度。板边导线应距离邮票孔边缘至少0.5mm。

三、安装孔与螺丝孔的板边安全距离

安装孔和螺丝孔附近的布线需要特别注意机械挤压和电气短路风险。

关键要求：

• 安装孔/螺丝孔附近：导线距离≥2.0mm
• 安装孔周围禁布区：≥1.0mm（40mil）
• 螺丝孔周围预留3～5mm无铜区
• 孔边距板边≥1.5mm，防止孔壁崩裂

猎板工艺参数：

• 钻孔孔径（PTH）公差：±0.075mm（可指定±0.05mm）
• 钻孔孔径（NPTH）公差：±0.05mm
• 孔位公差：±0.05mm

猎板建议：安装孔附近的铜箔应内缩至少1mm，避免螺丝紧固时铜箔受压短路。如果安装孔需要接地，建议采用梅花焊盘设计，既保证电气连接又降低应力集中风险。

四、高压与安规：爬电距离和电气间隙

对于汽车电子、电力电源、储能等高压应用场景，板边安全距离不仅仅是制造工艺问题，更是安规合规问题。

4.1 两个关键概念

• 电气间隙：两相邻导体或导体与地之间沿空气测量的最短距离
• 爬电距离：两相邻导体或导体与地之间沿绝缘表面测量的最短距离

爬电距离的要求通常比电气间隙更严苛，布线时必须同时满足两者。开槽（槽宽应大于1mm）只能增加爬电距离，不能增加电气间隙。

4.2 IPC-2221B的间距公式

IPC-2221B提供了高压间距的计算基准：

最小间距 = K × (电压峰值)^0.6

其中K为材料常数，FR-4常用K=0.6～0.8。

常见参考值：

• 100V：≥0.5mm
• 300V：≥3.2mm

猎板工艺能力：

• 可进行耐压测试项目
• 1mil介质厚度≈500V耐压能力（老化后为300V）
• 绝缘层厚度最小0.07mm

猎板建议：高压产品在设计阶段就必须验证安规距离，参考IPC-2221或具体认证标准。猎板可配合客户进行耐压测试验证，确保产品符合安规要求。对于内层线路，不同层间可按照固体绝缘设计，同层可按污染等级降一级处理。

五、内层铜箔到板边的缩进设计

内电层的铜箔到板边必须保持足够的缩进距离。

关键要求：

• 内层铜箔必须离PCB物理边缘一定距离（内缩）
• 主要目的：防止生产或使用中发生短路，满足爬电距离/电气间隙要求
• 内层板边距通常要求与外层相同或略小

猎板工艺参数：

• 层间对位精度：≤0.1mm
• 线路内层图形对位精度：±2mil
• 重合精度可满足25um

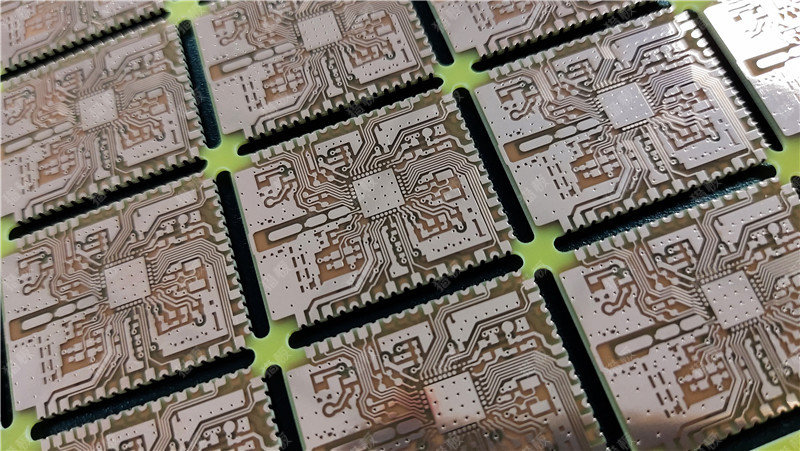

猎板建议：内层铜箔建议缩进板边至少0.3mm，多层板设计时建议缩进0.5mm以上。如果板边需要做金属化半孔（有铜半孔），孔径最小需≥1.0mm，并且设计时需要先钻破孔以避免拉扯铜丝。

六、常见设计陷阱与猎板处理建议

陷阱1：铺铜直接拉到板边

大面积铺铜如果直接铺到板边，铣边时容易产生铜毛刺，甚至导致铜皮卷边或电气短路。

猎板建议：铺铜应相对板边内缩0.2～0.5mm。可在设计软件中为铺铜单独设置安全间距规则，例如整板设为0.25mm、铺铜设为0.5mm。

陷阱2：V-CUT板边布线过近

V-CUT分板时应力集中，靠近V-CUT线的线路容易被撕裂。

猎板建议：确保导线距V-CUT中心线至少0.5mm。如果板边有重要信号线，建议改用铣边分板或增加板边禁布区宽度。

陷阱3：忽略板厂的实际制程能力

不同板厂的设备精度和制程能力差异很大，同一套设计规则在不同板厂可能得到完全不同的结果。

猎板建议：设计前查阅板厂的工艺能力文档。猎板的制程能力文档中明确规定了各项公差，设计时建议预留足够余量以包容正常制造偏差。

陷阱4：板边孔距不足

孔边距板边过近，钻孔时容易导致孔壁崩裂或板边破损。

猎板建议：孔边缘距板边至少1.5mm。猎板的钻孔定位精度±0.05mm，但在设计时仍建议预留充足的安全距离。

七、板边安全距离的DFM检查清单

在投板前，建议工程师逐项检查以下板边安全距离设置：

总结

PCB布线与板边安全距离从来不是一个可以“差不多就行”的设计参数。它连接着三个关键维度：

制造端——板边距不足会导致铣边撕裂铜皮、V-CUT分板拉断线路、钻孔崩裂板边，直接拉高报废率。猎板在钻孔精度（±0.05mm）、外形精度（±0.05mm可指定）、V-CUT错位度（0.10mm）等方面的制程能力，为板边安全距离提供了可靠的制造保障。

安规端——高压产品必须严格遵循IPC-2221B的间距公式和爬电距离要求，这是产品通过UL、IEC等认证的前提。猎板可配合客户进行耐压测试，确保产品符合安规。

可靠性端——汽车电子、工业控制、储能等领域的PCB长期面临振动、温变、潮湿等严苛环境，板边安全距离的冗余设计直接关系到产品的使用寿命。猎板执行IPC-A-600H二级标准（可指定三级），孔铜默认18um以上，为高可靠性应用提供品质保障。

给工程师的最终建议：在设计阶段就将板边禁布区规则写入设计规范，并在布局布线完成后执行严格的DRC检查。不要等到板子做出来才发现问题——到那时，改一版的时间成本和金钱成本都远高于设计阶段的一次规则设置。
