在PCB设计领域，“50Ω”“90Ω”“100Ω”是工程师再熟悉不过的数字。无论是射频天线的馈线、USB的高速差分对，还是车载以太网的传输线，阻抗匹配都是一个绕不开的核心议题。

但一个经常被追问的问题是：PCB的阻抗匹配究竟是如何计算出来的？ 设计图纸上的线宽和间距，到了板厂又是如何被“造”成目标阻抗值的？

本文将从阻抗的物理本质出发，逐步拆解阻抗匹配的计算逻辑、关键影响因素，并结合猎板PCB在高多层、高精密电路板领域的制程实践，展示理论计算是如何通过设备、工艺与品控体系精准落地的。

一、什么是特性阻抗？为什么必须做匹配？

特性阻抗是信号在PCB传输线上传播时所遇到的“阻力”。它不同于直流电阻——直流电阻衡量的是导体对电流的阻碍，而特性阻抗衡量的是高频信号在传输线中传播时电压与电流的比值。

当信号频率足够高时，PCB上的走线不能再被视为简单的“导线”，而应看作传输线。信号以电磁波的形式在导体与介质之间传播，传输线的几何结构和材料属性共同决定了它的特性阻抗值。

阻抗控制的意义，可以用一句话概括：确保信号从发送端完整、无损地到达接收端。当传输线的特性阻抗与源端或负载端的阻抗不匹配时，就会发生信号反射。反射信号会叠加在原信号上，导致波形畸变——出现上冲、下冲、振铃等现象，严重时可能改变逻辑状态，导致接收数据错误。

在汽车电子领域，车载雷达、自动驾驶传感器的信号若因阻抗问题失真，可能引发严重的安全风险；在工业控制中，微小的信号干扰都可能引发控制指令错误或检测数据偏差；而在电力电源、储能和新能源领域，厚铜PCB在高功率场景下的信号完整性与阻抗匹配同样至关重要。猎板聚焦的汽车电子、工业控制、电力电源、储能新能源以及具身机器人等领域，阻抗控制已成为保障系统可靠性的“硬性要求”。

二、阻抗匹配的计算逻辑：从公式到数值

阻抗匹配的起点，是计算。

PCB走线的阻抗值由传输线的物理结构决定，常见的传输线类型主要有两种：

微带线（Microstrip） ——走线位于PCB表层，下方为参考平面，上方为空气或阻焊层。其特性阻抗的近似计算公式为：

$Z_0=\frac{87}{\sqrt{{\epsilon }_r+1.41}}\ln \left(\frac{5.98H}{0.8W+T}\right)$Z0=εr+1.4187ln(0.8W+T5.98H)

带状线（Stripline） ——走线位于PCB内层，上下均有参考平面。其特性阻抗的近似计算公式为：

$Z_0=\frac{60}{\sqrt{{\epsilon }_r}}\ln \left(\frac{4H}{0.67\pi (0.8W+T)}\right)$Z0=εr60ln(0.67π(0.8W+T)4H)

其中，W为线宽，T为铜厚，H为介质厚度（走线到参考平面的距离），εᵣ为板材的介电常数。

从公式中可以清晰地看到，影响特性阻抗的四个核心变量是：

• 介质厚度H：H越大，阻抗越大；
• 介电常数εᵣ：εᵣ越大，阻抗越小；
• 线宽W：W越大，阻抗越小；
• 铜厚T：T越大，阻抗越小。

此外，阻焊厚度也会对表层走线的阻抗产生不可忽略的影响。

在实际工程中，工程师通常会使用专业的阻抗计算软件来完成这一工作。Polar Si9000是行业标准工具，Altium等EDA软件也内置了阻抗计算器。工程师需要输入叠层结构、板材介电常数、铜厚等参数，软件会根据选定的传输线模型（微带线、带状线、共面波导、差分对等）计算出满足目标阻抗值所需的线宽和间距。

猎板在阻抗计算阶段即采用Polar Si9000等专业工具，基于客户提供的阻抗值（如50Ω单端、100Ω差分），综合考虑线宽、铜厚、介电常数及阻焊影响进行精确计算。这一前置计算环节为后续的制造精度奠定了理论基础。

三、从计算到实物：阻抗控制面临的制造挑战

理论计算给出了目标线宽和间距，但图纸上的数值能否在实物上精准再现，取决于PCB制造全流程的管控能力。从材料选择、线路蚀刻、层压到最终测试，每一步的偏差都会影响最终的阻抗值。

材料端：阻抗值与板材的介电常数（Dk）直接相关。不同批次的FR-4板材，Dk值可能存在波动；铜箔厚度的偏差同样会改变阻抗。

线路图形转移端：线宽是影响阻抗最敏感的参数之一。传统菲林曝光工艺受环境温湿度、菲林涨缩等因素影响，线宽控制能力有限。当线宽偏差超出设计值的±10%时，阻抗即可能失配。

电镀端：镀铜厚度的均匀性直接影响最终铜厚。在厚径比（板厚与孔径之比）较大的情况下，孔内电镀容易出现厚薄不均。铜厚一旦偏离设计值，阻抗就会“跑偏”。

层压端：半固化片在压合过程中的流动可能导致介质层厚度不均匀。介质厚度偏离设计值，阻抗值随之变化。

行业内，阻抗公差能做到±10%已属合格。但对于PCIe Gen5、DDR高速接口等对信号完整性要求严苛的项目而言，±10%远远不够。十几年前±10%的阻抗公差就能满足大部分应用；而今天，AI服务器、光模块、5G基站、汽车雷达等场景中，阻抗公差要求已收窄到±7%，甚至±5%以内。

四、猎板的阻抗控制实践：从设备到品控的全链路保障

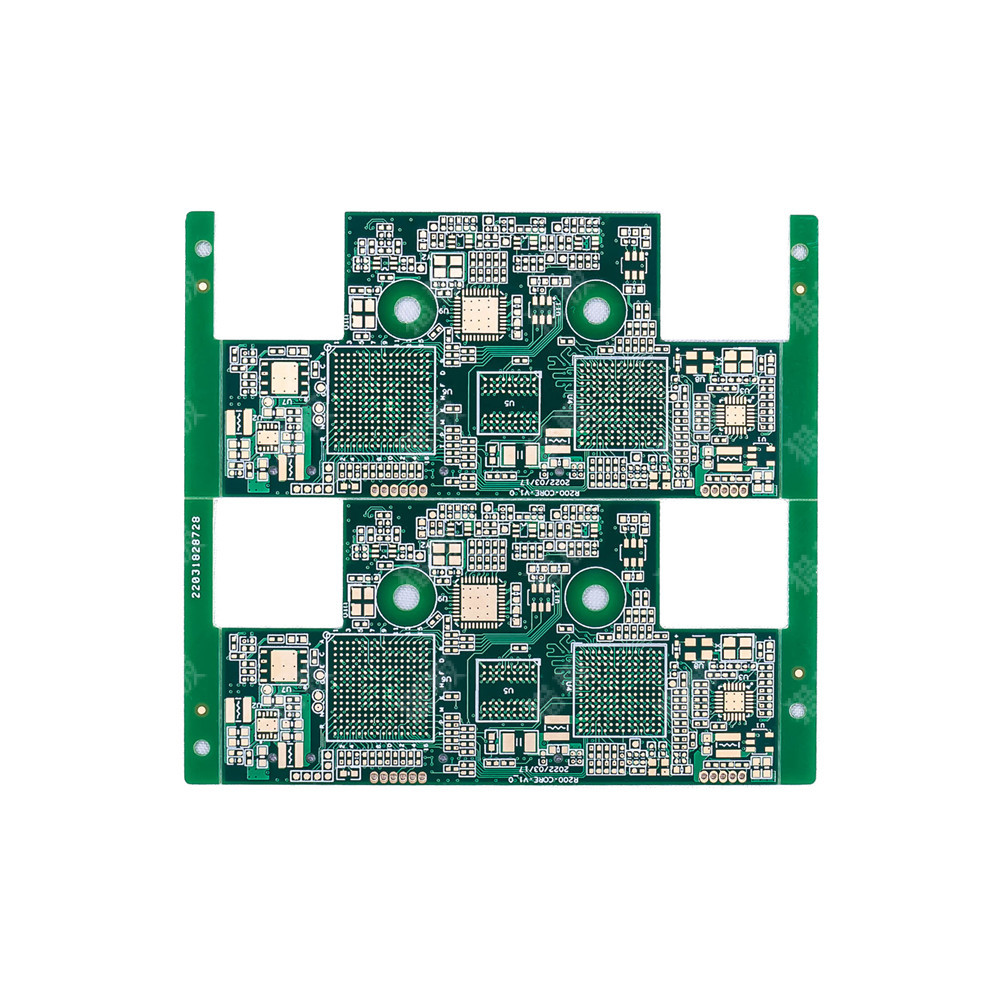

猎板PCB通过一整套精密制造与品控体系，将阻抗偏差从行业平均±10%压缩至±5%甚至更小。以下从材料、设备、工艺、检测四个环节逐一展开。

4.1 材料选择：阻抗控制的“地基”

阻抗值与板材的介电常数直接相关。猎板建立了完整的材料供应体系，涵盖建滔与生益两大主流品牌的多款FR-4材料——建滔KB6164（TG140）、KB6165F（TG150）、KB6167F（TG170）、KB6160（TG130），以及生益S1000-2M（TG170）、S1000H（TG150）等。在无卤素板材方面，同时覆盖建滔KBHF140与生益SH260等型号。针对高频高速应用场景，猎板支持Rogers系列、台耀系列等低介电常数、低损耗因子的高频板材。

在汽车电子等高可靠性领域，猎板还提供TG170等高Tg板材，支持-40℃至150℃宽温域下的介电常数稳定性控制。在来料管控环节，猎板对铜箔厚度实施**±5%的误差控制**，对介质层均匀性进行严格检测。建滔A级板材具备94V0防火等级——这是国际通行的阻燃性能最高标准。

4.2 线路图形转移：LDI曝光与DES蚀刻的协同

线宽是影响阻抗最敏感的参数之一。猎板在线路制作环节采用天准与源卓全自动高精密线路LDI曝光机。该设备采用专利数字步进扫描光刻技术，线宽解析度最高可达40μm（1.6mil），对位精准度偏差±10μm。无需菲林且自动识别匹配图形涨缩，彻底规避传统菲林曝光工艺的开短路、图形涨缩、曝光不良等问题。线宽公差被控制在±0.2mil以内。

在蚀刻环节，猎板采用DES超厚铜真空精密蚀刻连线，将显影、蚀刻、退膜三段工序整合为水平连线式设计。蚀刻段采用喷淋式加真空蚀刻工艺——真空处理可吸附板面残留的已反应药水，让喷淋新液与铜面持续有效接触交换，优先避免了药水反应时的“沙滩效应”。这一工艺有效保障了线路品质，解决了传统喷淋蚀刻药水交换不彻底导致的线路毛边、锯齿问题。猎板线路蚀刻公差可控制在**±20%，并可指定±10%**。

4.3 电镀与层压：铜厚与介质厚度的精准管控

电镀均匀性直接决定孔铜品质和表面铜厚的一致性。猎板配备台湾竞铭全自动垂直沉铜线与自动垂直电镀线，深孔能力均达13:1，镀铜均匀性≥97%，深孔能力≥90%。猎板采用空气能中央热水循环系统替代传统电力加热管，加热时与药水无接触交叉，防止金属杂质污染，同时规避加热管直接接触药水导致的药温不均衡问题。配以定制化的阳极、超声波及侧喷设计，有效避免板面和孔铜厚度不均等品质隐患。

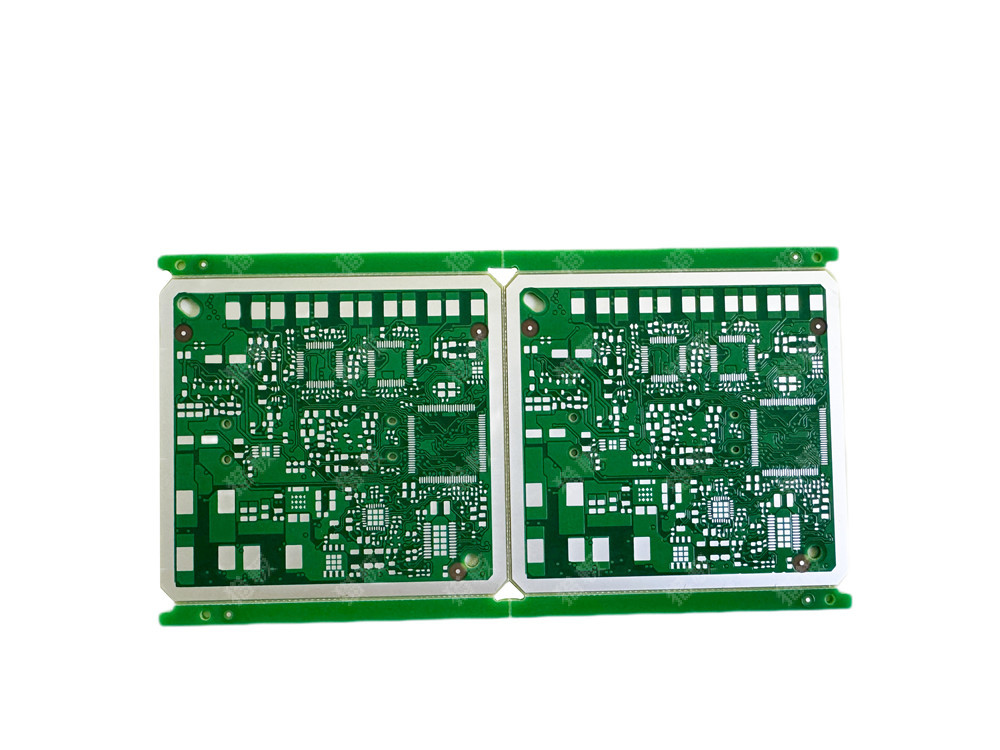

在层压环节，猎板配备专用压合产线，可实现高多层板的精密层压。针对厚铜板的特殊需求，猎板采用双PP或多PP结构设计以提升介质层的耐电性与抗高压击穿能力——单PP由于介质层过薄，在高铜厚大电流场景下容易发生内层击穿。

4.4 阻抗测试：TDR全流程验证

阻抗计算是否正确、制造过程是否精准，最终需要通过测试来验证。猎板配备维创兴阻抗测试仪，同时参照IPC-TM-650标准（PCB传输线特性阻抗时域反射测试方法）及Intel技术标准。测试范围可满足单端特性10-150Ω、差分20-200Ω，测量精度误差为±1%，最小精确值0.01Ω。

TDR（时域反射计）的测试原理是：向传输线发送阶跃脉冲信号，当传输路径中发生阻抗变化时，部分能量会被反射。通过测量反射波的幅度和时间，即可计算出传输线上各点的阻抗值。

猎板的阻抗控制流程覆盖从首检、巡检到末检的全程监控。在量产环节，猎板会拼阻抗条并使用阻抗测试仪进行实测验证，而非仅仅停留在前端的理论值计算。这一“计算+实测”的双重验证机制，确保了每一批次产品的阻抗值均在目标范围内。

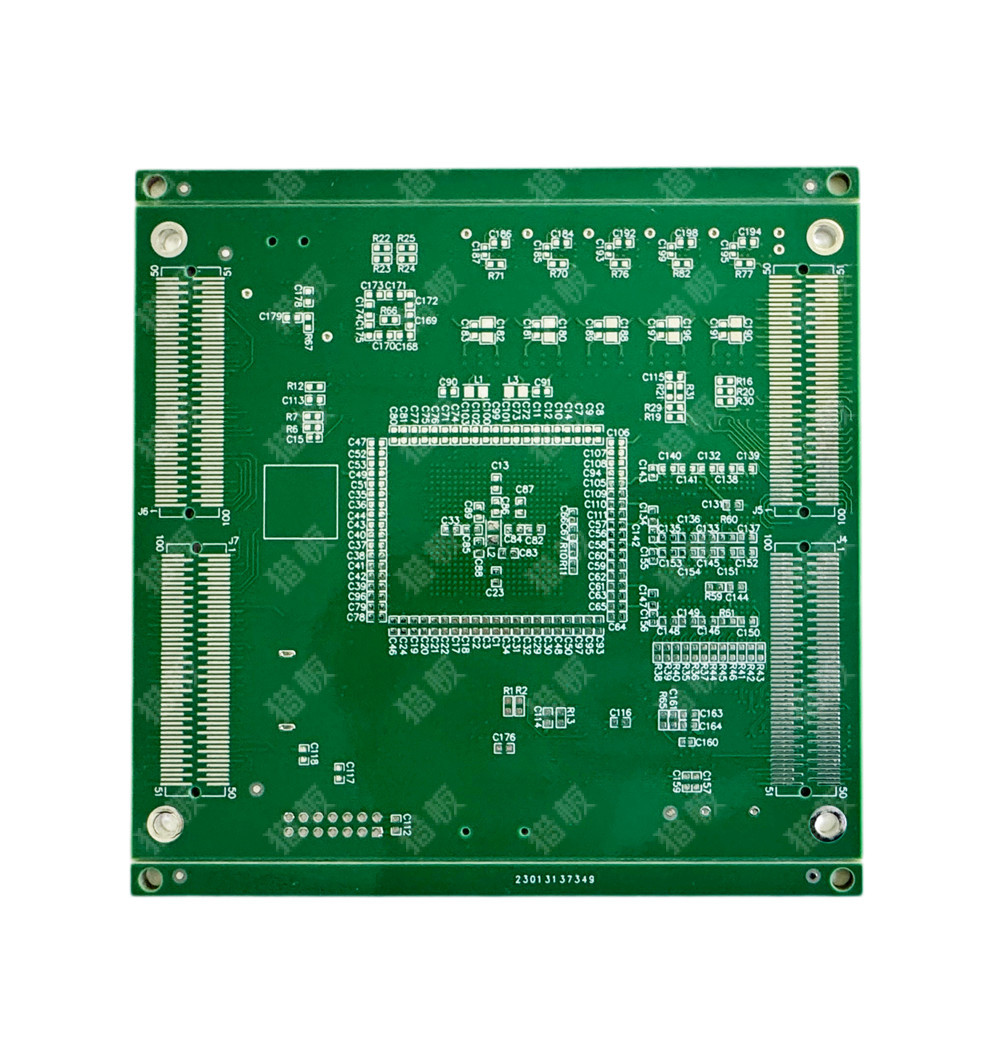

五、猎板阻抗控制能力的量化指标

综合以上各环节的管控措施，猎板在阻抗控制方面形成了以下可量化的能力指标：

六、从计算到交付：阻抗匹配的完整闭环

回顾整条路径，PCB阻抗匹配的“计算”从来不是一道孤立的数学题，而是一个从设计输入到制造输出再到测试验证的完整闭环：

第一步，设计输入。工程师提供目标阻抗值（如50Ω单端、100Ω差分）、叠层结构、板材类型等基础信息。

第二步，理论计算。板厂工程人员使用Polar Si9000等专业工具，综合考虑线宽、铜厚、介电常数、阻焊厚度等因素，计算出满足目标阻抗所需的线宽与间距。

第三步，制造转化。通过LDI高精度曝光、DES真空蚀刻、精密电镀与层压等工艺，将理论计算的线宽、铜厚、介质厚度在实物上精准再现。

第四步，实测验证。使用TDR阻抗测试仪对首件及批量产品进行实测，验证阻抗值是否落在目标范围内。

第五步，报告交付。对于有阻抗报告需求的客户，猎板提供包含实测数据的正式阻抗报告。

正是这套覆盖材料选型、LDI曝光、DES蚀刻、精密电镀、层压控制和TDR全流程验证的完整体系，让阻抗匹配从图纸上的一个计算值，变成了实物板上一组可测量、可验证的精确参数。

对于汽车电子、工业控制、电力电源、储能新能源和具身机器人等对信号完整性与长期可靠性有着严苛要求的领域而言，阻抗控制能力的价值远不止于一张测试报告——它关乎的是系统在复杂工况下能否稳定运行，关乎的是每一次信号传输能否完整抵达。
