在PCB制造中，表面处理工艺的选择直接决定了产品的焊接可靠性、使用寿命和信号完整性。沉金（化学镍金，ENIG）与镀金（电镀镍金）是两种最常见的含金表面处理工艺，但它们的工艺原理、性能特点和应用场景差异显著。选错工艺，轻则增加成本，重则导致产品批量失效。

对于汽车电子、工业控制、电力电源、储能新能源以及具身机器人等对可靠性要求极高的领域，理解这两种工艺的本质差异尤为关键。本文将从工艺原理、性能对比、应用场景三个维度展开，并结合猎板PCB的制程能力与品控标准，为工程师和采购人员提供一份可落地的选型参考。

一、工艺原理：化学沉积 vs 电镀沉积

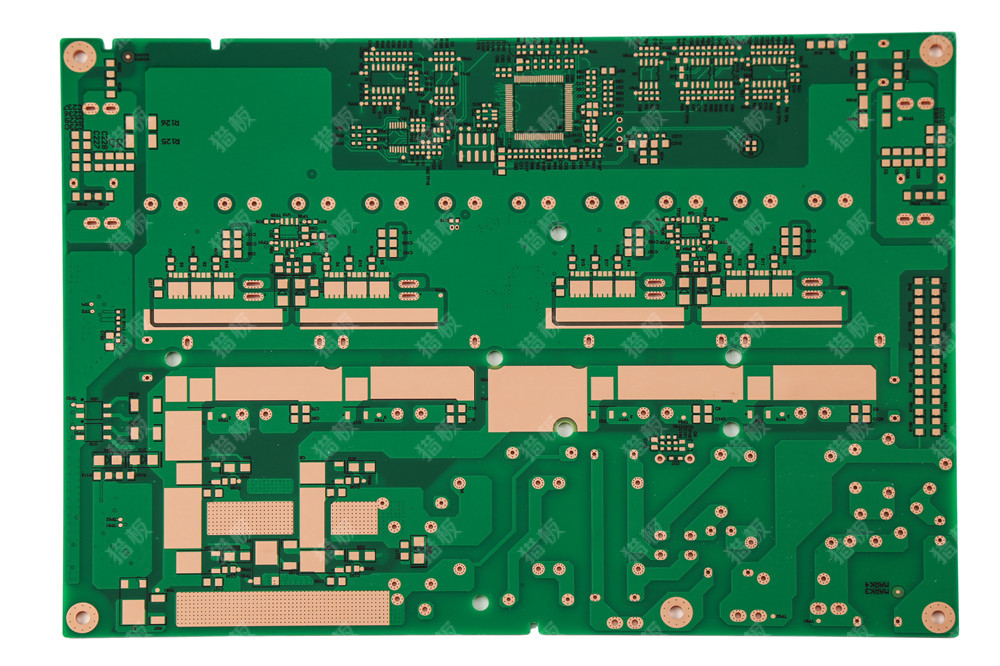

沉金（ENIG，Electroless Nickel Immersion Gold） 的核心在于“化学镀”。通过特定的化学溶液，在裸露的铜层表面先沉积一层镍作为阻隔层，再通过置换反应覆盖一层薄金。整个过程无需通电，依靠化学反应自动完成，因此能实现极均匀的镀层分布，尤其适合精细线路和高密度互连设计。沉金工艺基本可分为四个阶段：前处理（除油、微蚀、活化、后浸）、沉镍、沉金、后处理。沉金厚度通常在0.025-0.1μm之间。

镀金（电镀镍金） 则依赖电镀设备，将PCB浸入含金离子的电解液中，通过电流作用使金离子在阴极（PCB焊盘）上还原沉积。这种“强制堆积”的特性使其镀层厚度可控性更强（通常在0.1-2.5μm之间），但受电流分布影响，大尺寸焊盘可能存在厚度不均的问题。

在实际产品应用中，90%的金板是沉金板，镀金板焊接性差是其致命缺点，也是导致很多公司放弃镀金工艺的直接原因。

二、五大关键性能指标对比

1. 可焊性：沉金完胜

沉金与镀金所形成的晶体结构不同，沉金相对镀金来说更容易焊接，不会造成焊接不良。镀金工艺因金层较厚，在普通SMT焊接区极易引发 “金脆”现象 ——过多的金融入焊料后与锡形成脆性金属化合物，导致焊点开裂。沉金的极薄金层在焊接时会迅速完全溶解到焊锡中，暴露出新鲜镍层进行焊接，不会产生金脆风险。

猎板在可焊性管控方面建立了完整的验证体系。根据猎板的出货标准，焊锡可焊性要求湿润面积大于95%，镀通孔完全湿润；热冲击可靠性要求288℃±5℃、10秒、3次测试通过。这一标准覆盖了沉金与镀金两类产品的出厂验证。

2. 平整度与精细线路适配性

沉金通过化学反应自限性生长，表面粗糙度Ra≤0.2μm，完美适配0.4mm间距BGA封装。镀金因电流分布不均，易出现厚度不均，在密脚元件应用中可能增加焊接难度。随着电路板加工精度要求越来越高，线宽间距已到0.1mm以下，镀金容易产生金丝短路，而沉金板只有焊盘上有镍金，不易产生此问题。

猎板在线路精度方面的制程能力为沉金工艺的高密度应用提供了坚实基础。外层线路设计线宽/间距极限可达2mil/2mil，采用负片电镀减法生产工艺，先针对整板面加厚铜再针对无需保留的基材位进行酸性蚀刻。相比传统正片工艺，镀铜密度、均匀性、线路工整度和蚀刻精准度均更优。

3. 耐磨性：镀金的独门优势

镀金工艺可以获得较厚的金层（尤其硬金），耐磨性是沉金的3倍以上。镀金后的PCB表面具有更好的耐磨性，能承受更多的插拔、摩擦等机械操作。沉金是软金，不耐磨——标准金手指板必须采用电镀硬金工艺，沉金板若用于接口插拔，通常50次以内就会出现金层磨损、露铜、接触不良。

猎板针对金手指应用有明确的工艺规范：如果系统选择了金手指，默认开通窗，属于行业规范。同时，猎板已实现选择性电金工艺，客户可在工程文件中标明指定位置电金，在同一块PCB上实现沉金焊盘区域与镀金金手指区域的组合。

4. 抗氧化性与存储寿命

沉金的致密晶体结构使其在85℃/85%RH环境下存储1年无氧化。猎板对沉金产品的存储要求为：真空包装、温度20-30℃、湿度50%±20%的环境下，沉金表面处理品质寿命可达六个月。镀金若防护不当，3个月后可能出现针孔腐蚀。

5. 高频信号传输性能

沉金仅在焊盘上沉积，信号传输依赖铜层，高频损耗更低。镀金的镍层可能干扰射频信号，在毫米波雷达等高频应用中需慎用。

猎板的阻抗控制能力为高频信号传输提供了保障。阻抗测试采用符合IPC-TM-650标准的TDR测试方法，测试范围可满足单端特性10-150ohm、差分20-200ohm，测量精度误差为±1%，最小精确值0.01ohm。

三、如何根据应用场景选择

沉金工艺的适用场景

沉金工艺因其优异的焊接性、平整度和抗氧化性，广泛应用于以下场景：

• BGA、QFN等精密元件的焊接：沉金表面的平整度完美适配细间距封装
• 高密度互连（HDI）设计：沉金工艺的均匀镀层分布避免了电镀不均问题
• 需要多次返修或长期服役的高端设备：沉金的镍金结构能有效防止铜迁移，避免“黑盘”现象
• 高频、高速信号传输场景：沉金仅在焊盘沉积，信号传输依赖铜层，高频损耗更低
• 汽车电子、工业控制、医疗设备：这些领域对可靠性要求严苛，沉金层的强附着力能保障长期稳定

镀金工艺的适用场景

镀金工艺的厚金层（尤其硬金）在以下场景具有不可替代的优势：

• 金手指、板边连接器：需要频繁插拔、承受机械摩擦的部位
• 按键触点、测试点：长期使用中会面临反复摩擦的场景
• 大电流承载场景：镀金层厚度可达沉金的2-3倍，接触电阻稳定性更优

四、猎板如何保障沉金与镀金产品的品质

猎板聚焦电子产业发展，以“让电子制造更高效”为使命，专注于为全球用户提供高多层、高精密、高难度、高可靠的电路板特殊定制服务。工厂总建筑面积25000+平米，拥有150余名高精密多层电路板技术工程师，配备先进制造设备共520余台。以下从设备、检测、品控三个环节介绍猎板如何保障含金表面处理产品的品质。

设备保障：从源头把控工艺精度

电镀环节：猎板采用台湾竞铭全自动垂直沉铜线与全自动龙门电镀线，镀铜均匀性≥97%，深孔能力≥90%，深孔能力可达13:1。采用空气能中央热水循环系统替代传统电力加热管，加热时与药水无接触交叉，防止金属杂质污染。电镀采用微晶磷铜球，不同于传统工厂用二次回收铜角或铜块，完成的镀铜密度、延展性、有机杂质均更优。

线路图形转移：猎板采用线路激光LDI曝光机，采用专利技术的数字步进扫描光刻技术，线宽解析度最高可达40um（1.6mil），对位精准度偏差±10um。无需菲林且自动识别匹配图形涨缩，彻底规避传统菲林曝光工艺的开短路、图形涨缩、曝光不良等问题。

表面处理产线：针对沉金工艺，猎板建立了完整的化学镍金自动化产线，实现从沉镍到沉金的连续化生产。针对镀金工艺，猎板已实现选择性电金工艺的全面覆盖，客户可在工程文件中标明指定位置电金。

检测体系：多维度的品质监控

孔铜厚度检测：猎板配备CMI600孔铜测试仪（牛津品牌），为专业孔铜厚度检测设备，可快速、精准检测PCB导通孔内的铜层厚度。孔铜厚度默认18um（IPC二级标准），汽车、工控等对导通稳定性更高的市场可推荐使用≥20um。

表面铜厚检测：CMI165表面铜厚测试仪（牛津品牌）可快速、精准检测PCB板面的铜层厚度，实时监控电镀、蚀刻等制程的铜厚变化。

镀层厚度检测：镀层厚度测试仪通过非破坏性测量监控镀层过程，可精准检测PCB表面各类金属镀层的厚度。

金相切片分析：显微切片金相显微镜可对PCB切片进行高倍显微观测，清晰呈现孔壁、铜层、镀层等微观结构。

四线低阻测试：猎板从行业惯用的二线导通性测试全新升级为四线低阻测试设备，精度可达0.1μΩ~0.1mΩ，有效拦截孔铜偏薄、线路缺损、局部铜厚不均等功能性隐患。

外观检测：AVI自动外观检查机通过多组高清高彩摄像头自动扫描成像，具备25um的可识别缺陷精度。

品控标准：高于行业的交付要求

猎板的出货标准区分了常规级与高端级两个等级：

常规级标准（建滔/国纪板材）：孔铜平均18-20µm，镀铜延展性≥15%，防焊偏移度±3.0mil，外形精度公差±0.13mm，翘曲度≤0.75%，验收标准为IPC-A-600J II级。

高端级标准（建滔/生益板材）：孔铜平均20-25µm，镀铜延展性≥20%，防焊偏移度±2.0mil，油墨厚度10-15µm，外形精度公差±0.10mm（可指定±0.05mm），翘曲度≤0.5%，验收标准为IPC-A-600J III级，并可包含四线低阻飞测。

针对沉金工艺，猎板沉金厚度常规为Ni：120-200μ"，Au：1-3μ"。针对镀金工艺，电（镍）金（硬金）Ni：120-200μ"，Au：1-100μ"可指定。选择镀金+手指工艺，Au：3-100μ"可指定。

在环保合规方面，猎板已通过ISO9001、IATF16949质量管理体系认证，以及ROHS、REACH、UL等产品认证。ROHS执行2.0标准（10项限值物质），金属REACH检测为71项，非金属为205项。

总结

沉金与镀金的核心差异可归纳为：沉金以极薄金层换取优异的可焊性与平整度，镀金以厚金层满足耐磨与抗腐蚀需求。二者没有绝对的优劣，只有是否适配具体的应用场景。

对于汽车电子、工业控制、电力电源、储能新能源以及具身机器人等对长期可靠性要求严苛的领域，沉金凭借无金脆风险、平整度高、高频损耗低等特性，已成为BGA、HDI及高频信号场景的主流选择；而镀金（硬金）在金手指、按键触点、大电流连接等需要反复插拔或高耐磨需求的场景中，仍具有不可替代性。当同一块板子同时存在焊接区域与插拔接口时，沉金与镀金的混合工艺则提供了更为精准的解决方案。

无论选择哪种工艺，其最终品质都依赖于PCB制造商的设备精度、检测能力和品控体系的完整覆盖。猎板在电镀均匀性、线路解析度、孔铜厚度控制及四线低阻测试等方面的制程能力，为沉金与镀金产品的品质一致性提供了系统性保障。
