有卤与无卤PCB的全面对比:环保、性能与制造工艺的底层逻辑 新闻资讯
发布时间:2026-07-02 11:28:18 33

在汽车电子、工业控制、电力电源与新能源等对安全性和可靠性要求极高的领域,PCB板材的选择正在经历一场从“有卤”到“无卤”的深刻变革。很多工程师在产品设计阶段就会面临一个核心问题:无卤PCB和有卤PCB到底有什么区别? 这不仅是环保合规的问题,更直接关系到产品在高温、高湿、高压等严苛工况下的长期稳定表现。

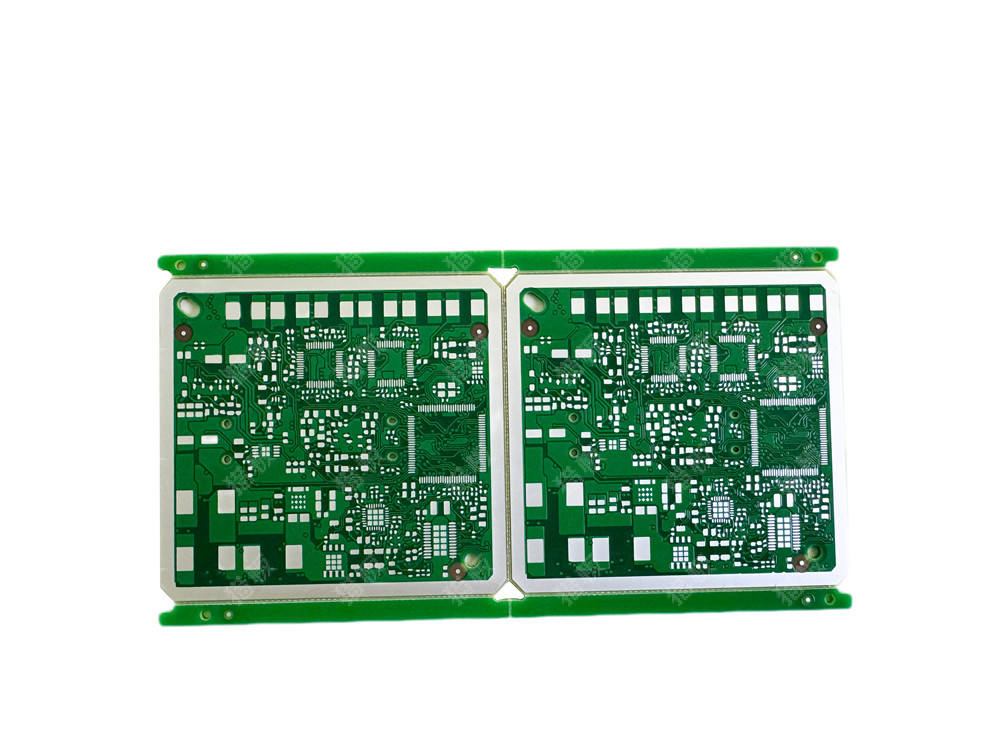

8层板 FR-4 板厚1.6mm 最小孔0.2mm 4mil线路 HDI 树脂塞孔+孔口铺铜工艺 沉锡表面处理-1.jpg

一、什么是无卤PCB?标准说了算

卤素是化学元素周期表中第ⅦA族非金属元素,包括氟(F)、氯(Cl)、溴(Br)、碘(I)和砹(At)五种。在PCB行业中,所谓“有卤”主要指的是板材中使用了含溴或氯的阻燃剂(如四溴双酚A、多溴联苯等)。

那么什么样的PCB才能被称为“无卤”?根据JPCA-ES-01-2003标准,氯(Cl)和溴(Br)含量分别小于0.09%(重量比)的覆铜板,即可定义为无卤型覆铜板,同时氯和溴的总量不得超过0.15%(即1500ppm)。此外,IEC 61249-2-21标准也给出了相同的量化阈值:单种卤素含量≤900ppm(氯或溴),总卤素含量≤1500ppm

需要特别注意的是,无卤≠无铅——这是两个完全独立的环保维度。高端PCB往往需要同时满足无卤与无铅的双重标准。

二、有卤与无卤:不只是“有”和“没有”的区别

1. 阻燃机理的根本差异

有卤PCB的阻燃依靠气相自由基猝灭机制:溴系阻燃剂受热分解生成HBr,HBr能捕获传递燃烧链式反应的活性自由基,生成活性较低的溴自由基,从而减缓或中止燃烧。这种机理虽然在阻燃效果上表现可靠,但代价是燃烧时会释放大量有毒的腐蚀性气体。

无卤PCB则采用凝聚相成炭机制:以磷系和磷氮系阻燃剂为主,含磷树脂在燃烧时受热分解生成偏聚磷酸,具有极强的脱水性,能使高分子树脂表面形成炭化膜,隔绝燃烧表面与空气接触,使火焰熄灭。含磷氮化合物的高分子树脂在燃烧时还会产生不燃性气体,协助阻燃。

2. 关键性能参数的全面对比

对比维度有卤PCB无卤PCB
阻燃机理气相自由基猝灭(HBr气体隔绝氧气)凝聚相成炭(磷系促进炭化层隔热)
热分解温度约320℃约350℃
CTI值(相比漏电起痕指数)175-200≥400(提升2倍以上)
介电常数(1GHz)约4.5约4.3
吸水率约0.25%约0.15%

无卤板材由于采用氮磷系环氧树脂,N和P的孤对电子相对卤素而言较少,与水中氢原子形成氢键的几率更低,因此吸水性能低于常规卤素系阻燃材料——低的吸水性对提高材料的可靠性和稳定性有着直接的积极影响。此外,无卤板材中氮磷含量高于普通卤系材料,单体分子量和Tg值均有所增加,受热时分子运动能力更低,热膨胀系数相对更小

3. 环保与安全维度

有卤PCB中的溴化阻燃剂(如PBB、PBDE)在废弃着火燃烧时会放出二噁英、苯呋喃等高毒性气体,发烟量大、气味难闻,人体摄入后无法排出,严重影响健康。这也是欧盟RoHS指令和中国信息产业部相关文件明确禁止在电子信息产品中使用PBB和PBDE的根本原因。

而无卤PCB在燃烧时不会释放此类有害气体,制造和处理过程中产生的有害物质也更少,更加符合绿色环保理念。

8层板 FR-4 板厚1.6mm 最小孔0.2mm 4mil线路 过孔塞油工艺-1.jpg

三、无卤板材的“双刃剑”:优势背后的制造挑战

无卤板材虽然性能优越,但其制造难度也显著高于传统有卤板材:

层压工艺要求更严苛。 为保证树脂充分流动、结合力良好,无卤板材要求较低的升温速率(1.0-1.5℃/min)及多段压力配合,高温阶段需在180℃维持50分钟以上。

钻孔加工性差异明显。 无卤材料的钻孔条件直接影响孔壁质量,对钻头的磨损和孔壁粗糙度的控制都提出了更高要求。

对湿气更敏感。 行业经验表明,无卤PCB比标准FR-4对湿气更敏感,材质也相对更脆。

成本更高。 无卤PCB材料价格约高出50%,但从全生命周期看,在合规风险规避、消防安全责任降低和产品出口资质方面的隐性价值往往被低估。

正是这些制造挑战,使得无卤PCB的生产对工厂的设备精度、工艺管控和品控体系提出了远高于传统有卤板材的要求。

四、猎板的无卤PCB制造体系:从材料到交付的系统化能力

猎板科技深耕高多层、高精密PCB特殊定制领域,在无卤PCB的制造上构建了一套覆盖材料选型、设备精度、检测体系与品控标准的完整闭环。

1. 材料体系:建滔+生益双品牌无卤板材全覆盖

板材决定了PCB的品质上限。猎板在无卤素板材领域建立了完整的材料供应体系,同时覆盖建滔与生益两大主流品牌——建滔KBHF140无卤板材、生益SH260板材等均在材料清单之列。建滔A级板材品质达到军工级标准,具备94V0防火等级——这是国际通行的阻燃性能最高标准,确保板材在极端高温环境下不自燃、不助燃。

除常规FR-4无卤板材外,猎板还支持Rogers系列、台耀系列等高频板材,以及无卤素高频材料的混合压合定制。这种多材料体系的覆盖能力,使得工程师在面对高频高速与无卤环保的双重要求时,可以在同一家工厂完成一站式定制。

2. 设备精度:为无卤板材的精密加工提供硬件保障

无卤板材的加工难度更高,对设备的精度和稳定性要求尤为苛刻。

在钻孔环节,猎板配置了东台、大族等品牌的数控钻机。大族最新款创新型高精度六轴双台面双控数控钻孔设备采用花岗岩底座、双龙门结构,XYZ轴直线电机驱动,自钻孔精度可达±0.018mm,并配备自动刀径/断刀检测功能,全面杜绝槽孔歪斜、漏钻孔、孔径不符等问题。大族超大定制工作台面设备(635mm×1100mm)配备进口西风主轴,控深钻孔精度可达±15微米,主体花岗岩底座和横梁热膨胀系数极低,具有优良热稳定性和微小变形能力。

在电镀环节,台湾竞铭全自动垂直沉铜线与垂直电镀线经过特殊定制与药水匹配调试,深孔能力达13:1,板厚与孔纵横比也可达到13:1。电镀线采用空气能中央热水循环系统替代传统电力加热管,加热时与药水无接触交叉,防止金属杂质污染,配以定制化的阳极、超声波及侧喷设计,有效保障板面和孔铜厚度均匀性。猎板采用微晶磷铜球进行电镀,不同于传统工厂用二次回收铜角或铜块,其完成的镀铜密度、延展性、有机杂质控制均更优。

在线路成型环节,DES超厚铜真空精密蚀刻连线将显影、蚀刻、退膜三段工序整合为水平连线式设计,蚀刻段采用喷淋式+真空蚀刻工艺——真空处理可吸附板面残留的已反应药水,让喷淋新液与铜面持续有效接触交换,优先避免了药水反应时的沙滩效应,有效保障精度及厚铜线路品质,解决传统喷淋蚀刻药水交换不彻底导致的线路毛边、锯齿问题。

3. 检测体系:从AOI到四线低阻的全流程品质拦截

无卤PCB的可靠性最终需要通过严苛的检测来验证。猎板的检测体系覆盖从原材料到成品的全流程。

AOI自动光学检测方面,猎板配置了大族品牌在线AOI自动光学检测设备,最高识别精度可达50μm,适用于2mil线路的高密度、高多层、高阻抗产品检测。针对黑油板以及线宽间距小于5/5mil的产品,内层线路均会进行AOI检测。AOI检测原理是利用各种光源通过光学镜片过滤后照射在待检PCB板上,反射光经接收器转换为电信号后,与设备寄存的图形数据进行比对,有差异的位置即报出缺陷。

孔铜厚度检测方面,猎板配备牛津CMI600孔铜测试仪,采用ETP探头的涡流检测原理——探针上的两个线圈分别发射和接收电磁场,导体内的电子在电磁场中做圆周运动产生回旋电流,涡流再产生方向相反的电磁场,由另一线圈接收产生电信号,孔铜厚度不同则信号大小不同,从而实现精准测量。

电气性能测试方面,猎板从行业惯用的二线导通性测试全新升级为四线低阻测试设备。四线测试通过独立电压回路消除接触电阻和引线电阻的干扰,精度可达0.1μΩ~0.1mΩ,尤其擅长检测是断非断线路的高阻异常、孔铜异物导致的阻值波动,以及线路修补后的连接可靠性。猎板同时配置了大族自动四线低阻测试机与协辰精密四线飞针测试机,针对汽车电子、医疗设备等高可靠性产品提供关键数据支撑。

X-RAY检测方面,维创兴X-RAY检测机采用X光透射成像原理,对高多层线路板内层、压合、钻孔重合度进行透视成像检查,10倍光学放大,可满足0.15mm小孔、板厚最大10mm、层数最多30层的针对性品质检查。显微切片金相显微镜则可对PCB切片进行高倍显微观测,清晰呈现孔壁、铜层、镀层等微观结构。

4. 品控标准:以车规级标准定义无卤PCB的交付质量

猎板已通过ISO9001、IATF16949质量管理体系认证,以及ROHS、REACH、UL等产品认证。其中,IATF16949认证是汽车行业最高级别的质量管理体系标准,标志着猎板的PCB产品已满足汽车行业对稳定性、一致性的严格要求,可适配MCU电机控制器、车载充电机、汽车电源等汽车电子核心部件的应用需求。

在具体出货标准层面,猎板针对无卤等高端板材执行远高于行业常规的品控要求:

  • 孔铜厚度:常规平均值≥18μm(IPC二级标准),可定制20μm、25μm、30μm、35μm等多个等级
  • 表面成品铜厚:1oz≥35μm,2oz≥70μm,3oz≥105μm(可指定最高≤10oz)
  • 翘曲度:≤0.5%,优于行业常规的0.75%
  • 阻抗公差:±10%
  • 验收标准:可选用IPC-A-600J Ⅲ级标准
  • 外形精度:±0.10mm(可指定±0.05mm)

此外,猎板的出货报告体系根据产品设计和特性提供出货报告、测试报告、阻抗报告并附阻抗条。物理性实验方面,焊锡可焊性要求湿润面积大于95%、镀通孔完全湿润,热冲击可靠性要求288±5℃×10秒×3次。

五、为何高端应用正加速转向无卤PCB?

从消费电子到汽车电子,从工业控制到新能源,无卤PCB的渗透率正在快速提升。这背后的驱动力不仅是环保法规的日趋严格,更是无卤材料在绝缘性、耐热性、抗CAF(导电阳极丝)能力等方面的实质性优势。

对于汽车电子而言,BMS电池管理系统、OBC车载充电器、MCU电机控制器等核心部件需要Tg≥150℃甚至170-180℃的高Tg无卤基材。当板材Tg低于实际工艺温度时,Z轴膨胀会超出孔铜的承受极限,导致孔壁断裂。无卤板材Td可达约350℃,比有卤板高出约30℃,在多次回流焊接中具有更宽的安全窗口。对于8层以上的高多层板,无卤体系通过增加填料含量和优化树脂交联密度,可将Z-CTE控制在40-50ppm/℃范围,显著降低热循环中的层间应力。

在工业控制、电力电源与储能领域,设备往往面临高电压、大电流、长时间持续通电的工况。无卤板材更高的CTI值(≥400,是有卤板材的2倍以上)意味着更强的抗漏电起痕能力,对高压场景下的长期可靠性至关重要。更低的介电常数(4.3 vs 4.5)和更低的吸水率(0.15% vs 0.25%)则在信号完整性和环境适应性上提供了实实在在的性能优势。

在具身机器人领域,高密度集成、多层数设计和复杂信号传输对PCB的层间对位精度、阻抗一致性和热管理能力提出了极致要求——这些恰恰是无卤高多层板的优势所在。

从有卤到无卤,这不仅是材料配方的更替,更是整个PCB制造体系从设备精度、工艺管控到检测能力的系统性升级。对于汽车电子、工业控制、电力电源与新能源等对可靠性有着极致要求的领域而言,选择无卤PCB,本质上是在选择一套更高标准的制造保障体系。而猎板科技以建滔/生益双品牌无卤板材为基础、以精密设备集群为支撑、以全流程检测体系为保障、以IATF16949和UL等权威认证为背书的系统化制造能力,正在为这些高端应用领域提供从样品到量产的一站式无卤PCB解决方案。
