在硬件开发与产品迭代的赛道上，PCB打样与中小批量交付长期扮演着“卡脖子”的角色。2026年，全球快速原型PCB组装市场规模已达24亿美元，预计2035年将增至38亿美元。市场增长的背后，是新能源汽车、工业控制、电力储能、新能源、具身机器人等赛道对“高时效、小批量、多种类”PCB需求的集中爆发。

然而，行业长期存在一个悖论：要快，就得牺牲品质；要品质，就得忍受漫长的交期。对于汽车电子、工业控制、电力电源等对可靠性要求极高的领域而言，这一矛盾尤为突出——一块PCB的孔铜厚度是否达标、阻抗控制是否精准、翘曲度是否在允许范围内，直接关系到整机系统的安全与寿命。

那么，PCB打样厂家到底该怎么选？本文从设备配置、检测体系、品控标准、制造能力四个维度，结合真实工艺参数，拆解一家深耕高多层与高精密特殊定制领域的PCB工厂——杭州猎板科技的核心能力。

一、制造设备：精度从微米级开始

PCB的品质，首先取决于设备的硬件水平。

钻孔是PCB制造的第一道工序，也是决定后续所有精度的基础。猎板配备了东台、大族等品牌的数控钻机。东台钻机采用全线性马达，定位精度±0.05mm，自钻孔精度±0.018mm，自动刀径与断刀检测可全面杜绝槽孔歪斜、漏钻孔、孔径不符等问题。大族最新款六轴双台面双控数控钻孔设备，采用花岗岩底座与双龙门结构，重复定位精度±0.05mm，自钻孔精度±0.018mm。机械钻孔最小孔径可达Φ0.15mm。对于超大面积设计订单，大族超大定制工作台面（635mm×1100mm）可满足需求，XYZ三轴在超大尺寸条件下仍能保证精度无影响。

电镀均匀性直接决定孔铜品质。台湾竞铭全自动垂直沉铜线与自动垂直电镀线，深孔能力均达13:1，镀铜均匀性≥97%，深孔能力≥90%。猎板采用空气能中央热水循环系统替代传统电力加热管，加热时与药水无接触交叉，防止金属杂质污染，同时规避加热管直接接触药水导致的药温不均衡问题。配以定制化的阳极、超声波及侧喷设计，有效避免板面和孔铜厚度不均等品质隐患。值得一提的是，猎板采用微晶磷铜球替代传统工厂常用的回收铜角或铜块，镀铜密度、延展性及有机杂质控制均更优。

线路图形转移是精度的核心环节。天准与源卓全自动高精密线路LDI曝光机，采用专利数字步进扫描光刻技术，线宽解析度最高可达40μm（1.6mil），对位精准度偏差±10μm。无需菲林且自动识别匹配图形涨缩，彻底规避传统菲林曝光工艺的开短路、图形涨缩、曝光不良等问题。

厚铜蚀刻是高难度工艺的试金石。DES超厚铜真空精密蚀刻连线将显影、蚀刻、退膜三段工序整合为水平连线式设计。蚀刻段采用喷淋式加真空蚀刻工艺，真空处理可吸附板面残留的已反应药水，让喷淋新液与铜面持续有效接触交换，优先避免了药水反应时的“沙滩效应”。这一工艺有效保障了厚铜线路的品质，解决了传统喷淋蚀刻药水交换不彻底导致的线路毛边、锯齿问题。

在层压环节，猎板采用分段升温层压工艺：预热阶段80℃/30分钟消除挥发物、减少气泡，树脂固化阶段160℃/60分钟使基材完全渗透铜层间隙，高压定型阶段190℃/500psi/90分钟使层间结合力提升40%。配合对称叠层设计与低CTE基材（FR-4 HTG），将变形量压缩至0.7%以下。

双台面文字喷涂机配置多个日本进口高清喷头，通过CCD自动对位技术及超微孔矩阵式排列喷嘴，实现了0.075mm最小文字线宽及0.5mm最小文字高度的生产能力。

从钻孔到成型，整条产线的设备配置决定了PCB能否在微米级尺度上保持一致性。

二、检测体系：五重验证构筑品质防线

设备的精度决定了PCB的“上限”，而检测体系则保障了每一片产品都能达到这个上限。HDI板及高多层PCB的可靠性风险往往隐藏在肉眼无法触及的微观层面——孔壁铜厚是否均匀、层间是否存在气泡、线路是否存在微开短路。

猎板的检测体系覆盖了从原材料到成品的全流程：

AOI自动光学检测部署了在线式AOI设备，最高识别精度可达50μm，适用于2mil线路高密度、高多层、高阻抗要求产品的在线质量监控。黑油板、线宽间距小于5/5mil、内层线路均会进行AOI检测。

AVI自动外观检查机通过多组高清高彩摄像头自动扫描成像技术，对PCB成品进行全面外观扫描，具备25μm的可识别缺陷精度，通过高密像素再配以AI自动运算及图谱、限定样品等输入，自动识别划伤、污渍、字符不良、外形偏差等外观缺陷。

X-RAY检测机采用X光透射成像原理，对高多层线路板内层、压合、钻孔重合度进行透视成像检查，10倍光学放大，可满足0.15mm小孔、板厚最大10mm、层数最多30层的针对性品质检查，彻底规避了高多层、精密产品压合后无法有效监控内层及层间品质的管控盲区。

四线低阻测试是从行业惯用的二线导通性测试全新升级而来的检测方式。飞针二线测试精度为Ω级，对微小缺陷（如高阻、孔铜异物、似断非断）存在检测盲区；而四线测试精度达0.1μΩ~0.1mΩ，通过独立电压回路消除干扰，实现微欧级电阻的精准测量，尤其擅长检测是断非断线路的高阻异常、孔铜异物导致的阻值波动，以及线路修补后的连接可靠性，为汽车电子、医疗设备等高可靠性产品的缺陷分析提供关键数据支撑。

显微切片金相显微镜可对PCB切片进行高倍显微观测，清晰呈现孔壁、铜层、镀层等微观结构，为PCB内部品质分析、失效分析提供精准的微观视觉支持。

五重验证环环相扣，确保每一片出厂的PCB都经过从外观到功能的全面“体检”。

三、品控标准：从IPC二级到三级的灵活切换

有了精密的设备和严格的检测，还需要一套科学的品控标准来贯穿始终。这是区分“能做”和“做好”的关键分水岭。

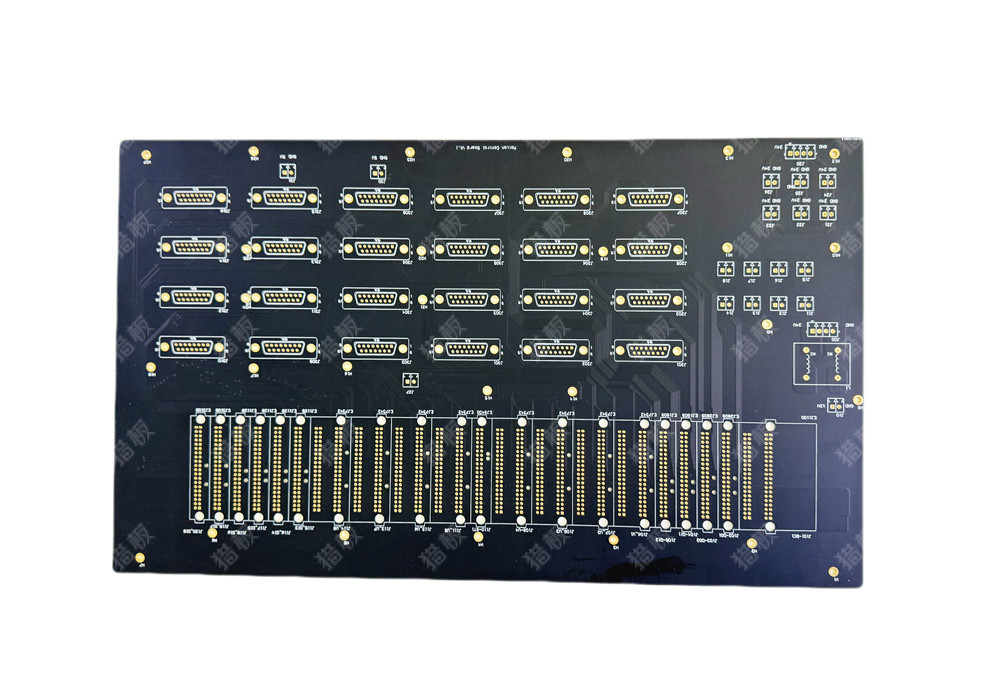

外观标准方面，猎板内部外观检测默认执行IPC-A-600H二级标准，覆盖绝大多数消费电子和工业控制需求；客户可指定三级标准（高性能电子产品），用于军工、医疗、新能源等对可靠性要求更高的领域。针对黑油或白油板，接受三级标准或接受板面轻微不平整和颗粒。

孔铜厚度是PCB可靠性的核心指标。猎板将18μm作为最低执行标准。在II级验收标准中孔铜平均厚度达到20μm、镀铜延展性≥15%；III级标准中孔铜平均厚度达到25μm、镀铜延展性≥20%。针对汽车电子、工业控制等对导通稳定性要求更高的市场，推荐使用≥20um孔铜；多层板领域推荐20um孔铜，在设备通电中稳定性和电镀消耗均表现更佳。猎板拥有18μm、20μm、25μm、30μm、35μm多个等级可供选择。

成品铜厚方面，针对不同表面处理方式因存在不同的铜消耗量，猎板交付产品成品铜厚一般范围：喷锡33-38μm；沉金35-40μm；OSP 31-38μm。外层铜厚实际生产值与理论值相差控制在-10%以内。

热冲击可靠性要求为：288±5°C，10秒，3次。在这样的严苛测试下，孔铜厚度不足的产品几乎无法通过。

翘曲度方面，IPC标准为按住三个角测量一个角的翘曲，不超过对角线的0.75%为合格。猎板常规翘曲度≤0.75%，可定制≤0.5%。

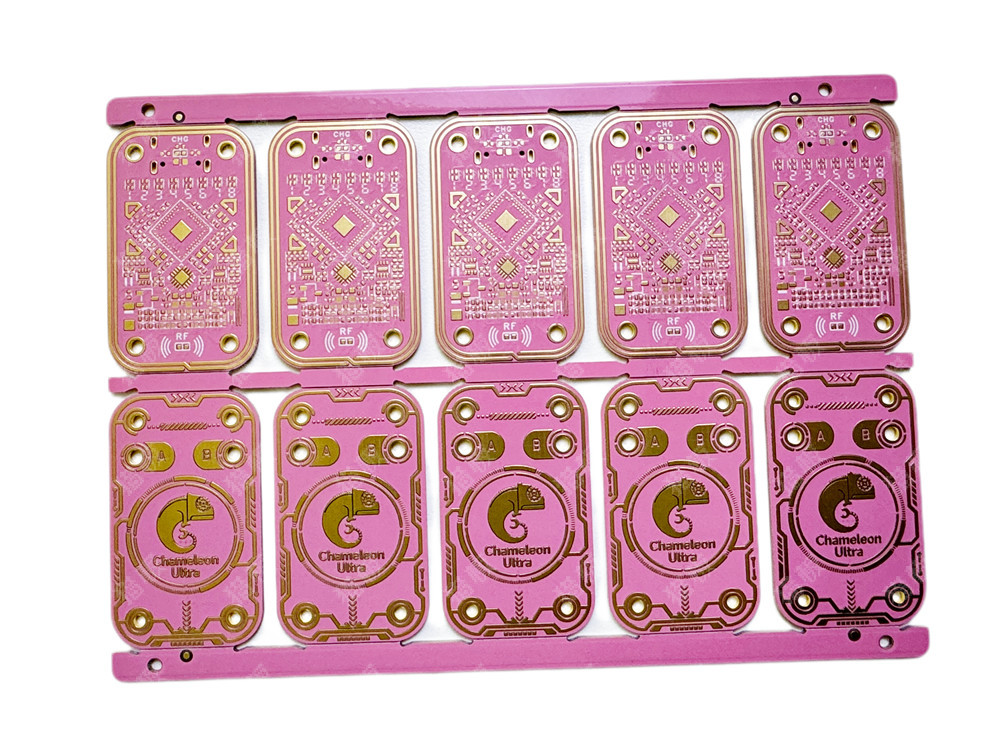

阻焊桥宽方面，绿色油墨焊盘间保留油墨宽度≥4mil，黑色、白色、粉色≥5mil，其他杂色油≥4mil。

值得特别指出的是，猎板的出货标准强制规定使用IPC-A-600 Class 2作为最低验收线，针对中试批和量产批执行相同的AOI加电测加X-ray抽检比例。这种“参数不缩放”策略能够消除86%的转产失效风险。在实际测试中，同一款10层HDI板从500片中试直接跳跃到20000片量产，阻抗偏差一直控制在±8%以内，不需要进行二次调试。

四、制造能力：从样品到量产的无缝衔接

一家PCB打样厂家的真正实力，不仅体现在能做多精密的样品，更体现在能否将样品的品质稳定地复制到量产阶段。

猎板总部位于浙江杭州，珠海拥有2个自营生产基地、深圳设有营销中心。工厂总建筑面积25000余平米，拥有150余名高精密多层电路板技术工程师，配备520余台先进制造设备。年产能方面，一期样品与小批量达30万平方米，二期中大批量达50万平方米，具备从样品到中小批量再到大批量的综合智造能力。

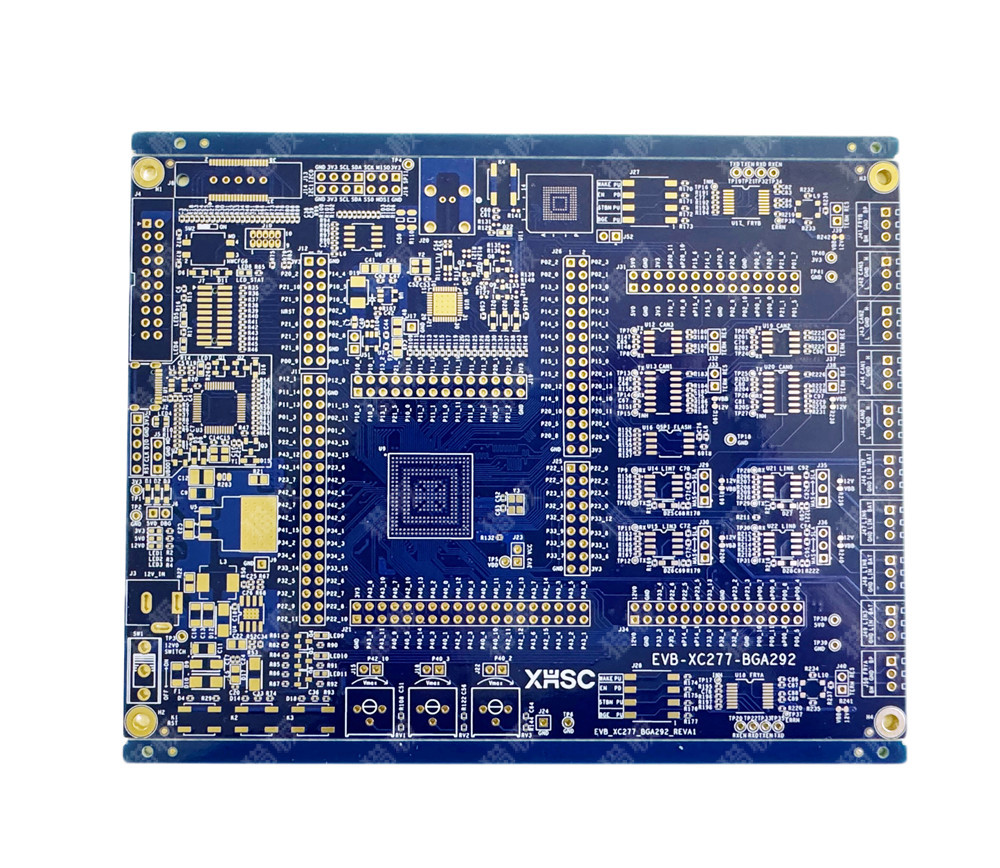

在层数能力上，猎板支持1-26层高多层PCB定制。4层、6层、8层、10层、12层有标准化压合结构，14-26层参考客户工艺要求定制。

在线宽线距上，外层设计线宽/间距极限值：1/3oz铜厚可达2mil/2mil，H/Hoz可达2mil/2mil，1/1oz可达2.5mil/2.5mil。

在孔径能力上，最小钻孔孔径Φ0.15mm，HDI激光盲孔≥0.075mm，机械盲孔≥0.15mm。

在板厚能力上，常规板厚0.2-4.0mm，可定制≤6mm板厚。板厚孔径比常规1:6或1:5，猎板可做1:10（板越厚、孔越小，越难钻）。

在铜厚能力上，外层成品常规铜厚1-4oz，可定制≤15oz；内层成品常规铜厚Hoz-3oz，可定制≤8oz。在新能源车800V平台中，10oz（350μm）厚铜PCB需同时满足200A载流能力、40W/m·K级导热效率及24G抗振性能。猎板通过脉冲电镀技术实现微孔内铜离子定向沉积，经两次镀铜，孔铜厚度均匀性提升至±10%以内，孔铜厚度达35μm以上，满足IPC-2221B标准。

在板材选择上，猎板主要使用建滔A级板材，其次是生益。支持FR-4（建滔/生益多个TG等级）、无卤素板材、黑芯板材、高频板材（Rogers系列、台耀系列等）以及超高TG260、透明玻璃等特殊基材。

在表面处理上，支持有铅喷锡、无铅喷锡、沉金、OSP、电镍金（硬金）、化镍钯金、选择性镀金+金手指等20多种工艺。沉金常规厚度1-3μ"，化镍钯金钯厚1-10μ"、金厚1-10μ"，电金金厚1-100μ"可指定。

在特殊工艺上，支持盲埋孔技术、树脂塞孔（真空树脂塞孔）、铜浆塞孔、HDI（一阶/二阶）、背钻、揭盖、阶梯孔（槽）、沉头孔（T型/V型）等。

猎板已通过ISO9001质量管理体系认证、IATF16949汽车质量管理体系认证，以及ROHS、REACH、UL等产品认证。现累计服务用户超10万。

写在最后

选择PCB打样厂家，本质上是在为产品的可靠性和研发效率做一次关键决策。

从设备层面看，要关注钻孔精度是否在微米级、电镀均匀性是否达标、LDI曝光是否替代了传统菲林工艺；从检测层面看，要确认是否具备AOI、AVI、X-RAY、四线低阻测试、切片分析等全流程检测能力；从品控层面看，要核实执行的是IPC二级还是三级标准、孔铜厚度是行业下限还是主动加严、中试样品的制程标准是否与量产一致；从制造能力层面看，要评估层数、线宽、孔径、铜厚等核心参数是否覆盖你的设计需求。

汽车电子、工业控制、电力电源、储能新能源、具身机器人——这些领域的PCB打样，容不得半点侥幸。一块样品的孔铜偏薄、阻抗失配或翘曲超标，损失的不仅是一次打样费用，更可能是数周乃至数月的研发周期，以及后续量产阶段数以万计的产品风险。

选对一家PCB打样厂家，不仅能帮你在研发阶段快速验证设计想法、发现设计缺陷，还能确保从中试到量产的品质一致性——这才是“PCB打样厂家哪家好”的真正答案。
