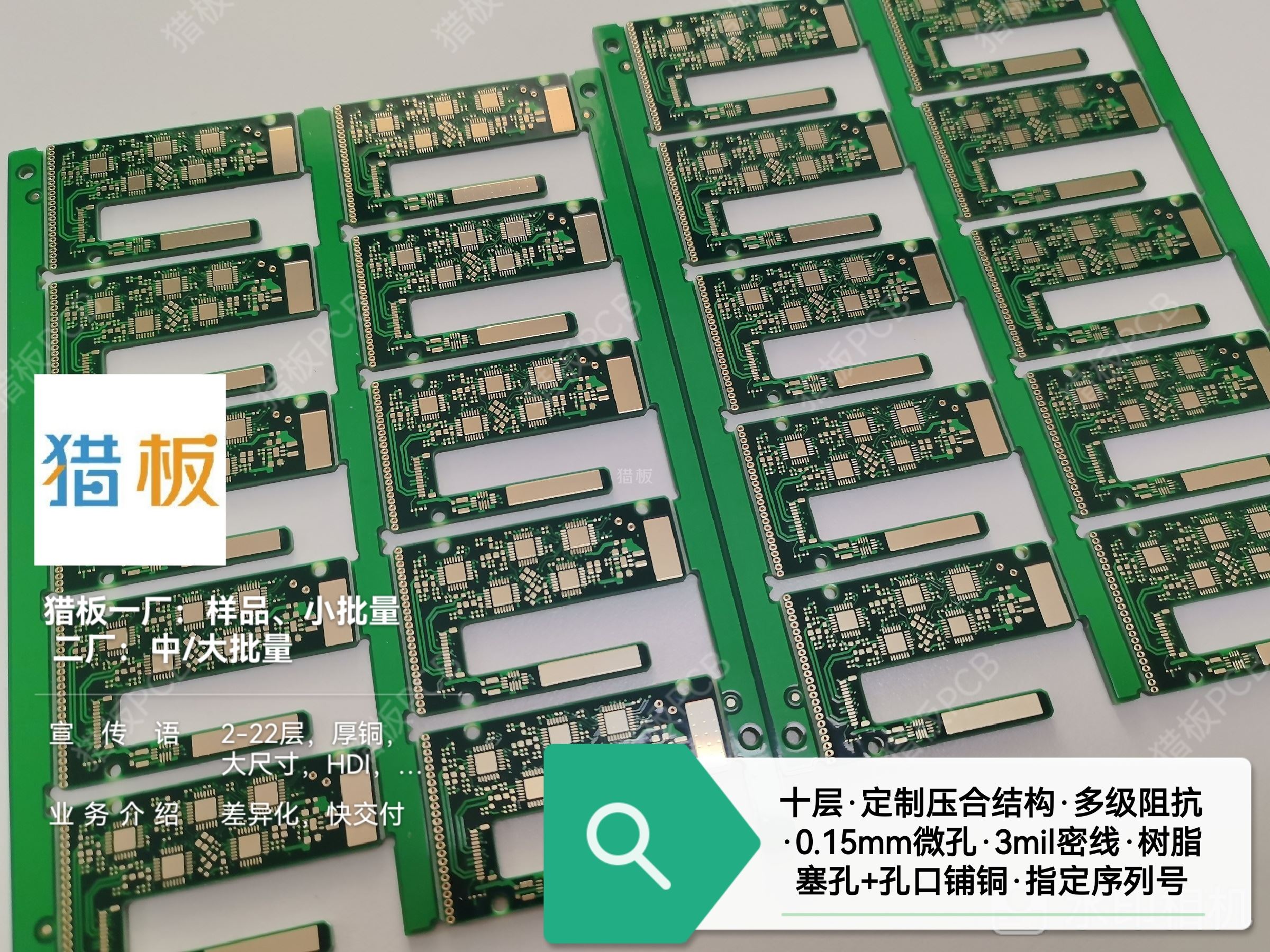

在智能设备高度集成的今天，一块指甲盖大小的芯片可能承载着数十亿晶体管，而连接这些"数字神经"的载体——十层PCB板，正以超越想象的精度重塑着电子产品的性能边界。今天，我们走进生产车间，解密这块"电路之城"从无到有的硬核旅程。

开料

生产序幕在一张张覆铜板开启。工程师需根据设计图纸，用激光切割机将FR-4环氧玻璃布层压板裁切成指定尺寸。这个看似简单的步骤实则暗藏玄机：板材平整度需控制在±0.1mm以内，边缘毛刺不得超过0.05mm，任何微小偏差都可能引发后续层压错位。

内层线路

在暗房般的黄光车间里，覆铜板经历着"脱胎换骨"的蜕变。通过曝光-显影工艺，感光干膜将设计电路精准转印至铜层，随后酸性蚀刻液如雕刻师般剔除多余铜箔，留下0.07mm宽的导线——这相当于用刻刀在头发丝上雕出图案。六层内层板的独立制作，为后续堆叠奠定基础。

层压

这是整个流程中最具技术挑战的环节。工程师需将六层内层板与半固化片（PP片）交替叠合，在真空压机中经历180℃高温、30kg/cm²高压的"淬炼"。层间对准精度需控制在±50μm范围内，相当于在足球场大小的空间里，确保每层电路偏差不超过一根头发直径。

钻孔

完成层压的板材进入数控钻床，上万个导通孔需要在3小时内完成。先以CO₂激光在0.8mm厚板材上烧灼出微孔，再换机械钻头精修孔壁。每个孔位误差不得超过0.025mm，否则将影响信号传输稳定性——这要求机床重复定位精度达到微米级。

电镀

在化学沉铜槽中，无电解铜液通过孔壁毛细作用渗透，形成导电层。随后电镀槽以2A/dm²电流密度，在24小时内沉积出25μm厚的铜层。这个"金属生长"过程需要精确控制添加剂浓度与电流波形，确保镀层均匀度超过95%。

外层制作

经历阻焊油墨印刷、字符喷印后，板材进入最终成型阶段。表面处理工艺根据客户需求选择：沉金工艺赋予接触点优异导电性，OSP有机保焊膜则提供环保防护。每道工序后都要经过AOI光学检测，缺陷检出率高达99.98%。

测试

在飞针测试机上，200根探针以0.1mm间距扫描全板，30分钟内完成3000个测试点检测。随后进行热冲击测试（-40℃~125℃循环100次）和高压绝缘测试（500V持续60秒），确保产品能经受极端环境考验。

从原始基材到精密十层结构，每一道工序都是材料科学、精密制造与数字技术的完美融合。当您下次拆解电子产品时，不妨多看一眼那块绿色电路板——它不仅是电子元件的载体，更是现代工业文明的微型史诗。关注我们，带您解锁更多硬核制造背后的故事。
