在电子产品的“心脏”部位，总有一块布满线路的绿色电路板默默工作，这就是PCB（印刷电路板）。但你可能不知道，看似普通的电路板也有“混血基因”——混压PCB正凭借独特优势，成为高端电子设备的核心载体。今天我们就来揭开它的神秘面纱。

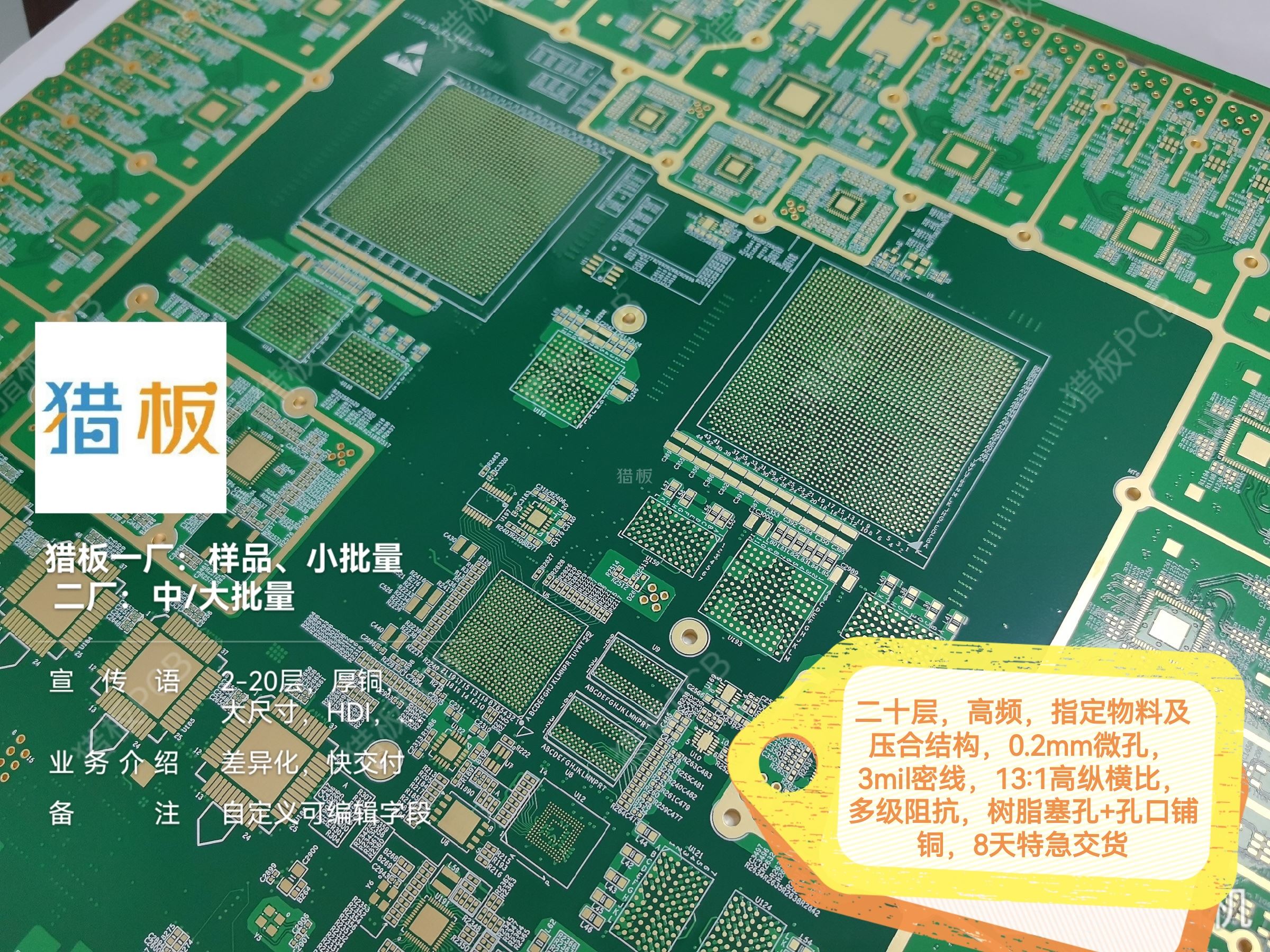

一、什么是混压pcb？

传统PCB像一件标准尺码的成衣，用单一材料（如FR-4环氧玻璃布）通过层压工艺制成，适用于大多数消费电子产品。而混压PCB则像高级定制西装，通过“混搭”不同材质的基板（如高频高速材料、陶瓷填充材料等），将多种材料的特性集中到一块板子上。

举个直观的例子：5G基站中的射频模块需要高频信号低损耗传输，而电源模块又要承受高电压大电流。如果用普通PCB，要么信号衰减严重，要么散热不达标。混压PCB则能在同一块板子上，让射频区域用PTFE材料保证信号质量，电源区域用金属基板解决散热，实现“一板多能”。

二、混压pcb跟普通pcb有什么区别？

1.材料组合

普通PCB像素面馒头，所有层都用同一种材料；混压PCB则像夹心蛋糕，外层可能是耐高温的CEM-3，内层换成低损耗的Rogers材料，甚至局部嵌入铜基板增强散热。这种组合直接解决了单一材料无法兼顾高频、高速、高功率的难题。

2.制造工艺

混压PCB的生产堪比精密外科手术。不同材料的热膨胀系数差异，要求层压时温度控制误差不超过±2℃；异质材料间的结合处，需要激光钻孔+等离子活化处理才能保证导电性。普通PCB的良品率可能达95%，而混压PCB的良率常在70%左右徘徊。

3.应用场景

普通PCB广泛用于手机、家电等大众产品，而混压PCB则活跃在5G通信、汽车雷达、航空航天等尖端领域。某国产毫米波雷达厂商透露，采用混压PCB后，信号传输损耗降低40%，工作温度范围拓宽至-55℃~150℃，但单板成本也上涨了3倍。

三、混压PCB工艺流程

步骤1：材料选型与预处理

根据设计需求切割不同基材（如高频PTFE、高速M4/M6、金属基板等），对特殊材料进行棕化或等离子处理，增强层间结合力。

步骤2：精准层压

将处理后的材料按顺序叠放，在真空压机中以阶梯式升温（从80℃缓慢升至180℃）完成层压。此环节需全程监测压力分布，避免局部分层。

步骤3：激光微孔加工

采用UV激光或CO₂激光在异质材料交界处钻孔，孔径可小至0.05mm，为后续电镀提供通道。

步骤4：电镀与蚀刻

通过化学沉铜+全板电镀形成导电层，再通过图形转移技术蚀刻出精密线路。高频材料区域需采用差异化蚀刻参数，防止侧蚀。

步骤5：阻焊与表面处理

在关键信号区域喷涂低损耗阻焊油墨，焊接区则进行沉金/化金处理，确保高频性能与可焊性兼得。

四、混压PCB常见板材

从单层板到多层板，从普通FR-4到混压黑科技，PCB的进化史见证着电子产业的跃迁。混压PCB的工艺复杂度堪比“在豆腐上建高楼”，但正是这种极致追求，让5G信号穿云透雾，让自动驾驶眼观六路。下次当你手中的5G手机秒下电影，或新能源汽车精准避障时，不妨想想：这背后或许就有混压PCB在默默发力。关注我们，带你解锁更多电子行业的“隐藏技能”！
