为什么孔铜厚度决定电路板的生死? 新闻资讯
发布时间:2026-04-01 17:22:56 25

在PCB设计工程师的日常中,他们往往更关注线路布局、阻抗匹配、层叠结构这些“显性”指标。但有一个藏在板内的关键参数,却常常被忽视,却在设备通电的瞬间,决定着整块电路板的“生死”。它就是——孔铜

如果把PCB比作人体,那遍布板内的导通孔就是血管,而孔铜就是血管壁。铜壁太薄,电流一冲击就“爆血管”;铜壁不均匀,信号传输就“供血不足”。今天,我们就结合猎板PCB的实际制程能力与出货标准,深入聊聊这个隐藏在孔内的核心质量指标。

一、孔铜厚度:18μm只是及格线

很多工程师对孔铜厚度的认知,停留在“≥18μm”这个数字上。这确实是IPC-A-600JII级标准的常规要求,也是行业内许多工厂的默认下限。

但我们需要认清一个事实:18μm通常指的是平均值,而单点最小值往往只有16μm左右。这是行业“潜规则”,但也是很多隐性失效的根源。

在猎板的制程工艺能力文件中,明确写着:

孔壁铜厚(全孔):常规平均≥18μm——我们的常规升级为平均孔铜≥18μm,以提高PCB导通稳定性和抗老化能力,如果客户想要更高的选项,也可以另行指定。

猎板将“18μm”作为最低执行标准的来管控,而针对更高要求的应用场景,猎板的出货标准(II-III级)给出了更明确的分级:

等级孔铜平均厚度镀铜延展性
建滔/国纪(IPC-II级)20μm≥15%
建滔/生益(IPC-III级)25μm≥20%

也就是说,当产品面向工控、汽车、通信设备等对导通稳定性要求更高的市场时,推荐使用≥20μm甚至25μm的孔铜厚度

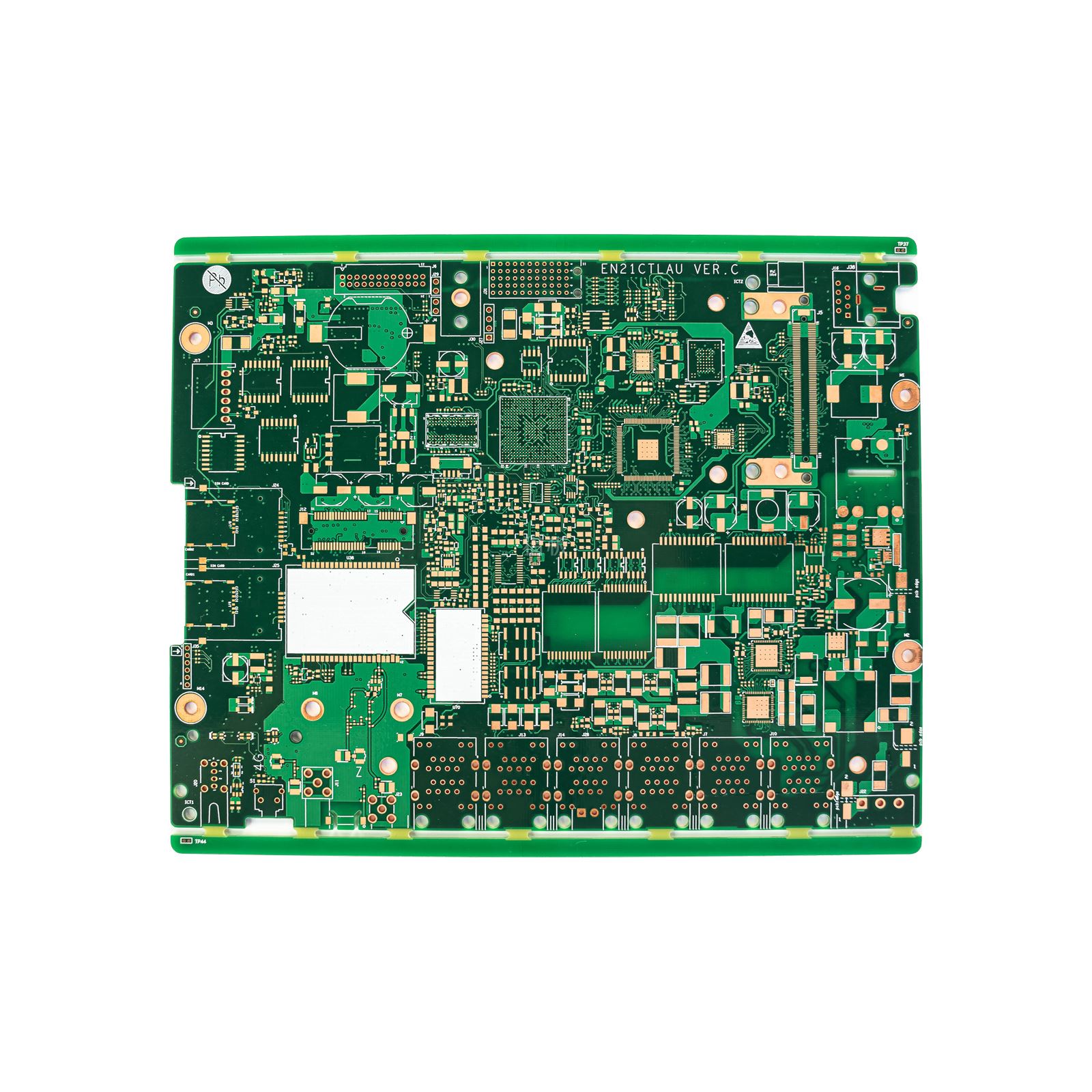

八层 1.6mm osp 0.2微孔 4mil线  DSC06846.jpg

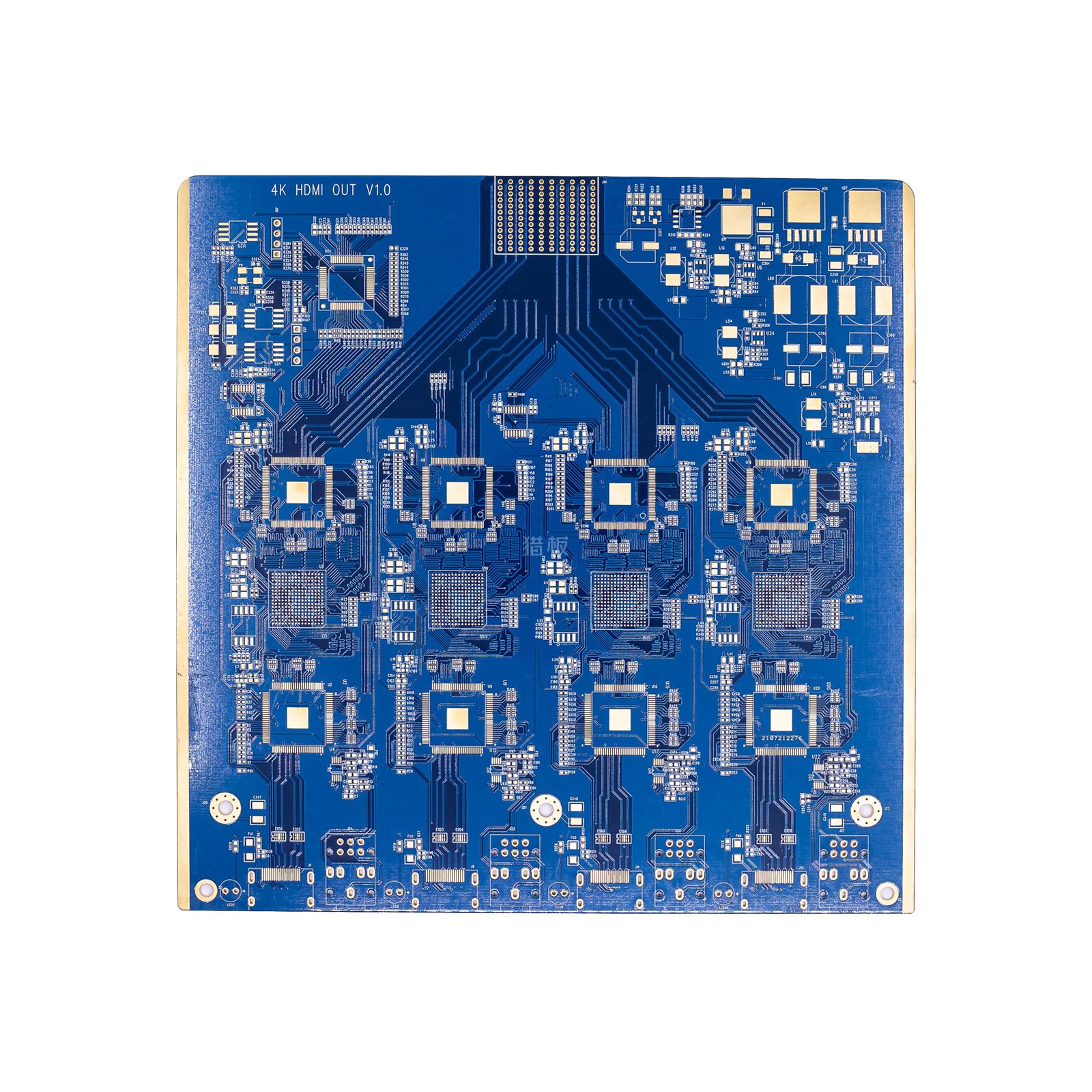

二、从微米看稳定:为什么20μm比18μm更可靠?

这不仅仅是数字上的差距。在多层板领域,孔铜厚度对以下三个方面有直接影响:

1.电流承载能力

铜的导电性能优异,但载流能力与截面积成正比。一个PTH孔(金属化孔)的铜壁越厚,允许通过的最大电流就越大,温升也更低。在高功率密度设计中,这一点尤为关键。

2.抗热冲击能力

PCB在回流焊、波峰焊及实际工况中,会反复经历冷热循环。孔铜与基材的CTE(热膨胀系数)存在差异,如果铜壁过薄,热应力集中在孔壁拐角处,极易导致孔铜断裂(BarrelCrack)——这是多层板最常见的失效模式之一。

猎板的出货标准中,对热冲击可靠性要求为:288±5°C,10秒,3次。在这样的严苛测试下,孔铜厚度不足的产品几乎无法通过。

3.镀层致密性与延展性

除了厚度,镀铜质量同样关键。猎板在工艺能力说明中特别提到:

我们的电镀采用微晶磷铜球,不同于传统工厂用二次回收铜角或铜块,其完成的镀铜密度、延展性、有机杂质均较优级。

微晶磷铜球阳极溶解均匀,镀层晶粒更细密,镀铜延展性≥15%(II级)或≥20%(III级)。这意味着在热冲击或机械应力下,铜层能够“随动”而不脆裂,这对厚铜板、高多层板尤其重要。

三、孔径与厚径比:孔铜的“天花板”

孔铜厚度不是孤立存在的,它受限于两个关键因素:最小钻孔孔径板厚

猎板的制程能力中,给出了明确的能力边界:

  • 最小钻孔孔径:Φ0.15mm
  • 最大厚径比:常规10:1,可定制≤20:1

厚径比(板厚÷孔径)决定了电镀液在孔内的交换能力。当厚径比超过10:1时,孔中心区域的铜沉积变得困难,容易出现“孔口铜厚达标、孔中偏薄”的情况。这也是为什么在HDI板或高厚径比设计中,需要通过脉冲电镀增强搅拌等工艺来保证孔铜均匀性。

猎板在常规制程中,已将孔铜厚度平均值升级至≥18μm,并在高多层板、厚径比大的订单中,主动推荐孔铜≥20μm,以规避潜在风险。


四、从测试到出货:孔铜质量如何被验证?

光有工艺能力不够,还需要可靠的检测手段来“证明确实做到了”。猎板的出货标准中,针对通断测试和物理性实验有明确规定:

通断测试:定制测试架/100%飞针全测/四线低阻飞测(III级验收标准可包含)

物理性实验

  • 焊锡可焊性:湿润面积>95%
  • 热冲击可靠性:288±5°C,10秒,3次

其中四线低阻飞测,能够精确测量单个孔的微电阻值,对于检测孔铜内部的微裂纹、镀层不均匀等问题,比普通通断测试敏感得多。这是III级验收标准中可选但极具价值的一项。

此外,出货报告中会根据产品特性,提供测试报告、阻抗报告等。对于孔铜这类隐性质量点,完整的检测记录是追溯和信任的基础。

五、应用场景建议:你的产品该选哪种孔铜标准?

结合猎板的制程能力与出货标准,我们可以给出一个相对清晰的选型参考:

应用场景推荐孔铜厚度推荐延展性备注
消费电子、普通外单≥18μm(平均)≥15%满足常规II级标准,性价比优先
工控、安防、电源≥20μm≥15%提升导通稳定性,降低长期失效风险
汽车电子、通信设备≥25μm≥20%III级标准,需满足热冲击与可靠性测试
高多层板、厚径比>8:1≥20μm≥20%孔中心镀层难度大,需加严管控
高功率、大电流板按载流计算,通常≥35μm≥20%需结合成品铜厚和孔铜一并设计

PCB的可靠性,从来不是由某一个指标单独决定的,而是由无数个“隐性细节”共同支撑。孔铜厚度就是这样一个容易被忽视、但一旦出问题就“一刀毙命”的关键点。

猎板在制程能力文件中,将孔铜厚度明确写入“常规升级项”,并在出货标准中区分II级与III级的差异,本质上是在向市场传递一个信号:“我们愿意用更严格的工艺控制,换你产品更长的使用寿命。”

作为工程师,当我们下次审阅PCB工厂的工艺能力时,不妨多问一句:“你们的孔铜,是按平均值控制,还是按单点最小值控制?电镀用的是原生铜球还是回收铜角?”答案,往往藏在孔里。
