在精密电子设备的内部世界，电路板如同神经网络般交织。那些密密麻麻的金属化孔洞，既是电流穿梭的通道，也是工程师智慧凝结的符号。今天，我们剥开技术外衣，聊聊盘中孔与通孔这对“近亲”之间的微妙差异——它们看似一字之差，实则藏着工艺与性能的博弈。

一、结构差异

通孔（ThroughHole）是电路板界的“老资格”。它像一根垂直贯穿板体的管道，从顶层直通底层，焊盘环绕孔壁形成环形连接。这种结构简单粗暴，却经久耐用，常见于传统电子元件的插装焊接。

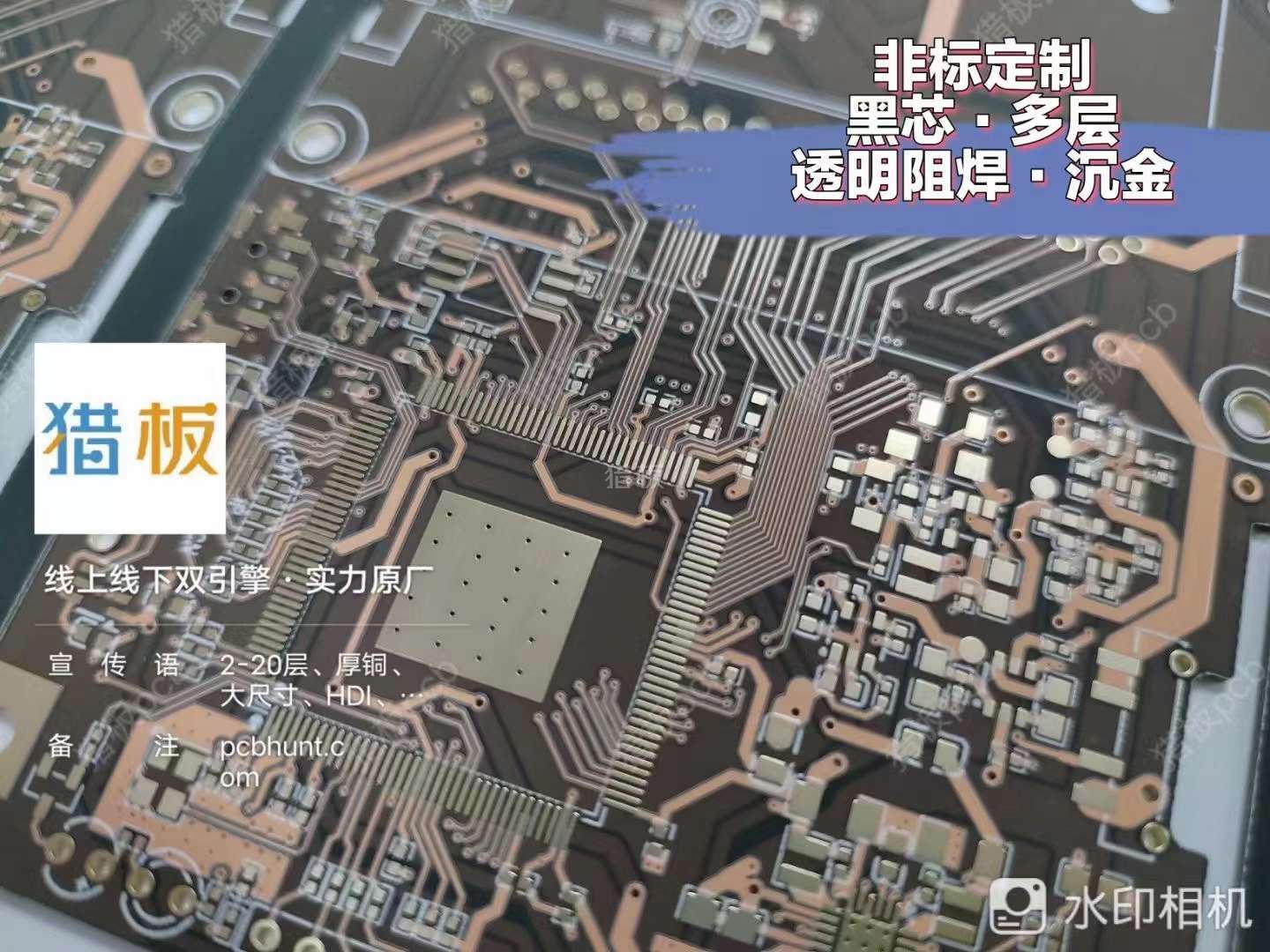

盘中孔（ViainPad）则是后起之秀。它打破常规，将孔洞直接开在焊盘中央，表面看只是一个普通焊点，内部却藏着导通的“暗门”。这种设计让元件引脚与孔洞无缝衔接，仿佛在方寸之间搭建起立体高速路。

二、应用场景

通孔的“直筒式”结构注定它更适合大电流、高功率场景。比如电源模块、继电器等需要强健连接的部件，通孔的环形焊盘能提供更可靠的机械支撑，即使经历反复插拔或震动，也能稳如磐石。

盘中孔则专为高密度布局而生。在智能手机、无人机主板等空间寸土寸金的地方，它能让元件如拼图般紧密排列，信号路径缩短30%以上。尤其在高速信号传输场景（如5G模块），盘中孔能有效减少寄生电感，让数据跑得更快更稳。

三、加工难度

通孔的制造堪称“粗中有细”：钻孔、沉铜、电镀一气呵成，良率可控。但盘中孔的诞生需要“绣花功夫”——孔壁与焊盘必须绝对同心，否则稍有偏移就会导致焊接空洞；激光钻孔后的除胶渣工序更是考验设备精度，稍有不慎就会让整个焊盘报废。

四、成本与可靠性

盘中孔虽好，价格却让人“肉疼”。据行业数据，采用盘中孔设计的电路板成本可能高出20%-50%，这主要源于更严苛的工艺控制与更低的生产良率。但在航空航天、汽车电子等对可靠性要求苛刻的领域，盘中孔因信号完整性优势成为刚需。

反观通孔，凭借成熟工艺和低成本，至今仍是消费电子的主力军。不过随着元器件小型化趋势加剧，通孔也在进化——通过“树脂塞孔+电镀盖帽”技术，传统通孔也能实现类似盘中孔的平面化效果。

盘中孔与通孔的较量，本质是空间效率与制造成本的博弈。对于工程师而言，这就像在钢琴键上舞蹈：通孔是稳健的低音区，支撑着系统的根基；盘中孔则是灵动的高音区，演绎着精密的极限。下次当你拆开一台精密电子设备时，不妨多留意这些微小孔洞——它们不仅是金属与树脂的组合，更是人类向微观世界发起的智慧冲锋。
