在电子产品的核心——印刷电路板（PCB）设计中，层数选择始终是工程师绕不开的命题。层数不仅直接影响硬件性能，更关乎成本与生产周期。作为硬件设计的“地基”，6层板与8层板究竟有何差异？本文将从结构、信号、成本三大维度展开对比，助你拨开迷雾，找到最优解。

一、结构差异

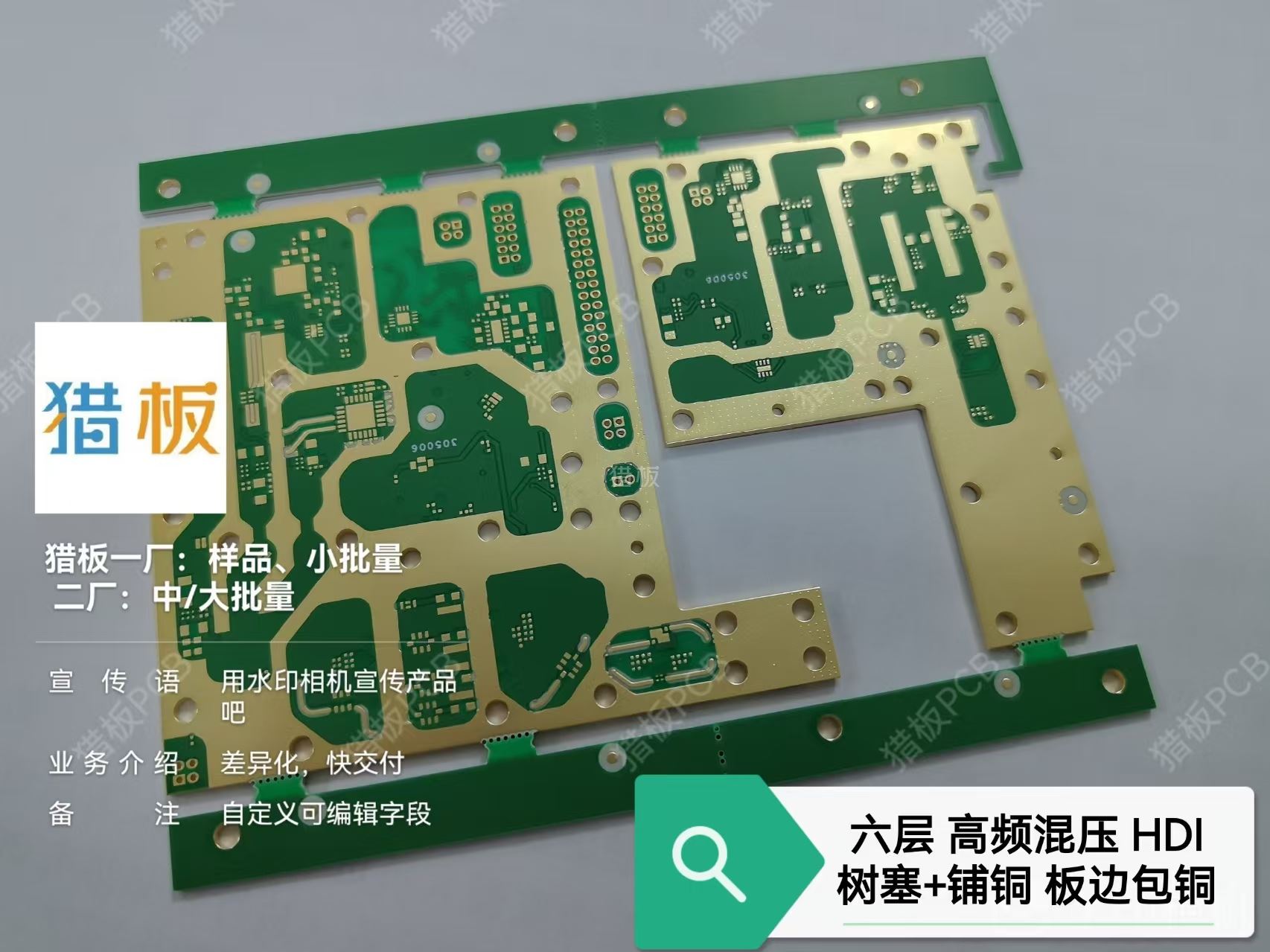

6层PCB的典型结构为“信号-电源-地-信号-电源-信号”，通过双电源层与接地层的夹心设计，在有限层数内实现较好的电源完整性。这种布局适合中低速信号场景，但当信号密度提升时，相邻信号层间的串扰风险会显著增加。

而8层PCB则通过增加两个专用信号层或隔离层，将结构优化为“信号-地-信号-电源-地-信号-地-信号”。额外层数不仅为高速信号提供了独立通道，还能通过地层屏蔽减少干扰，为复杂系统预留更多布线弹性。这种分层逻辑更像为信号搭建了“专属高速公路”，尤其适合高频、多模块协同的场景。

二、信号完整性

在数字信号速率突破Gbps的今天，信号完整性成为硬性指标。6层板受限于层数，高速信号往往需跨越多个参考平面，导致阻抗不连续和电磁辐射风险上升。实测数据显示，在DDR4内存等场景中，6层板可能出现5%-10%的信号衰减，需通过端接电阻等手段补偿。

8层板的优势在此显现：独立的信号层与完整的地平面形成天然屏蔽，信号回流路径缩短30%以上，串扰抑制能力提升约40%。对于PCIe4.0、USB3.2等高速接口，8层板能将眼图余量提升20%，显著降低误码率。这种“空间换性能”的策略，正是高端设备选择8层板的核心逻辑。

三、成本博弈

层数增加直接推高制造成本。8层板因工艺更复杂（如层压对齐精度要求更高），单价较6层板高出30%-50%。此外，8层板生产周期通常延长2-3天，对快节奏的消费电子项目可能形成压力。

但隐性成本同样值得关注：6层板在应对设计迭代时，可能因布线资源不足导致反复改板，反而增加总体投入。某智能手表厂商曾披露，采用8层板使首次量产良率提升15%，长期成本反而更低。这提示我们：层数选择需结合产品生命周期综合评估。

四、应用场景

6层板适用场景

• •消费电子（如蓝牙耳机、中端手机）

• •工控设备（信号速率＜1Gbps）

• •成本敏感型IoT产品

8层板适用场景

• •5G通信设备（高频多天线系统）

• •服务器主板（PCIe5.0、DDR5等）

• •医疗影像设备（低噪声要求）

PCB层数之争，本质是性能、成本与开发周期的三角平衡。6层板以经济性见长，8层板则用空间换取稳定性。对于初创团队，建议从6层板切入，通过仿真工具预判信号风险；而对旗舰产品或高可靠性需求场景，8层板带来的设计冗余往往更具性价比。记住：没有完美的层数，只有最匹配需求的设计。
