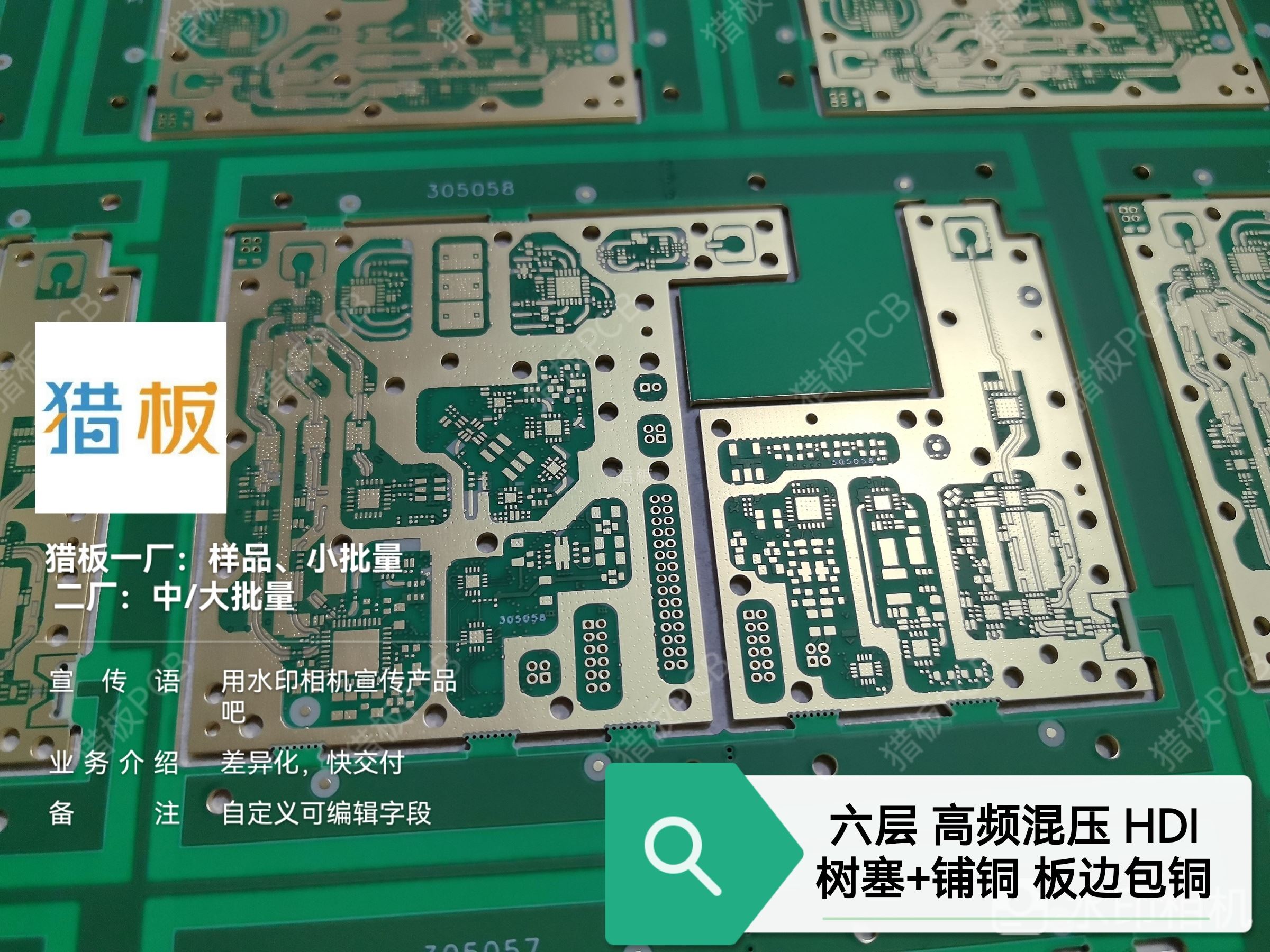

在5G通信、物联网设备高速发展的今天，高频混压板已成为高端电子产品的“隐形骨架”。这类板材通过将高频材料与传统FR-4结合，既能控制成本，又能满足高速信号传输需求。但设计环节稍有疏忽，就可能导致信号完整性崩塌、电磁干扰失控。今天我们抛开教科书式的说教，聊聊那些设计师用真金白银换来的经验。

材料特性选择

高频材料的介电常数（Dk）和损耗因子（Df）是核心参数，但很多工程师容易忽略它们的温度敏感性。当设备长时间工作在高温环境时，某些PTFE基材的Dk值可能漂移超过10%，直接打乱阻抗匹配设计。更隐蔽的陷阱在于混压区域的结合力——传统FR-4与高频材料热膨胀系数差异大，压合时若未采用阶梯式升温曲线，后期钻孔偏位率可能飙升3倍。建议在设计初期就建立材料特性数据库，特别是要记录不同批次板材的吸湿率差异，这在湿热地区应用中尤为关键。

层叠结构

看到过太多设计图把高频层像三明治一样夹在中间，这其实是信号干扰的温床。正确的做法是让高速信号层紧贴完整的地平面，形成天然的屏蔽腔。对于需要跨层切换的信号，宁可多花成本增加埋孔，也别用通孔直接穿透所有层。有个案例值得警惕：某款车载雷达板因电源层与高频层间距不足，导致LDO噪声通过耦合进入射频通道，整改时不得不重新开模。层叠设计时要像布置城市道路一样，让“高速信号”走专用通道，“低速信号”走辅路，各司其职。

阻抗控制

高频混压板的阻抗公差建议控制在±5%以内，但这绝非简单调整线宽就能实现。铜箔表面粗糙度的影响常被低估——当信号频率超过10GHz时，粗糙铜箔的趋肤效应会导致实际阻抗比理论值低8%以上。更棘手的是混压区域的介质厚度波动，某些厂商提供的板材厚度偏差可能达到10μm，这对50Ω微带线来说就是致命的阻抗偏移。我们的应对策略是：在关键信号区域增加阻抗测试焊盘，并要求板厂提供激光扫描的截面分析报告。

散热设计

高频电路的功耗密度往往被低估，特别是毫米波器件局部热流密度可达100W/cm²。曾有款5G小基站板卡因未做热仿真，导致PA芯片结温超过安全阈值，工作半年后出现不可逆性能衰减。正确的做法是在布局阶段就建立热-电协同模型，对发热元件采用“错位排列+热过孔阵列”组合拳。对于必须堆叠的BGA器件，在底层增加铜币并联散热，比单纯加厚铜皮效率提升40%。

测试验证

再完美的设计图也需经过现实考验。我们坚持三个“必须”：必须用矢网做全端口S参数测试，必须做-40℃到125℃的热冲击循环，必须进行至少72小时的老化试验。遇到过最诡异的案例是某批次板材在常温下指标完美，但经历10次温度循环后插入损耗增加15%，最后发现是胶水层出现微裂纹。这提醒我们，验证方案要覆盖产品全生命周期的极端工况。

高频混压板设计不是材料与工艺的简单叠加，而是需要把电磁场理论、热力学、材料科学熔炼成工程智慧。当您下次面对这类设计时，不妨先问自己：材料特性表里的每个参数都吃透了吗？层叠结构像不像交通规划图？阻抗测试点是不是摆设？散热方案经得起热成像仪考验吗？把这些问题想明白，比任何设计规范都管用。
