如何根据产品需求,确定使用单层还是多层PCB?

发布时间: 2021/7/16 16:36:10

浏览: 46次

在设计印制电路板之前,需要确定要使用单层还是多层PCB。这两种设计类型都很常见。那么哪种类型适合你的项目呢?区别在哪里呢?


顾名思义,单层板只有一层基材,也称为基板,而多层PCB则具有多层。



单层板的优势以及应用



单层板有时也称为单面板,一般来说,在板的一侧具有元器件,而在另一侧则具有铜皮走线,单层板由基底层,导电金属层,保护性阻焊膜和丝印组成。



单层PCB的优缺点



优点:成本更低设计和生产更简单交货时间更短缺点:对于复杂的项目特别是元器件数量较多时,尺寸要求较小的话,单面板就搞不定较低的运行能力较大的尺寸较大的重量。



单层PCB应用



单面板由于其低成本和相对容易生产而成为各种电子产品的优先选择。尽管随着电子技术变得越来越复杂,多层板正越来越普及,但单层板的应用依旧十分广泛。它们通常出现在功能比较单一的设备中,不需要存储大量数据或访问网络。


在小型家用电器(例如咖啡机)中一般会采用单层PCB。它们也是大多数计算器,收音机,打印机和LED灯采用的PCB。诸如固态驱动器之类的较简单的存储设备通常也使用单面PCB,同时电源和许多不同类型的传感器等组件也是如此。



多层板的优势以及应用



多层PCB由三个或更多彼此叠置的双面板制成。通常,多层板的层数一般是偶数层,在4到12层之间,为什么不采用奇数层呢?因为奇数层数量会导致诸如焊接后翘曲和扭曲的问题。


多层板上的每个基板层的两面都有导电金属。使用专用粘合剂将这些板连接在一起,并且每个板之间都有绝缘材料。在多层板的最外边缘,就是阻焊层。


多层板使用通孔使得不同的层相互导通。

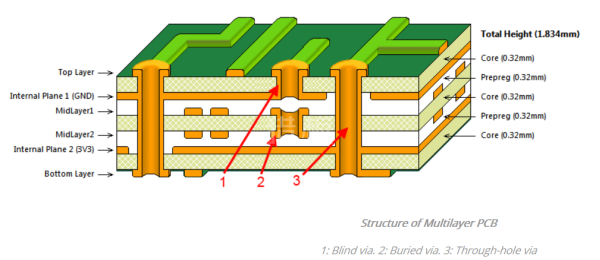

通孔一般分为三类:



贯穿孔:贯穿电路板的每一层;


盲孔:将外层连接到内层;


埋孔:连接两个内层,从外面看不到它们。



多层PCB的优缺点



优点:能够处理更复杂的功能更高的质量更大的功率,更大的操作能力和更快的速度增强的耐用性更小的尺寸和更轻的重量。


缺点:成本更高设计和生产更加复杂交货时间更长维修更加复杂。


多层PCB应用


随着技术的进步,多层PCB变得越来越普遍。当今许多电子设备的功能复杂且尺寸较小,因此必须在其电路板上使用多层。



多层印刷电路板出现在许多计算机组件中,包括主板和服务器。从笔记本电脑和平板电脑到智能手机和智能手表等。智能手机通常需要约12层。另外一些产品不像智能手机那么复杂,但对于单面印刷电路板来说却过于复杂的产品通常使用4到8层。比如微波炉和空调。



另外由于医疗设备所需的可靠性,小尺寸和轻巧的设计,它们通常也可以在三层以上的板上运行。多层印刷电路板也应用在了X射线机,心脏监护仪,CAT扫描设备和许多其他应用中。



汽车和航空航天业也越来越多地使用既耐用又轻便的电子元件,这些也一般采用多层板。这些组件必须能够承受磨损,高温和其他恶劣条件。车载计算机,GPS系统,发动机传感器,前灯开关一般也采用多层板。


如何确定需要单层或多层PCB



为了确定你的项目需要单层还是多层印刷电路板,需要考虑项目的需求以及最适合的类型。问自己以下五个问题:


1. 我需要什么级别的功能?如果更复杂,则可能需要多层。

2. 板子的最大尺寸是多少?多层板可以在较小的空间内容纳更多功能。

3. 耐久性优先吗?如果是这样,请使用多层。

4. 我的预算是多少?对于更适度的预算,单层板效果最好。

5. 我多快需要PCB?与多层印刷电路板相比,单层印刷电路板的交货时间更短。
