本文来介绍在Altium Designer中， 如何输出PCB gerber文件

　　1、过孔（VIA）盖油，不用盖油可以跳过。

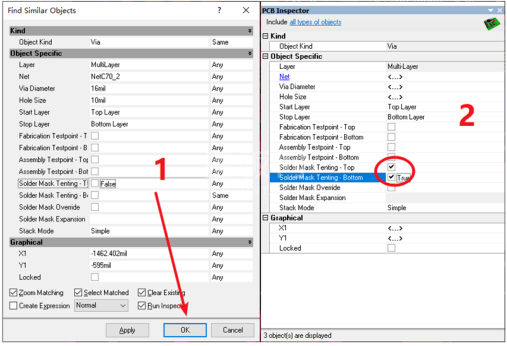

　　Shift+F 鼠标点选Via 孔，呼出过滤窗口。选择同类属性孔，点击OK。选择关闭对应层的过孔开窗。

　　2、放置孔表，孔表作用是核查孔大小及孔的属性。

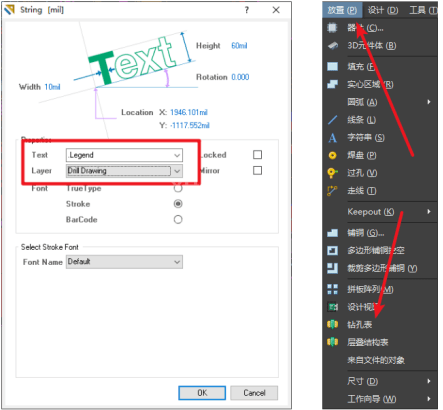

　　快捷P→S 在板外右下角放置字符串，双击字符串修改层和属性。AD17版本以上可以直接放置钻孔表，如下图右部分。

　　3、 Altium Designer输出文件分gerber和NC 两部分。

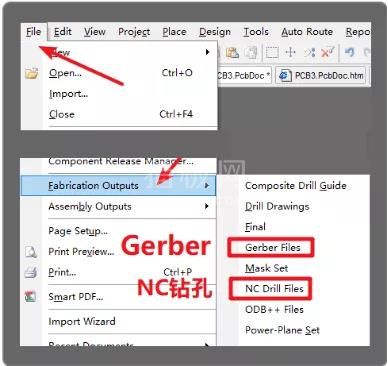

　　(1) 输出Gerber部分，File下选择 Gerber Files

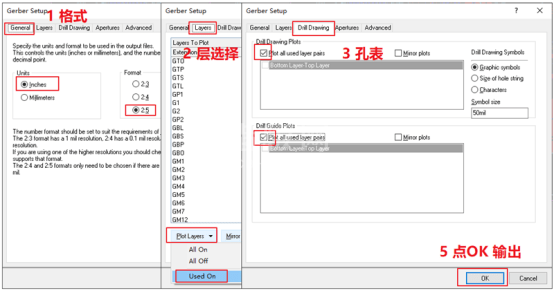

　　格式选英制 2:5 ，层选Used On(使用过的层)，孔表勾如图后点OK输出文件。

　　(2) 输出NC Drill Files (钻孔)

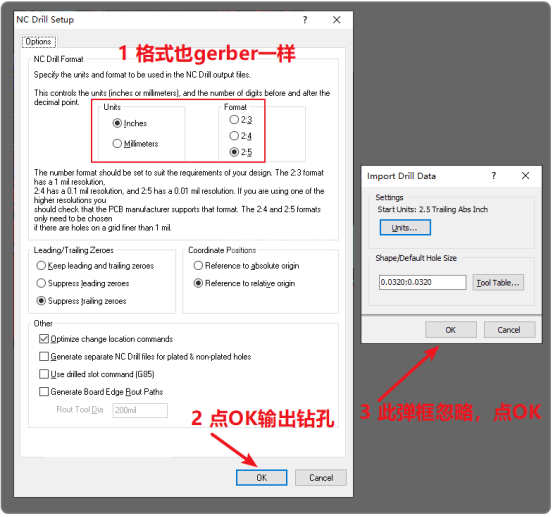

　　重新在File下选择 NC Drill Files，弹窗选择格式，格式与gerber一样，选择后点OK输出，其他都不用修改。

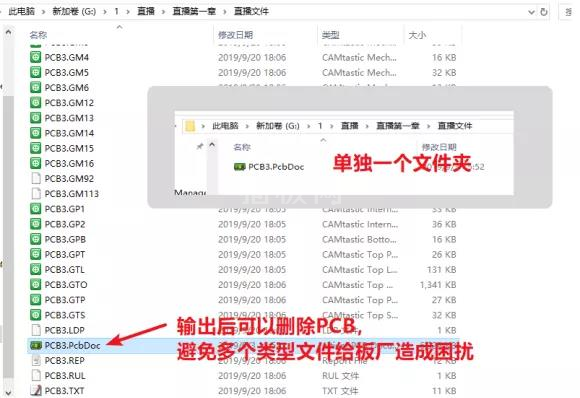

　　输出完怎么检查呢？接下来就教大家用AD查看输出的文件。

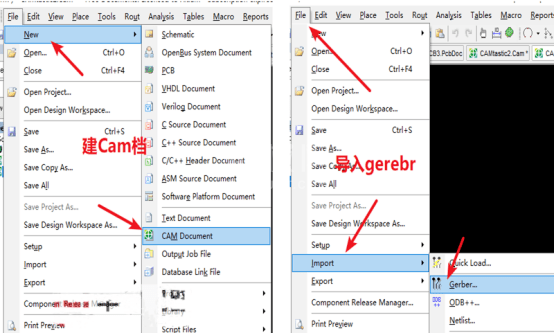

　　（1）在File下新建 Cam档，建后再File下导入Gerber文件，选择所有文件导入gerber。

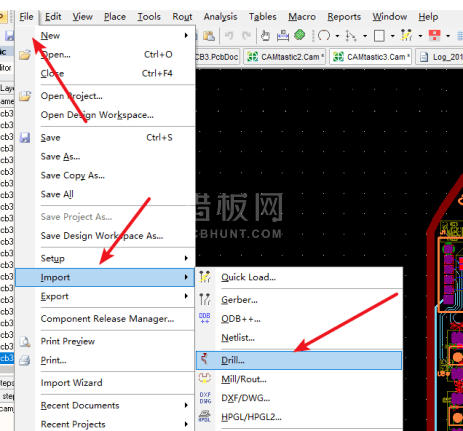

　　（2） 再用同样的方式导入NC文件，导入后就可以正常的查看输出的文件是否异常。
