我们对AD的使用方法有了大致的了解，今天我们深入学习原理图绘制。

　　放置元件

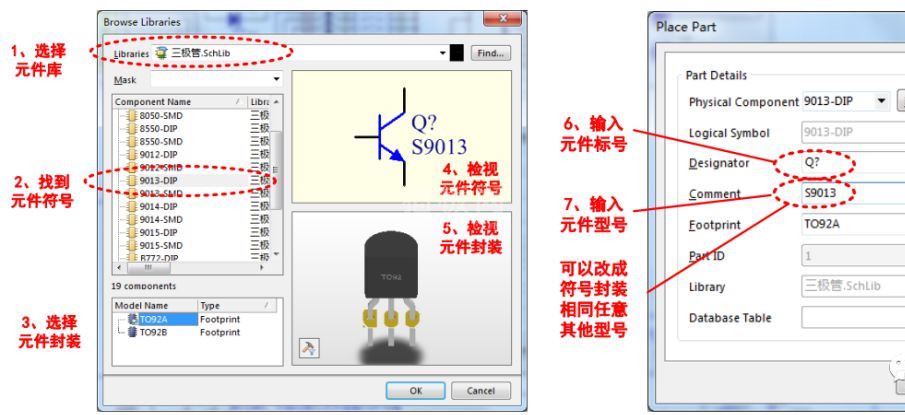

　　上图为放置独立元器件的步骤，对于多单元组合器件（如双运放、六反相器、多路光耦）含有多个的相同功能单元，应该按单元ID来逐部分放置器件，以便绘图灵活调整连接关系和布局。

　　注意检查：

　　（1）元件符号的正确性、元件符号和所选用封装的对应性

　　（2）元件封装的管脚顺序，是否和实际元件的功能排列一致？

　　（3）元件应该具有唯一标号【若使用自动标注，可用？替代】

　　电气连线(Wire)

　　原理图绘制的四种线类型 ：

　　（1）Wire：具有电气连接功能的“导线”，用于绘制原理图

　　（2）Line：不具备电气连接功能的“图线”，用于绘制各种标识

　　（3）Bus： 不具备电气连接功能的“总线”，用于指示总线线束的走向

　　（4）Bus Entry：具备电气连接功能的45度短线，表示“线束入口”

　　网标(NetLabel) ：

　　（1）放置了相同网标的导线，电气连接在一起【不必实际画线】

　　（2）放置网标后，该电路节点被命名为网标名【后续制定布线规则可以引用】

　　（3）电源、地线应该用尽量用网标表示，以保持图面简洁【有专用网标符】

　　（4）网标要整个放置在导线上【绘图规范】

　　端口(Port) ：

　　Port也具有和网标相同的功能，Port名相同的导线表示连接在一起

　　Port 还能够指示输入、输出关系，（I/O Type）

　　Port符号一般用在：

　　（1）分图之间的连接关系

　　（2）表示模块单元之间的接口连接

　　（3）某些特定输入/输出端口

　　自动标注（Auto Anotate）

　　在tools栏目下面找到Anotate Schematics

　　运用自动标注可以提高工作效率，让你的原理图快速完成标注。
