作为PCB设计工程师，大家都知道阻抗要连续。但是，正如罗永浩所说“人生总有几次踩到大便的时候”，PCB设计也总有阻抗不能连续的时候，这时候该怎么办呢？

　　关于阻抗

　　先来澄清几个概念，我们经常会看到阻抗、特性阻抗、瞬时阻抗，严格来讲，他们是有区别的，但是万变不离其宗，它们仍然是阻抗的基本定义：

　　a）将传输线始端的输入阻抗简称为阻抗；

　　b）将信号随时遇到的及时阻抗称为瞬时阻抗；

　　c）如果传输线具有恒定不变的瞬时阻抗，就称之为传输线的特性阻抗。

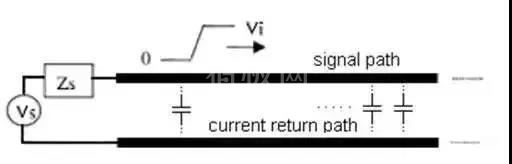

　　特性阻抗描述了信号沿传输线传播时所受到的瞬态阻抗，这是影响传输线电路中信号完整性的一个主要因素。

　　如果没有特殊说明，一般用特性阻抗来统称传输线阻抗。影响特性阻抗的因素有：介电常数、介质厚度、线宽、铜箔厚度。

　　阻抗连续类似：

　　水在一条均匀的水沟里稳定的流动，突然水沟来个转折并且加宽了。

　　那么水在拐弯的地方就会晃动，并且产生水波传播。

　　这就是阻抗不匹配导致的结果。

　　解决阻抗不连续的方法

　　1、拐角

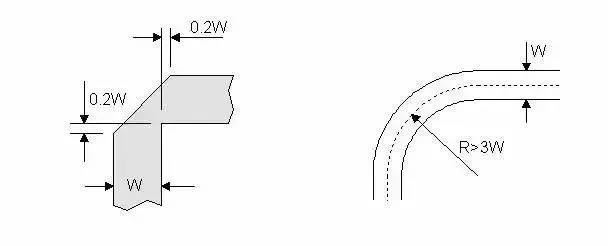

　　RF信号线如果走直角，拐角处的有效线宽会增大，阻抗不连续，引起信号反射。为了减小不连续性，要对拐角进行处理，有两种方法：切角和圆角。圆弧角的半径应足够大，一般来说，要保证：R>3W。如下图所示。

　　2、大焊盘

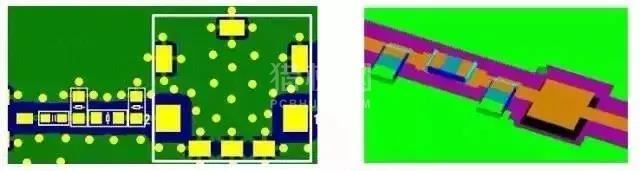

　　当50欧细微带线上有大焊盘时，大焊盘相当于分布电容，破坏了微带线的特性阻抗连续性。可以同时采取两种方法改善：首先将微带线介质变厚，其次将焊盘下方的地平面挖空，都能减小焊盘的分布电容。如下图。

　　3、过孔

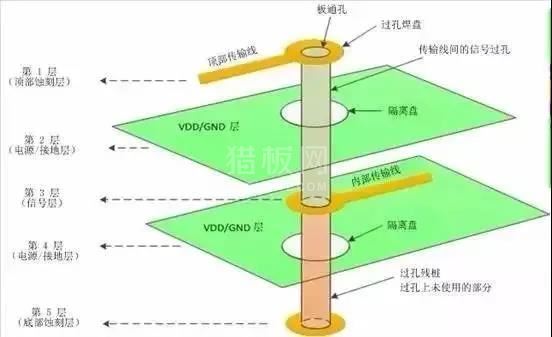

　　过孔是引起RF通道上阻抗不连续性的重要因素之一，过孔的直径、焊盘直径、深度、反焊盘，都会带来变化，造成阻抗不连续性，反射和插入损耗的严重程度。如果信号频率大于1GHz，就要考虑过孔的影响。

　　减小过孔阻抗不连续性的常用方法有：采用无盘工艺、选择出线方式、优化反焊盘直径等。优化反焊盘直径是一种最常用的减小阻抗不连续性的方法。

　　4、通孔同轴连接器

　　与过孔结构类似，通孔同轴连接器也存在阻抗不连续性，所以解决方法与过孔相同。减小通孔同轴连接器阻抗不连续性的常用方法同样是：采用无盘工艺、合适的出线方式、优化反焊盘直径。
