猎板·全球电子硬件智造工厂

猎板专业1-20层PCB打样、中大批量生产

专注解决精密、高难度、特种、高多层订单交付慢和采购难等问题

建滔A级板材
TG130/180
多级阻抗控制
指定压合结构

四层板

交期 4

1-2阶HDI 多级阻抗 定制压合

板厚:0.8-2.4mm,铜厚1-10oz

最大尺寸1000*500mm

全国包邮 AOI全测
立即下单
立省30-50元/㎡

六层板

交期 5

盲埋孔 镍钯金

板厚:1.0-2.4mm,铜厚1-10oz

最小孔径0.15mm,最小线宽3mil

立省30-50元/㎡
70分钟图电
孔铜18-35um
外层铜厚3oz
内层铜厚2oz
AOI光学扫描
100%飞针测试
树脂塞孔
孔口铺铜

八层板

交期 5

盲埋孔 TG130-180

板厚:1.2-2.4mm,铜厚1-10oz

最小孔径0.15mm,最小线宽3mil

立省50-100元/㎡

十层板

7

盲埋孔 无卤素 透明油墨

板厚:1.6-2.4mm,铜厚1-10oz

最小孔径0.15mm,最小线宽3mil

立省50-100元/㎡
70分钟图电
孔铜18-35um
外层铜厚3oz
内层铜厚2oz
AOI光学扫描
100%飞针测试
树脂塞孔
孔口铺铜

十二层板

交期 7

盲埋孔 多级阻抗 定制压合

板厚:1.6-2.4mm,铜厚1-10oz

最小孔径0.15mm,最小线宽3mil

立省50-100元/㎡

工艺能力

PCB生产最大尺寸支持 1000×600mm
内外层最小线宽/间距3mil
工艺支持盲埋孔、镍钯金、选择性电金、阶梯孔槽
支持内外层阻抗匹配,阻值范围: 45-110Ω
PCB生产厚度支持0.3-3.0mm
最小孔径0.15mm,板厚孔径纵横比20:1
阻焊覆盖支持:盖油、开窗、塞油、树脂塞孔
支持单/双PP特殊层压结构

产品展示·高品质.短交期

选择猎板,享受高性价比服务

猎板已累计服务用户100000+,产品远销欧美等国家

查看更多

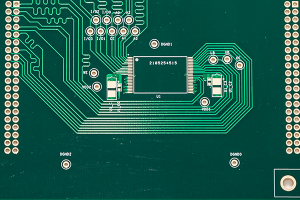

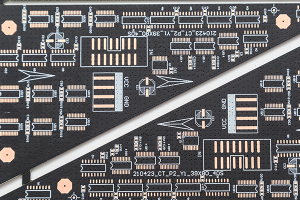

四层板

产品材质:FR-4

应用领域:P2显示屏

层数/板厚:4/1.6mm

表面处理:OSP

线宽线距:3.00/3.00mil

最小孔径:0.2mm

技术特点:过孔塞油 高精密

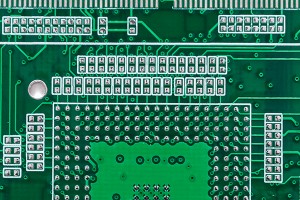

四层板

产品材质:FR-4

应用领域:模组套板

层数/板厚:4/2.0mm

表面处理:沉金

线宽线距:8.00/8.00mil

最小孔径:0.4mm

技术特点:内外层多段阻抗控制

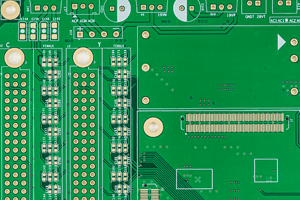

六层板

产品材质:FR-4

应用领域:工业控制

层数/板厚:6/2.0mm

表面处理:喷锡

线宽线距:3.00/3.00mil

最小孔径:0.15mm

技术特点:过孔开窗 铜厚2oz

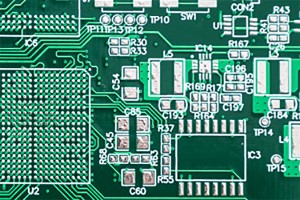

六层板

产品材质:FR-4

应用领域:工业电子

层数/板厚:6/1.6mm

表面处理:沉金

线宽线距:3.00/3.00mil

最小孔径:0.15mm

技术特点:高精密 沉金工艺

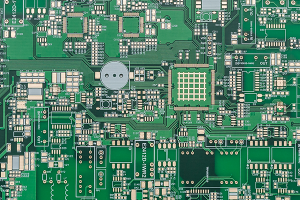

八层板

产品材质:FR-4

应用领域:消费电子

层数/板厚:8/1.6mm

表面处理:喷锡

线宽线距:4.00/4mil

最小孔径:0.15mm

技术特点:低孔径

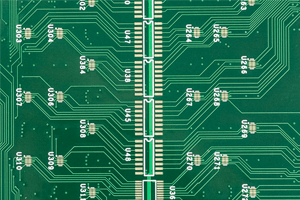

八层板

产品材质:FR-4

应用领域:智能打印设备

层数/板厚:8/2.0mm

表面处理:喷锡

线宽线距:3.00/3.00mil

最小孔径:0.15mm

技术特点:多段阻抗匹配 高精密

十层板

产品材质:FR-4

应用领域:工业控制

层数/板厚:10/2.0mm

表面处理:镍钯金

线宽线距:3.00/3.00mil

最小孔径:0.20mm

技术特点:镍钯金

十二层板

产品材质:FR-4

应用领域:电力系统

层数/板厚:12/2.0mm

表面处理:沉金

线宽线距:3.00/3.00mil

最小孔径:0.2mm

技术特点:高TG 厚铜

融资历程与质量管理体系

实力+品质=理想厂商

猎板由深圳市猎芯科技有限公司投资控股(先后获得经纬中国、微光、华诺、京东战投、海通证券等多轮融资),获得UL认证、ISO90001认证、SGS认证

多层板层压结构图

猎板支持多种特殊层叠结构,满足你的定制化需求

你想要的,我们都能做!

核心工艺

猎板坚持使用行业一线生产设备

坚持优质的设备工艺配置,精雕细琢,从源头打造高品质产品!

更多设备
钻孔

台湾东台高精密钻孔机

最高转速300,000rpm

定位精度±0.05mm

自钻孔精度±0.018mm

自动刀径/断刀检测,全面杜绝槽孔

歪斜/漏钻孔/孔径不符等问题

沉铜

台湾竞铭龙门式沉铜电镀线

深孔能力13:1

镀铜均匀性达97%以上

70分钟图电时间

保证孔铜厚度18-35um,面铜厚度大于35μm

阻焊

全自动阻焊印刷

80分钟多温区烘烤

保证阻焊均匀度和附着力

全面解决孔环发黄露铜之风险

阻焊油墨经权威机构检测认证,

有害物质含量符合国际安全标准

测试

高精密丝杆飞针机

最快测试速度3000点/min

定位分辨率5μm

自钻孔精度±0.018mm

高清晰CCD探头,精确定位测点中心

杜绝一切开路、短路,确保每块板都是良品
