在PCB采购和设计评审中,“铜厚”可能是被讨论最多、但被理解最浅的规格之一。工程师画图时习惯性填上“1oz”,采购询价时把它当作一个固定参数,很少有人深究:为什么铜箔要分这么多厚度?0.5oz和2oz在实际使用中到底差在哪里?多花的钱值不值?
先说一个容易踩坑的事实:你在设计文件中写的“1oz”,和板厂最终交付到你手中的“1oz成品铜厚”,并不完全是同一个概念。中间涉及基铜厚度、电镀加成、蚀刻减薄等一系列工艺变量的叠加。理解这些差异,是做出正确选型决策的前提。
本文从铜箔厚度的行业由来讲起,逐层拆解它对载流、阻抗、散热和制造成本的影响,并结合猎板在汽车电子、工业控制、电力储能、新能源、具身机器人等高可靠性领域的制程实践,给出可落地的选型建议。

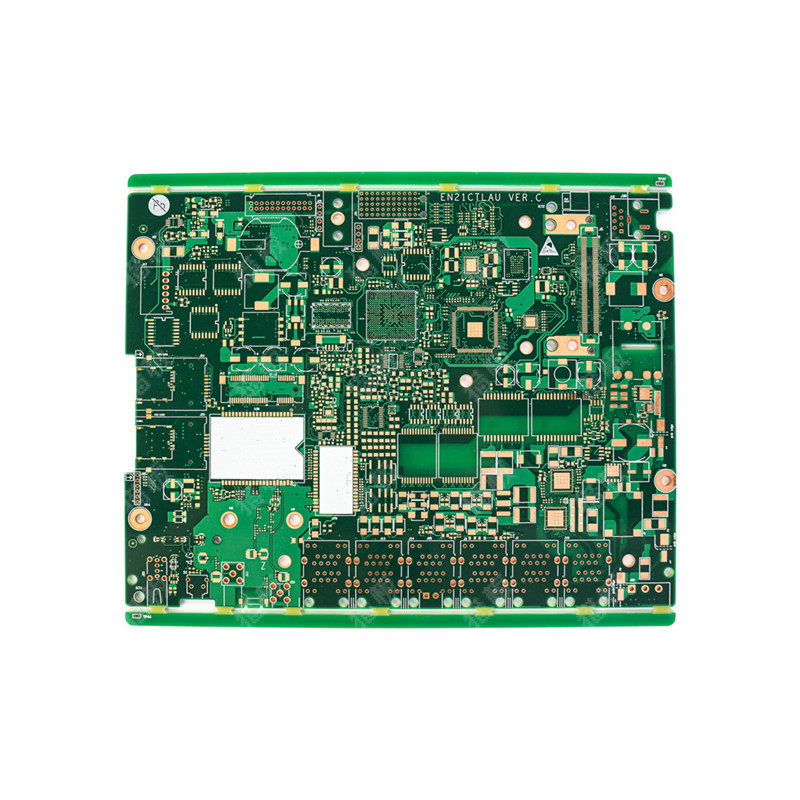

铜箔厚度用“盎司(oz)”表示,而不是直接用微米,源于铜箔制造的早期历史。在精密测厚仪普及之前,铜箔生产商通过称量大面积铜箔的重量来保证一致性——将1盎司铜均匀铺满1平方英尺的面积,得到的厚度就被定义为“1oz铜厚”。
行业通用换算:1oz ≈ 35μm,2oz ≈ 70μm,3oz ≈ 105μm,4oz ≈ 140μm。
但这里有一个关键细节:IPC-6012标准对铜箔厚度的公差允许值为±10%。也就是说,标称1oz的铜箔,实际到厂厚度可能低至30.9μm;再经过PCB工厂的前处理减薄,成像压合后的内层铜厚最低可能只有24.9μm。这就是为什么“标称1oz”和“实际成品1oz”之间可能存在肉眼看不见的差距。
对于外层线路,情况更复杂。IPC-6012将外层成品铜厚定义为“基铜厚度 + 电镀铜厚度 - 加工减薄量”。以IPC Class 2为例,从0.5oz基铜起步,加上平均20μm的电镀铜,再扣除加工损耗,最终可以做到约33.4μm,接近标称的1oz。也就是说,外层线路完全可以通过“薄基铜+厚电镀”的组合来达到目标铜厚。
铜箔厚度不是孤立参数,它同时牵动四个维度:载流能力、信号传输、散热性能和加工难度。这四个维度的需求往往相互矛盾,选型本质上是在它们之间找平衡。
铜越厚,导体截面积越大,电阻越低,允许通过的电流越大。根据电阻公式R = ρL/S,铜厚翻倍意味着截面积翻倍,直流电阻减半。
以1oz铜、10°C温升为基准,10mil宽的走线大约可以承载1A电流。在电源电路中,如果走线空间有限但电流需求大,提升铜厚往往比加宽走线更有效——因为板面空间是稀缺资源,而铜厚是可以“往上长”的。
猎板在厚铜PCB领域的量产能力覆盖1oz至15oz,其中15oz已实现稳定量产。这一能力直接服务于新能源和电力电子场景——新能源汽车的电池管理系统、车载充电机、DC-DC转换器,以及储能系统的功率变换模块,都需要PCB在有限的板面面积内承载数十安培甚至上百安培的电流。
在高速数字和射频电路中,铜厚的影响方向与电源场景恰好相反。
高频电流存在趋肤效应——信号集中在导体表面极薄的一层流动。铜在1GHz频率下的趋肤深度约为2.1μm,在10GHz下仅为0.66μm。这意味着对于大多数高频信号,电流实际使用的铜层厚度远小于铜箔的物理厚度。
更关键的是,铜箔越厚,表面粗糙度通常越大。当趋肤深度缩小到与铜箔表面粗糙度相当时,信号损耗会显著增加。因此,在5G通信、毫米波雷达、高速背板等场景中,薄铜配合低粗糙度铜箔,反而是更优选择。
对于猎板重点服务的具身机器人领域,这一逻辑同样适用。机器人的感知系统、通信模块涉及大量高速信号传输,而驱动系统则需要厚铜承载大电流。同一块板上,不同功能区域对铜厚的需求可能截然不同——这要求叠层设计具备灵活的混铜能力。
铜的导热系数约为400 W/(m·K),是FR-4基材的数百倍。铜厚增加,铺铜区域的横向热扩散能力显著提升,有利于将功率器件的热量快速传导到板面,再通过散热结构散出。
在工业电源、储能变流器、电机控制器等场景中,2oz或3oz铜厚的铺铜区域不仅是电流通道,更是散热通道。猎板在电力储能和新能源领域的经验表明,合理利用厚铜层作为散热面,可以减少对额外散热器的依赖,降低系统整体成本。
铜越厚,蚀刻时侧蚀越严重。3oz铜厚的PCB,最小线宽通常只能做到5-6mil,且走线边缘不够清晰;1oz铜厚则可以轻松做到3-4mil线宽。
这意味着厚铜和精细线路在同一个工艺窗口内存在天然矛盾。对于需要厚铜承载大电流、同时又要精细线路走信号的混铜设计,板厂需要采用特殊的蚀刻工艺来平衡两者。猎板采用DES超厚铜真空精密蚀刻连线,通过真空处理吸附板面残留的反应药水,让新液与铜面持续有效接触,优先避免了药水反应时的“沙滩效应”,有效保障了厚铜线路的精度和品质。

铜厚选型不能只看“够不够用”,还要看“合不合规”。IPC-6012是刚性PCB的资格与性能标准,它对孔铜和表面铜厚有明确的等级要求。
IPC-6012对孔铜有明确等级要求。Class 2通常要求平均孔铜≥20μm、最小单点≥18μm;Class 3要求平均≥25μm。实际生产中,不少板厂把18μm当作控制标准,但18μm在Class 2中是最小单点值,不是平均值。猎板通常按上限执行,孔铜平均值≥18μm,并可提供18μm、20μm、25μm、30μm、35μm多个等级供选择。对于汽车电子、工业控制等对导通稳定性要求更高的场景,可优先考虑20μm及以上孔铜。
表面成品铜厚方面,猎板交付标准中,建滔/国纪板材与建滔/生益板材有所区分:前者1oz≥35μm、2oz≥63μm、3oz≥98μm;后者1oz≥35μm、2oz≥70μm、3oz≥105μm,并可指定最高≤15oz。对于喷锡工艺,猎板实际交付的成品铜厚一般为33-38μm;沉金工艺为35-40μm;OSP工艺为31-38μm。
铜厚对成本的影响不是线性的,而是加速上升的。
从原材料角度看,铜厚增加意味着铜用量成倍增加。3oz铜箔的铜用量是1oz的3倍,同时需要更多的电镀铜量和更长的电镀时间。从制造角度看,厚铜蚀刻更难,线宽控制更紧,生产效率和良率控制难度都会上升。
但采购经常忽略一个“隐性成本”:混铜叠层的杠杆效应。对于大多数混合信号设计,外层用2oz承载电源分配、内层用0.5oz走信号,相比全板1oz方案,往往比全板升铜更有成本优势,同时电源性能和信号质量都能得到优化。盲目全板升铜厚的性价比远低于有针对性的混铜设计。
另外,选择3oz以上铜厚,往往意味着最小线宽从3mil放宽到6mil以上,原设计中一些精细走线可能需要重新布局。设计迭代的成本,有时比铜箔本身的价格差更值得关注。铜价波动也会直接影响厚铜设计的材料成本,铜厚越大,对铜价波动的敏感度越高。在采购谈判中,明确铜厚规格和叠层结构,有助于板厂给出更精准的报价。
猎板采用微晶磷铜球电镀,不同于传统工厂使用的二次回收铜角或铜块,镀铜密度、均匀性和有机杂质控制均更优,从源头保障了孔铜和表面铜厚的一致性。同时,猎板默认采用负片电镀减法工艺——先对整板面加厚铜再蚀刻——其镀铜密度、均匀性和线路工整度均优于传统正片工艺,尤其适合厚铜和高可靠性产品。

Q1:孔铜和表面铜厚是同一回事吗?
不是。孔铜指孔壁上的电镀铜层厚度,表面铜厚指板面线路和焊盘上的铜层厚度。孔铜的均匀性控制比表面铜厚更难——孔中央的铜层通常比孔口薄,高厚径比的孔尤其如此。猎板的自动垂直沉铜线和电镀线均支持13:1的深孔能力,常规厚径比可做到10:1,可另行定制≤20:1的厚径比。
Q2:为什么我选1oz,板厂交付的成品铜厚是35-40μm?
因为外层铜厚是“基铜+电镀铜”的组合结果。1oz基铜加上电镀铜层后,成品厚度通常会略高于35μm。猎板喷锡板实际交付一般为33-38μm,沉金板为35-40μm,OSP板为31-38μm,具体取决于表面处理工艺的铜消耗量。
Q3:BGA区域应该选多厚的铜?
BGA焊盘小于0.25mm时,飞针测试可能无法覆盖所有网络,建议选用测试架进行测试。对于高密度BGA区域,铜厚的选择需要平衡焊接平整度和载流需求——沉金工艺有利于焊锡平整度,猎板建议IC引脚密集的板子优先考虑沉金表面处理。
Q4:内层2oz可以用单张PP吗?
不建议。单张PP的介质层过薄,在厚铜板中容易发生内层击穿导致短路。双PP或多PP可以提升厚铜板的耐电性和抗高压击穿能力。猎板在压合结构上支持特殊混压和不对称混压,可依据客户工艺要求定制14-26层的叠层结构。
Q5:厚铜板最小线宽能做到多少?
猎板制程能力中,1oz外层设计线宽/间距常规为3/3mil,极限2.5/2.5mil;2oz常规6/6mil,极限5.5/5.5mil;3oz常规10/10mil,极限7.5/7.5mil;4oz常规12/12mil,极限11/11mil。厚铜与精细线路同时存在时,需要评审确认。
结合猎板重点服务的领域,给出以下铜厚选型参考:
| 应用领域 | 推荐铜厚 | 典型场景 | 选型依据 |
|---|---|---|---|
| 汽车电子(信号/传感) | 1oz | 雷达模块、传感器接口、车载通信 | 信号完整性优先,精细线宽需求 |
| 汽车电子(功率) | 2-4oz | BMS、OBC、电机控制器 | 大电流承载+散热需求 |
| 工业控制 | 1-2oz | PLC、伺服驱动、工控主板 | 中等电流+抗振动可靠性 |
| 电力/电源/储能 | 2-6oz | 逆变器、DC-DC、充电桩 | 高载流+高热耗散 |
| 新能源(光伏/风电) | 3-6oz | 功率变换模块、汇流板 | 超大电流+严苛环境 |
| 具身机器人(驱动) | 2-4oz | 关节驱动器、电源分配 | 大电流+紧凑空间散热 |
| 具身机器人(感知/通信) | 0.5-1oz | 视觉模块、通信接口 | 高速信号完整性优先 |
在高速数字信号场景中,还需要关注铜箔的表面粗糙度。猎板支持Rogers系列、台耀系列等高频板材的定制,配合等离子除胶渣工艺,可满足低介电常数和低损耗因子的设计要求。
铜箔厚度的选择,本质上是一个多维度的工程决策——载流能力、信号完整性、散热性能和制造成本,每个维度都在向不同的方向拉扯。1oz之所以成为行业默认,不是因为它“最好”,而是因为它“最平衡”:绝大多数数字电路和中等功率场景,1oz都能满足需求。
但在汽车电子、工业电源、新能源和具身机器人等高端应用领域,“默认值”思维往往会带来隐患。孔铜从18μm提升到25μm,对导通稳定性的改善在长期通电和温度循环中才会显现;厚铜从1oz升级到2oz,在大电流场景下减少的功率损耗和温升,直接关系到系统的使用寿命和安全性。
猎板在高多层、厚铜、HDI等特殊定制领域的制程积累——从15oz厚铜量产能力到负片工艺的铜厚均匀性控制,从13:1深孔沉铜到四线低阻测试——正是为了应对这些“默认值不够用”的场景。在铜价持续高企的当下,精准选型不仅关乎性能,也关乎每一分成本的合理分配。
