在PCB设计和采购沟通中，“开窗”这个词出现的频率很高——焊盘要开窗、散热盘要开窗、金手指要开窗。但当话题落到阻抗线上时，很多工程师的第一反应是：阻抗线不是应该盖油吗？为什么还要开窗？

这个看似矛盾的疑问，恰恰触及了PCB制造中一个非常核心的工程问题：阻抗线的开窗和盖油，针对的是完全不同的需求场景。

简单来说，阻抗线在信号传输路径上通常要求全程盖油以维持阻抗一致性，但在需要测试验证的位置，则必须开窗以便探针接触或TDR（时域反射仪）测量。两者的平衡，考验的既是设计能力，也是板厂的工艺功底。

本文从PCB制造的专业视角出发，系统拆解阻抗线局部开窗的原理、应用场景、潜在风险，并结合猎板在汽车电子、工业控制、电力电源/储能/新能源、具身机器人等高可靠性领域的制程能力和实测数据，给出可落地的处理建议。

一、先搞清楚：PCB“开窗”到底开的是什么？

PCB开窗（Solder Mask Opening）是指在印制电路板的阻焊层上有选择性地移除覆盖于铜箔导线或焊盘区域的绝缘涂层，使底层铜材直接暴露于外部环境。

阻焊层的主要作用包括防止铜面氧化、防止焊接时产生桥连、提高绝缘性能和防潮防腐蚀能力。开窗的本质，是在特定区域主动放弃这层保护，以换取焊接、测试或散热等特定功能。

在阻抗控制场景中，开窗和盖油的差异会带来一个关键物理变化：走线上方的介质从阻焊油墨（介电常数Dk≈3.5~4.0）变成了空气（Dk≈1）或不确定的涂层，导致该区域的特性阻抗发生突变。实测数据表明，1mil厚度的常规阻焊可使50Ω微带线的阻抗下降2~4Ω。

这意味着：阻抗线的开窗必须非常“克制”，只在明确需要的位置进行。

二、阻抗线为什么要局部开窗？——三大核心用途

2.1 测试探针接触：让测量“够得着”

这是阻抗线开窗最直接、最常见的用途。

在PCB制造和调试过程中，工程师需要使用飞针测试机、TDR测试仪或射频探针对阻抗线进行测量。如果走线被阻焊层完全覆盖，探针接触时需要刺穿阻焊层，这会导致接触电阻忽高忽低，波动范围可达50mΩ以上，严重影响测量精度。

开窗后，探针直接与铜面接触，测试信号的耦合路径变得稳定可靠，TDR测量波形中的杂散反射显著减少。

2.2 阻抗测试条（Coupon）的测量窗口

阻抗测试条是制造在生产面板边缘的专用测试结构，用于通过TDR测量验证生产板的特性阻抗是否在设计规格范围内。标准测试条包含与实际产品走线相同叠层位置和宽度的测试走线，两端带有专用发射/接收焊盘。

这些发射/接收焊盘必须开窗，否则TDR探针无法与测试条建立有效电气连接。IPC-6012和IPC-2141标准明确规定，测试条带走线长度最少150mm（6英寸），测试方法为TDR（IPC-TM-650 2.5.5.7），每批次需提供阻抗测试报告。

值得注意的是，测试条走线本体通常要求连续无开窗（除通孔反焊盘外），开窗仅出现在两端的连接焊盘上。

2.3 射频/高频特殊需求

在射频电路中，部分设计会选择在关键传输线路径上开窗，使传输线阻抗主要由基板介质决定，从而规避阻焊油墨参数不稳定的问题。这种方法多见于天线馈线、毫米波雷达前端等对阻抗精度极其敏感的场景。但需要强调的是，这种做法有明确的适用边界——阻抗控制区域要么全程覆盖阻焊（将阻焊影响纳入计算），要么全程开窗，绝不能在阻抗线上出现局部阻焊覆盖或开窗的交替结构。

三、开窗对信号完整性的影响：不能忽视的风险

3.1 阻抗不连续：反射的根源

当一段阻抗线中间出现开窗区域时，信号从“铜+阻焊油墨”区域传输到“铜+空气”区域，特性阻抗会突然升高（因为空气的介电常数远低于阻焊油墨）。这种阻抗突变会引发信号反射，在TDR波形上表现为一个向上尖峰。

对于高速数字信号（如DDR、PCIe、USB3.0+）和高频模拟信号（如RF电路），这种反射是灾难性的，会引起信号振铃、失真，严重破坏信号质量。仿真数据显示，过孔开窗参数不当可能导致高频信号（10GHz以上）的插入损耗增加3dB，回波损耗恶化至-15dB以下。

3.2 铜面暴露：可靠性隐患

开窗后裸露的铜线直接接触空气中的湿气和污染物，会导致铜氧化、腐蚀。长期工作在潮湿、高污染或高温环境中，裸露铜线的可靠性会大幅下降，产品寿命缩短。

对于汽车电子、工业控制等对可靠性要求极高的领域，这个问题尤为突出。行业数据显示，车规PCB因阻抗失效导致的故障占比达20%。

3.3 焊接风险：锡桥与偷锡

在波峰焊或手工焊接时，熔融的焊锡容易流到裸露的走线上，可能导致邻近走线短路（锡桥）。如果开窗的过孔靠近焊盘，尤其是BGA、QFN等细间距器件附近，焊接时锡会被过孔“吸走”，导致虚焊或空焊。

因此，对于汽车电子、工业控制等可靠性要求极高的产品，应优先考虑过孔盖油或塞油工艺，而非开窗。

四、阻抗测试中的开窗设计：为什么不能“全程开窗”？

有些工程师会问：既然开窗便于测试，为什么不能把整条阻抗线都开窗？

答案在于阻抗一致性。

阻抗控制的本质要求是：从信号源到负载的整条路径上，特性阻抗应保持恒定。如果整条线都开窗，虽然消除了“开窗区域与盖油区域交界处”的阻抗突变，但会引入两个新问题：

第一，铜面全程暴露，氧化风险极大，长期可靠性无法保证。

第二，开窗区域的阻抗计算需要以空气为介质参数，而不同区域的空气流动、污染程度可能导致实际阻抗波动，反而比盖油方案更难控制。

因此，行业通用的做法是：阻抗线本体全程盖油，仅在测试条焊盘或测试点位置局部开窗。这种设计既能保证信号路径的阻抗连续性，又能满足测量需求。

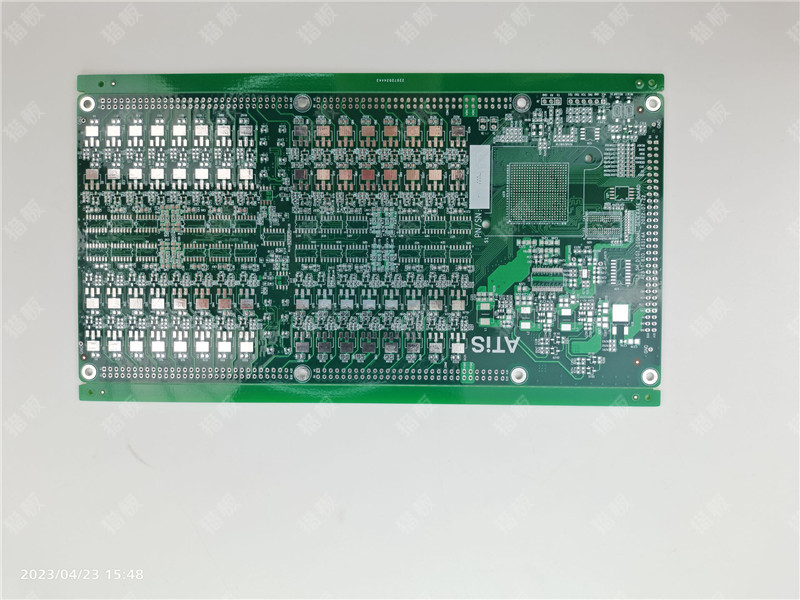

五、猎板的处理建议：从设计到制造的全链路管控

基于猎板在汽车电子、工业控制、电力电源/储能/新能源、具身机器人等领域的深厚积累，我们给出以下实操建议。

5.1 阻抗测试条的同板同压合原则

猎板出货标准明确规定，所有阻抗测试条与量产板同轴、同压合、同蚀刻，而非单独生产“样条”。阻抗测试条采用维创兴阻抗测试仪，同时参照IPC-TM-650标准和Intel技术标准，测量精度误差为±1%，最小精确值0.01ohm，充分满足阻抗产品在制及成品段的阻抗品质监控。

5.2 实测数据说话

在针对PCIe Gen4（100Ω差分）和USB 3.0（90Ω差分）测试板的第三方评测中，猎板的100Ω差分线实测值为99.2Ω，90Ω差分线实测值为89.4Ω，偏差精准限定在±5%以内，优于行业通常的±10%标准。对于50Ω微带线，猎板实测平均阻抗为49.8Ω，最大偏差仅±3.2%，这得益于基于数千组LDI曝光反馈的动态蚀刻补偿算法以及介质厚度在线SPC监控。

5.3 设计端建议

测试点开窗：建议在阻抗线两端或中间位置预留测试焊盘并开窗，开窗尺寸不宜过大，避免影响邻近走线。推荐使用NSMD（非阻焊定义焊盘）设计，阻焊开窗尺寸略大于铜焊盘尺寸，焊锡润湿性更好，焊点可靠性更高。

测试条设计：如果项目需要提供阻抗测试报告，建议在下单时明确要求拼阻抗条。猎板的出货标准中，阻抗报告会附带TDR时域反射波形的原始截图，能够清晰辨识阻抗连续性的“平滑曲线”。

高可靠性场景优先盖油：对于汽车电子、工业控制等产品，阻抗线本体务必保持盖油，开窗仅限于测试点。如果确实需要在过孔位置做特殊处理，优先选择过孔塞油或树脂塞孔，而非开窗。

5.4 制造端能力保障

猎板在制造端具备完整的阻抗管控能力：

• LDI激光曝光：天准/源卓全自动高精密线路LDI曝光机，线宽解析度最高可达40μm（1.6mil），对位精准度偏差±10μm，无需菲林且自动识别匹配图形涨缩，从源头规避图形偏差导致的阻抗波动。
• 真空蚀刻工艺：DES超厚铜真空精密蚀刻连线，真空处理可吸附板面残留的已反应药水，让喷淋新液与铜面持续有效接触交换，有效保障不同铜厚、线宽的连续交替生产管控。
• 四线低阻测试：大族自动四线低阻测试机，精度达0.1μΩ~0.1mΩ，有效拦截类似孔铜偏薄、线路缺损、局部铜厚不均等功能性隐患，为高可靠性产品提供关键数据支撑。
• 在线AOI检测：大族在线AOI自动光学检测机，最高识别精度可达50um，适用于2mil线路高密度、高多层、高阻抗要求之产品。

六、常见问题板块

Q1：阻抗线开窗后，喷锡会影响阻抗吗？

会。露铜的位置如果做了喷锡处理，锡层本身也有导电性和厚度，会改变该区域的阻抗值。对于50Ω阻抗线，喷锡后阻抗可能下降几欧姆。因此，阻抗线的测试点开窗后，建议采用沉金或OSP等表面处理，而非喷锡。

Q2：阻抗线可以局部盖油、局部开窗吗？

强烈不建议。阻抗线上出现阻焊覆盖与开窗交替的结构，会造成严重的阻抗不连续，引入反射和损耗。阻抗控制区域要么全程覆盖阻焊（将阻焊参数纳入阻抗计算），要么全程开窗。

Q3：为什么有的板厂阻抗不收费，有的要收费？

部分板厂采用默认叠层做阻抗计算，不拼阻抗条也不做实际测试，仅在前端做理论值计算。而具备完整阻抗管控能力的工厂，需要经过理论计算、拼阻抗条、TDR实测、出具报告等完整流程，成本自然不同。选择时应关注板厂是否能提供TDR波形原始截图和CPK数据。

Q4：汽车电子等高可靠性产品的阻抗开窗应该注意什么？

汽车电子需承受高低温循环、振动冲击、湿热老化等严苛环境，阻抗可靠性直接关系到核心功能安全。建议：阻抗线本体全程盖油，仅在必要测试点开窗；过孔优先选择塞油或树脂塞孔；测试点开窗区域采用沉金表面处理防止氧化；确保板厂具备IATF16949质量管理体系认证。

总结

PCB阻抗线局部开窗，表面上看是一个简单的阻焊层设计选择，背后却涉及信号完整性、测试可操作性、长期可靠性三者的平衡。

核心原则可以归纳为三句话：

阻抗线本体——全程盖油，保阻抗连续；测试点位置——精准开窗，保测量可靠；开窗区域表面处理——优选沉金，保长期稳定。

猎板依托520余台先进制造设备、LDI激光曝光、真空蚀刻连线、四线低阻测试等工艺能力，在汽车电子、工业控制、电力电源/储能/新能源、具身机器人等领域，能够为客户提供阻抗控制公差±10%（可定制更严格标准）的稳定交付能力，并出具附带TDR波形原始截图的完整阻抗测试报告。如果您在阻抗设计或开窗方案上有疑问，欢迎联系猎板工程团队进行免费的技术评审和阻抗仿真支持。
