做硬件这行快二十年了，经常遇到两种让人头疼的场景：一种是产品功能都调通了，一到EMC实验室就过不去，整改来整改去，成本和时间都搭进去了；另一种是设计文件看起来没问题，板子做出来信号质量却差得远，一查发现是板厂的制程能力兜不住设计指标。

这两个场景其实指向同一个问题——PCB的布局、走线和电磁兼容设计，从来不是画完原理图导入网表就完事了。从叠层选择到回流路径规划，从走线宽度计算到孔铜厚度确认，每一步都在决定产品最终能不能稳定跑起来。

尤其在汽车电子、工业控制、电力储能和具身机器人这些领域，工作环境本身就充满电磁干扰、大电流冲击和宽温度循环，PCB设计的容错空间非常小。这篇文章从制造端的视角出发，把布局、走线、EMC设计和制造能力之间的关系梳理清楚，同时结合猎板在孔铜、阻抗、蚀刻、测试等方面的制程参数，给工程师和采购一个可参考的判断框架。

一、EMC设计的起点：叠层结构决定“上限”

很多工程师在PCB设计时习惯先布局、再走线，叠层结构往往被当作一个“默认选项”草草填上。但从EMC的角度看，叠层结构是整个设计的物理基础，它决定了信号回流路径的质量、电源分配网络的阻抗水平，以及板子对外辐射的天然屏蔽能力。

信号层必须紧邻参考平面

PCB上的电磁场需要被约束在信号导体和回流导体之间。如果信号层的相邻层不是完整的参考平面，回流电流就找不到低阻抗路径，被迫绕远路，形成大面积的电流环路——而环路面积越大，辐射发射就越强，同时对外的抗干扰能力也越弱。

四层板最经典的EMC友好叠层是：顶层信号 — 内层地平面 — 内层电源平面 — 底层信号。地层紧邻顶层信号提供微带线回流路径，电源层与地层之间的薄介质形成平面电容，天然抑制高频电源噪声。

六层板可以考虑“信号—地—信号—电源—地—信号”的结构，让每个信号层都紧邻一个地平面。一个容易被忽视的细节是：如果电源平面被分割成多个电压域，信号走线千万不要跨越分割间隙，否则回流电流会被迫绕行，形成辐射天线。

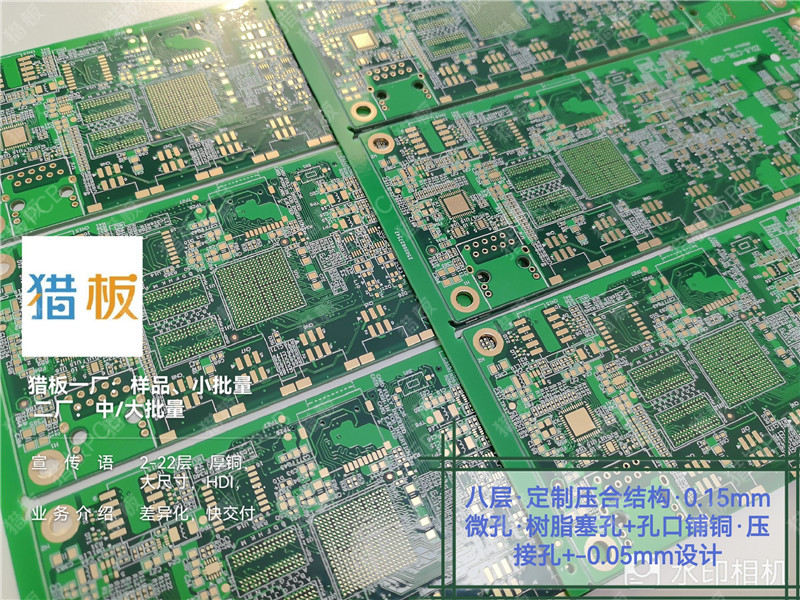

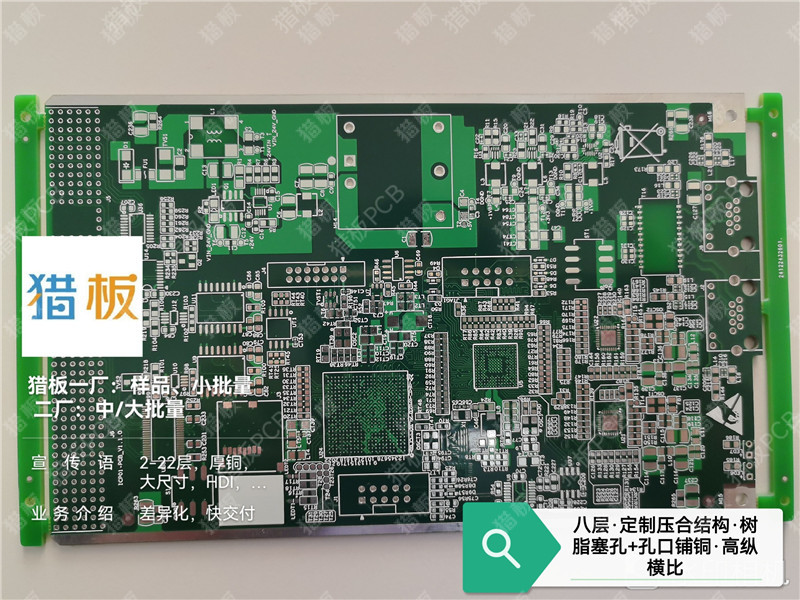

制造端的呼应： 猎板支持1至26层通孔板及盲埋孔板的定制生产，压合结构覆盖4层、6层、8层、10层、12层及14-26层。对于需要特定叠层结构的EMC敏感设计，可以在下单时指定压合方案，工程端会参照工艺能力进行理论模拟计算。

介质厚度是关键变量

信号层与参考平面之间的介质厚度，直接影响微带线的特性阻抗。介质越厚，阻抗越高——每增加0.025mm，微带线阻抗约上升3-4Ω。从EMC角度讲，介质越薄，信号与回流之间的耦合越紧密，电磁场被约束得越好，辐射和串扰都更小。

但介质厚度不是想薄就能薄。它受限于板厂的层压工艺能力：PP片的种类和张数、压机平整度、压合程序的温度压力曲线，都会影响最终的介质厚度均匀性。6层板的内层介质厚度公差如果达到±10%，差分阻抗可能波动8Ω，足以让信号完整性出现明显劣化。

制造端的呼应： 猎板在层压前对铜箔厚度实行±5%的误差控制，对介质层均匀性进行严格检测，窄公差阻抗控制能力可达到±5%以内，优于行业常规的±10%标准。这一能力来自台湾竞铭全自动垂直电镀线等设备，其镀铜均匀性≥97%。

二、布局的核心原则：分区与隔离

布局阶段做对，EMC问题能解决一大半。行业内的普遍经验是，EMC合规设计从布局阶段开始，完整地平面、正确去耦、精心布线和I/O滤波能解决约80%的EMC问题，剩余20%才需要基于预合规测量做针对性方案。

功能分区

一块板子上通常有功率级、模拟信号级、数字控制级和通信接口级四个功能区。布局时应按功率从大到小、频率从低到高排列，功率级靠近连接器放置，敏感信号级远离干扰源。

以汽车电子的混合信号PCB为例，数字逻辑（MCU、FPGA、CAN/LIN收发器）和模拟电路（传感器、运放、ADC前端）必须有各自独立的物理区域。跨域信号只能在受控的穿越点通过，防止数字开关噪声耦合进敏感的模拟路径。

一个具体的布局建议：高速器件（MCU、DDR、SerDes芯片）不要放在板子边缘或靠近外部接口的位置，否则器件本身容易成为辐射源，同时也更容易受到外部干扰的耦合。

接口电路的防护

工业控制和储能设备的接口电路是EMC问题的“重灾区”。建议在接口入口处采用多级防护架构：气体放电管或TVS管做第一级泄放，共模扼流圈抑制共模电流，π型滤波网络进一步衰减高频干扰。在CAN/LIN总线的入口处加共模扼流圈，可以有效衰减传导发射。

对于电力电源和储能类产品，接口电路的布局还要考虑高压爬电距离和电气间隙的要求。EN 55032规定了辐射骚扰限值，GB/T 34131等标准对储能BMS和PCS的EMC提出了专门的抗扰度要求。布局阶段就要预留足够的隔离距离和屏蔽空间，事后整改的代价远高于前期设计。

三、走线设计：从线宽到回流路径

布局定好之后，走线的质量直接决定信号完整性和EMC表现。

走线宽度与载流能力

走线宽度的选择有两个维度：信号完整性要求和载流能力要求。

从信号完整性角度看，线宽与阻抗成反比，线宽每增加10%，阻抗约降低5%-7%。行业常规的线宽蚀刻公差为±20%，如果要控制阻抗在±5%以内，留给线宽波动的余量几乎为零。

从载流角度看，电力电源和储能类产品的大电流走线需要足够的铜截面积。1oz铜厚（约35μm）下，常规工艺的线宽/间距极限是2.5mil/2.5mil；2oz铜厚下，极限值为5.5mil/5.5mil。

制造端的呼应： 猎板采用DES超厚铜真空精密蚀刻连线，蚀刻段使用喷淋式加真空蚀刻工艺，真空处理可吸附板面残留的已反应药水，让喷淋新液与铜面持续有效接触交换，避免传统喷淋蚀刻药水交换不彻底导致的线路毛边和锯齿问题。外层线宽/间距极限可达2mil/2mil（1/3oz铜厚），1oz铜厚下可达2.5mil/2.5mil，蚀刻公差可控制在±20%并可指定±10%。对于厚铜板，猎板坚持采用双PP或多PP方案，因为单PP的介质层过薄，在大电流和高压场景下容易发生内层击穿。

回流路径管理

走线设计中最容易被忽视的是回流路径。信号电流从驱动器流向接收器，回流电流必须从接收器回到驱动器。在多层板中，回流电流总是选择阻抗最小的路径——通常是信号走线正下方的参考平面。

如果参考平面不完整（有分割、开槽、过孔密集区域），回流电流被迫绕行，环路面积急剧增大。回流路径设计的核心原则很简单：信号走线正下方保持完整的参考平面，信号跨层时旁边必须有伴随的地过孔提供回流换层路径。

一个实用的检查方法：在EDA工具中查看每条关键信号线的正下方是否与完整的参考平面重叠。如果信号跨越了电源平面的分割间隙，考虑在该区域增加缝合电容或调整走线路径。

四、孔铜厚度：被低估的可靠性因子

孔铜厚度是PCB设计中一个容易被“默认值”带过的参数。很多工程师在设计文件里写“孔铜≥18μm”就完了，但18μm的含义和实际制造中能做到什么水平，往往是两回事。

18μm是平均值，不是最小值

IPC-A-600J II级标准要求孔铜平均厚度≥18μm，但行业里一个不太愿意公开的事实是：18μm通常指平均值，单点最小值往往只有16μm左右。在实验室条件下这没问题，但在汽车发动机舱的冷热循环、储能系统的持续大电流、工业现场的高湿高盐环境中，孔壁铜厚不足的导通孔就是可靠性的短板。

孔铜与基材的CTE存在差异，热应力集中在孔壁拐角处。铜壁过薄时，反复的冷热循环最终会导致孔铜断裂，这是多层板最常见的失效模式之一。

按应用场景选择孔铜等级

猎板的出货标准根据验收等级给出了明确的孔铜分级：建滔/国纪（IPC-II级）孔铜平均20μm，镀铜延展性≥15%；建滔/生益（IPC-III级）孔铜平均25μm，镀铜延展性≥20%。

对于汽车电子、工业控制、电力电源、储能新能源和具身机器人这些对导通稳定性要求更高的领域，建议孔铜≥20μm甚至25μm。猎板的电镀采用微晶磷铜球，镀层晶粒更细密，镀铜延展性优于传统工厂使用二次回收铜角或铜块的方案。

给采购的一个实用建议：询价时不要只问“孔铜多少”，要明确问“孔铜的平均值和最小值分别是多少”。猎板通常执行标准按上限18μm来满足，且拥有18μm、20μm、25μm、30μm、35μm多个等级可供选择。

五、正片与负片工艺：对设计的影响

PCB制造中，线路图形转移有正片和负片两种工艺路线，它们对设计的影响经常被低估。

正片工艺是行业最传统的流程：图形电镀后再蚀刻，制作出来的线路为倒梯形。对于两面铺铜不均或独立线设计的产品，容易出现铜厚不均、独立位镀铜粗糙、并排线电镀夹膜导致线宽不均等问题。

负片工艺则是先整板面加厚铜，再对无需保留的基材位进行酸性蚀刻。制作出来的线路为正梯形，线路与基材的结合力更好，铜厚均匀性和线宽管控一致性更优。猎板本身选择的就是负片电镀减法生产工艺。

负片工艺的局限在于：成本更高，不能做半孔产品，同时对最小孔环要求必须4mil（特殊订单可克服3mil）。所以选择工艺路线时，需要根据产品类型权衡：厚铜板、高压板、对铜厚均匀性要求高的产品适合负片；需要半孔工艺或对成本极度敏感的产品可能更适合正片。

六、测试验证：从通断到微欧级

设计文件和实际产品之间的差距，最终要靠测试来发现和消除。PCB的电气测试经历了从通断测试到阻抗测试再到四线低阻测试的演进。

飞针二线测试的精度为Ω级，适合非关键线路的快速通断筛查，但对微小缺陷（如孔铜偏薄、局部铜厚不均、似断非断的高阻异常）存在检测盲区。

四线低阻测试通过分离电流注入通路和电压测量通路，消除了接触电阻和引线电阻的干扰，精度可达0.1μΩ~0.1mΩ，能精准检测孔铜偏薄、线路微缺口等“似断非断”的隐患，为汽车电子、医疗设备等高可靠性产品的缺陷分析提供关键数据支撑。

制造端的呼应： 猎板配置了大族品牌自动四线低阻测试机及协辰精密四线飞针测试机，从行业惯用的二线导通测试升级为四线低阻测试。在出货标准层面，建滔/国纪方案提供定制测试架测试或100%飞针全测；建滔/生益方案在此基础上可选配四线低阻飞测（III级验收标准）。

对于阻抗控制，猎板在层压后拼阻抗条并用阻抗测试仪进行测试，选择阻抗报告时还会出具测试报告。阻抗管控精度方面，猎板可达到±5%以内，优于行业常规±10%的标准。

七、面向不同行业的针对性建议

汽车电子

汽车电子的EMC要求受CISPR 25（零部件传导和辐射发射）和ISO 11452（抗扰度）等标准约束。设计上需要特别关注：开关电源部分与数字控制部分的物理隔离、CAN/LIN收发器电源引脚上的铁氧体磁珠、接地平面的完整性。孔铜方面建议选择IPC-III级验收标准，孔铜平均25μm、镀铜延展性≥20%。

工业控制

工控PCB面临振动、电气噪声、温度变化和污染物等多重挑战。布局上应保证完整地平面，板边均匀布置接地过孔；接口电路采用π型滤波网络，晶振外壳直接接地。

电力电源与储能新能源

这类产品的大电流走线需要足够铜厚，建议至少4层板并使用2oz以上的铜平面。高压区域的爬电距离和电气间隙在布局阶段就要充分考虑，储能产品还需满足IEC 62933和EN 55032等标准的EMC限值要求。猎板厚铜能力已稳定实现15oz量产，适用于新能源汽车800V高压平台等场景。

具身机器人

机器人关节部位的PCB需要承受持续弯曲和振动，刚柔结合板是常见方案。主控板和视觉处理板对信号完整性和阻抗控制要求极高，同时多电压轨的电源设计需要特别关注PDN阻抗。工业级人形机器人的环境适应性要求为-20℃~60℃、湿度10%~90%。

常见问题板块

Q1：四层板的EMC表现总是不理想，问题出在哪里？

最常见的原因是叠层结构不合理。四层板只有两个内层，如果电源层和地层排布不当，信号层没有紧邻的参考平面，回流路径就会很长。推荐采用Top(信号)—GND—VCC—Bottom(信号)的叠层，并确保信号走线不跨越电源分割间隙。

Q2：设计文件里写了孔铜18μm，为什么板厂做出来的实际值偏低？

18μm是IPC标准中的平均值要求，不是最小值。行业里单点最小值在16μm左右是常见的。如果产品用于汽车、储能等高可靠性场景，建议在设计文件中明确要求孔铜平均≥20μm或25μm，并在验收标准中选择IPC-III级。

Q3：阻抗控制为什么总做不准？

阻抗偏差的六大核心因素是线宽、介质厚度、介电常数、铜厚、阻焊厚度和参考平面距离。其中线宽和介质厚度是最难控的——线宽受蚀刻侧蚀效应影响，介质厚度受层压工艺影响。选择蚀刻公差更小（如±10%）和阻抗公差更小（如±5%）的板厂，可以显著降低偏差。

Q4：储能产品的EMC测试和击穿防护有冲突，怎么协调？

这是储能PCB设计的常见矛盾：EMC屏蔽需要接地，接地可能缩短爬电距离。建议在布局阶段就将高压区域和信号区域物理隔离，高压区域预留足够的爬电距离，信号区域的屏蔽接地通过独立的接地平面实现，避免与高压区域的接地路径产生耦合。

Q5：四线低阻测试和普通飞针测试，采购该怎么选？

普通飞针二线测试精度为Ω级，适合一般产品的快速通断筛查。四线低阻测试精度达0.1μΩ~0.1mΩ，适合汽车电子、医疗、军工等高可靠性领域。四线测试速度较慢、成本较高，但对于高价值产品，它拦截的是二线测试无法发现的隐性缺陷，性价比是合理的。猎板在建滔/生益方案中提供四线低阻飞测作为增值选项。

总结

PCB的布局、走线和EMC设计是一个系统工程，从叠层结构的物理层博弈，到布局阶段的分区隔离，到走线中的回流路径管理，再到制造环节的孔铜厚度和蚀刻精度，每一个环节都在影响产品最终的可靠性表现。

对于工程师来说，理解制造端的实际能力边界，有助于在设计阶段做出更务实的取舍；对于采购来说，理解不同制程参数的含义，有助于在选厂比价时问出正确的问题，而不只是看单价。

猎板在汽车电子、工业控制、电力电源、储能新能源和具身机器人领域的制造实践中，形成了从孔铜分级管控、窄公差阻抗控制、四线低阻测试到负片工艺选择的完整能力体系。这些能力不是为了堆参数，而是为了让设计文件上的指标，在实物上真正兑现。
