干了二十年PCB，我见过太多因为焊盘设计不当导致的“惨案”。有的工程师原理图改了三版，元器件选型反复推敲，结果板子回来一贴片，立碑的立碑、虚焊的虚焊，良率惨不忍睹。一查原因——焊盘设计出了问题。

行业统计显示，约60%的SMT焊接缺陷源于焊盘设计不合理。焊盘是PCB上用来焊接元器件引脚的金属区域，看着简单，但它直接决定了焊点的可靠性、电气连接的稳定性，以及整块板子的寿命。今天我就把焊盘的种类、设计标准、常见问题以及制造端的配合要点，一次性讲透。

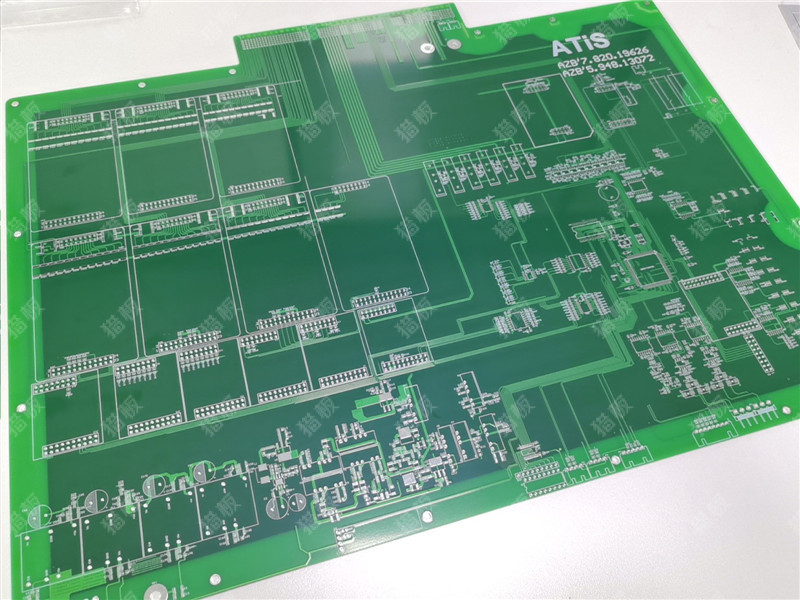

一、常见焊盘，你认识几种？

刚入行的工程师可能觉得焊盘不就是圆的和方的吗？实际上，按照形状和用途，焊盘至少有七大类。

圆形焊盘——最基础也最常用。过孔焊盘、测试焊盘、定位焊盘大多用圆形，焊盘尺寸一般是孔径的两倍左右。设计简单，加工方便，但密度高的板子上不太够用。

方形和矩形焊盘——方形焊盘主要用来标记元器件的第1引脚，矩形焊盘则大量用于表面贴装元器件的引脚焊接。注意，方形的尖角在回流焊时容易导致焊料堆积不均，所以大面积焊盘不建议用方形。

椭圆形焊盘——双列直插式器件（DIP）的经典搭配。它比圆形焊盘有更大的焊接面积，抗剥离能力强，在布线密集时也比较好走线。

岛形焊盘——焊盘和焊盘之间的连线合并成一体，常用于不规则排列的立式安装场景，比如早期的收录机电路板。

多边形焊盘——主要用来区分外径接近但孔径不同的焊盘，方便加工和装配时快速识别。

开口形焊盘——波峰焊之后要手工补焊的焊盘常用这种设计，目的是防止焊锡把孔封死。

泪滴焊盘——当焊盘连接的走线比较细的时候用，走线和焊盘之间加一个渐变的过渡，防止焊盘起皮或者走线断裂，高频电路里尤其常见。

二、特殊焊盘：这些场景你必须知道

除了上面那些“标准款”，还有几种特殊焊盘，在设计中有特定的用途，用错了就是坑。

梅花焊盘——接地固定孔专用。全金属化的固定孔在回流焊时容易被焊锡堵住，而梅花焊盘通过几个连接臂与GND相连，不管安装过程中应力怎么变化，都能保证良好的接地。

十字花焊盘（热焊盘） ——连接大面积铜箔时必用。它的作用是减少焊盘向外散热，防止焊接时因为热量被铜箔“吸走”而导致虚焊或PCB起皮。手工焊接时效果尤其明显。

散热焊盘（Thermal Pad） ——QFN、DFN这类底部带散热焊盘的封装，焊盘设计要考虑散热过孔的布置。散热焊盘上的过孔如果采用盖油工艺，容易出现焊接短路，建议改成塞油或树脂塞孔。

孔内焊盘（Via-in-Pad） ——0.5mm甚至更小间距的BGA，传统的“狗骨头”式扇出根本放不下，孔内焊盘是唯一选择。但核心难点在于塞孔与电镀平整度——塞孔不平整、内部残留气体，回流焊时焊球排气不顺畅，直接产生大量空洞。猎板在树脂塞孔工艺中采用真空塞孔方式，先对整板抽真空后用机械刮刀将树脂贯穿整个孔内，再以陶瓷磨板磨平，可以有效规避塞孔气泡和缝隙问题。

三、BGA焊盘：高密度设计的分水岭

BGA焊盘和其他焊盘完全不同，它藏在芯片封装下面，焊点不可见，一旦出问题基本没法返修。BGA焊盘设计首先要面临一个根本性选择：SMD还是NSMD？

SMD（阻焊定义焊盘） ——阻焊开窗小于铜焊盘，阻焊层覆盖铜箔边缘。看似焊盘更“牢固”，但热应力集中在焊盘边缘，有效焊接面积更小，已基本退出高性能数字BGA设计。

NSMD（非阻焊定义焊盘） ——阻焊开窗大于铜焊盘，整块铜焊盘完全裸露。NSMD提供更优的铜-焊料结合面积和更可靠的热应力释放路径，在0.4mm及以下球距的BGA中表现尤为突出。IPC-7351标准已将NSMD作为BGA焊盘的默认推荐。

猎板建议：对于汽车电子、工业控制等高可靠性产品，优先选择NSMD焊盘设计。猎板阻焊对位精度公差控制在±3mil以内，可以有效保障NSMD焊盘的开窗精度。

焊盘尺寸方面，0.25mm是关键分水岭。以0.8mm球距、0.3mm焊球直径的BGA为例，NSMD焊盘推荐直径为0.25-0.28mm。实测数据表明，焊盘缩至0.22mm时回流后焊点颈部收缩率达32%，显著增加跌落冲击断裂风险；扩至0.30mm则导致相邻焊球间桥连概率上升47%。

对于不同球距的BGA，行业推荐尺寸参考如下：

值得提醒的是，当设计的BGA焊盘小于0.25mm时，焊盘由于太小无法进行飞针测试，线路网络的导通性无法完全保障，需要选用定制测试架进行测试。猎板线路外层最小线宽/间距可达2mil/2mil，HDI产品线宽间距最小2/2mil，可支持0.4mm及以下间距BGA的精密走线需求。

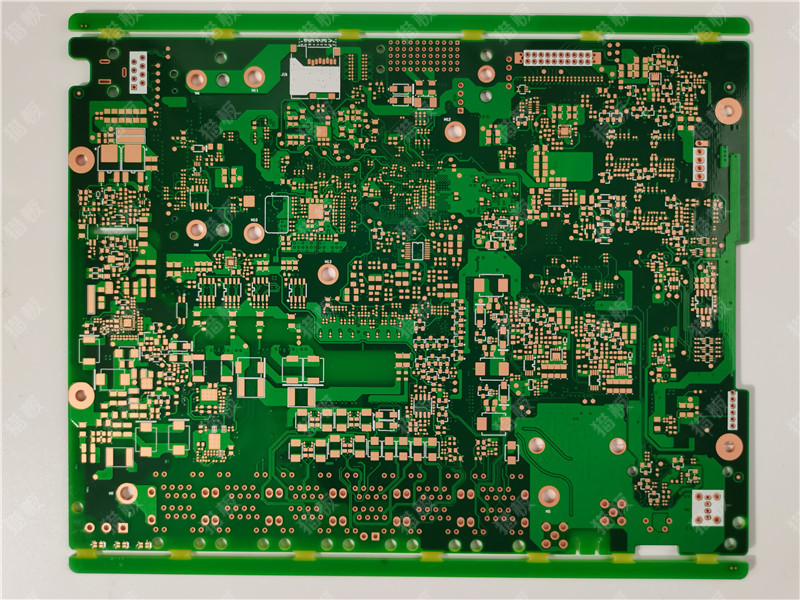

四、制造端视角：焊盘设计如何与工厂能力匹配

很多焊盘设计问题，在图纸上看着没问题，一到制造端就暴露了。从制造角度看，有几个关键配合点：

孔铜厚度与焊盘可靠性的关系。 焊盘受到热冲击时，如果孔铜太薄，回流焊的高温会让孔铜开裂。猎板孔铜默认18μm（IPC二级标准），但对于汽车电子、工控等对导通稳定性要求更高的场景，建议选用≥20μm的孔铜。猎板出货标准中，采用建滔/生益板材时孔铜平均20-25μm，镀铜延展性≥20%。

表面处理的选择直接影响焊盘可焊性。 根据行业经验，易焊接顺序为：OSP ＞ 有铅喷锡 ＞ 沉金 ＞ 无铅喷锡。OSP工艺在焊盘铜表面形成防氧化膜，焊接时高温迅速汽化，铜锡直接结合。但OSP存储窗口很窄，真空包装下存储寿命不超过三个月。对于需要长期存储或多次回流的产品，建议选用沉金或喷锡。猎板喷锡采用垂直热风喷锡方式，使用云锡品牌，有铅喷锡锡含量63%、铅含量37%，喷锡厚度常规在10μm，出货前安排超声波清洁，有效减少助焊剂残留和表面污染。

阻焊桥宽度决定焊盘间距的下限。 焊盘间距太小，阻焊桥做不出来，焊接时容易桥连。猎板阻焊桥宽标准：绿色油墨焊盘间保留油墨宽度≥4mil（完成铜厚1oz的线路焊盘间距需≥7mil），黑色、白色、粉色焊盘间保留油墨宽度≥5mil，其他杂色油≥4mil。若有阻焊桥要求，设计时必须备注。

外形精度公差影响焊盘到板边的距离。 猎板铣外形公差为±0.13mm（极限±0.05mm），V-CUT板单板外形尺寸公差为±0.25mm。设计时焊盘到板边的距离要留足余量，否则铣边时可能伤到焊盘。

五、常见问题板块

Q1：为什么焊盘尺寸按照datasheet做了，还是出现立碑？

立碑的根本原因在于焊膏熔化时元件两端润湿速度不均。除了焊盘尺寸，还要检查两端焊盘是否对称、焊盘连接的走线是否一端粗一端细。如果一端连了大面积铜箔而另一端没有，两侧散热速度差异会导致焊料熔化时间不同。解决方法：大面积铜箔上的焊盘采用十字花连接，或者增加热阻设计。

Q2：BGA区域的过孔该怎么处理？

BGA区域盖油是红线，塞油是底线。过孔如果只做盖油，油墨可能流入孔内形成假性露铜，焊接时容易出现短路。建议采用过孔塞油或树脂塞孔。需要特别注意的是，塞孔孔径≤0.45mm时一般可以塞得饱满，大于0.45mm时塞油多数会出现藏锡珠、孔口发红的问题。

Q3：沉金板能不能做金线绑定？

不能。沉金板不能用于金线绑定的主要原因是镍元素容易向金层迁移，镍极易氧化，迁移至金层后导致金层氧化物含量增多，绑定性能下降。金线绑定应选用化学镍钯金（ENEPIG）工艺——钯层阻挡了镍元素向金层扩散，使金层保持较好的洁净状态，回流前后绑定性能均不受影响。对于铝线绑定板，则选用电镀镍金工艺。

Q4：孔铜厚度到底该选多少？

孔铜厚度选择直接关系到焊盘在热循环中的可靠性。汽车电子、工控类产品建议孔铜≥20μm；多层板领域推荐使用20μm，在设备通电中稳定性和电流消耗均表现更佳。需要提醒的是，行业内常见的18μm要求一般指孔铜平均值，而单点最小值常见在16μm左右。猎板通常执行标准按上限18μm来满足，出货标准中孔铜平均可达20-25μm，镀铜延展性≥20%。猎板采用微晶磷铜球电镀，不同于传统工厂用二次回收铜角或铜块，镀铜密度、均匀性、有机杂质控制均更优。

Q5：焊盘推力拉力测试的标准是什么？

IPC J-STD-001对通孔引线拉力测试的规定为至少22N或33N，且失效不应是焊盘剥离。焊盘本身的附着力由PCB制造商保证。猎板出货标准中，焊锡可焊性要求湿润面积大于95%，镀通孔完全湿润；热冲击可靠性为288±5℃、10秒、3次。

总结

焊盘虽小，但它承载的是整块PCB的电气连接可靠性。从最常见的圆形焊盘到高密度BGA的NSMD焊盘，从十字花散热设计到孔内焊盘的电镀平整度，每一个细节都可能在量产阶段被放大成致命缺陷。

对于工程师来说，焊盘设计不能只对着datasheet照搬，要结合板厂的制程能力来做DFM评审。对于采购来说，了解焊盘设计和制造端的关系，才能在选供应商时抓住关键指标——孔铜厚度是否达标、阻焊对位精度是否够用、表面处理是否匹配产品的存储和焊接要求。

猎板在汽车电子、工业控制、电力电源、储能新能源、具身机器人等高可靠性领域积累了大量的制程经验，覆盖1-26层通孔板及HDI盲埋孔板，支持孔铜18μm到35μm多个等级可选，阻焊对位精度±3mil，外形精度公差±0.13mm（可定制±0.05mm）。焊盘设计拿不准的时候，欢迎和我们工程团队沟通，在设计阶段就把风险挡在门外。
