2024年全球高频高速PCB市场规模已超过120亿美元。这一数字背后，是5G通信、AI服务器、汽车雷达、卫星导航等应用的爆发式增长。当信号频率超过1GHz、数据速率突破25Gbps时，传统FR-4板材的性能瓶颈开始全面暴露。

问题的核心在于两个材料参数：介电常数（Dk） 和介质损耗因子（Df） 。Dk决定信号传播速度和走线阻抗，Df决定信号在传播过程中的能量损失率。Dk不稳定会导致信号反射与延迟，Df过高则会加剧信号衰减。

对于工程师和采购而言，选对低介电材料意味着产品性能的保障；选错，则可能面临信号完整性失效、研发周期延长、成本失控等一系列问题。

一、低介电PCB材料的核心性能参数

1.1 介电常数（Dk）：信号的“高速公路”

介电常数衡量材料在电场中储存电能的能力。Dk越低，信号传播速度越快——信号在低Dk材料中的传播速度接近光速，而在高Dk材料中则显著减慢。

更重要的是Dk的稳定性。FR-4在1MHz时的Dk约为4.7，到10GHz时可能降至4.0–4.3，这种变化是非线性的。在0–70℃的温度范围内，FR-4的Dk最大变化可达20%，导致线路延迟发生10%的变化。

对于高频设计，工程师需要的是：低Dk（2.2–3.5）、在全频率范围内稳定的Dk（偏差≤±0.05）、在全温度范围内稳定的Dk（-40℃至85℃）。

1.2 介质损耗因子（Df）：信号的“衰减系数”

Df直接决定了插入损耗（Insertion Loss）。标准FR-4的Df约为0.017–0.025，而真正意义上的低损耗材料Df在0.004以下，超低损耗材料（如Rogers RT/duroid 5880）Df可低于0.001。

Df的差异在高频下会被指数级放大。以28GHz为例，Df=0.0009（RT5880）与Df=0.004（RO4350B）之间的差异，意味着约0.5 dB/cm的额外损耗——在天线馈电网络和长传输线中，这是决定系统成败的差距。

二、主流低介电PCB材料分类与对比

2.1 PTFE基材料（聚四氟乙烯）——超低损耗的“天花板”

PTFE基材料的Dk极低（2.1–2.6），Df小于0.002，是10GHz以上超高频信号的理想选择。代表性产品包括：

PTFE材料的优势是信号损耗极低，但代价是加工难度极高：热膨胀系数大、尺寸稳定性差、表面能极低（仅18–20达因/厘米，FR-4约为40–45达因/厘米），需特殊活化处理。铜键合前必须进行钠萘烷蚀刻或等离子处理以促进粘附。

2.2 碳氢陶瓷基材——性能与工艺的“最佳平衡”

碳氢陶瓷基材（如Rogers RO4000系列）是目前商业射频设计中最主流的选择。它不是PTFE，而是采用热固性碳氢陶瓷填充树脂体系。

RO4350B的核心优势在于与FR-4产线完全兼容——可使用标准钻头、蚀刻、电镀工艺，无需特殊PTFE处理。价格约为FR-4的2–4倍，远低于纯PTFE材料。RO4350B的Dk公差为±0.05，介电常数波动仅为普通FR-4的1/10。

2.3 PPO/PPE改性树脂——高速数字的“主力军”

PPO/PPE改性树脂（如松下Megtron系列、台耀FTG系列）的Dk在3.4–3.8，Df可低至0.002，吸水率低于0.1%，在潮湿环境中仍能保持稳定电气性能。

松下Megtron 7的Df约为0.0015@12GHz，几乎是Megtron 6的一半。PPO树脂和碳氢树脂能满足M6–M8级别CCL的低信号传输损耗和延迟要求，是未来核心高频高速电子树脂。Megtron 7专门为5G基础设施、核心路由器和AI硬件设计。

2.4 国产替代材料——性价比之选

生益科技等国内厂商已在低介电材料领域实现突破。生益S7439在10GHz下Dk为3.66、Df为0.0060，Tg达190℃。生益S7136、S7439、S7040等型号性能接近Rogers RO4000系列，性价比突出。生益S7230的Dk约为3.4@10GHz，适用于25G/56G/112G数据中心硬件。

2.5 材料选型速查表

三、低介电PCB材料的加工难点

低介电材料带来的不仅是性能提升，还有加工端的巨大挑战。以下是最关键的五个工艺难点：

3.1 钻孔：刀具寿命与孔壁质量的矛盾

PTFE材质柔软，在高速钻头的机械切削下不是脆性断裂而是塑性变形，极易被“撕扯”而非“切断”，产生钻污和毛刺。罗杰斯碳氢材料质地较软且具有韧性，钻孔时容易产生孔壁纤维撕裂。含Q布的电子布因硬度高（99.9%二氧化硅），钻针寿命从常规的2000孔骤降至150孔，需采用金刚石涂层钻针。

猎板处理建议：猎板配备东台、大族等品牌数控钻机，采用全线性马达和高精度滚珠螺杆，定位精度±0.05mm，自钻孔精度±0.018mm。针对高频材料，通过定制钻孔参数（转速、进给量、退刀次数）优化孔壁质量。

3.2 除胶渣：传统工艺失效，等离子技术登场

低介电材料的化学惰性使得传统FR-4使用的高锰酸钾溶液无法有效去除钻污。PTFE的化学稳定性极高，钻孔后的PTFE余胶和玻璃纤维残屑无法被传统工艺清除，必须依赖等离子体蚀刻技术。

猎板处理建议：猎板针对高频高速板材采用等离子除胶渣工艺，确保孔壁洁净度满足高频信号传输要求。等离子除胶能有效改善孔壁表面粗糙度，增强后续金属化处理时铜层与孔壁的结合力。

3.3 孔金属化：低表面能带来的附着力难题

PTFE表面能极低（18–20达因/厘米），使得化学铜沉积和电镀铜的附着力极差。沉铜前必须进行等离子活化处理或钠萘烷化学蚀刻。

3.4 涨缩控制：热膨胀系数差异导致层间偏移

PTFE材料的热膨胀系数大，涨缩不可控，比传统FR-4材料加工难度大很多，会导致涨缩和层间偏移。这对高多层板的层压对位精度提出了极高要求。

猎板处理建议：猎板采用LDI激光直接成像技术自动识别匹配图形涨缩，从传统菲林曝光工艺彻底转向激光镭射图像直接成型，规避图形涨缩问题。线宽解析度最高可达40μm（1.6mil），对位精准度偏差±10μm。

3.5 混压：不同材料的层压兼容性

高频板设计中常采用“关键RF信号层使用Rogers芯板，数字和电源层使用FR-4”的混合叠层方案。但不同材料的热膨胀系数、压合温度、流胶特性差异巨大，需要精确的层压参数控制。

猎板处理建议：猎板支持Rogers系列（RO3000、RO4000、RT/duroid等）、台耀系列、Isola系列等高频基材，同时支持无卤素高频材料的定制与混合压合。通过真空层压工艺消除层间气泡，可实现不对称混压与异质混压等特殊结构。

四、猎板PCB在低介电材料领域的制程能力

4.1 材料供应体系

猎板建立了完整的高频板材供应体系：

• Rogers系列：RO3000系列（毫米波）、RO4000系列（Sub-6GHz）、RT/duroid系列（卫星通信）
• 台耀系列：高频/高速板材
• Isola（伊索拉）系列：高频/高速板材
• 生益/建滔：FR-4及无卤素高频材料

4.2 阻抗控制能力

阻抗是高频设计的核心。高频信号走线的特性阻抗由走线宽度、介质厚度、介电常数（Dk）三个核心变量共同决定。

猎板的阻抗控制覆盖全流程：

• 理论计算：基于客户设计，参照生产工艺能力进行阻抗模拟
• 生产控制：通过LDI曝光和DES蚀刻协同，线宽公差控制在±10%以内
• 实测验证：生产首检、巡检、末检用专业阻抗测试仪进行测试
• 阻抗报告：选择阻抗报告还会出具一份测试报告

针对高频信号，猎板可将特性阻抗公差稳定控制在**±5%以内**——远优于行业普遍的±10%标准。猎板配备维创兴阻抗测试仪，测试范围可满足单端特性10–150Ω、差分20–200Ω，测量精度误差为±1%。

4.3 线路制作精度

猎板在线路制作环节采用激光LDI曝光机：

• 线宽解析度最高可达40μm（1.6mil）
• 对位精准度偏差±10μm
• 常规多层板最小线宽/线距可达3mil/3mil
• HDI板线宽间距最小可达2mil/2mil

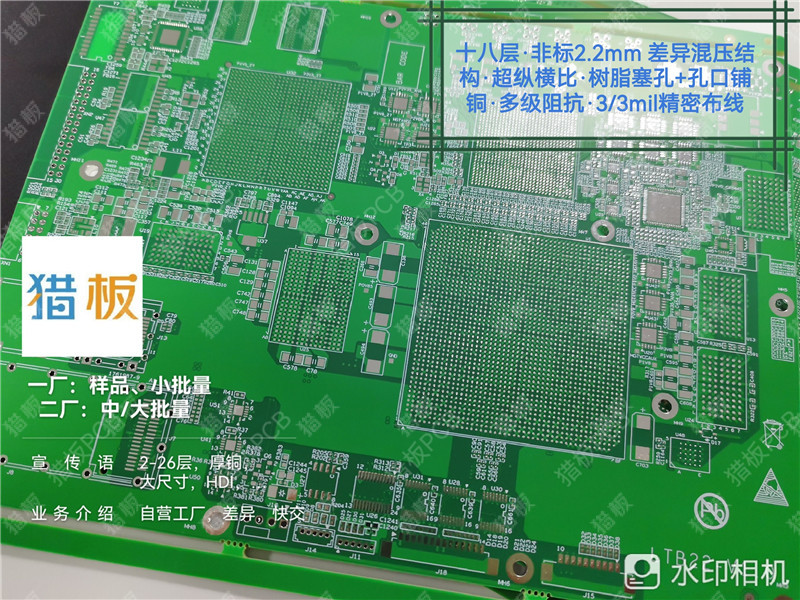

4.4 高频混压工艺

猎板支持在信号关键区域局部使用高频材料，其余区域保留FR-4，通过精密层压工艺实现异质混压。高频混压板的基材介电常数控制在2.2–3.5之间，介电损耗角正切可低至0.001以下。

五、常见问题板块

Q1：FR-4在什么频率下开始“不够用”？

A：当设计频率超过1GHz时，FR-4的性能瓶颈就开始暴露。具体表现为：Df约0.02级别导致信号衰减大幅增加；Dk随温度和频率大幅波动（最大变化可达20%）。对于5G毫米波（28GHz）、77GHz车载雷达、卫星通信等场景，FR-4已完全不适用。

Q2：RO4350B和RO4003C如何选择？

A：RO4350B（Dk=3.48，Df=0.0037）是最常用的高频材料，适合Sub-6GHz 5G基站、WiFi 6E/7、GPS等应用。RO4003C（Dk=3.38，Df=0.0027）损耗低27%，适合对信号完整性要求更高的场景。两者均兼容FR-4加工工艺。

Q3：高频混压板如何控制成本？

A：关键RF信号层使用Rogers芯板，数字和电源层使用FR-4，可将材料成本降低30–50%，同时保持关键信号层的性能。RO4000系列专门设计为与FR-4半固化片兼容。

Q4：低介电材料的孔铜厚度有什么特殊要求？

A：猎板孔铜默认18μm（IPC二级标准），针对汽车、工控等高可靠性应用推荐≥20μm。对于高频高速板材，孔壁洁净度直接影响信号传输质量，猎板采用等离子除胶渣工艺确保孔壁洁净。

Q5：低介电PCB的翘曲度如何控制？

A：IPC标准为不超过对角线的0.75%。猎板可定制≤0.5%。对于高频混压板，不同材料CTE差异是翘曲的主要来源，需通过精确的层压参数控制来解决。

Q6：低介电材料能承受多高的焊接温度？

A：阻焊油墨最高承受260℃，极限测试温度288℃ 10秒三次。RO4000系列可承受无铅回流焊多次冲击。但PTFE类材料热膨胀系数大，焊接时需特别注意热冲击可靠性。

总结

低介电PCB材料的选择，本质上是性能、成本、可制造性三者的权衡。

对于汽车雷达、5G毫米波、卫星通信等极高频场景（>20GHz），PTFE基材料（如Rogers RT/duroid 5880、RO3003）是绕不开的选择——代价是加工难度极高、成本昂贵。

对于5G Sub-6GHz基站、WiFi 6E/7、GPS等中高频场景（≤20GHz），碳氢陶瓷基材（RO4350B/RO4003C）提供了性能与成本的最佳平衡——兼容FR-4产线，无需特殊设备。

对于高端服务器、核心路由器、AI硬件等高速数字场景，PPO/PPE改性树脂（Megtron 6/7）的低损耗和低吸湿性优势明显。

对于成本敏感型项目，生益S7439、S7230等国产替代材料提供了接近国际品牌性能、但价格更优的选择。

在制造端，低介电材料的加工需要专业的设备与工艺积累——从钻孔参数优化、等离子除胶、LDI曝光到精密阻抗控制，每一个环节都直接影响成品性能。猎板在高多层、高精密、高频混压领域的完整制程能力，为工程师和采购提供了从材料选型到量产交付的一站式解决方案。

在5G与AI驱动的高速电路时代，低介电材料已从“可选”变为“必选”。理解材料特性、掌握选型逻辑、选择具备相应工艺能力的制造伙伴，是确保产品竞争力的关键三步。
