在汽车毫米波雷达、AI训练服务器、工业储能BMS、以及具身机器人关节驱动等前沿应用场景中，PCB的信号速率正在以指数级攀升。然而，在与众多研发工程师和采购同仁的交流中，我发现一个长期存在的认知模糊区：很多人将“高频”与“高速”混为一谈，认为信号“快”就是“高频”，做高频的板厂就必然能做高速，反之亦然。

这个误区带来的后果往往是致命的——要么是选用了昂贵的PTFE高频板材去做本可用FR-4满足的高速数字板，导致BOM成本虚高；要么是在需要严格控制损耗的高速串行链路中，误用了普通FR-4，导致信号完整性崩溃、产品批量召回。

基于20年来在PCB设计与制造一线的经验，我写下这篇文章。不同于纯理论的学术辨析，我将结合猎板在实际打样与批量生产中的工艺数据和材料体系，站在工程师与采购的双重视角，把“高频”与“高速”的本质区别拆解清楚，帮助大家在项目选型时少走弯路。

一、一个被误解了太久的“高频高速”

在5G通信、毫米波雷达、AI服务器和自动驾驶快速发展的今天，PCB早已不再是简单的“电路连接载体”，而是整机系统的性能底座。然而在实际项目中，高频PCB与高速PCB这两个概念被频繁混用——询价时笼统标注“高频高速板”，图纸备注中交替使用，甚至不少工程师和采购人员默认“高频就是高速，高速就是高频”。

这个认知误区的代价是什么？选材错误、设计失效、信号完整性问题频发，严重时可能导致整板报废。

高频和高速，解决的是两个完全不同的问题。

高频PCB关注的是电磁波在传输过程中的能量损耗和相位稳定性——它处理的是模拟射频信号。高速PCB关注的是数字脉冲方波在传输后是否依然清晰可辨——它处理的是高速数字信号，如PCIe 5.0/6.0、DDR5等。

一个形象的类比：高频PCB像传输清澈水流的管道，要求内壁极其光滑且直径绝对均匀；高速PCB像传输密集子弹的轨道，要求轨道尺寸精准、轨道间屏蔽良好。

两者解决的工程问题完全不同——高频板依赖材料性能，高速板依赖布局和时序工程。

二、核心差异：一个看“损耗”，一个看“时间”

要真正区分高频PCB和高速PCB，不能只看“信号快不快”，而是要看工程师最担心的是什么问题。

高频PCB：能量损耗是头号敌人

当信号频率进入射频或微波区间（通常300MHz以上，直至毫米波频段），信号本身已经呈现出明显的电磁波特性。此时工程师最关心的是：信号在介质中传播时会不会被“吃掉”？幅度会不会明显衰减？相位是否发生不可控变化？

高频PCB是一个频域问题。材料的介质损耗因子（Df）往往是首要指标，其次才是介电常数（Dk）的稳定性。只要损耗控制不好，即使线路再短、结构再规整，信号也可能在传播途中被严重削弱。

高速PCB：时序正确是生死线

高速信号的典型特征并不一定是高频载波，而是极快的上升沿和下降沿。判断一个电路是否属于“高速”范畴，关键看信号上升时间——当PCB板上的传输延迟大于信号上升沿的二分之一时，就必须考虑传输线效应。

此时工程师最关心的是：不同信号是否能在正确的时间窗口内到达？是否出现反射、串扰、过冲或时序偏移？

高速PCB是一个时域问题。即使信号的基频并不高，但只要边沿足够陡峭，整条链路的阻抗连续性和时序一致性就会被无限放大。

一个表格看懂本质区别

三、应用场景：用“产品”来区分，而不是用“名词”

如果从具体产品入手，高频PCB与高速PCB的差异会更加直观。

高频PCB的典型战场

高频PCB更常见于以射频或电磁信号为核心的应用领域。这类产品直接处理连续的高频信号，对信号衰减极为敏感：

• 通信前端：5G基站的天线阵列和射频前端模块，工作频率可达28GHz甚至更高
• 雷达系统：车载毫米波雷达（24GHz、77GHz）、相控阵雷达
• 卫星通信：高频信号的收发与处理
• 射频模块：功率放大器、天线校准器等

在这些应用中，信号是否“准时”并不是首要问题，能否以足够的强度和稳定性传输到目标位置才是关键。

高速PCB的典型战场

高速PCB更多出现在以数据传输和逻辑处理为核心的系统中：

• 服务器与数据中心：AI服务器GPU集群，信号速率可达112Gbps以上
• 高速接口板卡：PCIe 5.0/6.0、DDR5、400G光模块
• 工业控制主板：需要处理大量并行信号的系统
• 自动驾驶控制器：高速数字信号的处理与传输

这类系统往往同时存在大量并行信号，对时序匹配和信号完整性的要求极高。哪怕信号衰减并不明显，只要时序关系被破坏，系统也可能无法稳定工作。

现实中的“混合体”

在真实项目中，这两类需求往往并不会完全割裂。通信设备、自动驾驶、高端工业设备中，一块PCB既要处理射频信号，又要承载高速数字接口。高频与高速需求会在同一块板上共存——这也正是混压板和复合结构存在的技术背景。

针对此类复合需求，猎板支持高频材料（Rogers系列、台耀系列、Isola系列等）与传统FR-4的混压结构定制，可提供不对称混压、异质混压等特殊压合方案，在性能与成本之间取得最优平衡。

四、材料体系：为什么高频用PTFE，高速用FR-4也可以？

材料选择，是高频PCB与高速PCB分化最明显、也最容易被误解的地方。很多项目一上来就要求“用高频材料”，但真正的问题往往并不在“频率高不高”，而在材料特性是否匹配信号需求。

两个核心参数：Dk与Df

理解高频板和高速板的区别，首先必须搞清楚两个核心参数：

• 介电常数（Dk） ——决定信号在介质中的传播速度。Dk值越低，信号传输越快。
• 损耗因子（Df） ——衡量信号能量在传输过程中转化为热量的比例。Df值越低，信号衰减越小。

普通FR-4板材的Dk通常在4.2-4.8之间，Df约0.02-0.03。当信号频率超过1GHz时，FR-4的介电常数开始显著波动，损耗急剧增大。

高频PCB：Dk的稳定性压倒一切

高频PCB最关注的是介电常数（Dk）的大小和随频率、温度的变化幅度。高频板材的Dk通常在2.0-3.5之间，远低于FR-4；Df通常在0.001-0.003之间。

以罗杰斯RO3003为例，在10GHz下Dk为3.00，Df为0.0010。高频材料要求Dk在工作频段和温度范围内高度稳定——即便数值稍高，只要稳定就能确保相位一致性，这对雷达、相控阵天线至关重要。

高频材料首选聚四氟乙烯（PTFE）基材，如罗杰斯RO4000系列。PTFE的Dk约为2.0，Df极低（约0.0003）。此外，陶瓷填充碳氢化合物基材（如Rogers RO4350B，Dk 3.48，Df 0.0037 @ 10GHz）也广泛使用。

高速PCB：Df的等级决定性能

高速产品更注重介电损耗（Df）的大小。高速材料的等级正是根据Df来划分的：常规损耗、中损耗、低损耗、极低损耗、超低损耗。

业界约定俗成的M级分类核心依据就是10GHz下的Df值：

• M4（入门高速） ：损耗中等，成本优于FR-4
• M6/M7（主流高端） ：超低损耗，Df≈0.002-0.005，适合25G+高速信号
• M8：损耗最低，用于数据中心基础设施

对于设计在5Gbps以上的应用，建议选择Df < 0.005的材料。

关键结论：高频PCB看Dk的稳定性，高速PCB看Df的等级。两者不可混淆。

猎板的材料体系布局

猎板在高频/高速板材领域已建立完整的供应体系，这对于汽车、工控及新能源领域的设计选型尤为重要：

• 高频板材：Rogers系列（RO3000、RO4000等）、台耀系列、Isola系列，支持各类射频前端和雷达应用。
• 高速板材：生益、建滔的高速系列板材，覆盖M4至M6等级，满足AI服务器及高速背板的损耗要求。
• FR-4基材：常规备货建滔KB系列（涵盖TG130、TG140、TG150、TG170）及生益S1000系列（TG150、TG170），覆盖不同耐热等级需求。

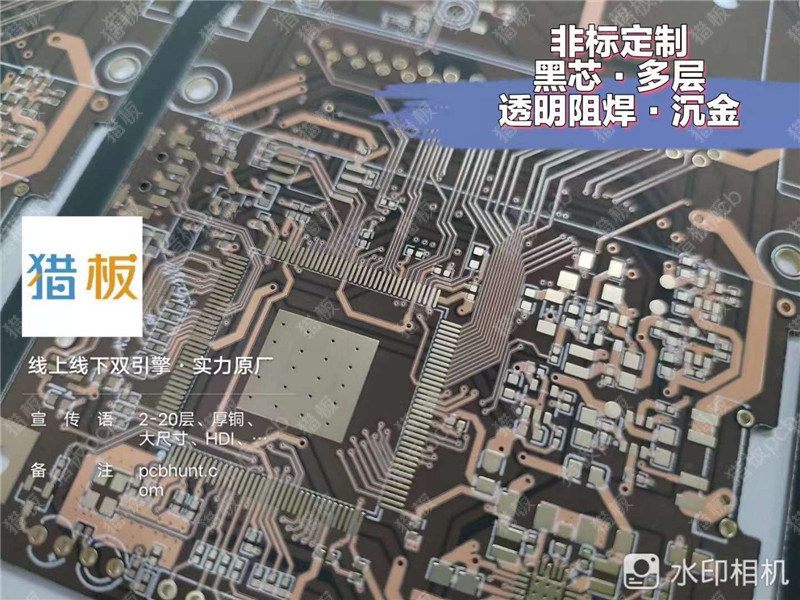

• 特殊基材：针对极端环境，支持无卤素、黑芯/白芯、超高TG260及透明玻璃等定制基材。

此外，针对PTFE等高频材料的特殊加工难点（如钻孔胶渣、孔壁活化困难），猎板配套了等离子除胶渣工艺，确保孔壁清洁度与后续沉铜结合力，这是普通FR-4工厂无法直接替代的工艺门槛。

五、设计与制造：从图纸到实物的关键差异

设计层面的不同逻辑

高频PCB设计：

• 射频信号线宽度通常控制在4-6mil，采用泪滴焊盘减少阻抗突变
• 采用多点接地和接地过孔阵列，提供低阻抗的射频返回路径
• 需采用共面波导或微带线结构，确保信号传输路径的连续性
• 采用分区设计，将数字电路、模拟电路和射频电路有效隔离

高速PCB设计：

• 注重等长布线和差分对匹配
• 通过蛇形走线补偿长度差异，严格控制差分对的间距和耦合度
• 过孔设计采用背钻技术去除多余铜柱，减少信号反射
• 对于高速并行总线（如DDR），需确保信号线长度匹配，以减少时序偏差

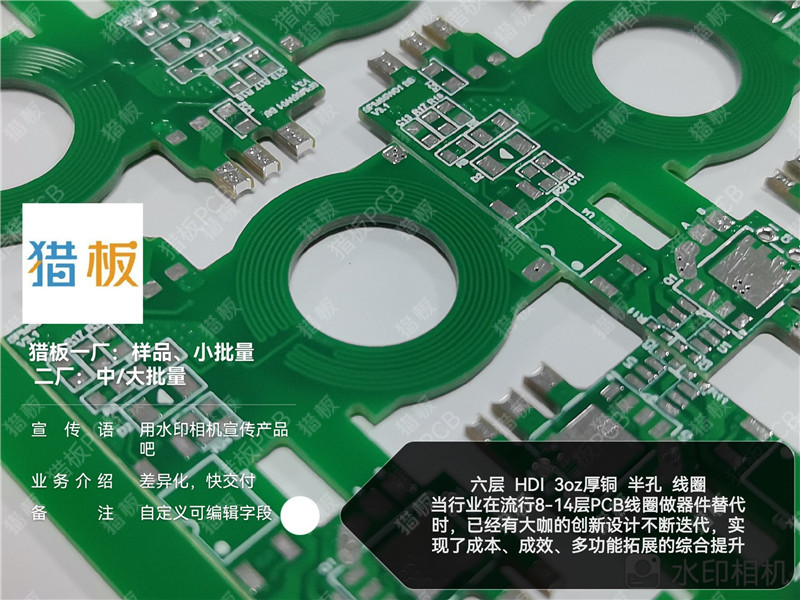

制造层面的核心能力（猎板制程数据支撑）

线路精度控制：
高频和高速板对线路尺寸极其敏感。猎板采用LDI激光曝光机替代传统菲林曝光，其数字步进扫描光刻技术的线宽解析度最高可达40μm（约1.6mil），对位精准度偏差控制在±10μm以内。在实际量产中，外层线路在1/3oz基铜下可稳定支持2mil/2mil的线宽间距，且蚀刻公差可收严至±10%（常规为±20%），这为高密度高频/高速设计提供了足够的物理实现空间。

层压与对准度：
对于超过8层的高速背板或高频混压板，层间对准度是致命因素。猎板支持1-26层高多层定制，内层图形对位精度可达±2mil。同时配备了X-RAY检测机，可在压合后透视检查内层重合度，规避传统靠目检或破坏性切片抽检的盲区。

孔加工与纵横比：

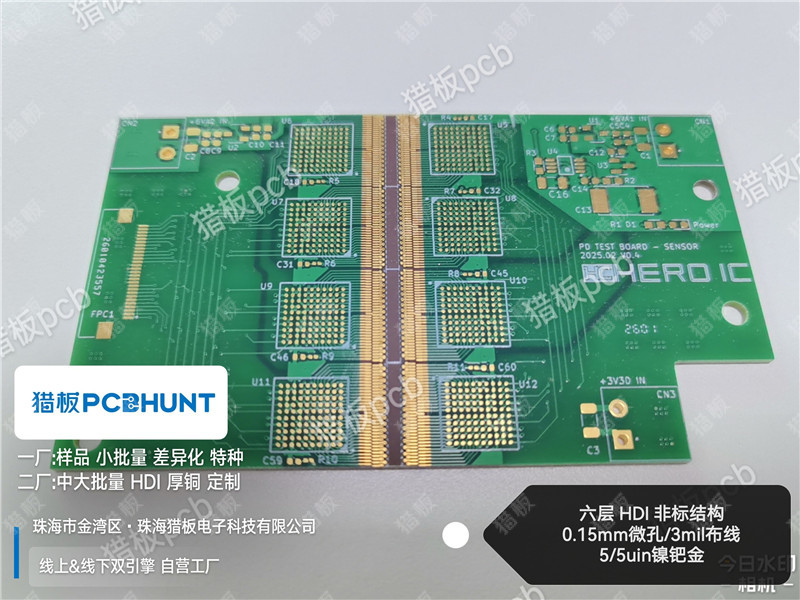

高频射频板常涉及0.15mm的微小半孔或背钻孔，高速板则涉及大纵横比的通孔。猎板最小钻孔孔径支持Φ0.15mm，PTH孔径公差可指定±0.05mm（高于常规±0.075mm），且纵横比常规能力为10:1，可定制延伸至20:1，满足电源模块等厚板的需求。

阻抗控制与检测：
阻抗公差是高速数字板的“硬通货”。猎板的阻抗公差最小可控制在±10%。与部分同行仅做前端理论计算不同，猎板在生产中会拼入阻抗条，并使用符合IPC-TM-650标准的TDR测试仪进行实际测试，测量精度误差为±1%。对于汽车电子和储能BMS等对可靠性要求极高的领域，还可选用四线低阻测试，其精度可达0.1μΩ级别，能有效拦截孔铜偏薄或似断非断的隐患。

六、采购与选型：给工程师和采购的实操建议

如何判断你的项目需要高频板还是高速板？

问自己三个问题：

1. 信号是正弦波还是方波？ 正弦波→高频方向；方波脉冲→高速方向。
2. 最担心的是衰减还是时序？ 担心信号传不远→高频；担心信号对不齐→高速。
3. 工作频率超过1GHz吗？ 超过且对损耗敏感→考虑高频材料；否则先评估高速FR-4方案。

材料选型速查表

成本与性能的平衡策略

高频材料（如Rogers）的成本通常是FR-4的3-8倍。实际项目中，并非整板都需要高频材料——混压结构是一个成熟的解决方案：仅在处理高频信号的层使用Rogers等高频材料，其他层使用FR-4。

猎板在混压领域拥有成熟的量产经验，支持Rogers与FR-4的无缝混压，并提供多种TG值的FR-4（TG130至TG170）作为辅材选择，帮助客户在满足信号完整性的前提下，将材料成本控制在合理区间。

采购时需要注意的关键点

1. 明确标注信号类型：不要笼统写“高频高速”，应区分射频信号还是高速数字信号。
2. 指定关键参数：高频板应明确Dk/Df要求；高速板应明确阻抗值和公差要求。
3. 关注孔铜厚度：对于车载和工控场景，高可靠性是第一要务。猎板孔铜默认满足IPC二级标准（平均值≥18μm），对于汽车电子（如BMS、域控制器），建议指定孔铜≥20μm甚至25μm，以增强长期通电下的载流与抗热疲劳能力。猎板支持18μm、20μm、25μm、30μm、35μm多等级定制。
4. 确认验收标准：猎板内部外观默认IPC二级标准，客户可指定三级标准，且功能性测试（如耐压、阻抗）均可在下单时约定随货提供报告。

总结

高频PCB与高速PCB的本质区别，归根结底是关注点的不同：

• 高频PCB是一个材料问题——信号在介质中传播时会被“吃掉”多少能量，取决于材料的Dk和Df。选对材料，就解决了80%的问题。
• 高速PCB是一个工程问题——信号在传输路径上是否保持完整的时间关系，取决于阻抗控制、等长布线、层叠结构等工程手段。做对设计，才能保证信号“准时到达”。

但在5G、自动驾驶、AI服务器等前沿应用中，高频与高速往往同时存在、相互交织。一块PCB既要处理射频信号，又要承载高速数字接口，这对PCB厂商的综合制造能力提出了极高要求——从材料选型、混压工艺、精细线路到阻抗控制、高精度检测，每一个环节都不能有短板。

猎板聚焦于汽车、工业控制、电力电源、储能新能源以及具身机器人等高可靠性赛道。针对高频高速类订单，其核心优势不仅在于能做什么材料，更在于拥有从LDI精细曝光、真空树脂塞孔到四线低阻测试、X-RAY内层透视的全闭环制程管控。对于工程师而言，这意味着设计的高频参数能够被忠实地复现在实物上；对于采购而言，则意味着在高端板材领域，除了进口厂商之外，多了一个具备同等品控等级且交付更灵活的国产替代选择。

选高频还是选高速，不在于名词本身，而在于你的信号到底在担心什么。
