做PCB设计的工程师都遇到过这样的问题：同一块板子，内层用0.5oz、外层用1oz够不够？ 电源模块要不要升级到2oz？ 汽车电子客户要求3oz是不是过度设计？

铜箔厚度不是拍脑袋决定的。 它背后是生产工艺的物理限制与产品应用的实际需求之间反复权衡的结果。 选薄了，大电流烧板； 选厚了，成本飙升、精细线路做不出来。 这篇文章从生产端和设计端两个维度，把铜箔厚度这件事讲透。

一、先搞清楚两个基本概念：基铜与成品铜

在讨论铜厚之前，必须先区分两个概念——基铜和成品铜厚。 很多工程师和采购在沟通中混淆这两者，导致验收时产生争议。

基铜（起始铜厚） 是指PCB基板（覆铜板）在压合出厂时，原始铜箔的绝对厚度。 这是所有后续加工（蚀刻、电镀）的物理起点。 对于多层板的内层线路，一旦压合并蚀刻完毕，厚度就被锁定，内层成品铜厚≈基材铜厚。

成品铜厚是指PCB经过全部制造流程（蚀刻、沉铜、全板电镀、图形电镀、表面处理后）后，最终实际残留在线路表面的铜层总厚度。 外层线路因为要经过电镀加厚，所以外层成品铜厚=基铜+电镀加厚层。

行业里说的“1oz铜厚”，在IPC标准中通常指的是成品铜厚必须达到约35μm。 客户下单时如果只写“1oz”，一定要确认是指基铜还是成品铜厚——这两者可能相差10-15μm。

二、铜厚单位“oz”到底怎么换算？

PCB行业用“盎司（oz）”表示铜厚，指的是每平方英尺铜箔的重量。 换算关系如下：

记住一个核心公式：厚度（μm）≈ 铜厚（oz）× 35。 1oz约等于35μm，这是行业公认的标准换算。

三、不同铜厚，用在什么地方？

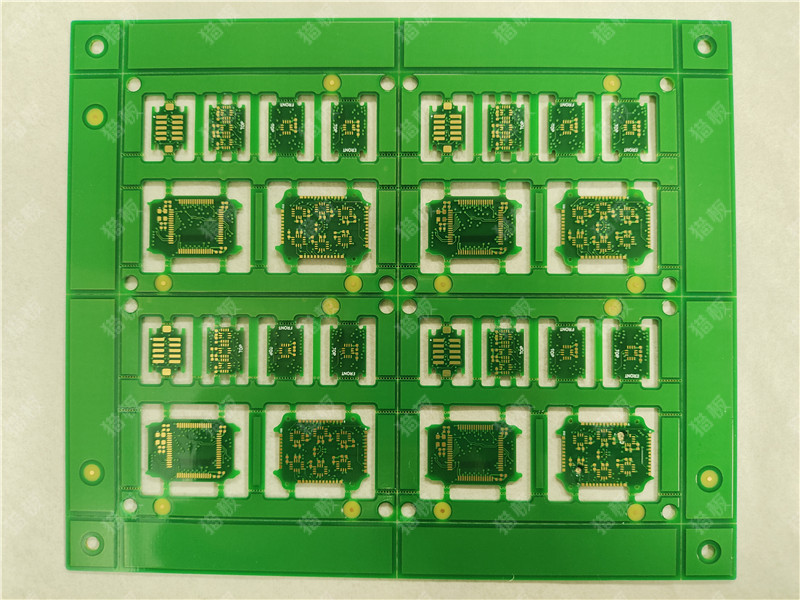

0.5oz（约17.5μm）——高密度布线的选择

0.5oz铜箔主要用于多层板内层和高密度信号布线场景。 因为铜箔越薄，蚀刻出来的线路越精细——0.5oz可以做到2-3mil的线宽线距。

适用场景：HDI板、智能手机主板、高密度互联产品。 内层用0.5oz可以节约空间、降低成本，同时满足信号传输需求。

1oz（约35μm）——行业绝对主力

1oz是PCB行业的“基准铜厚”，约70%的电路板使用这个规格。 它在电气性能、可制造性和成本之间找到了最佳平衡点。

适用场景：绝大多数通用电子产品——电脑主板、工业控制板、通信设备、消费电子。 普通数字电路（工作电流<3A）选择1oz完全足够。

猎板在实际生产中，板材铜厚公差严格执行行业规范：Hoz要求为18μm，实测≥15μm； 1oz要求35μm，实测≥30μm。 针对成品铜厚，喷锡工艺实际交付一般为33-38μm，沉金为35-40μm，OSP为31-38μm，均高于行业下限标准。

2oz（约70μm）——电源、汽车、工业的“标配”

行业里普遍把**≥2oz的PCB称为厚铜板**。 2oz铜厚的载流能力大约是1oz的两倍，同时散热性能显著提升。

适用场景：电源模块（5-10A推荐2oz）、LED驱动、电机控制器、新能源汽车相关电路、工业控制板。

对于汽车、工业控制、电力电源等领域，猎板推荐孔铜≥20um（多层板领域推荐孔铜20um），在设备通电中稳定性和电镀消耗均表现更佳。

3oz及以上（105μm+）——大功率、高可靠场景

3oz以上铜厚属于厚铜甚至超厚铜范畴。 铜越厚，载流能力越强、温升越低——同样10A电流下，3oz铜厚的温升比1oz铜厚能低20℃以上。

适用场景：

• 新能源汽车：车载充电器（OBC）、电池管理系统（BMS）、电机控制器
• 储能与光伏：储能系统、光伏逆变器
• 工业电源：大功率电机驱动、充电桩、轨道交通电源
• 军工与航空航天：雷达系统、卫星通信设备

猎板聚焦汽车、工业控制、电力、电源/储能/新能源、具身机器人等领域，在这些高可靠性场景中积累了丰富的厚铜板制造经验。 针对厚铜产品，猎板采用负片电镀减法生产工艺——先整板加厚铜，再对无需保留的基材位进行酸性蚀刻，相比传统正片加法工艺，镀铜密度、均匀性、线路工整度和蚀刻精准度均更优。

四、铜厚选大了会怎样？ ——厚铜的工艺代价

铜不是越厚越好。 厚铜带来的工艺挑战，直接关系到成本、交期和可制造性。

1. 蚀刻难度剧增

铜越厚，蚀刻时侧蚀越严重，线宽控制越难。 厚铜需要更长的蚀刻时间，导致线路边缘被过度侵蚀，精细图形难以实现。 厚铜板的最小线宽/线距必须比薄铜板大得多。

以猎板实际制程能力为例：

• 1oz铜厚：外层最小线宽/间距可达2.5mil/2.5mil
• 2oz铜厚：外层最小线宽/间距需5.5mil/5.5mil
• 3oz铜厚：外层最小线宽/间距需7.5mil/7.5mil
• 4oz铜厚：外层最小线宽/间距需11mil/11mil

这意味着厚铜板无法支持高密度布线。

2. 压合风险增加

厚铜与树脂的结合力不足，多层板压合时容易起泡、分层。 厚铜层压和加工时间更长，交期一般比常规PCB多1-3天。

3. 成本显著上升

厚铜箔材料更贵、电镀耗时长、良率降低。 2oz铜厚比1oz贵约15-25%，3oz贵约30-50%。

五、选型决策指南：工程师和采购怎么选？

基于以上分析，给出以下选型建议：

第一步：评估电流需求

• 普通数字电路（<3A）→ 1oz足够
• 电源模块、电机驱动（5-10A）→ 推荐2oz
• 大功率设备（>10A）→ 考虑3oz及以上

第二步：考虑散热需求

• 大功率LED、电动汽车控制器、功率器件密集区域 → 优先选厚铜，铜是优良导热体，增加铜厚可显著提升散热能力

第三步：评估信号类型

• 高速信号（>1GHz）→ 优选1oz确保阻抗精度
• 功率线路 → 需要加厚铜层

第四步：权衡布线密度

• 高密度布线（HDI、细间距）→ 用0.5oz甚至1/3oz超薄铜箔
• 厚铜板无法支持高密度布线

第五步：考虑成本与交期

• 1oz是性价比最高的行业标准
• 非必要不盲目升级铜厚

六、采购必读：验收铜厚时要注意什么？

1. 明确“基铜”还是“成品铜厚”

下单时必须和板厂确认：参数里的“2oz”指的是基铜还是成品铜厚。 两者差异可达10-15μm。

2. 了解IPC公差标准

根据IPC-6012标准：

• Class 2（工业、通信设备）：外层成品铜厚≥标称值的80%
• Class 3（高可靠性电子产品）：外层成品铜厚≥标称值的90%

猎板内部外观默认执行IPC-A-600H二级标准，客户可指定三级。 孔铜默认18μm（IPC二级标准），同时提供18μm、20μm、25μm、30μm、35μm多个等级可选。

3. 关注孔铜而非仅看面铜

很多采购只关注表面铜厚，但孔铜才是决定可靠性的关键。 IPC Class 2要求通孔镀铜平均最小20μm，任意点不低于18μm。 猎板孔铜默认18μm以上（一般同行默认15-18μm），多层板领域推荐孔铜20μm。

总结

PCB铜箔厚度的多样性，本质上是生产工艺限制与工程设计需求之间权衡的结果。

• 内层厚度基本固定（≈基铜），外层可通过电镀增厚
• 1oz是行业性价比最高的基准选择
• 2oz及以上适用于电源、汽车、工业等大电流/高散热场景
• 厚铜带来载流和散热优势，但也意味着更低的布线密度、更高的成本和更长的交期

对于汽车、工业控制、电力、电源/储能/新能源、具身机器人等领域的工程师和采购，建议在项目早期就与PCB制造商沟通铜厚需求——明确是基铜还是成品铜厚、确认IPC等级、评估孔铜要求，避免因规格模糊导致验收争议或产品可靠性隐患。
