一、为什么金手指的插拔寿命总在“打折扣”？
做硬件的工程师和采购都遇到过这样的情况：明明设计时算好了金手指的插拔次数，产品到了客户手里却提前出现接触不良、信号衰减甚至整机宕机。服务器内存条插拔50次后接触不良导致数据中心离线；工业控制板卡的金手指在振动环境下镀层提前磨穿——这些问题背后，往往不是设计错了，而是对“金手指耐插拔次数”的理解不够系统。

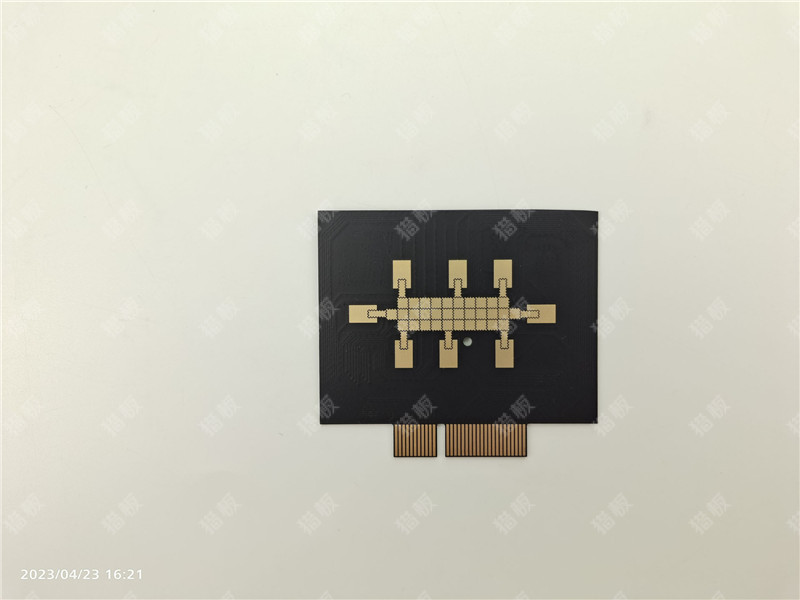

金手指（Gold Finger / Edge Connector）是PCB板边缘镀有硬电解金的接触焊盘，通过插入连接器（母座）实现板对板连接。它的可靠性直接决定了设备的插拔寿命、信号完整性和整机稳定性。尤其在汽车电子、工业控制、电力电源、储能新能源以及具身机器人等领域，金手指的品质更是关乎系统安全。
那么，金手指到底能插拔多少次？标准答案是什么？本文从IPC规范、JEDEC标准到猎板PCB的实际制程能力，系统拆解这个问题。
二、金手指的镀层结构：决定寿命的“三层堡垒”
要理解插拔寿命，首先要理解金手指的镀层结构。从内到外依次为：
铜基材：PCB走线铜，厚度通常1盎司（35μm）起。
镍底层（Ni） ：厚度100-200 μin（2.54-5.08 μm），功能是扩散阻挡层——防止铜向金层扩散导致接触电阻增加，同时提供硬度支撑。镍层硬度HV 400-500，是金层耐磨的“地基”。
硬金层（Hard Gold） ：厚度30-50 μin（0.76-1.27 μm），成分99.7% Au + 0.3% Co（钴硬化金），硬度HV 130-200。金不氧化，接触电阻极低（<20 mΩ）。
关键认知：金手指必须使用硬金，不能用化学沉金（ENIG）或软金。ENIG的金层仅2-4 μin，且为软金（HV 60-70），无法承受反复插拔的机械磨损——插拔3-5次就会磨穿露镍。
三、不同场景下的插拔寿命标准：从500次到10000+
金手指的插拔寿命没有“一个标准答案”，而是根据不同应用场景、不同行业规范分级定义。
1. IPC-6012标准（基础门槛）
IPC-6012《刚性印制板鉴定与性能规范》第3.6节定义了金手指的镀层要求：
| 等级 | 金层最小厚度 | 镍底层 | 插拔寿命 |
|---|---|---|---|
| Class 2 | 0.8μm（30 μin） | 100-200 μin | ≥500次 |
| Class 3 | 1.25μm（50 μin） | 100-200 μin | ≥500次 |
这是金手指的最低门槛。IPC Class 2适用于工业设备，Class 3适用于高可靠性产品（汽车、医疗等）。
猎板实践：猎板默认执行IPC Class 2标准，客户可指定Class 3。猎板电（镍）金（硬金）工艺的金厚可指定范围为1-100 μ" ，镍厚120-200 μ"，完全覆盖IPC要求并可大幅超出。
2. 消费电子（500-1000次）
内存条、显卡、消费级扩展卡等，插拔频率较低（装机1次+偶尔升级），典型要求500-1000次。0.5μm厚度可经受500次插拔，1μm厚度可经受1000次插拔。
PCI Express和DDR DIMM卡边缘连接器在整个生命周期中通常只有20-50次插拔（初始安装加少数几次重工）——所以消费级标准500次绰绰有余。
3. 工业控制与服务器（1000-5000次）
工业设备导轨金手指、服务器PCIe卡需承受频繁插拔（运维升级时年插拔≥50次）。
- 服务器金手指：需符合JEDEC JESD22-C104标准，插拔寿命**≥1000次**（接触电阻≤100mΩ）
- 工业级：依据EIA-364-09，最小循环次数**≥5000次**
- PCI-SIG PCI Express规范：要求金手指插拔寿命**≥5000次**，接触电阻≤30mΩ
金层厚度建议≥1.27μm（50 μin），可扩展至1000-1500次。对于5000次以上需求，工业级设备通常要求镀金厚度**≥3μm**。
4. 汽车电子与高可靠性场景（5000-10000+次）
汽车电子（ECU、车载娱乐、BMS等）面临振动、宽温（-40℃~150℃）、湿度等多重严苛环境。
- 汽车电子按USCAR-2标准，模拟10年使用，要求约5000次不失效
- 车载USB、OBD等接口按车规标准进行5000-10000次插拔循环测试
- 高可靠性场景（数据中心、军工）常采用0.3-0.76μm金层以支持5000次以上插拔
对于这类场景，镍钯金（ENEPIG）工艺是值得考虑的选项。钯层阻挡了镍元素向金层扩散，使金层保持洁净，回流前后邦定性能不受影响。猎板支持化镍钯金工艺，镍厚120-200 μ"、钯厚1-10 μ"、金厚1-10 μ"可指定。
四、影响插拔寿命的关键设计参数
除了镀金厚度，以下参数同样决定金手指的实际插拔寿命：

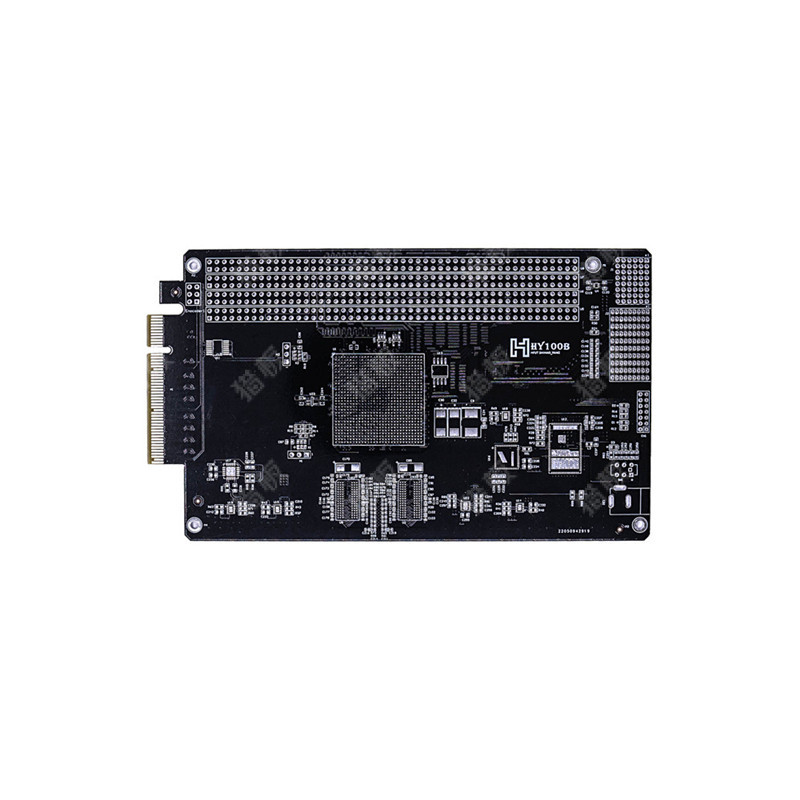

1. 倒角（Beveling）角度与深度
金手指插入端必须做斜边倒角，便于插入插座并避免损伤卡槽。常见角度20°-45°，其中45°为行业主流标准。
倒角深度需精确控制：过浅易导致插槽导向槽干涉引发刮擦；过深则削弱有效接触面积。猎板CNC数控成型机定位精度达**±0.01mm/300mm**，重复定位精度**±0.001mm**，可精准控制斜边深度和角度。
2. 阻焊开窗
金手指区域必须全部开通窗（阻焊层开窗），否则多次插拔后油墨脱落会导致接触不良。猎板要求阻焊开窗比线路大单边4mil，开窗边缘距板边外扩约10mil。如果客户选择金手指工艺，系统默认开通窗。
3. 板厚与翘曲度
金手指区域基材需有足够厚度，避免插拔时PCB弯曲导致镀层接触不均。猎板翘曲度标准级≤0.75%，高端级≤0.5%。对于汽车电子、工控等严苛场景，建议指定≤0.5%翘曲度要求。
4. 金层硬度
硬金含钴0.1-0.3%，硬度HV 130-200，远高于纯金的HV 60-70。硬度越高，耐磨性越好。猎板电镀采用微晶磷铜球，镀铜密度、均匀性优于传统工艺。
五、采购与设计实战建议
场景化选型速查表
| 应用场景 | 推荐金层厚度 | 推荐工艺 | 预期插拔寿命 | 参考标准 |
|---|---|---|---|---|
| 消费电子（内存/显卡） | ≥0.8μm | 电镀硬金 | ≥500次 | IPC-6012 Class 2 |
| 服务器/通信设备 | ≥1.27μm | 电镀硬金 | ≥1000次 | JEDEC JESD22-C104 |
| 工业控制 | ≥1.5-3μm | 电镀硬金 | ≥5000次 | EIA-364-09 |
| 汽车电子 | ≥1.5-3μm | 电镀硬金/ENEPIG | ≥5000次 | USCAR-2 / IPC Class 3 |
| 高可靠性（军工/医疗） | ≥3μm | 电镀硬金/ENEPIG | ≥10000次 | MIL规范 |
猎板金手指工艺能力速览
猎板深耕高精密PCB特殊定制，拥有珠海两大自营生产基地、520余台先进设备及150余名技术工程师。金手指相关制程能力：
- 电（镍）金（硬金） ：金厚1-100 μ" 可指定，镍厚120-200 μ"
- 选择镀金+金手指：金厚3-100 μ" 可指定，可选择引线残留或不可残留
- 化镍钯金（ENEPIG） ：镍厚120-200 μ"、钯厚1-10 μ"、金厚1-10 μ"
- 阻焊对位精度：±2.0～±3.0mil（依板材等级）
- 外形精度：±0.10mm（指定可达±0.05mm）
- 翘曲度：≤0.75%（标准级）/ ≤0.5%（高端级）
猎板执行两套出货标准：
| 项目 | 标准级（建滔/国纪） | 高端级（建滔/生益） |
|---|---|---|
| 外形精度 | ±0.13mm | ±0.10mm（可指定±0.05mm） |
| 翘曲度 | ≤0.75% | ≤0.5% |
| 孔铜平均 | 18-20μm | 20-25μm |
| 验收标准 | IPC-A-600J II | IPC-A-600J III |
两个容易被忽略的坑
坑一：金层厚度不是越薄越“省钱”
部分项目为压缩成本降低镀金厚度，短期内测试正常，但在实际插拔或老化过程中迅速失效。金手指沾锡的五大原因之首就是“金层厚度不足或镀层质量缺陷”。镀金厚度每增加0.1μm成本会上升，但可靠性失效的代价远高于镀金成本。
坑二：沉金板不能做金手指
化学沉金（ENIG）的金层是软金，仅2-4 μin，插拔3-5次就会磨穿露镍。金手指必须指定电镀硬金工艺，并在图纸和下单时明确标注。
总结
金手指的插拔寿命没有“一个数字”的统一答案——消费电子500次够用，工业控制需要5000次，汽车电子需要经受住5000-10000次插拔加宽温振动的双重考验。核心决定因素是镀金工艺（必须是硬金）、金层厚度（0.8μm起步，高可靠性场景3μm以上）、镍底层厚度（100-200 μin）以及倒角、开窗等设计细节。
对于汽车电子、工业控制、电力电源、储能新能源、具身机器人等领域的工程师和采购，建议在设计阶段就与PCB制造商明确金手指的插拔寿命预期，并指定相应的镀层厚度和验收标准。猎板支持金厚1-100 μ" 的宽范围指定、IPC Class 2/3双标准可选、以及电镀硬金/ENEPIG等多种工艺，可为不同场景提供精准匹配的金手指解决方案。
