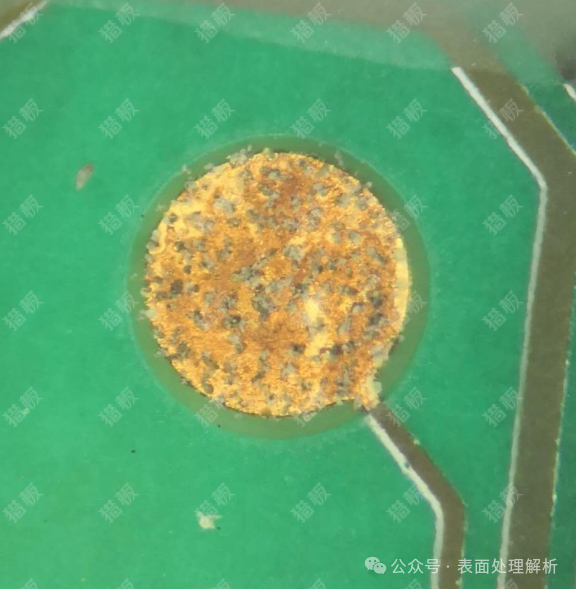

下图是一块沉金板，盐雾48小时没过——金面发暗，边角有麻点。

你第一反应是什么？

“金太薄了，金层不致密，调一下金缸。”

搞PCB的人，碰到沉金板出问题就往金层上找原因，这几乎成了条件反射。谁还没调过几次金缸呢？但是，如果你把金厚从0.05微米调到0.1微米，再调到0.15微米，盐雾该不过还是不过，你会怎么办？

这时候，需要回到问题的本质。

一、沉金层的结构本质：天生带孔的防护层

沉金（化学镀镍/浸金，ENIG）是通过化学镀的方式，在铜层上先沉积一层镍层（120-200μ"），再通过置换反应沉积一层金层（1-3μ"）。

很多人以为金层是像电镀那样“长”上去的致密镀层。实际上不是。

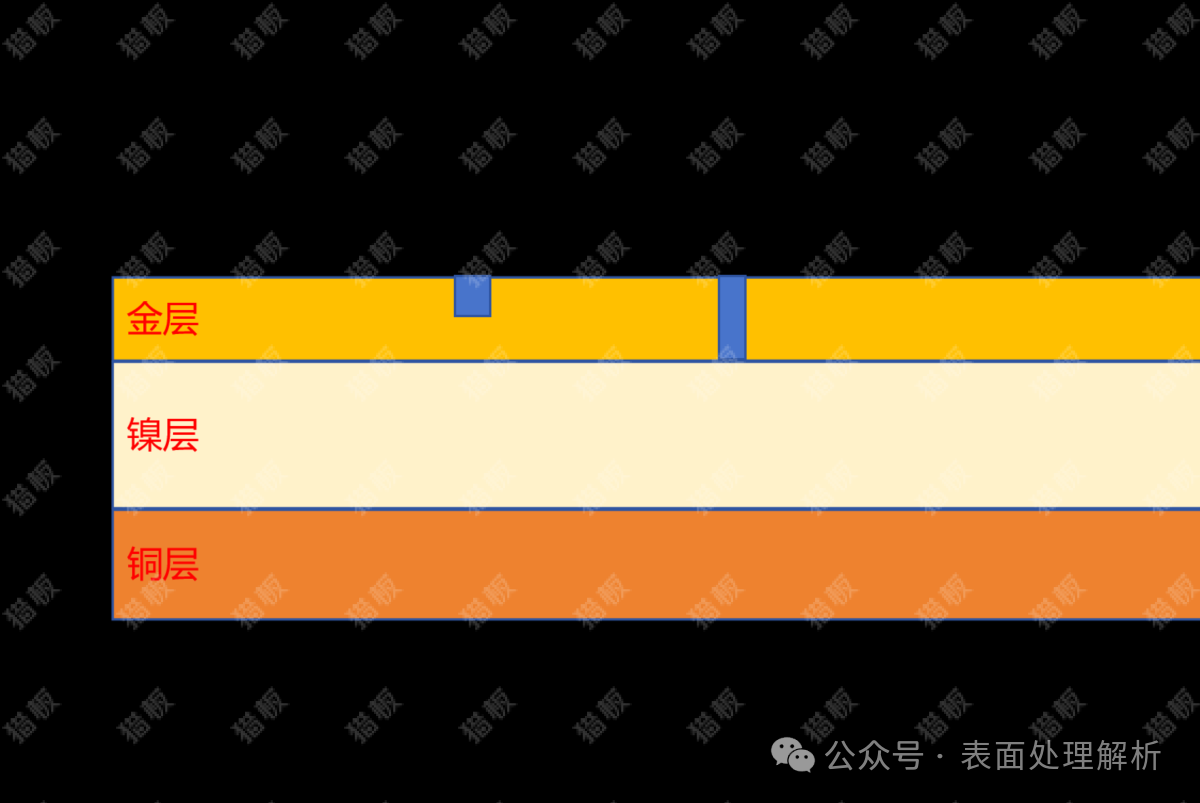

沉金是化学置换形成的结构——金离子置换镍层表面的镍原子，使金单质沉积于镍层表面。这种置换反应天然就会在金层里留下微孔。

你做到0.05微米，有微孔。做到0.1微米，还是有微孔。做到0.15微米，微孔依然存在。

这个结构特征不会因为你镀厚了就消失。金层的致密性、封闭性远比单纯的厚度更重要。

关键认知：沉金层天生有孔，这不是工艺缺陷，是成膜机制本身决定的。

二、有孔不等于失效，关键是“是否贯通”

可能有人会问：既然金层有孔，那是不是空气一定会进去和镍层发生氧化？

未必。

有孔，不等于贯通。

什么意思？就是这些微孔有没有形成贯通路径。如果孔并没有贯通整个金层，腐蚀介质就进不去。

这才是整件事的核心。

三、盐雾环境里到底发生了什么？

在盐雾测试中，腐蚀介质（主要是氯离子）会顺着微孔往下走——从金层的贯通孔中直接进入镍层。

注意：这相当于绕开了金层的保护。

金层在上面好好的，但底下的镍已经开始被腐蚀了。在微孔处，氯离子形成电解质溶液层，镍与金构成腐蚀电偶，加速镍的腐蚀。镍发生腐蚀之后，晶界被打开，腐蚀沿着晶界往上扩展。

你最后看到的金面发暗、边角有麻点，本质上不是金层本身出了问题，是底下镍层发生腐蚀之后，从下面“顶”上来的结果。

沉金板盐雾失效，只看一件事：微孔是否形成了贯通路径。

四、解决方案：封孔，把路堵死

明白了机理，解决方案就清晰了。

最直接的办法：把孔堵住。

✅ 微孔被封住：孔是孤立的，互相不连通。腐蚀介质进去后找不到往下走的路径，自然进不了镍层。

❌ 孔没封住：微孔之间形成连贯路径，腐蚀沿着通道持续往下扩展，镍层晶界被打开，最终表现为表面失效。

封孔的本质意义，并不是“多做一道工序”，而是沉金、电金等工艺的必要工艺——它保证的是产品的稳定性、耐腐蚀抗氧化能力和电性能。

五、正确的排查路径：别一上来就调金缸

大多数人的排查路径是这样的：

看金厚够不够 → 看金缸参数对不对 → 调浓度、调温度、调时间 → 再测盐雾 → 还是没过 → 再调、再测 → 反复折腾

正确的排查顺序应该反过来：

第一，查封孔。 路径有没有被切断，这是最优先要确认的事情。

第二，看微孔的贯通情况。 封孔之后，微孔之间是否还存在连通的可能。

第三，打镍层切片，看致密性和磷含量。 镍层本身的质量也会影响腐蚀扩展的难易程度。

这三步过了，都没问题，你再回头动金缸。

调金缸不应该是你的第一反应，它应该是你排除了结构性问题之后的收尾动作。

六、猎板如何解决“封孔”这个核心问题

对于汽车电子、工业控制、电力电源、储能新能源、具身机器人等高可靠性领域，PCB的盐雾耐腐蚀能力直接关系到产品的使用寿命和安全性。猎板科技已通过ISO9001、IATF16949质量管理体系认证，以及ROHS、REACH、UL等产品认证。在封孔这个关键环节，猎板从三个层面构建了系统化的解决方案。

6.1 真空树脂塞孔：从根本上杜绝“封不牢”

过孔塞油和树脂塞孔，完全是两个量级。

过孔塞油：用阻焊油墨通过铝片或网版塞入过孔。行业验收标准通常要求塞孔不透光率≥95%。但油墨固化后有收缩率，大孔径容易塞不饱满。猎板的内部工艺规范明确指出：板内孔径≥0.45mm时，默认塞油会不饱满。

树脂塞孔：用专用环氧树脂填充过孔，固化后研磨平整。但同样是树脂塞孔，工艺也有高下之分：

• 丝印树脂塞孔：采用斜臂式印刷机，利用铝片网板将树脂油墨灌入孔内。成本相对低，但容易残留气泡、缝隙，塞孔不饱满。
• 真空树脂塞孔：在专用设备中先对整板抽真空，再用机械刮刀将树脂油墨贯穿整个孔内并冒出，最后以陶瓷磨板工艺磨平。真空环境从根本上解决了藏气问题。

猎板采用的就是真空树脂塞孔工艺。塞孔饱满、无气泡、无缝隙——这才是真正意义上的“把路堵死”。

6.2 孔铜厚度：不止是导电，更是结构强度

封孔之外，孔壁自身的品质同样关键。猎板孔铜默认18μm（IPC二级标准），同时在多层板领域推荐使用孔铜20μm，在设备通电中稳定性和电镀消耗均表现更佳。电镀采用微晶磷铜球，不同于传统工厂用二次回收铜角或铜块，完成的镀铜密度、延展性、有机杂质控制均更优。

猎板的出货标准要求热冲击可靠性达到288±5°C、10秒、3次。内部外观执行IPC-A-600标准，客户可指定Class 2或Class 3验收等级。

6.3 沉金工艺：精度控制决定微孔密度

沉金层本身的微孔密度，与工艺精度直接相关。猎板沉金工艺采用纳米级镀层控制技术，金层厚度精度可控制在**±0.02μm**。沉金厚度参数为Ni：120-200μ"、Au：1-3μ"，特殊需求可指定。

工艺精度越高，金层均匀性越好，微孔密度和贯通概率越低——这是从源头减少“通路”的关键。

写在最后

沉金板盐雾不过，很多工程师第一反应是“金层太薄”。但真相是：沉金层天生有微孔，盐雾失效的本质是微孔贯通导致镍层被腐蚀，跟金层厚不厚没有直接关系。

解决问题的正确路径是：查封孔 → 看微孔贯通情况 → 查镍层质量 → 最后才动金缸。

对于汽车电子、工业控制、电力电源、储能新能源、具身机器人等对可靠性要求极高的领域，封孔从来不是“能塞就行”，而是“怎么塞、用什么塞、塞完怎么验”的系统工程。

如果你的沉金板盐雾总过不了，别急着调金缸——先查封孔。
