PCB内层线路缺口的原因有哪些?如何从源头避免? 新闻资讯
发布时间:2026-08-05 09:13:27 29

在PCB制造领域,内层线路缺口是长期困扰工程师和采购人员的高频品质问题。随着电子产品向高密度、高可靠性方向演进——汽车电子、工业控制、电力电源、储能新能源以及具身机器人等高端应用领域对PCB的要求日趋严苛——线路缺口带来的风险被成倍放大。一个微小的缺口可能在高频信号线上造成阻抗突变,在电源层上削弱载流能力,甚至在热循环中演变为开路失效。理解缺口产生的根源,是工程师优化设计、采购筛选供应商的基础。

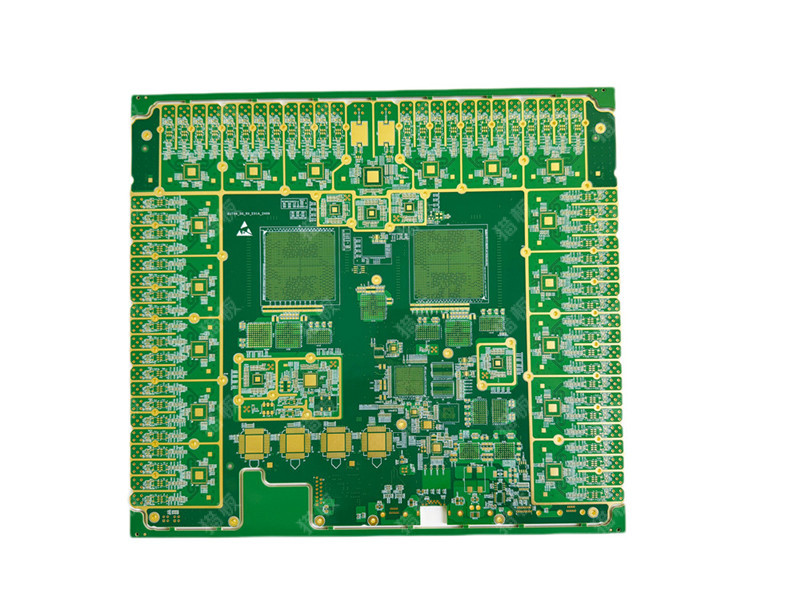

20层 罗杰斯高频板材 指定混压+不对称结构 板厚2.5mm 最小孔径0.2mm 高纵横比 44mil线路 树脂塞孔+孔口铺铜工艺-1.jpg

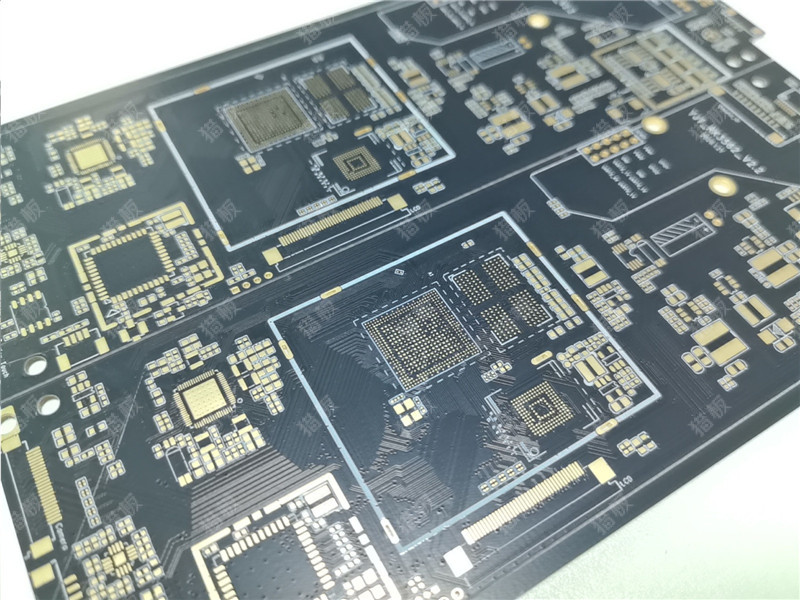

一、什么是内层线路缺口?为何它值得高度关注

内层线路缺口,是指PCB内层导体线路边缘或局部出现的非设计性铜层缺失。与开路不同,缺口未必导致线路完全断开,但它从根本上削弱了线路的截面积。对于承载大电流的功率线路,截面积减小意味着局部温升升高、电迁移风险加剧;对于高频信号线,缺口会破坏阻抗连续性,造成信号反射与波形畸变。

更棘手的是内层线路的隐蔽性。与外层线路不同,内层线路在压合成型后无法直接目视观察。如果缺口尺寸较小,常规的电气导通测试未必能够检出。只有在长期热循环、高压测试或极端环境应力下,问题才可能暴露——而此时PCB往往已完成SMT贴装甚至整机组装,返工成本极高。

二、缺口产生的四大根源

1. 蚀刻工艺失控——最普遍的缺口成因

蚀刻过度是造成线路缺口最常见的原因。内层线路的制作逻辑是:在覆铜板上通过干膜/湿膜形成抗蚀保护层,未被保护的铜在蚀刻液中被溶解,留下设计的线路图形。当蚀刻时间过长、蚀刻液浓度或温度偏高、喷淋压力不均时,本应保留的铜也会被过度溶解。

蚀刻过程中的侧蚀是另一个容易被忽视的因素。蚀刻液不仅垂直向下溶解铜,也会水平向抗蚀层下方侵蚀,导致线路底部变窄。当侧蚀严重时,线路边缘出现锯齿状凹陷,形成典型的缺口形态。

内层板两面铜箔厚度不同时,蚀刻控制的难度进一步增加——不同厚度区域的蚀刻速率存在差异,喷嘴压力的偏差均可能造成缺口甚至断线。

猎板处理建议: 猎板在DES超厚铜真空精密蚀刻连线上采用了喷淋式+真空蚀刻工艺——真空处理可吸附板面残留的已反应药水,让喷淋新液与铜面持续有效接触交换,有效避免了药水反应时的“沙滩效应”,从根本上减少因药水交换不彻底导致的线路毛边、锯齿和缺口问题。该设备采用全盘式、交错不对称侧喷设计及自动变频调压,可保障不同铜厚、线宽的连续交替生产管控。

在线宽控制方面,猎板根据蚀刻侧蚀量、光绘误差、图形转移误差对工程底片进行工艺补偿,确保成品线宽符合设计要求。线路外层成品铜厚方面,猎板可支持从0.5oz到4oz的常规厚度,并可定制最高15oz的超厚铜。

2. 图形转移缺陷——干膜/湿膜工艺的“隐形杀手”

图形转移是内层线路制作的前置工序,其质量直接决定了蚀刻的成败。在这一环节中,缺口可能源于多个节点:

贴膜不良。 干膜与基材铜箔贴合不紧密(如气泡、褶皱、压力不足),蚀刻时药液渗入贴合缝隙,导致线路被局部过度腐蚀。基材过薄时贴膜机压力不足也是常见诱因。

曝光问题。 曝光底片(菲林)上的灰尘、污渍、划痕会遮挡紫外线,导致对应位置的干膜未能充分固化,显影时被冲掉,蚀刻后形成定位性缺口。曝光能量不足会使抗蚀剂固化不充分、线宽变细;曝光过度则可能导致光晕效应,使设计外的微小区域被意外固化。

显影异常。 显影时间过长、浓度或温度偏高、喷淋压力过大,都会导致本应保留的抗蚀剂(尤其是细线条边缘)被溶解。显影液污染或老化同样会造成工艺不稳定。

猎板处理建议: 猎板在线路图形转移环节采用线路激光LDI曝光机,搭载专利技术的数字步进扫描光刻技术,线宽解析度最高可达40μm(1.6mil),对位精准度偏差±10μm。LDI技术无需菲林,自动识别匹配图形涨缩,从根本上规避了传统菲林曝光工艺中因底片脏污、划痕导致的定位性开路缺口问题。

在贴膜环节,猎板配备全自动线路贴膜机,采用双组双轮热温滚轮,实现平整、精准贴覆并进行二次压膜,为后续曝光工序提供保障。


3. 压合与内层污染——压合后才暴露的隐患

内层线路在完成蚀刻和AOI检测后进入压合工序。如果压合前内层板面存在污染物(灰尘、油污、氧化物、指纹等),这些污染物在压合过程中被封存在层间。在后续电镀时,药水可能渗入污染区域并镀上铜,形成内短;如果污染物导致局部结合力下降,在热应力下可能产生分层,进而牵拉内层线路造成缺口或断裂。

压合参数失控同样会产生问题。压力过高或时机不当会导致流胶异常,内层板密集线路间的气泡无法完全排出;压力不足则可能导致层间结合力不达标,埋下长期可靠性隐患。

猎板处理建议: 猎板的压合线专为多层PCB层压设计,可实现高多层板的精准压合。X-RAY检测机采用X光透射成像原理,对高多层线路板内层、压合、钻孔重合度进行透视成像检查,可有效监控压合后的内层品质。在材料端,猎板提供建滔/生益/罗杰斯等多样化的基材选择,超高TG260板材可满足严苛热应力环境下的可靠性要求。

4. 原材料缺陷——从源头埋下的隐患

覆铜板基材本身的缺陷是缺口问题的另一源头。铜箔的针孔、划痕、厚度不均、异物嵌入等先天缺陷,在蚀刻过程中会被放大——薄弱点更容易被完全蚀穿,形成缺口。铜箔与基材的结合力不足时,在钻孔、层压等后续工序的机械应力或热应力作用下可能发生局部剥离。

此外,铜箔表面粗糙度对干膜附着力有直接影响——过于光滑的HVLP铜面与感光膜结合力差,经过曝光、显影和蚀刻后容易造成批量线路开路和缺口。

猎板处理建议: 猎板在板材端建立严格的来料管控体系,采用建滔/生益等主流品牌板材,并可根据客户需求定制高频/高速板材(Rogers/台耀/Isola等)。对于高可靠性要求的汽车、工控领域产品,猎板可选用生益S1000-2M(TG170)等高TG板材,从材料源头降低热应力导致的线路失效风险。


三、为何不同领域的缺口容忍度差异巨大

同样是线路缺口,在消费电子和汽车电子中的接受度截然不同。IPC-A-600标准将PCB验收分为不同等级:Class 1/2允许缺口不超过导线宽度的20%,而Class 3(面向高可靠性应用)要求缺口不超过导线宽度的10%。

猎板的出货标准明确区分了不同等级的产品要求:

常规产品(IPC-A-600J II级):

  • 线路允许补线,对位精度±4MIL
  • PTH孔径公差±0.075mm,NPTH孔径公差±0.05mm
  • 翘曲度≤0.75%

高可靠性产品(IPC-A-600J III级):

  • 线路不允许补线,对位精度±3MIL
  • 阻焊偏移度±2.0mil,油墨厚度10-15μm
  • 外形精度公差±0.10mm(可指定±0.05mm)
  • 翘曲度≤0.5%
  • 可提供四线低阻飞测

对于汽车电子、工业控制、电力电源、储能新能源和具身机器人等高端应用,猎板默认按照III级标准进行管控——这意味着缺口等线路缺陷的容忍度被压缩到最低。

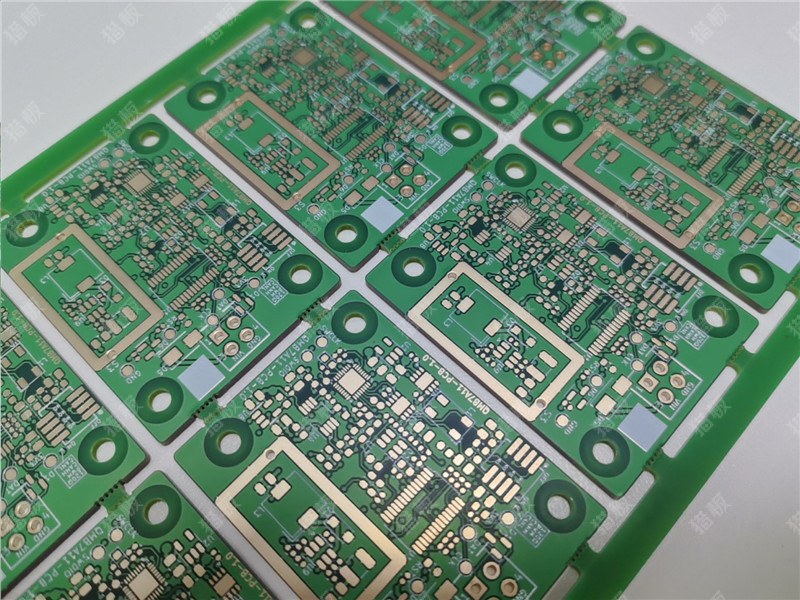

四、如何从源头防控内层线路缺口

从设计端:

  • 内层线宽线距设计应充分考虑工厂的制程能力裕量。猎板内层线路设计线宽/间距最小可达2mil/2mil(1/3oz基铜),但设计时建议预留适当的工艺窗口。
  • 对于阻抗控制线,信号线的缺口会影响整个测试波形,单点阻抗偏高、波形不平整,且阻抗线不允许补线。设计时应与工厂充分沟通阻抗控制要求。

从采购端:

  • 选择具备完整内层制程管控能力的供应商。猎板在内层线路检测环节配置了在线AOI自动光学检测机(大族品牌),最高识别精度可达50μm,适用于2mil线路高密度、高多层、高阻抗要求的产品检测。
  • 关注供应商的验收标准等级。猎板可提供IPC-A-600J II级和III级两种验收标准选项,采购可根据产品应用场景选择对应等级。
  • 对于高可靠性产品,要求供应商提供完整的出货报告、测试报告和阻抗报告。

从制造端(猎板的实践):

  • 蚀刻环节:DES超厚铜真空精密蚀刻连线配合真空蚀刻工艺,从化学机理上减少侧蚀和缺口
  • 图形转移:LDI激光直接成像技术替代传统菲林曝光,规避底片脏污导致的定位性缺口
  • 检测拦截:在线AOI全检+AVI自动外观检查机(25μm识别精度)的多重检测体系
  • 四线低阻测试:从行业惯用的二线导通测试升级为四线低阻测试,有效拦截孔铜偏薄、线路缺损等隐患

五、结语

PCB内层线路缺口从来不是单一原因造成的。它可能源于蚀刻参数的毫厘之差,可能来自干膜贴合的微米级瑕疵,也可能是原材料中一个看不见的针孔在制程中被放大。对于工程师而言,理解这些机理有助于在设计阶段预留合理的工艺窗口;对于采购而言,识别供应商在蚀刻、图形转移、检测等关键环节的制程能力,是确保交付质量的核心依据。

在汽车电子、工业控制、电力电源、储能新能源和具身机器人等高可靠性领域,线路缺口早已不是“可接受的小瑕疵”——它是关乎产品寿命与安全的品质红线。猎板通过LDI曝光、真空蚀刻、在线AOI全检和四线低阻测试等一系列技术手段,将内层线路缺口的风险控制在III级验收标准之内,为高端应用提供从样品到大批量的高可靠PCB定制服务。
