对于研发工程师和采购人员来说，PCB打样是产品从图纸走向实物的关键一步。一块电路板从设计到交付，涉及钻孔、电镀、线路曝光、蚀刻、阻焊、成型等数十道工序，任何一个环节的偏差，都可能导致功能失效甚至整批报废。市面上的PCB厂家数量众多，规模、设备、工艺能力参差不齐——选对了加速项目推进，选错了轻则延误交期，重则导致产品召回。

本文从工程师与采购的实际决策场景出发，结合真实工艺参数与出货标准，提供一套可落地的PCB定制打样厂家选型框架。

一、工程师视角：制程能力能否兜住设计需求？

工程师最关心的是：我的设计能不能被工厂稳定实现？ 这需要从以下几个核心参数逐一核验。

1. 层数与板厚：高多层设计的天花板在哪里？

高多层板是汽车电子、工业控制、电力电源等领域的刚需。以汽车ECU、BMS（电池管理系统）为例，4层已难以满足布线密度和信号完整性要求，6层、8层甚至更高层数成为常态。

猎板支持1至26层高多层PCB定制，板厚范围0.2mm至4.0mm，可定制至6mm。对于多数工业控制和汽车电子场景，这一覆盖范围已足够宽裕。在板厚公差方面，板厚≥1mm时公差为±10%，0.2mm≤板厚＜1mm时为±0.10mm。对于0.2mm超薄板，猎板在翘曲控制、钻孔毛刺、电镀均匀性等方面有专项工艺保障。

2. 线宽线距：精细线路能力的硬指标

线宽和间距是信号走线最基础的两个参数，也是设计师与工厂制程能力对接的第一道门槛。如果厂家的最小线宽能力无法覆盖设计，要么重新改版，要么换厂——两者都代价高昂。

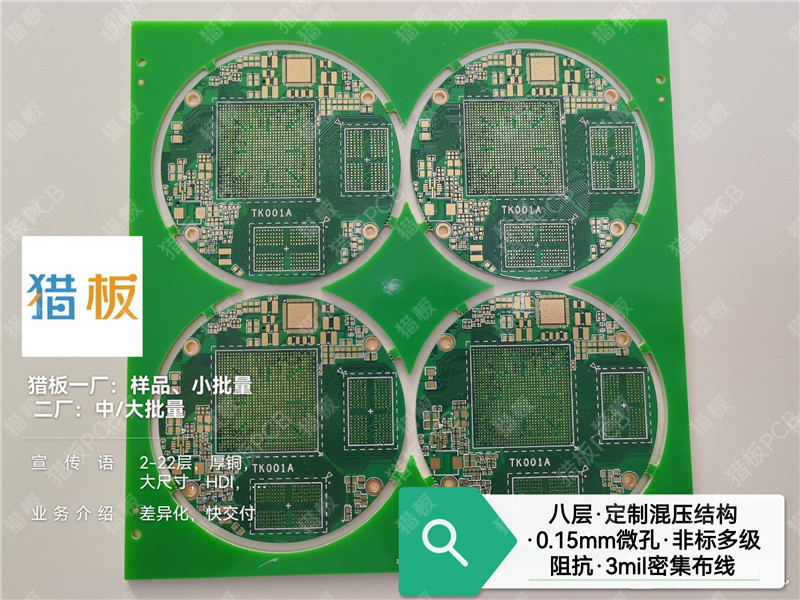

猎板稳定支持最小3mil/3mil的线宽线距，经特别定制可生产2/2mil的极限规格。不同铜厚下的线宽能力也有明确数据：

• 1/1oz：3mil/3mil
• 2/2oz：6mil/6mil
• 3/3oz：10mil/10mil
• 4/4oz：12mil/12mil

线路蚀刻公差为±20%，可指定±10%。线路外层图形对孔位精度可达±2mil。

3. 孔径与厚径比：孔铜品质的物理天花板

最小钻孔孔径决定了设计能容纳多小的过孔。猎板机械钻孔最小孔径为Φ0.15mm，HDI激光盲孔可精控至0.075mm。

厚径比（板厚÷孔径）决定了电镀液在孔内的交换能力。当厚径比超过10:1时，孔中心区域的铜沉积变得困难。猎板常规厚径比为10:1，可定制≤20:1。

孔径公差方面，PTH孔为±0.075mm（可指定±0.05mm），NPTH孔为±0.05mm。孔位公差为±0.05mm。

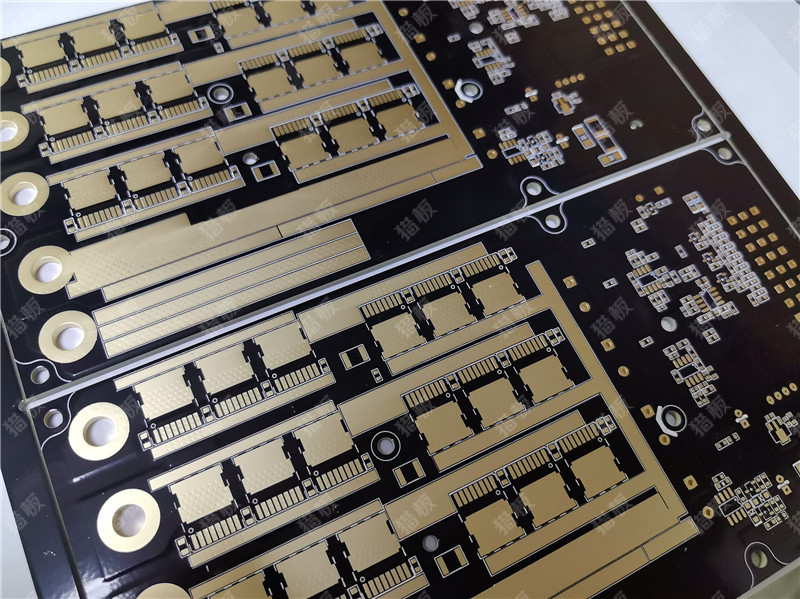

4. 铜厚能力：大电流设计的承载基础

铜厚直接决定PCB的载流能力和温升表现。在新能源汽车800V高压平台中，10oz厚铜PCB需同时满足200A载流能力。

猎板外层铜厚常规1oz至4oz，可定制至15oz；内层铜厚常规Hoz至3oz，可定制至8oz。成品铜厚方面，1oz交付实际为35-40μm，远高于行业规范要求的≥30μm。

5. 阻抗控制：高速信号的“生命线”

阻抗匹配是高速信号设计的关键。猎板阻抗公差最小可达±10%。阻抗测试仪参照IPC-TM-650标准及Intel技术标准，测试范围可覆盖单端10-150ohm、差分20-200ohm，测量精度误差为±1%。

6. 特殊工艺：定制需求能否被满足？

当设计涉及非常规工艺时，厂家的特殊定制能力就成为选型的决定性因素：

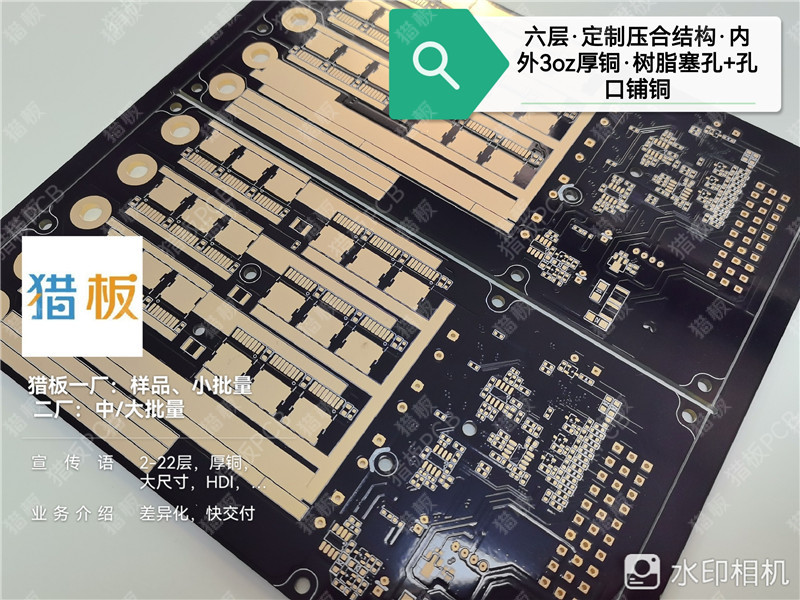

厚铜板：猎板厚铜已稳定实现15oz量产，外层铜厚可达3oz，内层铜厚支持2oz。在新能源汽车800V高压平台中，10oz厚铜PCB可同时满足200A载流能力、40W/m·K级导热效率及24G抗振性能。

高频/高速板：猎板支持Rogers系列、台耀系列、Isola等高频板材。采用罗杰斯RO4350B（Dk=3.48，Df=0.0037）与PTFE陶瓷填料基材，可将10GHz信号损耗降低至0.18dB/inch。

HDI板：猎板支持一阶4-10层、二阶6-10层配置。激光盲孔最小0.075mm，机械盲孔最小0.15mm。线路对位精度可达±3mil。针对HDI的微盲埋孔和电镀填孔工艺，猎板已实现稳定量产。

树脂塞孔/铜浆塞孔：塞孔孔径0.2-1.0mm，采用住友油墨。孔口凹陷控制方面，孔径≤0.4mm时凹陷≤15μm，孔径＞0.4mm时凹陷≤50μm。

沉头孔：支持180°沉头（深度≥0.2mm，公差±0.1mm，孔径2-6.2mm）和90°沉头（孔径2.8-7.5mm）。

特殊颜色油墨：支持工业灰、樱花粉、透明色，以及同面双色、同面多色等特殊定制。

镍钯金工艺：猎板镍钯金PCB主要面向汽车电子、工业控制、电力储能、新能源、具身机器人等高可靠性领域。镍厚120-200μ"，钯厚1-10μ"，金厚1-10μ"。

二、采购视角：品质保障与交付可靠如何验证？

采购最关心的是：交付的板子能不能用、能不能准时到？ 这需要从设备、品控、认证、交付四个维度综合评估。

1. 设备：先进设备是品质的基础保障

PCB制造涉及钻孔、电镀、线路曝光、蚀刻、阻焊、成型等多个工序，每一个环节的设备精度都直接影响最终产品的质量。

钻孔环节：猎板配备东台、大族等品牌数控钻机。东台钻机采用全线性马达，定位精度±0.05mm，自钻孔精度±0.018mm。大族钻机搭载定制进口西风主轴，控深钻孔精度可达±15μm。

线路曝光：猎板采用天准/源卓全自动高精密线路LDI曝光机，线宽解析度最高可达40μm（1.6mil），对位精准度偏差±10μm。LDI无需菲林，可直接将CAM资料成像在板面上，彻底规避传统菲林曝光工艺的开短路、图形涨缩、曝光不良等问题。

电镀环节：猎板采用台湾竞铭全自动垂直沉铜线和电镀线，深孔能力达13:1，镀铜均匀性≥97%。电镀采用微晶磷铜球，不同于传统工厂用二次回收铜角或铜块，镀铜密度、延展性和有机杂质控制均更优。

检测设备：猎板配备自动四线低阻测试机（从二线导通测试升级为四线，有效拦截孔铜偏薄、线路缺损等隐患）、在线AOI自动光学检测机（最高识别精度50μm）、X-RAY检测机（可检查30层以内高多层板的内层重合度）、显微切片金相显微镜、CMI600孔铜测试仪等全套检测设备。

2. 品控体系：从板材到出货，每一片都有“身份证”

可靠的PCB厂家应具备完善的质量管理体系。猎板的品控体系贯穿从原材料入库到成品出货的全流程，严格执行100%全检出货标准。

板材品控：猎板坚持选用建滔A级板材，常规1.6mm板材采用8张半固化片精密压制而成，用料扎实。同时支持生益等其他品牌板材。

验收标准分级：IPC-A-600将印制板分为三个等级：

• Class 1（一般电子产品） ：消费类产品，可靠性要求较低
• Class 2（专用服务电子产品） ：通信设备、工业控制、非安全关键的汽车电子等，需要持续运行和较长寿命
• Class 3（高性能/高可靠性电子产品） ：航空航天、医疗设备、汽车安全系统等“零容忍失效”场景

猎板的默认出货标准为IPC二级，覆盖绝大多数消费电子和工业控制需求；如客户有更高要求（如军工、医疗、新能源），可升级到三级。

II级与III级的核心差异主要体现在以下方面：

5μm的孔壁粗糙度差异在高频信号中直接影响导体损耗——粗糙孔壁会产生趋肤效应散射，导致信号衰减加剧。三级禁止补线的要求，倒逼前道工序的对位精度必须控制在±3mil以内。而更高的延展性意味着孔铜在热冲击环境下不易开裂。

物理性实验：猎板对成品进行焊锡可焊性测试（湿润面积大于95%，镀通孔完全湿润）和热冲击可靠性测试（288±5°C，10秒，3次）。

翘曲度控制：猎板常规翘曲度≤0.75%，可定制≤0.5%。

3. 认证资质：行业准入门槛

认证是工厂合规生产的证明。猎板已通过ISO9001、IATF16949质量管理体系认证，以及ROHS、REACH、UL等产品认证。

IATF16949是专门针对汽车行业供应链的质量管理体系标准，在ISO9001的基础上增加了汽车行业特定的要求。通过该认证，标志着猎板的PCB产品已满足汽车行业对稳定性、一致性的严格要求，可适配MCU电机控制器、车载充电机、汽车电源等汽车电子核心部件。

4. 交付能力：打样效率与批量产能

优秀的PCB打样服务商能将标准交期缩短至3-5天，甚至更快。猎板采用“互联网+工业4.0”的智慧工厂模式，依托自主研发的智能报价、审单、拼板、排产等生产管理系统，实现“智慧工厂，柔性制造”。珠海拥有2个自营生产基地，一期样品、小批量年产能30万平方米，二期中大批量年产能50万平方米。工厂总建筑面积25000+平米，配备先进制造设备520余台。支持24小时加急服务。

三、聚焦高端应用场景：汽车、工控、储能、新能源、具身机器人

猎板主要聚焦汽车电子、工业控制、电力电源、储能新能源、具身机器人等对可靠性和交付速度均有高要求的领域。

汽车电子：猎板已通过IATF16949认证，从设计评审、材料认证到过程监控、成品交付，全流程按汽车行业标准运行。在车规级PCB制造领域具备系统化的质量管控能力。

工业控制：工控设备普遍要求7×24小时不间断运行，设计寿命5-10年，PCB必须在耐热性、抗潮湿性和抗化学腐蚀能力上达到更高标准。猎板的高多层、厚铜、HDI等综合工艺能力可满足工控场景的严苛要求。

储能与新能源：猎板依托对局部厚铜工艺的深度研发，形成了从材料选择到成品交付的全链条优势。厚铜阻抗板在储能和新能源领域正成为“必选项”。

具身机器人：具身机器人对PCB的信号完整性、功率密度和小型化有着极高要求。猎板凭借高多层、HDI、厚铜等综合工艺能力，可为机器人关节驱动、传感器融合、主控单元等核心模块提供一体化定制方案。阶梯槽工艺通过优化空间布局，可在有限空间内有效布线和布局，为机器人的小型化和高集成度设计提供工艺支撑。

总结

选择合适的PCB定制打样厂家，工程师需要核验制程能力是否覆盖设计需求——层数、线宽线距、孔径、铜厚、阻抗、特殊工艺——每一个参数都可能成为设计落地的瓶颈；采购则需要验证品质保障体系和交付可靠性——设备精度、品控流程、认证资质、交付能力——每一个环节都决定着项目能否顺利推进。

一套可操作的评估框架是：先明确设计需求的技术参数边界，再对照厂家的制程能力表逐项核验；然后考察设备配置和品控体系，确认品质保障能力；最后通过小批量试单验证交付质量和时效。

在汽车电子、工业控制、电力电源、储能新能源、具身机器人等对可靠性和交付速度均有高要求的领域，PCB早已不是简单的“电路连接载体”，而是整机系统的性能底座与安全基石。选对PCB定制打样厂家，不仅是选一个供应商，更是为产品从研发到量产的全生命周期选择一个可靠的合作伙伴。
