在高压电子系统设计中，PCB层间介电强度——即相邻导电层之间绝缘介质层所能承受的最高电压——是最容易被低估却最致命的可靠性瓶颈之一。随着新能源汽车800V高压平台的广泛应用，PCB层间耐压要求已从常规50V提升至500V-2000V。工业电源、储能系统、具身机器人等领域的功率密度持续攀升，对层间绝缘可靠性的要求也水涨船高。

然而，许多工程师在设计阶段对层间耐压的认知存在一个普遍误区：将材料数据手册中的“介电强度”（如FR-4的20-50kV/mm）直接等同于实际产品的层间耐压能力。这个数值是实验室条件下纯介质材料的击穿场强，实际PCB层间耐压受介质厚度、层压质量、环境因素、制造公差等多重变量影响，设计值往往需要降额至理论值的1/3甚至更低。本文将依据IPC-2221等国际标准，结合猎板在高多层、厚铜、高压领域的实际制程能力，从材料、设计、工艺、测试四个维度系统解读PCB层间介电强度的设计与实现。

一、理解层间介电强度：从标准到工程实践

IPC-2221是PCB层间绝缘设计的核心依据。 该标准给出了相邻导体层间绝缘耐压的经验公式：V = K × D，其中V为耐压值（V），D为介质层厚度（mm），K为材料系数。对于常规FR-4材料，K值取1500V/mm；高可靠性场景需下调至1000-1200V/mm。

需要特别注意的是，这个公式计算的是理论耐压值，工程设计中必须叠加安全裕量。根据UL/IEC安规要求，功能绝缘需满足1.5×工作电压+500V，加强绝缘则要求2×工作电压+1000V。实际设计中通常还需额外考虑温度、湿度、老化等因素，总安全系数往往达到2-4倍。

以FR-4为例，不同介质厚度对应的理论耐压与实际设计建议值如下：

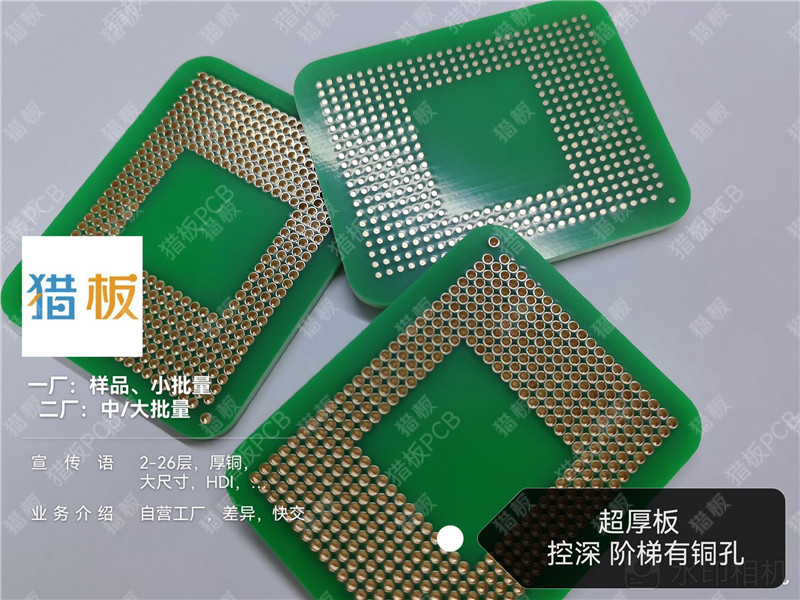

猎板处理建议： 针对汽车电子、工业控制等高压高可靠性场景，猎板建议在设计阶段即明确工作电压与安全裕量要求，并依据IPC-2221标准进行层压结构设计。对于需要承受1000V以上工作电压的应用（如新能源汽车电控、储能逆变器），推荐采用≥0.4mm的芯板厚度或增加PP半固化片层数。猎板可提供4-26层定制压合结构，支持特殊混压结构及定制介质厚度，从设计源头保障层间绝缘可靠性。

二、材料选择：介电强度是起点，不是终点

FR-4是PCB行业最常用的基材，其介电强度在实验室条件下可达20-50kV/mm。但在实际工程设计中，绝不能直接采用这个数值。原因在于：

材料等级差异显著。 不同TG值、不同供应商的FR-4，其介电性能存在明显差异。猎板常见FR-4板材包括建滔KB6164（TG140）、KB6165F（TG150）、KB6167F（TG170）以及生益S1000-2M（TG170）等多个等级。高TG材料在高温下的介电强度保持能力优于普通TG材料，对于高压大功率场景尤为关键。

高频/高速板材具有不同的介电特性。 Rogers、台耀等高频板材的介电强度可达50kV/mm以上，但其层压工艺要求更为严苛，对生产控制能力提出了更高要求。

环境因素导致性能降额。 高温会使介电强度下降，高湿环境（如85℃/85%RH）下吸潮后耐压可能降低30-50%。对于汽车电子、户外电源等应用，必须考虑极端环境下的性能衰减。

此外，层压质量同样是决定层间绝缘可靠性的关键变量。压合气泡、杂质、树脂填充不均等缺陷会导致局部耐压骤降。芯板（Core）与半固化片（Prepreg）的工艺特性不同：Core的介质厚度由芯板标称厚度决定，耐压可靠性相对稳定；而Prepreg区域的厚度在层压过程中受树脂流动影响较大，气泡、空洞等缺陷风险更高，相同标称厚度下外层到邻近层的绝缘可靠性低于内部芯材。

猎板处理建议： 猎板在材料端提供建滔/生益/罗杰斯等多品牌选择，支持黄芯/无卤素/黑芯/白芯以及超高TG260等定制基材。针对高压应用场景，猎板推荐选用高TG板材（TG≥170）以保障高温环境下的介电性能稳定性。同时，猎板采用高精度压合设备及严格的过程管控，通过X-RAY检测机对高多层板内层压合重合度进行透视成像检查，有效规避层压气泡、分层等品质隐患。

三、设计阶段的层间耐压计算与叠层优化

层间耐压设计的核心逻辑可以简化为：耐压能力 ≈ 介电强度 × 绝缘层厚度。但工程实践中，设计师需要关注以下几个关键维度：

介质厚度的精确控制。 猎板的最小绝缘层厚度可达0.07mm（PP胶片压合后厚度），芯板厚度最小0.15mm（可定制最小0.10mm）。对于不同电压等级的应用，建议参考以下设计基准：

外层到内层的设计需更保守。 由于外层与内层之间的绝缘依赖于Prepreg的层压质量，相同标称厚度下，外层到邻近层的绝缘可靠性低于内部芯材之间的绝缘。设计师在分配层间介质厚度时，应优先保证高压区域外层到内层的绝缘裕量。

高压区域的布局策略。 避免在高压区跨分割平面走线；高压差分对相邻层走线应错开≥3倍介质厚度；导体边缘的尖锐拐角会造成电场集中，显著降低局部耐压，设计时应采用平滑走线。

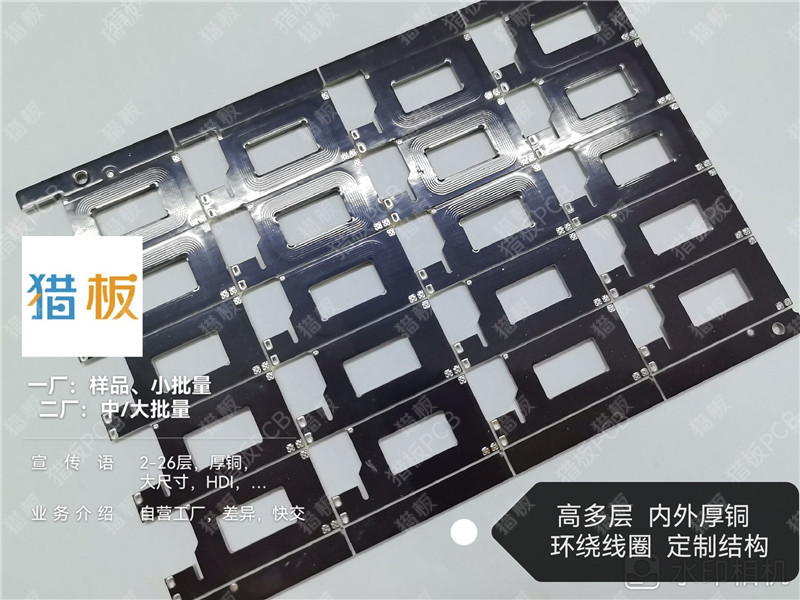

猎板处理建议： 猎板可提供从4层到26层的定制压合结构设计支持。针对高压应用（如储能逆变器、新能源汽车电控），猎板建议采用以下叠层策略：高压层之间使用≥0.2mm的PP介质层；关键绝缘层采用双PP或多PP结构以提升耐压与抗击穿能力。对于厚铜板（2oz及以上），猎板特别强调单PP风险较高——由于介质层过薄，容易发生内层击穿而造成短路，推荐采用双PP或多PP结构。此外，猎板支持定制压合结构及特殊混压结构，可在不改变板厚的前提下优化层间介质分配。

四、生产工艺对层间绝缘可靠性的影响

设计再完美，如果生产工艺无法保障，层间绝缘可靠性依然无从谈起。以下四个工艺环节对层间耐压影响最为直接：

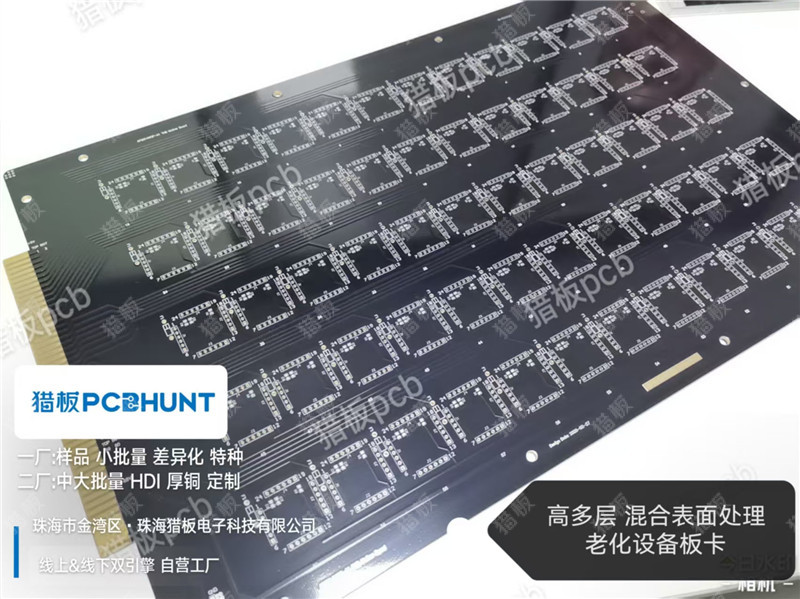

层压质量是核心中的核心。 层压过程中产生的气泡、分层、树脂填充不均会直接成为击穿的薄弱点。猎板配备专业压合线，可满足高多层板的层压加工需求，保障层间结合力与平整度。同时，X-RAY检测机可对高多层板内层、压合、钻孔重合度进行透视成像检查，10倍光学放大，可满足0.15mm小孔、板厚最大10mm、层数最多30层的品质检查。

钻孔质量影响孔壁与内层铜环之间的耐压。 孔壁粗糙度、树脂钻污残留会显著影响绝缘性能。猎板采用东台/大族高精度数控钻机，定位精度±0.05mm，自钻孔精度±0.018mm。同时，猎板在沉铜前对所有双面及多层板默认进行除胶处理，彻底清除钻孔过程中产生的胶渣，保障孔壁洁净度。

电镀均匀性影响层间电场分布。 镀铜不均匀会导致局部电场集中，降低耐压能力。猎板采用台湾竞铭全自动龙门电镀线，镀铜均匀性≥97%，深孔能力≥90%，纵横比可达10:1。猎板采用微晶磷铜球完成电镀，其完成的镀铜密度、延展性、有机杂质均优于传统工厂用二次回收铜角或铜块。

阻焊层厚度对介电性能有辅助作用。 对于厚铜板，猎板会自主加厚阻焊以充分保障介电性能。猎板阻焊厚度一般≥10um，针对厚铜板会进一步加厚。

猎板处理建议： 猎板珠海拥有2个自营生产基地，配备520余台先进制造设备，从压合到电镀全流程自主管控。针对高压高可靠性产品，猎板可提供定制化工艺方案：孔铜厚度可选择18um、20um、25um、30um、35um多个等级；表面成品铜厚实际交付值优于行业标准；翘曲度可控制在≤0.5%（优于IPC标准的0.75%）。

五、验证与测试：从设计仿真到量产管控

层间耐压设计是否达标，最终需要通过严格的测试来验证。以下是行业通用的测试方法与猎板的实践：

Hipot测试（耐压测试）是层间绝缘最直接的验证手段。 IPC-TM-650 2.5.7标准规定，层间耐压测试通常施加1.5-3kV DC/1分钟。UL认证通常要求耐压≥2×工作电压+1000V。量产前建议进行Hipot测试（如3kV DC/5s无击穿），潮湿环境应用还需进行85℃/85%RH预处理48小时后的耐压测试。

CAF测试是高压应用的关键可靠性验证。 随着新能源汽车800V高压平台的推广，CAF（导电阳极丝）失效已成为行业关注焦点。CAF测试通常在1000V/1000h条件下进行，评估材料与工艺在高压、高湿、长期通电环境下的抗离子迁移能力。

阻抗与介电性能的关联测试。 对于高频高压场景，还需关注介电常数（Dk）和损耗因子（Df）在高压下的稳定性。猎板配备阻抗测试仪，测试范围可满足单端特性10-150ohm、差分20-200ohm，测量精度误差为±1%。

猎板处理建议： 猎板可提供完整的测试报告体系，包括出货报告、测试报告、阻抗报告。对于汽车、医疗、军工等高可靠性产品，猎板支持选用四线低阻测试——精度可达0.1μΩ-0.1mΩ，通过独立电压回路消除干扰，尤其擅长检测是断非断线路的高阻异常及孔铜异物导致的阻值波动。猎板还可根据客户需求进行耐压测试。针对高压CAF风险，猎板在材料选型阶段即关注板材的CAF性能，并通过严格控制钻孔、除胶、电镀等工艺参数，降低离子迁移风险。

总结

PCB层间介电强度从来不是一个可以简单套用材料手册数值的设计参数。从IPC-2221的标准公式到实际产品的可靠耐压，中间隔着材料等级选择、叠层结构优化、生产工艺控制、测试验证闭环等多个环节。每一个环节的疏漏，都可能成为高压击穿的导火索。

对于汽车电子、工业控制、电力电源、储能新能源、具身机器人等高压高可靠性领域，层间绝缘设计必须以“安全裕量优先”为原则，在设计阶段预留充足余量，在材料端选用高TG、高可靠性板材，在工艺端依托具备完整制程能力的PCB制造商实现设计意图。猎板在高多层、厚铜、HDI等领域的特殊定制能力，以及对IPC-A-600H三级标准的支持，为工程师提供了从设计到量产的全链路保障——让每一块PCB在高压环境下都能可靠运行，是设计端与制造端共同的使命。
