新能源汽车为什么离不开厚铜PCB?厚铜PCB制造有哪些挑战? 新闻资讯
发布时间:2026-07-24 14:36:38 33

2024年全球汽车厚铜PCB市场规模估值达6.72亿美元,预计到2031年将增长至14.06亿美元,年复合增长率达11.0%。这一增长速度远超传统PCB市场,背后是新能源汽车产业对高功率、高可靠性电路方案的迫切需求。

厚铜PCB——通常指成品外层铜厚≥3oz(约105μm)的印制电路板——正在从“小众选择”走向“主流标配”。车载逆变器、OBC(车载充电器)、电池管理系统、电机控制器等核心模块,工作电流往往在几十安培至上百安培,瞬态冲击电流峰值更高。普通PCB的1oz铜箔在这样的场景下如同“细水管应对洪峰”,而厚铜PCB则像“主干道分流”,从物理层面解决了大电流带来的发热、压降和可靠性问题。

但对于工程师和采购而言,真正需要回答的问题是:厚铜PCB到底好在哪里?以及,它为什么这么难做?


一、为什么是汽车电子的最佳搭档?

1.1 载流能力:物理定律决定的优势

PCB的载流能力与铜箔截面积成正比。铜箔厚度增加,导线横截面积变大,电阻相应减小。以新能源汽车的电机控制器为例,需承载巨大电流,同时要耐受车辆行驶中的剧烈震动与-40℃至125℃的温度循环。厚铜层不仅能满足大电流传输需求,其出色的机械强度还能抵抗振动冲击,减少线路断裂风险。

猎板厚铜PCB的成品铜厚覆盖1oz至15oz全等级定制能力,其中1oz成品铜厚实际交付≥35μm、2oz≥63μm、3oz≥98μm,远超行业IPC标准的下限要求。对于更高铜厚需求,猎板可定制最高15oz。

1.2 散热管理:铜本身就是最好的散热器

厚铜层如同高效的散热鳍片,能够快速将电路产生的热量散发出去,降低设备温度,延长设备使用寿命。加厚铜层增强的热容量可以吸收瞬态热峰值,同时保持稳定的结温。在汽车应用中,过量的热量可能导致系统故障或寿命缩短——厚铜PCB直接从材料层面解决了这一痛点。

1.3 可靠性:不只是“厚”那么简单

汽车电子对可靠性的要求远超消费电子。猎板针对汽车、工业控制等领域的厚铜产品,在多个维度建立了品质壁垒:

  • 孔铜厚度:行业常规孔铜平均值仅15-18μm,猎板默认18μm以上,并可提供20μm、25μm、30μm、35μm多个等级选择。多层板领域推荐使用孔铜20μm,在设备通电中稳定性和电耗消耗均表现更佳。
  • 电镀均匀性:采用台湾竞铭全自动龙门电镀线,镀铜均匀性≥97%,深孔能力≥90%,板厚与孔纵横比可达到13:1。采用空气能中央热水循环系统替代传统电力加热管,防止金属杂质污染,规避药温不均衡带来的品质隐患。
  • 验收标准:默认IPC-A-600H二级标准,客户可指定三级标准。猎板出货标准中,针对高可靠性需求的产品可执行IPC-A-600J三级验收标准。

1.4 TG值与厚铜的协同效应

厚铜板通常配合高TG板材使用。TG值越高,印制板的耐热性、耐潮湿性、耐化学性、耐稳定性等特征都会相应提高。猎板提供建滔KB6167F(TG170)、生益S1000-2M(TG170)等多种高TG板材选择,与厚铜工艺形成“1+1>2”的可靠性叠加。


二、厚铜PCB面临的生产难点

厚铜PCB的市场需求明确,但制造难度同样显著。“厚铜板制造的核心痛点主要集中在蚀刻、层压、钻孔、电镀等环节”。以下逐一解析:

2.1 难点一:蚀刻——侧蚀是最大的敌人

厚铜板需要更长的蚀刻时间,蚀刻液与铜之间的反应更加剧烈,容易形成锯齿状边缘,线路下蚀严重。随着铜层厚度的增加,侧蚀(Undercut)现象会异常显著。侧蚀加剧导致线宽变形,蚀刻因子可能超过1:3——这意味着线路的精度和阻抗控制将面临巨大挑战。

猎板的解决方案:

猎板采用DES超厚铜真空精密蚀刻连线设备,将线路显影、精密真空蚀刻、退膜清洁三段工序整合为水平连线式设计。蚀刻段采用喷淋式+真空蚀刻工艺,真空处理可吸附板面残留的已反应药水,让喷淋新液与铜面持续有效接触交换,优先避免了药水反应时的“沙滩效应”。这套方案有效保障了厚铜线路的品质,解决了传统喷淋蚀刻药水交换不彻底导致的线路毛边、锯齿问题。

此外,猎板采用负片电镀减法生产工艺——先针对整板面加厚铜,再针对无需保留的基材位进行酸性蚀刻。相比传统正片加法工艺,负片工艺的镀铜密度、均匀性、线路工整度和蚀刻精准度均更优。

2.2 难点二:层压——厚铜与树脂的“性格不合”

厚铜与半固化片(PP)在高温高压条件下流动填充困难。厚铜与基材的热膨胀系数差异显著,在冷热循环过程中容易积累应力,导致板面翘曲,在多层板压合时这一问题更为突出。多层板压合时铜与树脂结合力不足,容易起泡。

猎板的解决方案:

猎板拥有完整的高多层压合产线,可支持4-26层高多层定制。针对厚铜多层板,猎板在压合工艺中采取双PP或多PP设计——单PP由于介质层过薄,容易发生内层击穿而造成PCB短路。双PP或多PP可以提升厚铜板的耐电性与抗高压击穿的能力。

在翘曲度控制方面,猎板常规标准≤0.75%,可定制≤0.5%。

2.3 难点三:钻孔——刀具的“磨损战”

厚铜板的钻孔难度较大,容易出现钻孔毛刺、孔壁粗糙等问题。铜层越厚,钻头需要切削的金属越多,刀具磨损越快,孔壁质量越难保证。

猎板的解决方案:

猎板配备东台、大族等品牌数控钻机。以大族最新款创新型高精度六轴双台面双控数控钻孔设备为例,采用花岗岩底座、双龙门结构、XYZ轴直线电机驱动,重复定位精度±0.05mm,自钻孔精度±0.018mm。设备配备自动刀径/断刀检测,全面杜绝槽孔歪斜、漏钻孔、孔径不符等问题。

在孔径能力方面,猎板最小钻孔孔径Φ0.15mm,最大Φ6.5mm,板厚孔径比常规可达10:1。

2.4 难点四:阻焊覆盖——厚铜台阶处的“覆盖盲区”

阻焊油墨在厚铜台阶处覆盖不均,容易脱落。厚铜线路与基材之间存在明显的高度差,常规的一次印刷难以实现均匀覆盖。

猎板的解决方案:

猎板采用全自动CCD三机连印阻焊印刷机+全自动塞孔整平丝印机,实现CCD塞孔+整平+正反面一体化丝印作业。针对厚铜板,猎板会自主加厚阻焊,充分保障介电性能。阻焊厚度一般≥10μm,线脚阻焊油墨最小≥8μm。

阻焊桥方面,绿油最小4mil,黑/白/粉色最小5mil。阻焊对位精度公差±3mil。

2.5 难点五:电镀均匀性——厚铜不能“厚此薄彼”

厚铜板的电镀需要在高铜厚条件下保证孔内和板面的均匀性。纵横比越高,孔内电镀难度越大。猎板的沉铜板电孔电镀纵横比常规10:1,可定制≤20:1。

猎板的解决方案:

猎板的电镀采用微晶磷铜球,不同于传统工厂用二次回收铜角或铜块,其完成的镀铜密度、延展性、有机杂质控制均更优。竞铭全自动龙门电镀线的深孔能力≥90%,纵横比可达13:1。镀铜延展性在高端出货标准中≥20%。

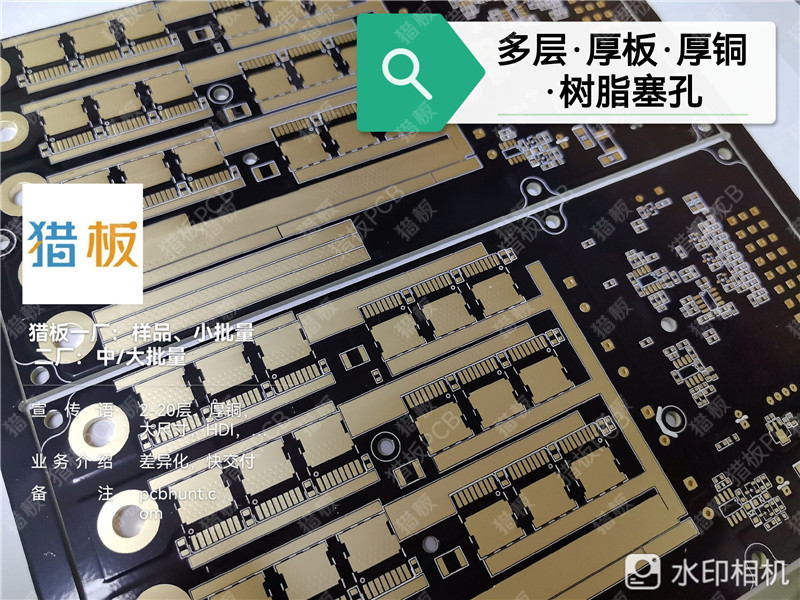

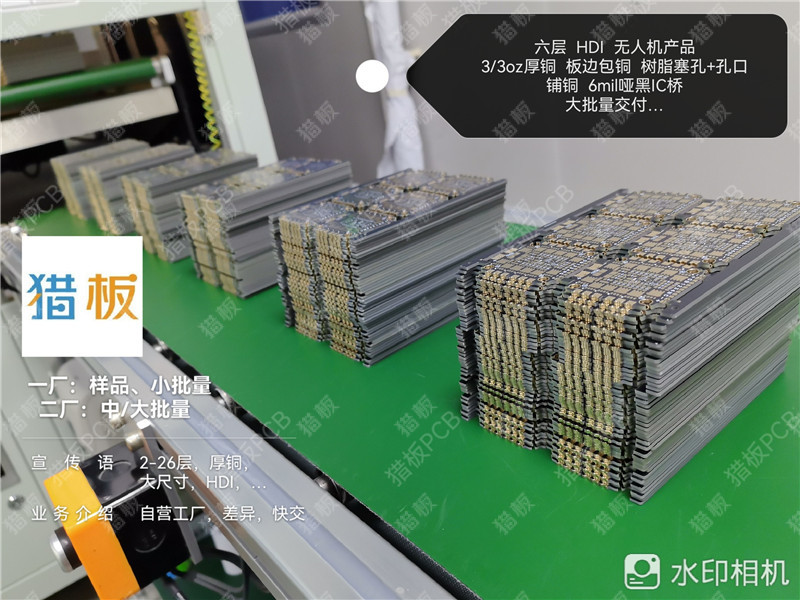

六层 HDI无人机产品33oz厚铜 板边包铜 树脂塞孔+孔口铺铜 6mil哑黑IC桥大批量交付....jpg

三、从“能做”到“做好”:猎板的品质体系

厚铜PCB的制造难点决定了这不是一个“谁都能做”的生意。从“能做”到“做好”,需要完整的品质体系支撑:

检测能力:猎板配置CMI600孔铜测试仪(牛津)、CMI165表面铜厚测试仪(牛津)、显微切片金相显微镜、X-RAY检测机、四线低阻测试机等全套检测设备。四线低阻测试精度达0.1μΩ~0.1mΩ,通过独立电压回路消除干扰,尤其擅长检测“是断非断”线路的高阻异常、孔铜异物导致的阻值波动。

认证体系:已通过ISO9001、IATF16949质量管理体系认证,以及ROHS、REACH、UL等产品认证。其中IATF16949是汽车行业专用的质量管理体系认证,是进入汽车供应链的“敲门砖”。

生产规模:珠海2个自营生产基地,总建筑面积25000+平米,一期样品/小批量年产能30万平方米,二期中大批量年产能50万平方米。

四、总结:厚铜PCB的价值在于“系统性能力”

厚铜PCB之所以成为汽车电子的最佳搭档,根本原因在于它从物理层面解决了大电流、高功率场景下的载流、散热和可靠性问题。但厚铜PCB的价值并不只在于“铜厚”本身——它考验的是PCB工厂在蚀刻、层压、钻孔、电镀、阻焊等全制程的系统性能力。

对于工程师而言,选择厚铜PCB供应商时,不能只看“能不能做”,更要看“做得好不好”——铜厚均匀性、孔铜厚度、蚀刻精度、阻焊覆盖、翘曲控制,每一个细节都决定了产品在-40℃到125℃温度循环和十年使用寿命中的表现。

对于采购而言,厚铜PCB的“便宜”往往意味着风险——单PP压合、低等级铜材、省略检测工序,这些“省成本”的做法可能在批量装车后酿成灾难性后果。选择具备完整制程能力、完善检测体系和行业认证的供应商,才是真正的成本最优解。

猎板在厚铜PCB领域已形成从材料选型(建滔/生益/罗杰斯等)到工艺实现(负片电镀+真空蚀刻+真空树脂塞孔)再到品质保障(四线低阻测试+IATF16949)的完整闭环能力。对于汽车电子、工业控制、电力电源、储能新能源等领域的厚铜PCB需求,这或许是一个值得深入考察的选择。
