在智能穿戴、折叠屏手机、微型医疗设备、汽车电子等前沿领域快速发展的背景下，PCB正从传统的1.6mm厚度向0.4mm甚至0.2mm的超薄方向演进。薄板PCB凭借其轻薄化、高密度集成的优势，能够为终端产品减重达30%，但制造工艺的复杂性远超厚板。翘曲变形、钻孔毛刺、电镀均匀性差是薄板加工的三大核心难点。猎板科技聚焦汽车电子、工业控制、电力电源、储能新能源、具身机器人等领域，从生产交期、品质保障、工艺能力、特殊定制、生产设备五个维度，为工程师提供一套兼顾速度与品质的薄板PCB加工解决方案。

一、生产交期：体系化的效率保障，而非单一环节提速

薄板PCB的快速交付面临诸多挑战——从工程设计到生产排期，再到压合、钻孔、电镀，每一步都充满不确定性。猎板的快速交付能力源于“互联网+工业4.0”智慧工厂模式的全链路优化。

自主研发的智能系统驱动效率提升。 猎板自主研发了智能报价、审单、拼板、排产等生产管理系统，通过数据化和系统化管理大幅缩短研发周期。传统模式下，薄板加工需要反复人工审核和排期调整，而猎板的系统化管理实现了从订单到出货的全流程数字化管控。

双生产基地保障产能弹性。 猎板在珠海拥有2个自营生产基地，总建筑面积25000+平米。一期聚焦样品和小批量，年产能30万平方米；二期面向中大批量，年产能50万平方米，实现了“样品→中小批量→大批量”的无缝衔接。

加急场景下的快速响应。 PCBA组装最快1天出货，支持一片起贴、可插件，且无工程费和无开机费。对于需要快速验证薄板设计的工程师而言，这种响应速度意味着更短的研发迭代周期。

在实际交付中，有客户反馈0.4mm薄板在猎板生产“交期很快，品质很好”。这种效率并非来自单一环节的提速，而是从接单到出货全链路的体系化保障。

二、品质保障：从板材到出货，全流程高标准管控

薄板PCB因厚度极低，在层压过程中易受热应力影响导致翘曲或分层。传统工艺中，多层板翘曲度超过1%即可能报废。猎板从材料源头到成品出货建立了完整的品质管控体系。

板材源头的一线品牌保障。 板材选用建滔、生益等一线品牌，包括KB6164（TG140）、KB6165F（TG150）、KB6167F（TG170）、生益S1000-2M（TG170）等多等级板材。高频板材覆盖Rogers、台耀等系列。不同TG值的板材对应不同的使用场景——TG值越高，印制板的耐热性、耐潮湿性、耐化学性、耐稳定性等特征都会相应提高，可靠性越高。工程师在选型时，应根据产品使用环境（温度、湿度、盐分含量、冷热温差、持续通电、高压等）以及产品是否自发热等因素综合判断。

孔铜厚度：长期可靠性的核心。 行业常见要求孔铜平均≥18um，单点最小值常在16um左右。猎板默认执行18um以上（IPC二级标准），并可依需选择20um、25um、30um、35um多个等级。对于汽车电子、工控等高稳定性场景，建议优先选用≥20um孔铜。多层板领域推荐使用孔铜20um，在设备通电中稳定性和电镀消耗均表现更佳。猎板的电镀采用微晶磷铜球，不同于传统工厂用二次回收铜角或铜块，其完成的镀铜密度、延展性、有机杂质控制均更优。

成品铜厚的实测数据。 行业规范要求1oz≥30um，猎板实际交付喷锡板33-38um，沉金板35-40um，OSP板31-38um。外层采用负片电镀减法工艺，先针对整板面加厚铜再针对无需保留的基材位进行酸性蚀刻，其镀铜密度、均匀性、线路工整度和蚀刻精准度均优于传统正片加法工艺。

验收标准可选IPC二级或三级。 内部外观默认执行IPC-A-600H二级标准，客户可指定三级。二级与三级在多个维度存在差异：孔铜平均厚度（18-20um vs 20-25um）、翘曲度（≤0.75% vs ≤0.5%）、线路是否允许补线等。三级标准更为严苛，适合汽车电子、医疗设备等高可靠性项目。猎板出货标准中，三级标准还包含四线低阻飞测等额外检测项。

三、工艺能力：覆盖薄板的精度极限与复杂需求

薄板PCB的加工精度要求远高于常规板——线宽精度需达0.076mm（3mil），阻抗偏差需控制在±8%以内。猎板的工艺能力覆盖了从基础薄板到高难度特种板的广泛需求。

层数与尺寸。 支持1-26层通孔板及盲埋孔板，最大生产尺寸1000×600mm。板厚最小0.20mm，最大4.0mm（可定制≤6mm）。对于0.2mm的超薄板，行业内普遍认为加工难度大、成本高、易变形，猎板通过专用设备和工艺实现了稳定量产。

线路精度。 外层设计线宽/间距极限达2mil/2mil（1/3oz铜厚），内层同样支持2mil/2mil。蚀刻公差常规±20%，可指定±10%。线路采用激光直接成像（LDI）技术，误差率低于3%。LDI曝光机采用专利技术的数字步进扫描光刻技术，线宽解析度最高可达40um（1.6mil），对位精准度偏差±10um，彻底规避了传统菲林曝光工艺的开短路、图形涨缩、曝光不良等问题。

阻抗控制。 不同于部分同行仅做理论计算而不实测，猎板在理论值计算后额外拼阻抗条并用专业阻抗测试仪进行实测验证。阻抗公差最小±10%。阻抗测试仪参照IPC-TM-650标准及Intel技术标准，测量精度误差为±1%，最小精确值0.01ohm，充分满足阻抗产品在制及成品段的阻抗品质监控。

厚铜能力。 外层成品最大4oz（可定制≤15oz），内层最大3oz（可定制≤8oz）。针对厚铜板，推荐采用双PP或多PP结构以提升耐电性和抗高压击穿能力——单PP由于介质层过薄，容易发生内层击穿而造成PCB短路。厚铜板的加工中，DES超厚铜真空精密蚀刻连线采用喷淋式+真空蚀刻工艺，有效避免了药水反应时的“沙滩效应”，保障了厚铜线路的品质。

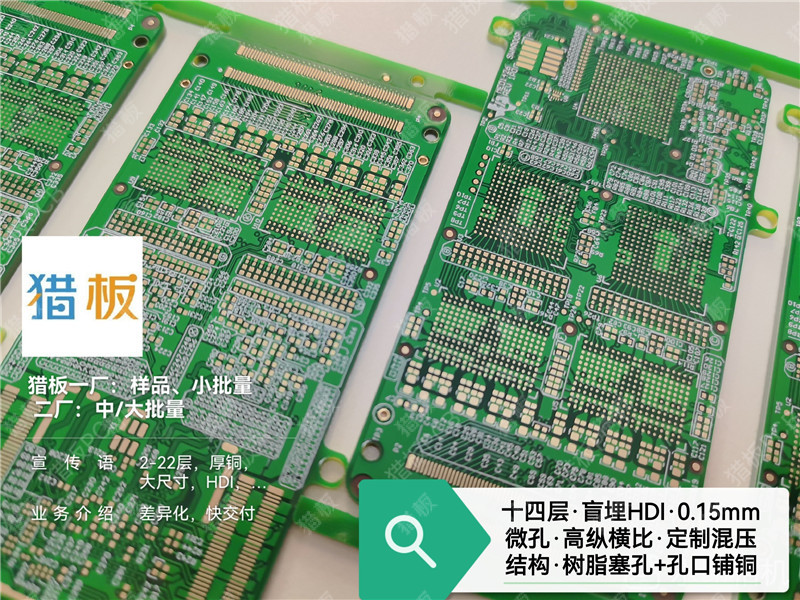

HDI能力。 支持一阶（1+N+1）和二阶（1+1+N+1+1）结构。最小线宽间距2/2mil，激光盲孔最小0.075mm。对于有激光盲埋孔的HDI板，所有通孔孔铜默认为13um，如需机械埋孔或通孔孔铜大于18um需单独说明。激光填孔电镀通过电镀技术将铜填充到孔中，确保孔的表面完全金属化。

翘曲度控制。 通过全自动压合设备和AOI光学检测系统，将翘曲度精准控制在≤0.75%，可定制≤0.5%。IPC标准中，按住三个角测量一个角的翘曲，不超过对角线的0.75%为合格。薄板翘曲控制是一个系统工程，需要从设计对称性、材料选择、压合工艺等多维度综合管控。

四、特殊定制：覆盖基材、工艺、公差、油墨等多维度

工程师在薄板PCB设计中常常面临标准工艺无法满足的特殊需求。猎板的特殊定制能力覆盖了基材、工艺、公差、油墨等多个维度。

基材定制。 可选黄芯、无卤素、黑芯、白芯、超高TG260、透明玻璃等基材。高频高速板材覆盖Rogers系列、台耀系列、Isola（伊索拉）等。无卤素板材按照JPCA-ES-01-2003标准，氯、溴含量分别小于0.09%Wt，适用于环保要求严格的终端产品。

特殊工艺。 涵盖电金/镍钯金/沉锡、铜浆/树脂塞孔、阶梯孔（槽）、背钻、揭盖等。树脂塞孔采用真空工艺，在专用设备中先对整板面完成抽真空后用机械刮刀将树脂油墨贯穿整个孔内并冒出，塞孔饱满无空泡不透光，优于丝印方式易残留气泡和缝隙的问题。

沉金厚度的工艺建议。 沉金常规能做到的厚度为1-3u"，超过之后不可避免会有镍腐蚀风险，容易发红甚至氧化，可能导致虚焊、掉件。工程师在设计时应根据实际需求合理选择沉金厚度，避免过度追求高厚度而牺牲可靠性。

过孔处理方式的选择。 过孔盖油（单面印刷方式，孔口可能发红属正常现象）、过孔塞油（标准以对光照孔不透白光为准，孔≥0.45mm时塞油可能不饱满）、树脂塞孔（饱满无空泡不透光，推荐用于高可靠性场景）。对于BGA区域的过孔，建议采用过孔塞油或树脂塞孔，若采用盖油工艺容易出现焊接短路的风险。

定制公差。 板厚公差、孔径公差、线宽公差、外形公差均可定制。外形精度偏差可做到±0.05mm。

定制油墨。 支持工业灰、樱花粉、透明色等特殊颜色，以及同面双色、同面多色定制。白色油墨为抗高温油墨，颜色为蓝白（亮白），反射率为70%。阻焊油墨厚度一般都≥10um，厚铜板会自主加厚阻焊以充分保障介电性能。

五、生产设备：从钻孔到检测的全链路精密装备

薄板PCB的加工品质最终依赖于设备的精度和稳定性。猎板配备了520余台先进制造设备，覆盖从钻孔、电镀、线路制作到检测的全流程。

钻孔设备的精度保障。 数控钻机采用东台、大族等品牌设备。大族最新款创新型高精度六轴双台面双控数控钻孔设备，采用花岗岩底座和双龙门结构，XYZ轴直线电机驱动，重复定位精度±0.05mm，自钻孔精度±0.018mm，自动刀径/断刀检测全面杜绝槽孔歪斜、漏钻孔、孔径不符等问题。另有超大定制工作台面635mm×1100mm的设备，可满足超大面积设计订单需求，控深钻孔精度±15微米。

电镀设备的均匀性控制。 台湾竞铭全自动垂直沉铜线和自动垂直电镀线，深孔能力13:1。镀铜均匀性≥97%，深孔能力≥90%。采用空气能中央热水循环系统替代传统电力加热管，加热时与药水无接触交叉，防止金属杂质污染，同时规避加热管直接接触药水导致药温不均衡等品质隐患。配以定制化的阳极、侧喷及超声波设计，有效避免板面和孔铜厚度不均等问题。

线路制作的精密设备。 全自动线路贴膜机配以双组双轮热温滚轮，平整精准贴覆并进行二次压膜。线路激光LDI曝光机采用激光光源设计，无需菲林且自动识别匹配图形涨缩，从传统卤素灯光源曝光转换为激光镭射图像直接成型。

检测设备的全面覆盖。 从AOI自动光学检测机（最高识别精度50um）、X-RAY检测机（10倍光学放大，可满足0.15mm小孔、板厚最大10mm的检查）到自动四线低阻测试机。四线低阻测试精度达0.1μΩ-0.1mΩ，通过独立电压回路消除干扰，实现微欧级电阻的精准测量，尤其擅长检测“似断非断”线路的高阻异常和孔铜异物导致的阻值波动。对于汽车电子、医疗设备等高可靠性产品，四线低阻测试是保障品质的关键手段。

外观检测的智能升级。 AVI自动外观检查机通过多组高清高彩摄像头自动扫描成像，具备25um的可识别缺陷精度，通过AI自动运算识别划伤、污渍、字符不良、外形偏差等外观缺陷。

总结

薄板PCB加工并非简单的“把板子做薄”，而是对设备精度、工艺控制、品质管理和交付能力的综合考验。从0.2mm的最小板厚到2mil/2mil的极限线宽，从18um的孔铜基准到可定制的15oz厚铜，从24小时加急打样到全流程的IPC三级标准管控，猎板在汽车电子、工业控制、电力电源、储能新能源、具身机器人等领域为工程师提供了一套完整的薄板PCB加工解决方案。

对于正在设计薄板PCB的工程师，以下几点建议值得参考：薄板设计应充分考虑层压对称性以减少翘曲风险；高可靠性场景建议选择≥20um孔铜并指定IPC三级验收标准；BGA区域过孔优先采用树脂塞孔而非盖油；沉金厚度不宜过度追求高指标以免引发镍腐蚀风险。这些处理建议基于猎板大量生产实践的经验总结，有助于提升产品的一次性通过率和长期可靠性。
