做PCB设计的工程师几乎都绕不开“无卤”这个要求——海外客户卡死无卤合规报告、车规项目强制无卤标准、终端品牌要求提供第三方检测数据。但很多人对无卤PCB的认知还停留在“环保、不含氯溴”的表层。无卤究竟是什么?对生产交期、品质、工艺和设备有什么影响?本文从工程技术角度,结合PCB制程实际,系统拆解无卤要求的方方面面。


一、什么是无卤PCB?核心定义与判定标准

首先要纠正一个行业最常见的认知误区:无卤PCB不是完全不含卤素,而是在基材、树脂、油墨、药水等全材料体系中,将氯、溴等卤素元素含量严格控制在国际标准限值以内。

传统PCB大多使用溴化环氧树脂作为阻燃剂(最常见的是四溴双酚A TBBPA),这种材料阻燃效率高、成本低,但燃烧或高温降解时会释放二噁英、呋喃等剧毒致癌物质。无卤PCB则采用磷系、氮系、金属氢氧化物等无卤阻燃体系,通过磷-氮协同效应在高温下形成致密炭化层隔绝氧气,实现与含卤材料同等的UL94 V-0阻燃等级。

全球通用的三大判定标准(核心限值完全一致):

标准组织标准编号溴(Br)限值氯(Cl)限值总卤素限值
IEC61249-2-21≤900ppm≤900ppm≤1500ppm
IPCIPC-4101B/D≤900ppm≤900ppm≤1500ppm
JPCAJPCA-ES-01-2003≤900ppm≤900ppm≤1500ppm

需要特别注意的是,苹果、特斯拉等头部品牌以及部分车规级客户会执行更严苛的企业标准,通常要求单种卤素含量≤600ppm。做这类定制化项目时,必须在项目启动前与PCB供应商明确客户的专属限值要求。

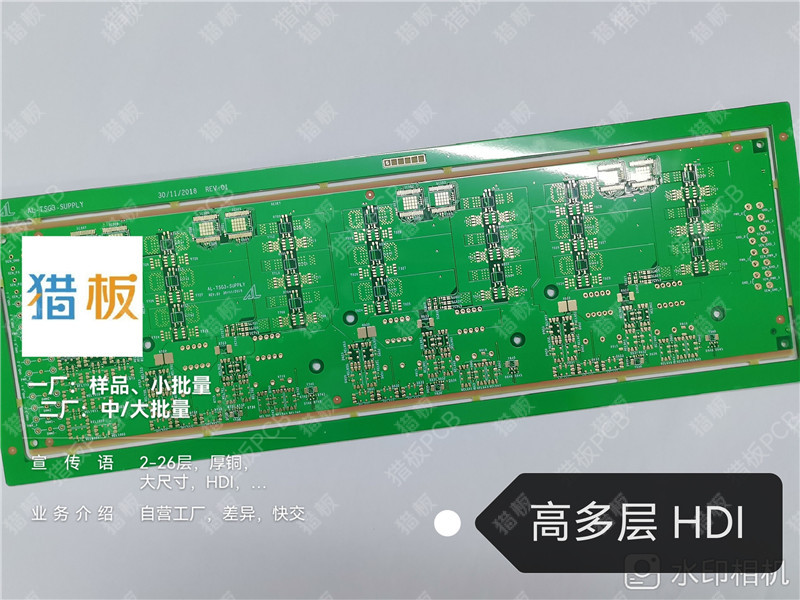

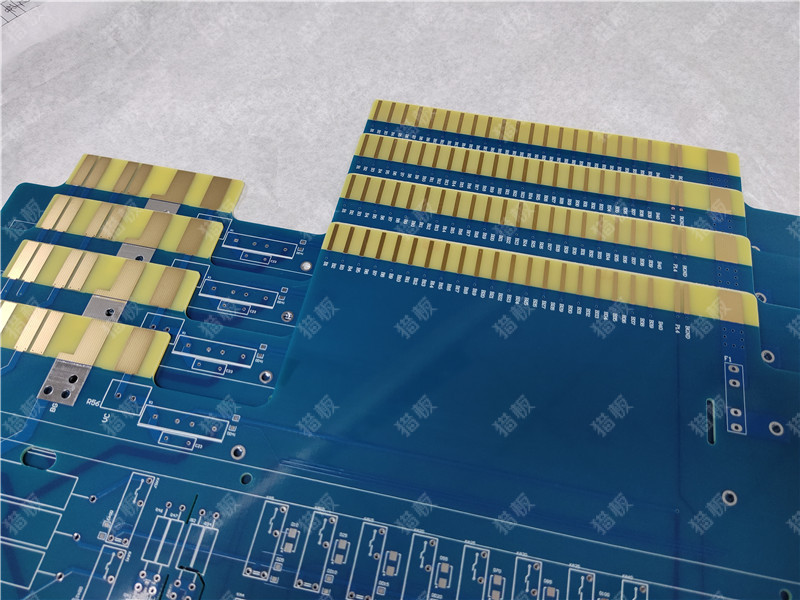

高多层 HDI.jpg

二、无卤板材的特性与选型要点

无卤板材相比传统含卤FR-4,在材料特性上有显著差异:

绝缘性能提升:采用磷或氮取代卤素原子后,降低了环氧树脂分子键段的极性,提高了绝缘电阻和抗击穿能力。

吸水性更低:氮磷系环氧树脂中N和P的孤对电子相对较少,与水中氢原子形成氢键的几率低于卤素材料,低吸水性对提高板材可靠性和稳定性有直接影响。

热稳定性更优:无卤板材中氮磷含量高于普通卤系材料的卤素含量,单体分子量和Tg值均有所增加,热膨胀系数相对更小。

刚性更强:无卤材料分子量增大、分子键刚性增强,钻孔时对工艺参数有特殊要求。

在实际选型中,猎板提供覆盖建滔与生益两大品牌的多种无卤板材选择:

  • 建滔KBHF140:无卤素FR-4板材
  • 生益SH260:无卤素FR-4板材
  • 同时支持Rogers系列、台耀系列等高频板材及无卤素高频材料的混合压合定制

对于工业控制、车载等高温场景,建议选择Tg≥150℃甚至Tg170的无卤板材;消费电子等常规场景则可选择Tg150的建滔无卤板材以平衡成本与耐热性。

三、无卤PCB的生产交期:挑战与应对

无卤PCB的生产并非简单替换材料,它涉及基材选择、钻孔工艺、压合参数、表面处理等多道工序的精细调整。无卤板材由于材料刚性增强、Tg点较高,加工难度和效率都会受到影响。

钻孔环节:无卤覆铜板的刚性比普通FR-4更强,采用普通FR-4的钻孔参数效果不理想。钻无卤板时,转速需比正常参数提高5-10%,进刀及退刀速度则需降低10-15%,才能保证孔壁粗糙度达标。

层压环节:无卤板材需要更精细的温控和压力控制。为保证树脂充分流动和结合力,要求较低的板料升温速率(1.0-1.5℃/min)及多段压力配合,高温阶段维持时间较长(180℃维持50分钟以上)。

如何保障交期:无卤PCB生产难度增加是客观事实,但通过成熟的工艺参数库和产线经验积累,完全可以将交期影响降到最低。依托自主研发的智能报价、审单、拼板、排产等生产管理系统,通过数据化、系统化管理提高生产效率。工厂总建筑面积25000+平米,配备520余台先进制造设备,一期年产能样品和小批量30万平方米,二期中大批量50万平方米。

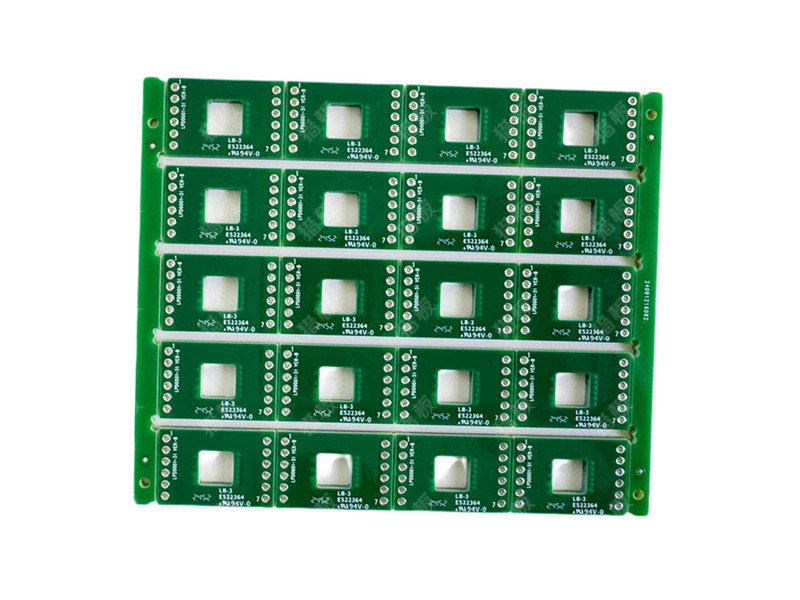

14层 FR-4 无卤 TG150 铜厚内外2oz2oz  指定压合结构 板厚2.25mm 最小孔0.25mm 树脂塞孔+孔口铺铜工艺 指定油墨厚度 环绕线圈设计-1_副本.jpg

四、无卤PCB的品质保障体系

无卤PCB的品质管控比普通PCB更为严苛,核心难点在于材料适配、参数优化和污染隔离三个维度。

全流程无卤管控覆盖原材料采购、生产加工、成品检测、包装运输四大环节。从板材入库开始,就需要与含卤材料严格隔离,避免交叉污染。

关键检测项目

  • 卤素含量检测:通过离子色谱仪测试氯、溴含量,确保符合IEC 61249-2-21或IPC-4101B限值要求
  • 孔铜厚度检测:使用CMI600孔铜测试仪精准检测导通孔内铜层厚度
  • 显微切片分析:使用维创兴显微切片金相显微镜,清晰呈现孔壁、铜层、镀层等微观结构
  • 热冲击可靠性:288±5℃×10秒×3次测试,验证无卤板材的耐热性
  • 翘曲度控制:≤0.5%(可定制),低于IPC标准的0.75%

内部外观默认采用IPC-A-600H二级标准,客户可指定三级。在功能性方面,针对厚铜、高压、高导电性等产品,孔铜厚度可提供18um、20um、25um、30um、35um多个等级选择。

出货标准差异:提供两档品质标准——标准档采用建滔/国纪板材,孔铜平均18-20μm,翘曲度≤0.75%;高端档采用建滔/生益板材,孔铜平均20-25μm,翘曲度≤0.5%,并可选配四线低阻飞测。

五、无卤PCB的工艺能力

无卤PCB对工艺能力提出了更高要求,尤其是在多层板、高密度和特殊结构方面。

层数与结构:支持1-26层通孔板及盲埋孔板定制。4层、6层、8层、10层、12层有标准压合结构,14-26层参考客户工艺要求定制。

线宽/间距能力

  • 外层极限:1/3oz铜厚时2mil/2mil,1oz时2.5mil/2.5mil
  • 内层极限:同样可做到2mil/2mil

钻孔能力

  • 最小钻孔孔径:Φ0.15mm
  • 最大板厚孔径比:10:1(可定制≤20:1)
  • PTH孔径公差:±0.075mm(可指定±0.05mm)

阻抗控制:阻抗公差最小可达±10%。阻抗控制不仅进行前端理论值计算,还会拼阻抗条并用阻抗测试仪实测检验。阻抗测试仪符合IPC-TM-650标准及Intel技术标准,测量精度误差±1%。

翘曲度:标准≤0.75%,可定制≤0.5%。

六、无卤PCB的特殊定制能力

无卤要求往往与高频、高速、厚铜、HDI等特殊需求同时出现,对PCB供应商的综合定制能力提出更高要求。

高频/高速无卤:支持Rogers系列、台耀系列、Isola(伊索拉)等高频板材的无卤版本。采用等离子除胶渣工艺,满足低介电常数、低损耗因子的设计要求。

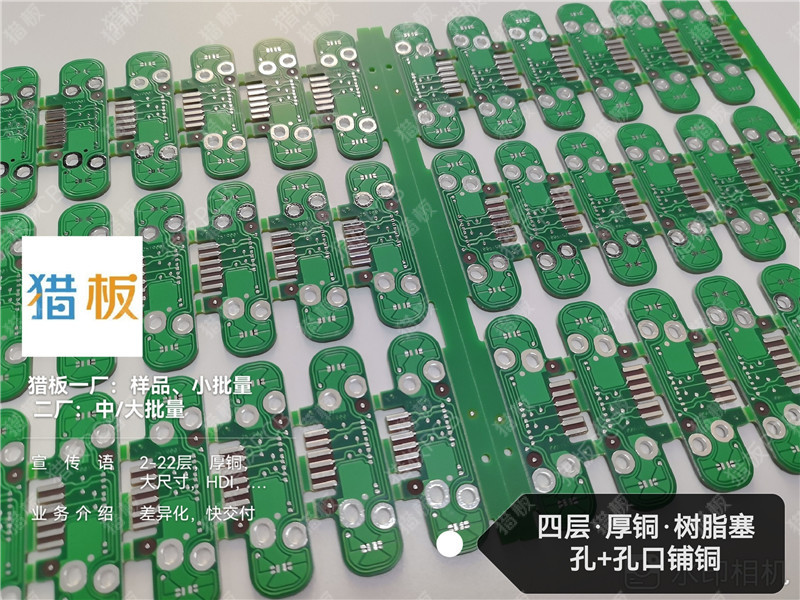

厚铜无卤:最大可支持15oz铜厚,采用微晶磷铜球电镀,镀铜密度和均匀性优于传统二次回收铜材。

HDI无卤:支持一阶(1+N+1、1+N+N+N+1)和二阶(1+1+N+1+1、1+1+N+N+N+1+1)结构。激光盲孔最小Φ0.075mm,机械盲孔最小Φ0.15mm,线宽间距最小2/2mil。

超大尺寸无卤:最大生产尺寸1000×600mm,外形精度偏差±0.05mm。

特殊油墨:除常规绿色外,支持工业灰、樱花粉、透明色等特殊颜色定制,以及同面双色、同面多色。

七、无卤PCB的生产设备保障

无卤PCB的高品质交付,离不开先进生产设备的支撑。珠海两个自营生产基地配备520余台先进制造设备,关键设备包括:

数控钻机(东台/大族) :采用全线性马达,定位精度±0.05mm,自钻孔精度±0.018mm,自动刀径/断刀检测。大族设备配备进口西风主轴,花岗岩底座和横梁保证高精度、高刚性和强减震性。

自动垂直沉铜线(竞铭) :深孔能力13:1,经特殊定制+药水匹配调试,采用空气能中央热水循环系统替代传统电力加热管,避免金属杂质污染和药温不均。

自动垂直电镀线(竞铭) :镀铜均匀性≥97%,深孔能力≥90%,采用微晶磷铜球。

DES超厚铜真空精密蚀刻连线(众和兴) :将显影、真空蚀刻、退膜三段工序整合为水平连线,采用喷淋式+真空蚀刻工艺,避免药水反应的沙滩效应,保障厚铜线路品质。

防焊激光LDI曝光机(源卓) :激光光源设计,上下双台面交替作业,满足无卤板材对阻焊层的高精度要求。

自动四线低阻测试机(大族) :从行业惯用的二线导通测试升级为四线低阻测试,有效拦截孔铜偏薄、线路缺损等隐患。

X-RAY检测机(维创兴) :10倍光学放大,可满足0.15mm小孔、板厚最大10mm、层数最多30层的品质检查,对高多层无卤板内层品质实现有效监控。


八、工程师避坑指南

误区一:无卤=无铅。无卤和无铅是两个完全独立的环保要求,不能相互替代。采购下单时必须明确双标准。

误区二:无卤板材阻燃性更好。无卤和含卤都能达到UL94 V-0阻燃等级,但无卤采用磷系阻燃体系,在燃烧时发烟量小、不产生二噁英等剧毒气体。无卤V0对工艺、压合、制程要求更高。

误区三:所有无卤板材性能都一样。不同品牌、不同Tg值的无卤板材性能差异显著。工业控制和车载场景应选TG170、Td≥350℃的生益无卤板材;消费电子常规场景可选TG150的建滔无卤板材平衡成本与耐热性。

误区四:无卤PCB可以直接套用普通FR-4的工艺参数。无卤板材刚性更强、Tg更高,钻孔、层压参数都需要针对性调整。

总结

无卤PCB已从“可选”变为“必选”——汽车电子(BMS、OBC、ADAS控制器)、工业控制(PLC模块、变频器)、电力/电源/储能/新能源、具身机器人等领域,无卤要求几乎成为准入门槛。

对工程师而言,理解无卤的核心定义(氯、溴各≤900ppm,总卤素≤1500ppm)、掌握不同场景的板材选型逻辑(消费电子选TG150无卤、车规工控选TG170无卤)、关注供应商的工艺能力和品质管控体系(从设备配置到检测标准),是确保项目顺利交付的关键。

无卤不是“环保标签”,而是一整套从材料到工艺、从设备到检测的系统工程。选择具备无卤全流程管控能力的PCB供应商,才能让产品在合规与可靠性之间找到最佳平衡。
